数通基础(一)
考点一:基本概念
信源、信宿、信道、噪声数字信号、模拟信号、数字通信、模拟通信
考点二:
模拟信道带宽:W=f2-f1
考点三:
数字信道带宽计算(无噪声)
B=2W(B码元速率、波特率)
信息n(位)与码元种类N:n=log2 N
数据速率R=Blog2N=2Wlog2N
考点四:
数字通信带宽计算(有噪声)
C=Wlog2(1+S/N)
其中C为数据速率 W为信道带宽 S为信号的平均功率 N为噪声的平均功率 S/N为信噪比bD
bD=10log10(S/N)
考点五:

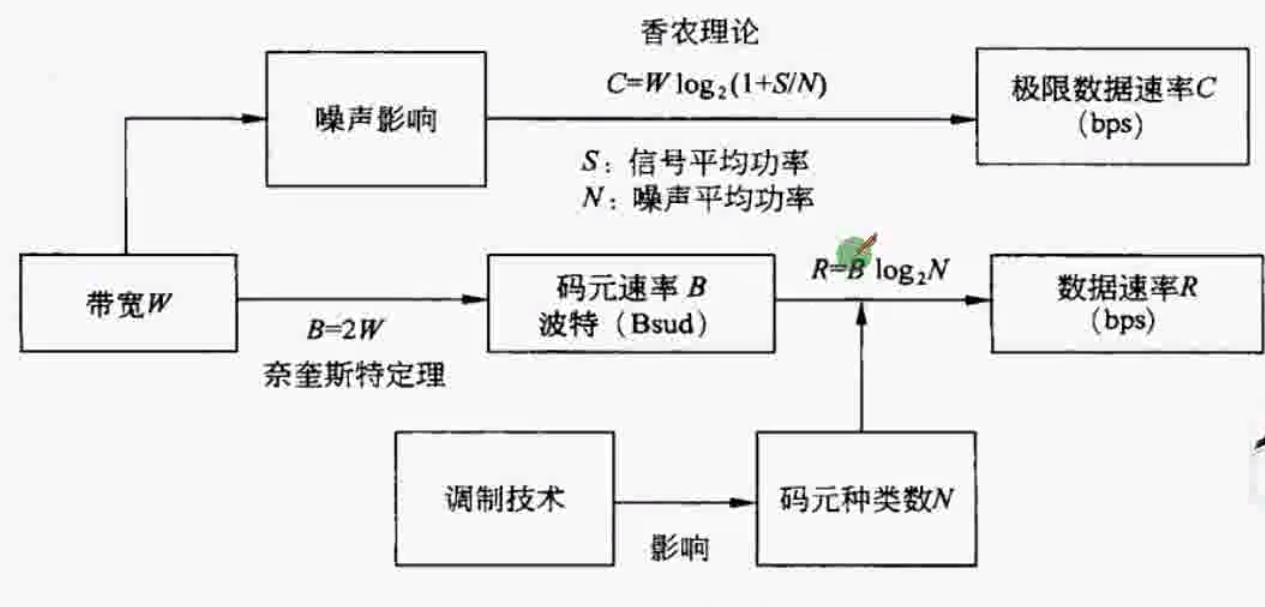

计算汇总
考点六:
常用的数据
单位换算:
通信换算进率1000 如1G=1000M
存储换算进率1024 如1G=1024M
信道延迟:电缆信道延迟200m/us (200km/s、200000km/s)
考点七:

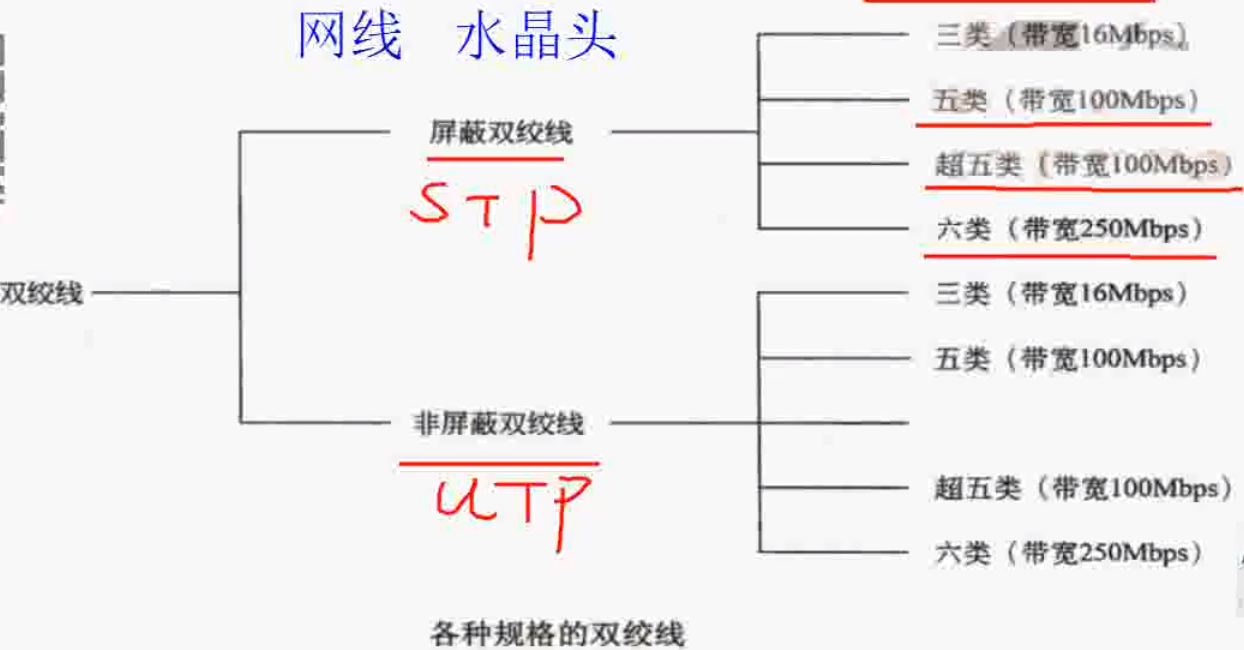

双绞线
非屏蔽双绞线UTP
屏蔽双绞线STP
100米可达到100mb/s
考点八:
同轴电缆
考点九:

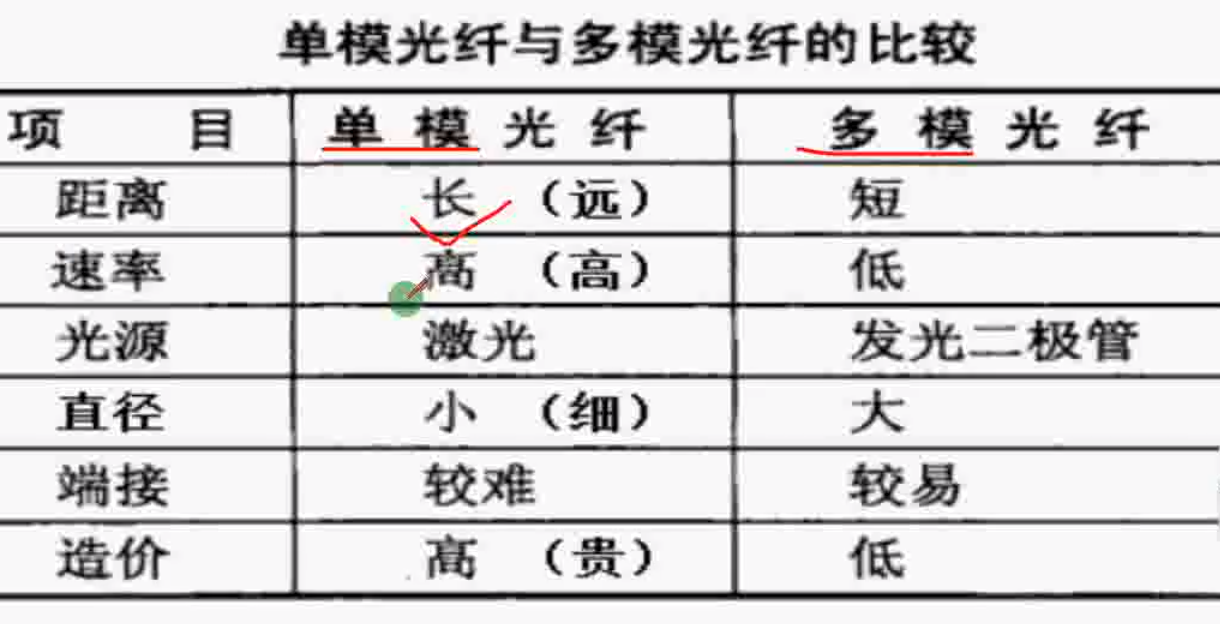

光纤
考点十

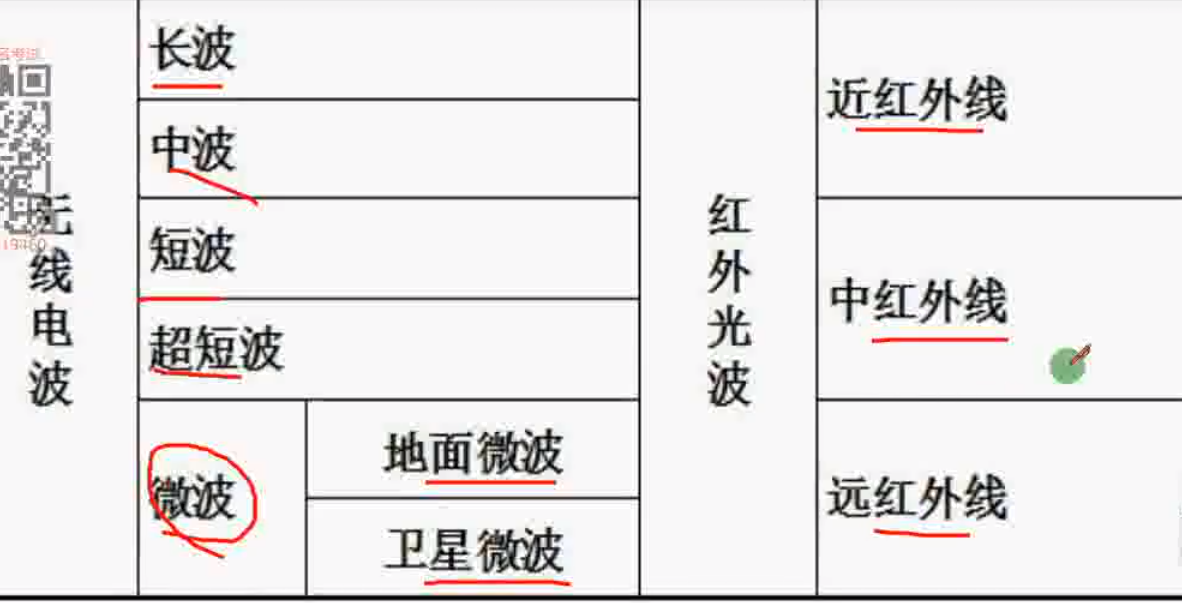

无线信道(无线电波和红外光波)
考点十一

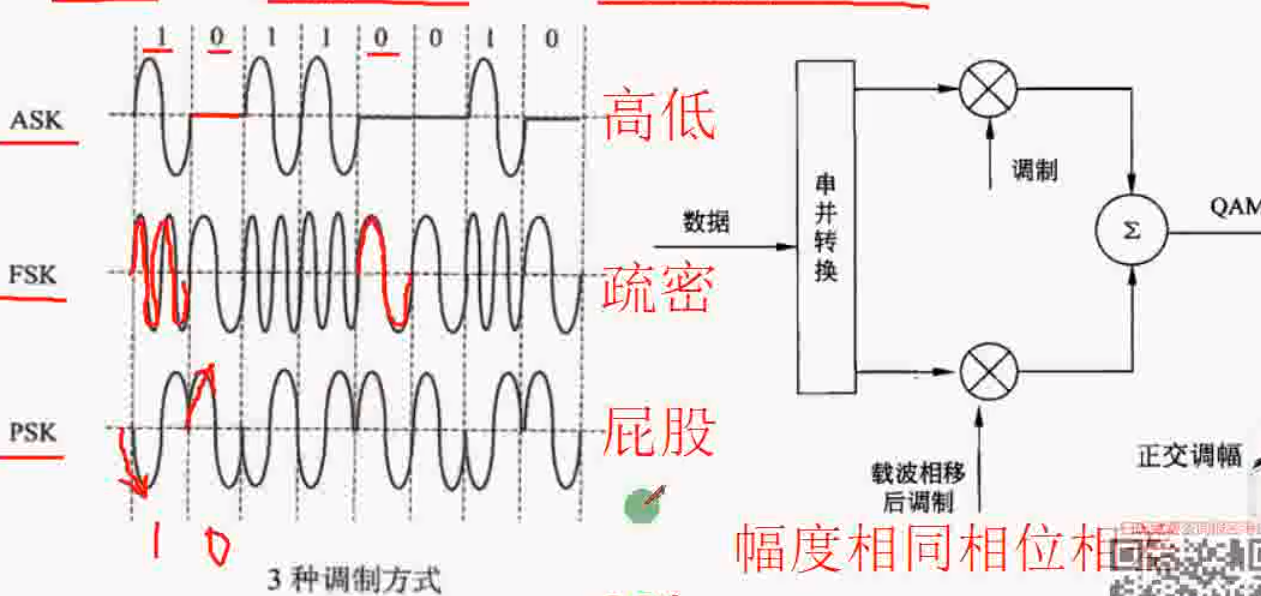

模拟信道调制
考点十二:

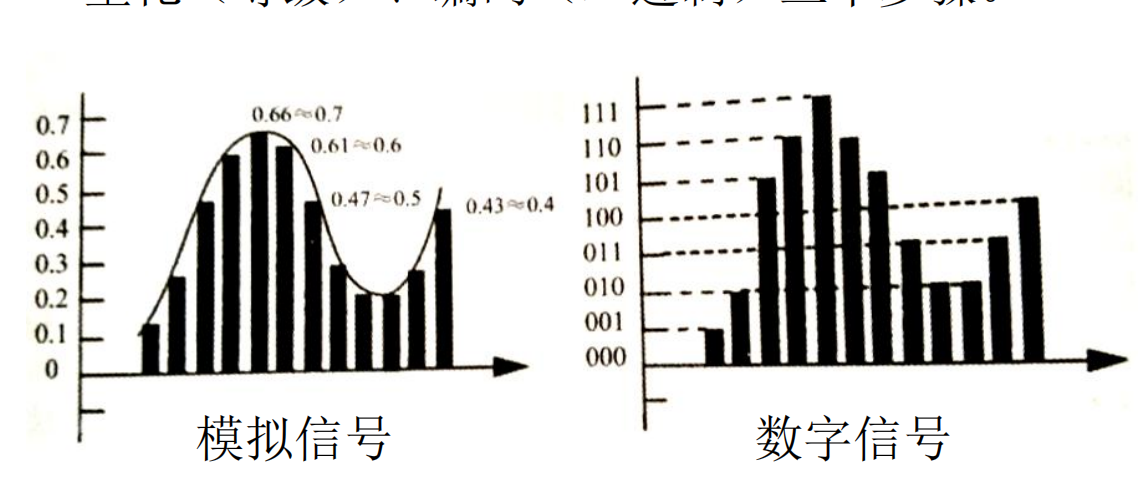

数字信道编码 三步采样(2倍) 量化 编码
考点十三
调制技术与码元数
考点十四:

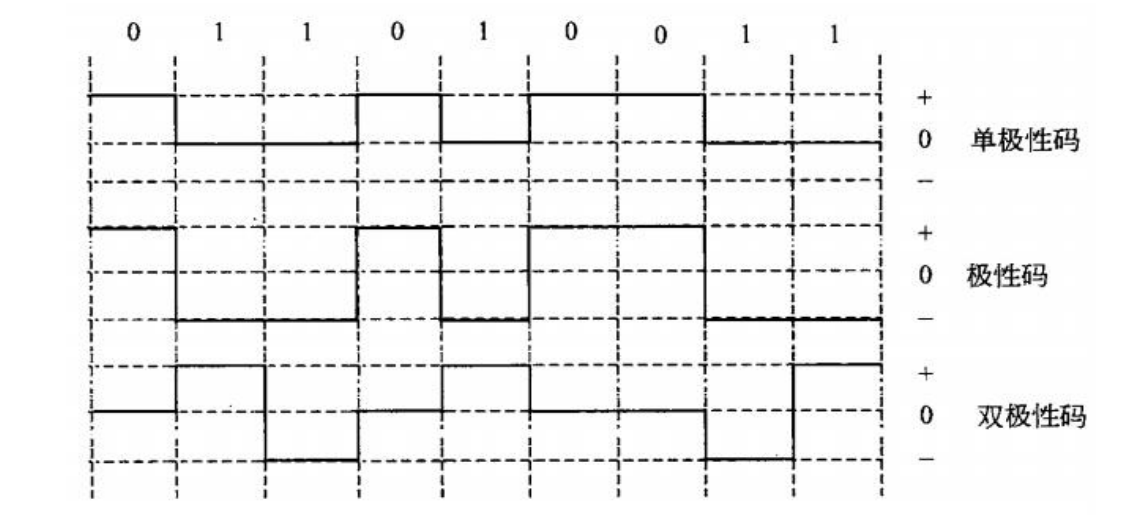

极性编码 单极性 极性 双极性
考点十五

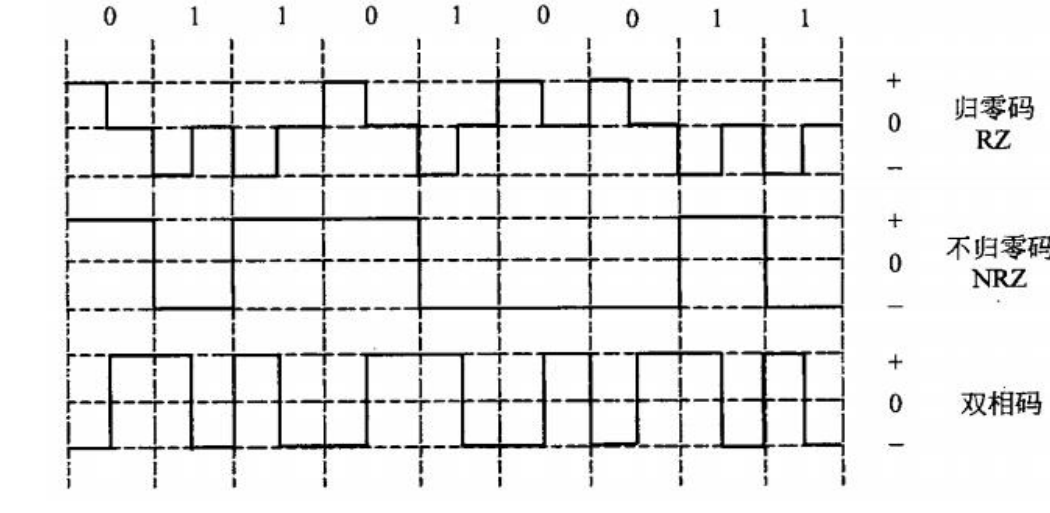

归零性编码 归零码 不归零码(遇1翻转) 双相码(电平翻转)
考点十六

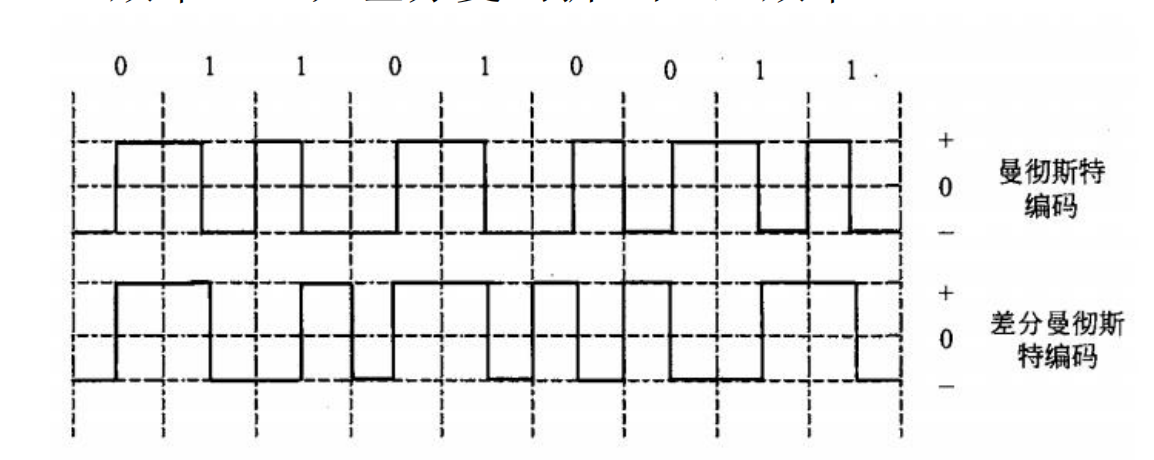

曼切斯特码 差曼切斯特码
考点十七

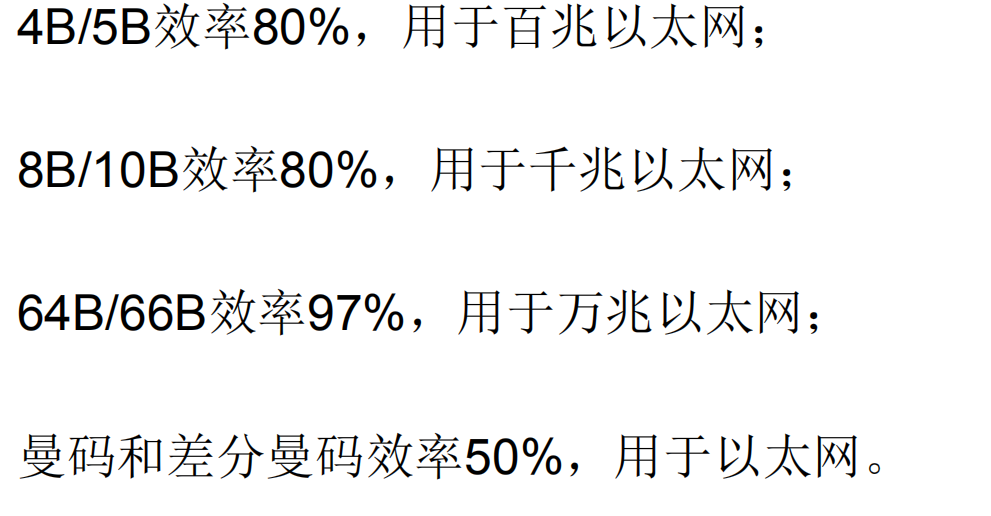

可编码效率
