程序员轻松绘图神器

我们程序员在工作生活中，有很多场合下需要绘制图表，比如PPT里的图表，学习笔记的一些助记图，还有最常见的，工作中大量使用的流程图。

在 Window 下，我们有很多好用的工具，比如 Visio 、 EA 等等。这些软件也很好用，但都有个缺点，那就是太复杂。我们需要一定的美工基础，还要学很多软件操作，才能画出一张很简单的流程图。

而且，更要命的是，一旦需求发生变动，很不好修改，往往牵一发而动全身。所以经常在听到需求变更的时候，良许就脊背一凉……

后来，在大神的介绍下，良许开始使用一个神器。这个神器不需要你懂美工，也不太需要懂软件操作，绘图的过程跟你写软件的过程差不多，短短的几行代码，就能把你头脑里的想法表现出来。

而且，不用担心布局，不用担心修改，甚至都不用鼠标，也给制作出相当精美的作品！

这个神器就是：dot 命令！

这个神器还有个图形界面版，叫 Graphviz ，但良许习惯了命令行，一般是在命令行下完成的。

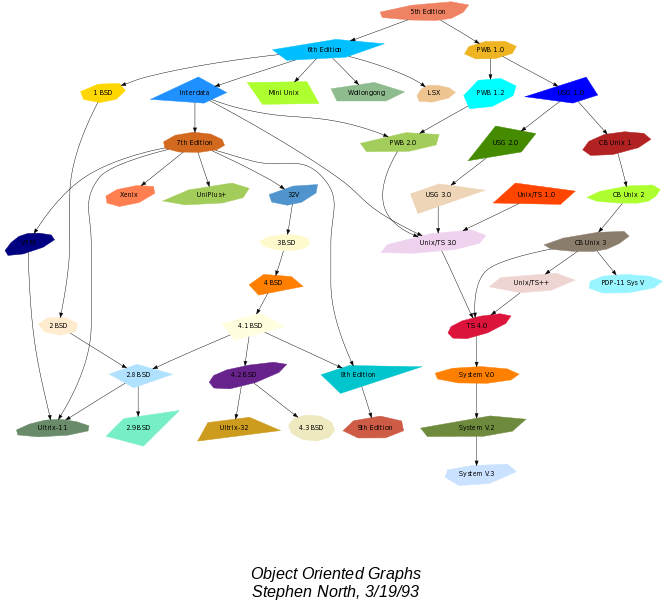

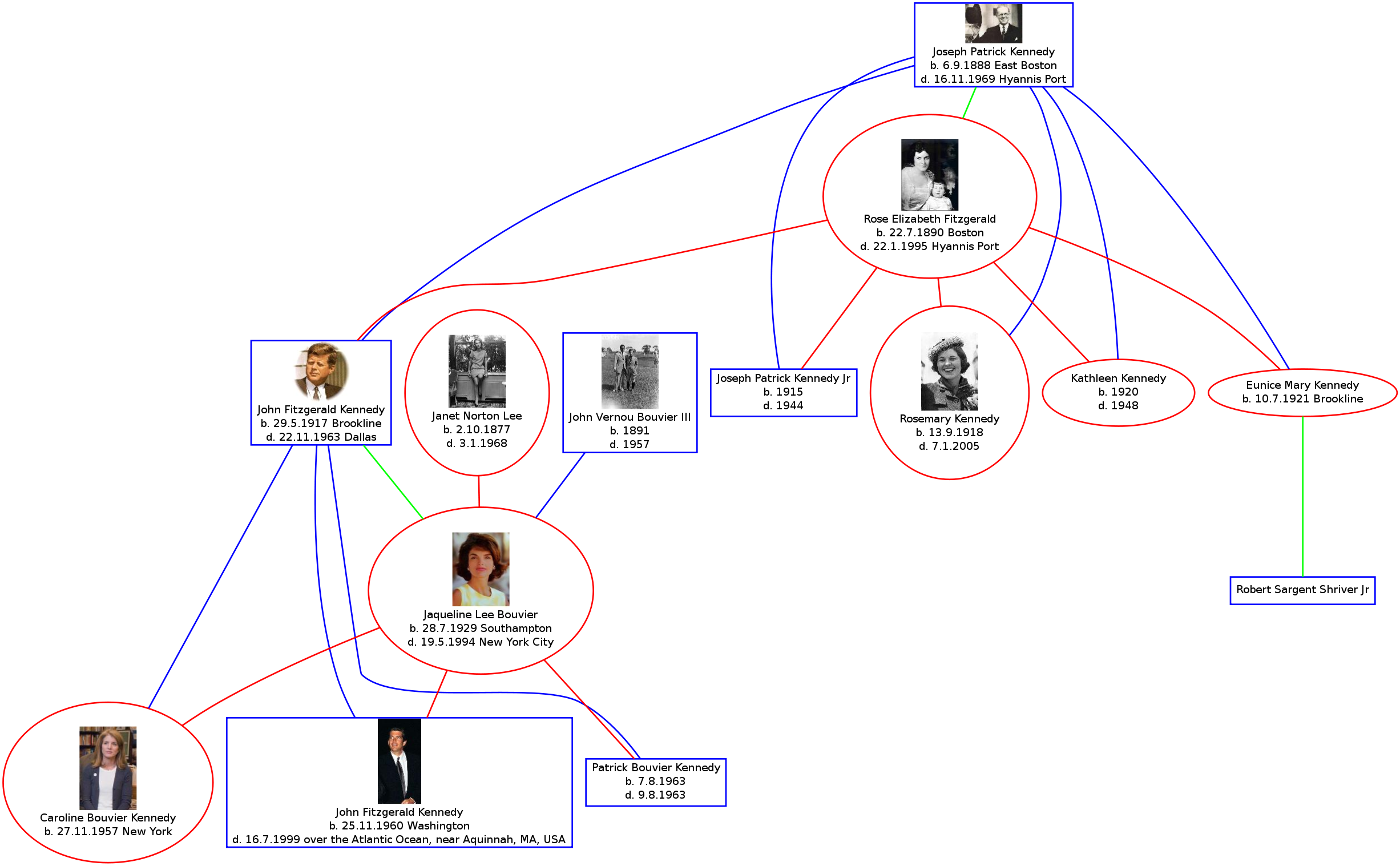

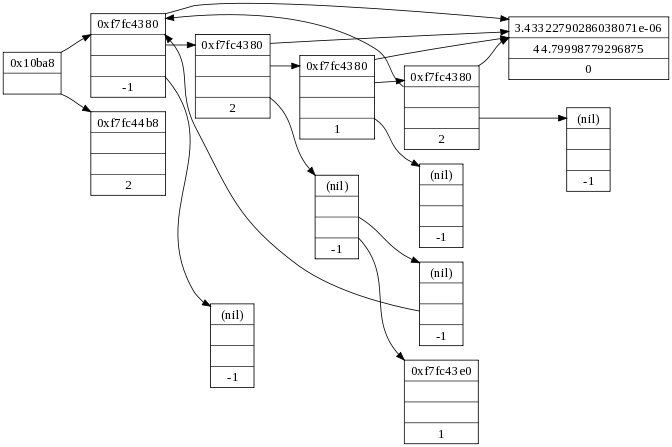

我们先来看下它能做什么。以下几个图片选自它的官网：

这只是其中的几张图而已，更多图片可以去它的官网查看：

http://www.graphviz.org

这个软件非常强大，如果掌握得好的话，可以画出非常好看的作品，而且还不怕产品经理改需求。但是，在大多数情况下，我们不太需要用到它的高级功能，往往一些很基础的功能就可以应付我们工作中的 80% 以上的需求了。

这个软件的安装很简单，只需执行以下命令即可：

sudo apt install graphviz

稍等一小会儿，就安装成功了。然后，就可以愉快地玩耍啦~

我们先来看看一个 Hello world 水平的作品。

首先，在任意位置创建一个 test.dot 文件（当然也可以叫其它名字），文件的内容如下：

graph g{
     "Hello" -- "world"
}

然后，执行以下命令：

dot -Tpng -o test.png test.dot

之后，就在当前目录下生成了下面这幅最简单的图片了，是不是非常简单？

我们来简单介绍下 DOT 命令的语法。在 test.dot 文件里，graph 表示的是这幅图是 无向图，也就是连接线是没有箭头的。与之对应的是 digraph ，表示 有向图 ，连接线是有箭头的。

而图片的描述，是在 {} 里进行，并且也支持注释，注释风格与 C 语言类似，// 用于单行注释， /**/ 用于多行注释。

前文提到，dot 命令十分强大，这里只介绍它的最基本的一些用法，而学会这些最基本的命令，就可以应对 80% 左右的工作。更多高级用法可以参考它的官网。

节点

类似于脚本语言，节点无需申明就可以直接使用。而对于节点，我们一般设置它的以下几个属性：

shape 形状
label 标签
style 类型，填充还是非填充
color 线条颜色
fillcolor 填充颜色

这些属性是在节点后的一对方括号 [] 里设置的。很多情况下，我们的节点属性是完全相同的，那么我们可以定义一个 node ，并对它进行设置，那么图形里所有节点属性都跟 node 一样。如果某个节点想搞特殊，只需单独对它进行设置即可。

graph g{
    node [shape = "box", style = "filled", color = "red", fillcolor = "green"]   //设置节点的默认形状，类型，颜色，填充颜色
    a [shape = "ellipse", fillcolor = "yellow", label = "Hello"]    //对某个节点进行单独设置
    b [label = "world"]
    a -- b
    a -- c     //不对c进行设置，使用默认属性
    d [shape = "circle"，label = "cicle"]	//d单独设置属性
    c -- d
}

连接线

连接线依照有无箭头分为有向边和无向边。它的常用属性有如下：

style 类型，实线还是虚线
color 连接线颜色
label 标签
labelfontcolor 标签字体颜色
headlabel 起始标签内容
taillabel 结束标签内容
decorate 标签与连接线之间有连线标注

对于有向边，还可以设置起点及终点的位置，用 e, s, w, n 表示 东南西北 ，也可以组合来表示，详细请看下面实例。

和节点类似，连接线也可以设置默认属性，用 edge 表示。如果不使用默认属性的话，也可以自定义属性。

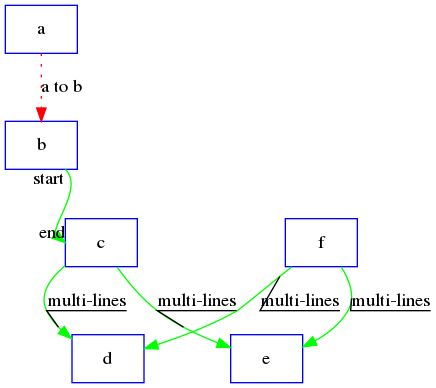

digraph edge_settings {
    edge [color = "green", decorate = false]        //设置边的默认属性
    node [shape = "polygon", sides = 4, color = "blue"]
    a -> b [style = "dotted", color = "red", label = "a to b"]  //设置style、color、label
    b: se -> c: w [headlabel = "end",  taillabel = "start"]     //设置边从b的“东南方”出发，从c的“西方”结束，设置有向边起点和终点的label
    {c, f} -> {d, e} [label = "multi-lines", decorate = true]    //可以用这种方式同时画多条边
}

图

DOT语言可以描述无向图和有向图两种图，graph标识无向图，digraph标识有向图。对于图的属性设置，常用的有以下一些：

size 尺寸
label 标签
labelloc 标签位置，通常设置为 t （顶），或 b （底）
labeljust 标签对齐，比如左对齐、右对齐、居中，等等
bgcolor 背景颜色
rankdir 布局，比如从左往右，或者从上往下

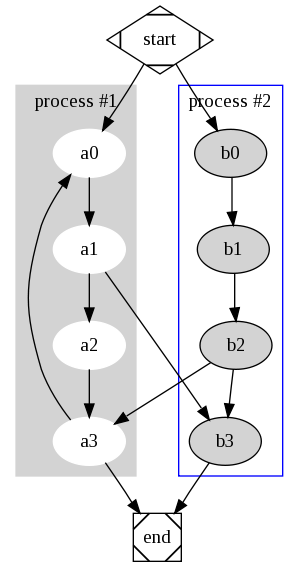

图里面还可以包含子图，子图必须以 cluster 作为前缀开始。比如官网首页上的图，即本文第一张图，就是图里包含子图，它的源码如下：

digraph graph_settings {
    start [shape = "Mdiamond"]
    end [shape = "Msquare"]

    subgraph cluster_sub1 {
        label = "process #1"
        labelloc = "t"
        bgcolor = "gray55"
        node [style = "filled", color = "white"]
        a0 -> a1 -> a2 -> a3 -> a0
    }
    subgraph cluster_sub2 {
        label = "process #2"
        labelloc = "t"
        color = "blue"
        node [style = "filled", color = "black", fillcolor = "gray55"]
        b0 -> b1 -> b2 -> b3
    }

    start -> {a0, b0}
    a1 -> b3
    b2 -> a3
    {a3, b3} -> end
}
