oauth2根据使用场景不同，分成了4种模式
-
授权码模式（authorization code）
-
简化模式（implicit）
-
密码模式（resource owner password credentials）
-
客户端模式（client credentials）
授权许可是表示客户用来获取访问令牌的资源所有者授权的凭证。此规范协议规定了4种授权类型：
authorization code（授权码模式）
implicit（简化模式）
resource owner password credentials（密码模式）
client credentials（客户端模式）
授权码模式
流程图
授权码模式流程说明
用户访问客户端，客户端通过用户代理向认证服务器请求授权码；
用户同意授权；
认证服务器通过用户代理返回授权码给客户端；
客户端携带授权码向认证服务器请求访问令牌（AccessToken）；
认证服务器返回访问令牌；
客户端携带访问令牌向资源服务器请求资源；
资源服务器返回资源。
简化模式

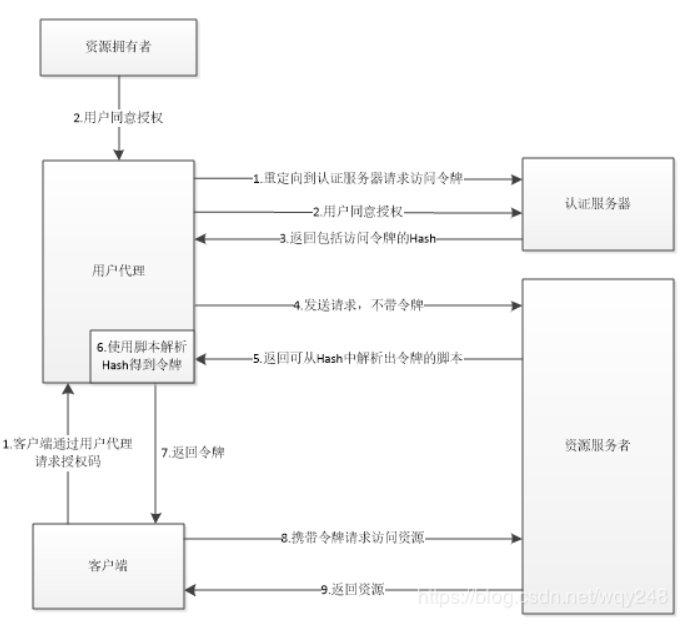

流程图
简化模式流程说明
用户访问客户端，客户端通过用户代理向认证服务器请求授权码；
用户同意授权；
认证服务器返回一个重定向地址，该地址的url的Hash部分包含了令牌；
用户代理向资源服务器发送请求，其中不带令牌信息；
资源服务器返回一个网页，其中包含的脚本可以获取Hash中的令牌；
用户代理执行脚本提取令牌；
用户代理将令牌返回给客户端；
客户端携带令牌向资源服务器请求资源；
资源服务器返回资源。
密码模式

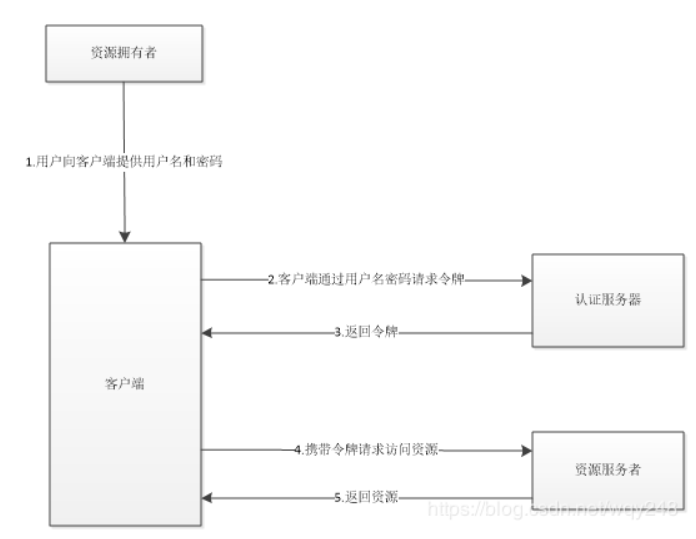

流程图
密码模式流程说明
- 用户向客户端提供用户名密码；
- 客户端将用户名和密码发给认证服务器请求令牌；
- 认证服务器确认无误后，向客户端提供访问令牌；
- 客户端携带令牌向资源服务器请求访问资源；
- 资源服务器返回资源。
客户端模式

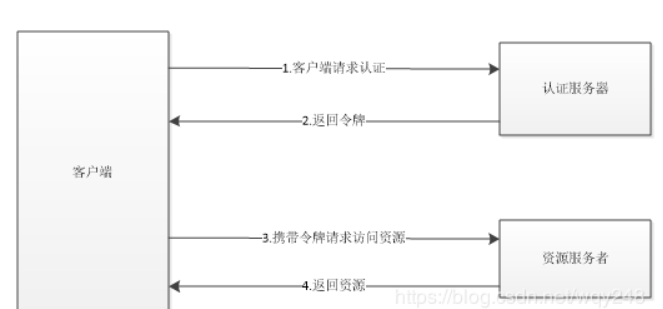

流程图
客户端模式流程说明
- 客户端向认证服务器进行身份认证，并要求一个访问令牌；
- 认证服务器确认无误后，向客户端提供访问令牌；
- 客户端携带令牌向资源服务器请求访问资源；
- 资源服务器返回资源。
