一、物理层
1、信号
（1）分类
模拟信号 —— 不断变换的物理量 —— 适用电话网络
数字信号 —— 两种恒定物理量 —— 适用计算机网络 —— 优点：抗噪音和抗衰减比较强
2、介质
（1）双绞线 —— EIA/TIA568标准
外形 —— 八根线芯，两两互绞
功能分类 —— 屏蔽型（STP）、非屏蔽性（UTP）
速率分类：
cat 5 /5类线/10M100M
cat 5e/超五类线/10M100M
cat 6/六类线/1000M
接口 —— RJ45/水晶头
线序：（ 标准网线：两端线序相同 ）
标准EIA/TIA568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕；
标准EIA/TIA568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
（2）光纤
多模：纤芯粗、低速、近、便宜
单模：纤芯细、高速、远、贵
FC/ST/LC/
二、数据链路层
1、功能
链路创建，维护，管理
帧封装，传输，同步
差错校验
2、地址
（1）MAC地址
媒体访问控制地址 Media Access Control Address
（2）结构
48位2进制数字
12位16进制数字
（3）示例 —— 00-21-CC-C3-8C-B0
前六位是厂商标识
后六位是硬件标识
3、帧封装
4、交换机工作原理 ———— 学习/广播/转发/更新
5、组建局域网
通过Cisco Packte Tracert软件，组建一个局域网
（1）思路
1 安装cisco cpt软件
2 部署交换机和主机
3 直通线连线，主机和交换机。
4 为每个主机配置IP,互相ping测试
5 通过show mac-address-table。观察交换机工作原理。
6 更换某个主机于交换机连接的接口，ping测试后， 再次观察交换机的mac地址表更新。

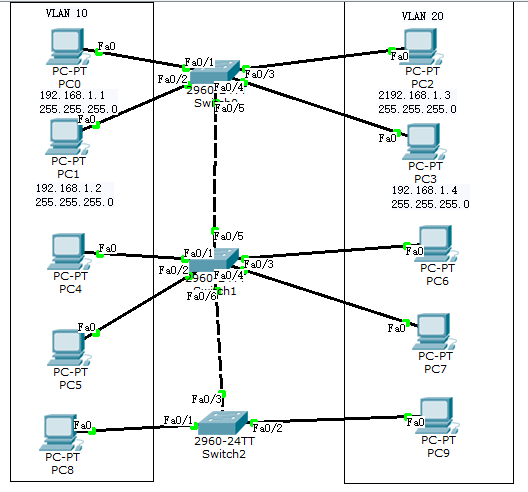

图示
6、VLAN
（1）虚拟局域网络 —— Virtual Local Area Network
（2）语法配置
交换机1上配置
enable 特权
config t 进入配置模式（config）#
vlan 10 创建局域网10
vlan 20 创建局域网20
interface f0/1 必须要在接口模式下才可以输入
sw ac vlan 10 将端口加入VLAN
exit 退出
Switch>show vlan brief 验证
使用相同vlan —— 主机通信成功，不同vlan —— 主机通信不成功。
7、TRUNK —— 干道
核心技术 —— 打标
进入TRUNK的时候加上标签，进入access的时候去掉标签。
目的 —— 通过一根网线，传递不同VLAN 信息。
配置 —— 在另一台交换机上switch2，实现划分vlan 的行为。雷同于实验1
测试
实现不同交换机上，相同VLAN主机通信成功。
实现不同交换机上，不相同VLAN主机通信不成功。
总结
交换机接口工作模式，分为access和trunk
access是指定接口连接的是主机
trunk是指定接口连接的是交换机，需要通过多个VLAN的数据
