Type-C连接
今天大师匈下班比较早，再给大家侃一侃PD，希望大家支持。
PD和Type-c的关系

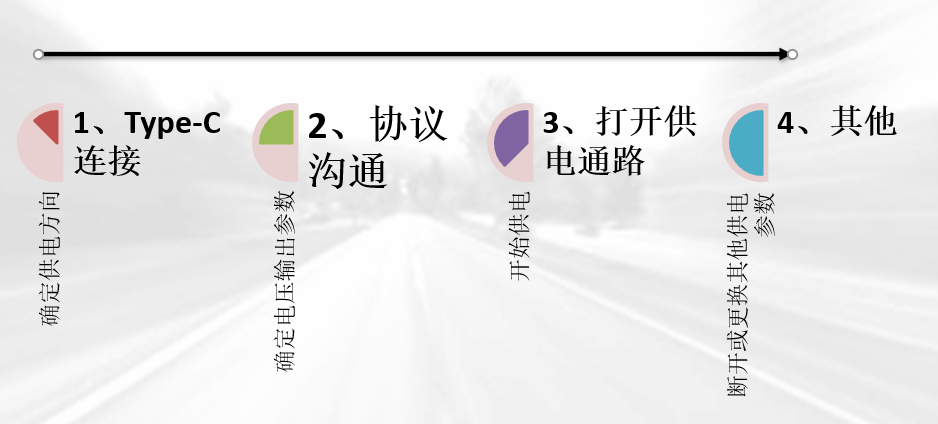

首先讲一下PD快充的实现步骤，本文主要是Source端（电源），Sink端的差不多也一样，只是策略不同而已。
TypeC连接-->广播电源能力Source capbility（数据交互）->打电压电流->等待其他指令。
所以typec连接是第一步，很多人会从字面意思理解typec连接，这不就是把线给插上去就好了吗？
不知道有没有优秀的同学想到正确答案；
正确答案：typec连接的本质是为了确定俩边的关系，比如A端，和B端，A端要作为Source还是sink，即A给B充电还是B给A充电。只有知道了这个才能决定后具体要执行什么样子策略（我们要画哪个美女）。

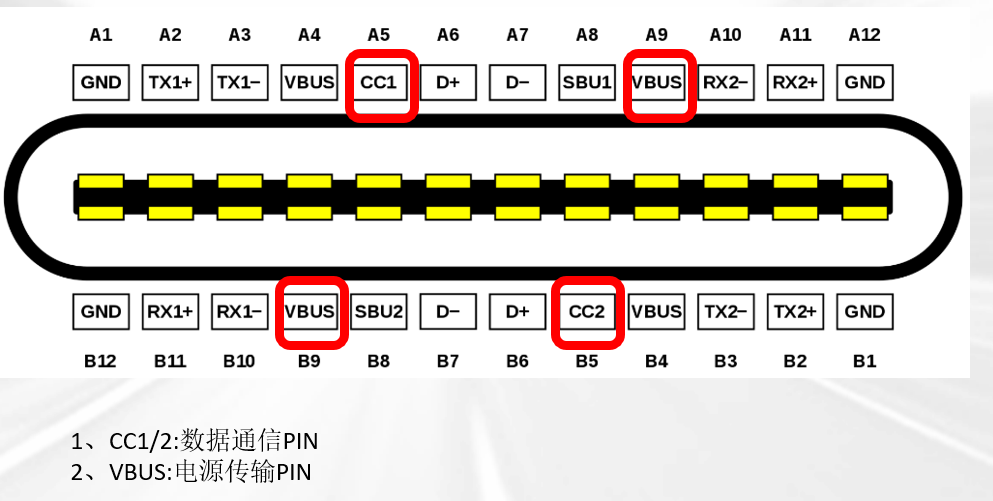

Typec接口的物理接口：
从上图看，typec口有俩排一摸一样却相互对称的引脚，所以我们才能享受到不论怎么接都不会错，告别以前睡前充电找不到正确方向的痛点。
有2个CC脚，这个就是用来通信的，也是用来确定角色的；（PD有电源角色/数据角色，电源角色就是Source/sink。数据角色DFP/UFP）;
Vbus是用来通电的，充电放电都是通过这个脚的。
**

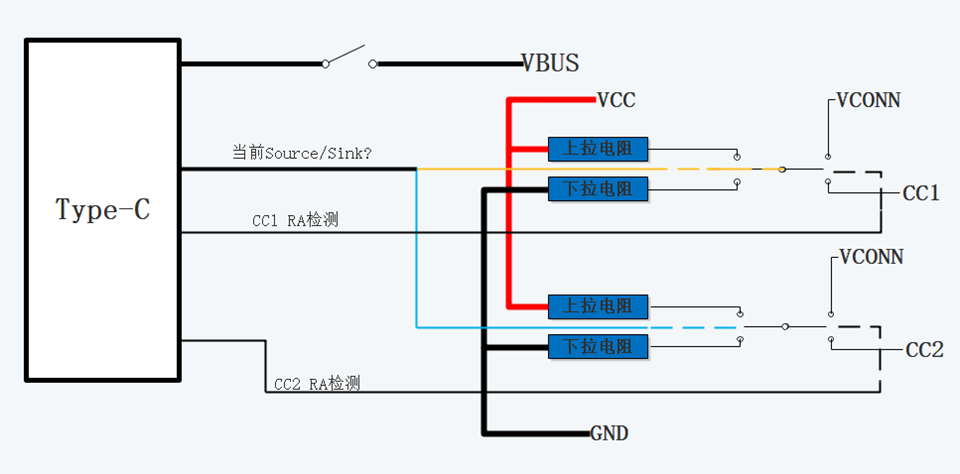

Type-C接口电路图
**
我们从外面看只能看到一个接口而已，上图的上/下拉电阻都是接在PD协议芯片里面的，比如珠海智融的620x,610x，sw351x,sw352x等。
**如果我们是Source,**那么CC总是上拉的状态，等待sink的cc连接，sink的cc总是下拉的。
source的上拉电阻一般是（56k,22k,10k,）， CC上的电流分别是（80ua,180ua,330ua）这三种情形分别代表了默认typec的输出电电流是5V@0.9A/1.5A/3A,
Sink的下拉电阻一定是5.1K.
**如果是双角色，**就是说我们既可以是source,又可以是sink，那么cc是一个类似PWM的波形，标准是低电平30ms，高电平45ms（也可能是反的，大师匈记不清了）。
Type-C连接
从上面知道我们是如果确定我们做source还是sink，但是连接上还需要一个过程，这一切都是需要否和标准的，没有规矩不成方圆，所以大家平时也要守规矩，不要让警察叔叔请你去吃饭。
那么我们以source为例，给大家简单说一下这个过程。
1、上拉CC，等待sink的下拉电阻连上来。
2、sink连上来了，然后我们要等100ms，这个是为了去抖。
3、去抖过后sink还在，那么确定连上了。
4、如果哪一刻没了，那就是掉了，同样的掉线的时候你也要有去抖操作。
这个是only source的过程，还有only sink、try source,try sink的情况，大家可以自己去了解一下。在type-c标准文档里面有详细介绍。
好了，今天就介绍到这里，喜欢大师匈的同学们关注一下，点个赞，觉得可以的话评论一下也行，留言大师匈会看到的，谢谢，可以来扣7177口20218扣和大师匈一起交流学习。
想着贴个收款码，学习到的同学打赏个1毛2毛的，唉，下次吧。
祝大家生活愉快，事事顺心。
未经大师匈同意，禁止转载！！！！
