已过CE/FCC认证USB接口WiFi模块WG209应用选型参考

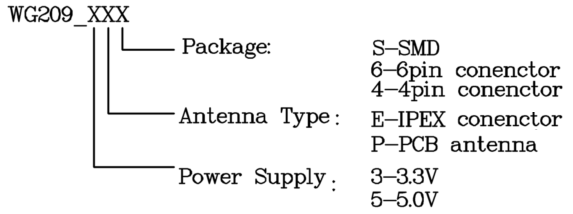

WG209是一款USB2.0接口2.4G单频单通道高性能WiFi模块，模块有过CE/FCC认证，在无线图像传输领域有广泛应用，从供电电压(5V或3V3)、天线连接方式(PCB板栽或Ipex外接)和集成方式(贴片还是4或6Pin插件)不同，主要有以下型号：WG209_5P4、WG209_5P6、WG209_5PS、WG209_5E4、WG209_5E6、WG209_5ES、WG209_3P4、WG209_3P6、WG209_3PS、WG209_3E4、WG209_3E6、WG209_3ES；其中WG209_5ES、WG209_5P4和WG209_3ES是三款主流型号，其实要特别注意的是供电电压，其余的只要稍微改动就可以！通过下图一目了然！

模块硬件特性主要如下：
方案：MT7601UN;
尺寸：30x15x3.0mm;
封装：LGA6或DIP-4/DIP-6
标准：IEEE802.11b/g/n;
频段：ISM2.4G(2.400GHz～2.483GHz @China/Europe/USA)、(2.400GHz～2.497GHz @Japan);
信道：China@13(1～13)、USA/Canada@11(1～11)、Major Europe Countries@13(1～13)、France@4(10～13)、Japan@14 for 802.11b(1～13 or 14th), 13 for 802.11g(1～13);
速率：150Mbps@40MHz(1T1R);
接口：USB2.0;
供电：DC 5V(3.6～7)@800mA或DC 3V3(3～3.6)@800mA;
功耗：待机50mA HT40@15dBm,发射状态135～330mA HT40@15dBm,接收状态101mA HT40@15dBm;
天线：PCB板载或Ipex外接;
模式：STA或AP;
加密：WEP 64/128/152-bit,WPA,WPA2,TKIP,AES,WAPI;
调制：DSSS with CCK,DQPSK,DBPSK,OFDM with BPSK,QPSK,16QAM,64QAM;
系统：Windows/Android/Linux;
温度: -30℃～75℃;
认证：CE/FCC;
兼容：有WG217可以直接硬件兼容升级成双频;

模块除了硬件外，需要保障正常工作，必须要有对应的软件驱动，如果是Windows系统，那直接安装IS_Setup_ICS_112015_1.5.39.165.exe就可以！对于Linux/Android一般是基于对应的硬件平台、操作系统和Kernel版本三大要素,一般根据有和Kernel版本相吻合的版本(JEDI.MP1.mt7601u.v1.13.tar),要根据实际平台来决定，一般根据驱动包编译加载就可以了！

以上观点由独家提供，请勿随意编辑、剪切转用！

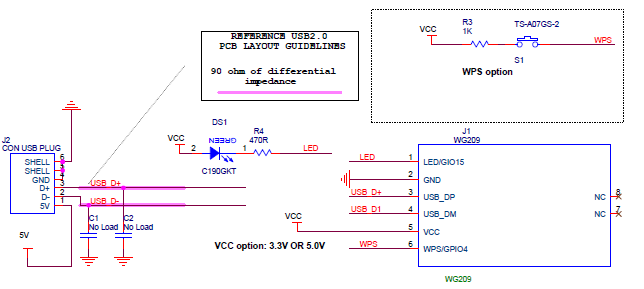

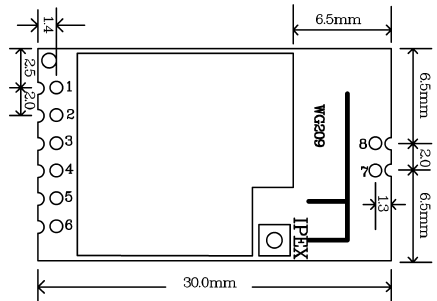

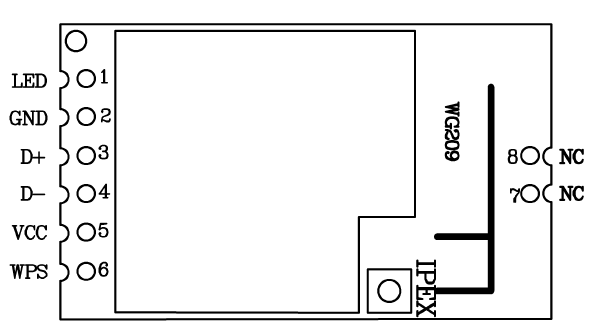

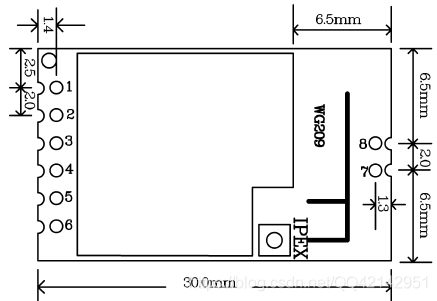

模块的脚定义、封装尺寸和应用参考原理图如下：
