下载
GNS3
我放在百度网盘了，点击下载 密码: jgr6
VMware Fusion
链接: https://pan.baidu.com/s/1xd8MT5UGrPdoX5rTUWFINg 密码: 2dq7
GNS3 VM
链接: https://pan.baidu.com/s/15hMMJCQuDHPqplTvi-DLSQ 密码: 3qb8
安装
打开GNS3 VM.ova文件会自动打开VMware Fusion进行安装，遇到权限的地方要打开。

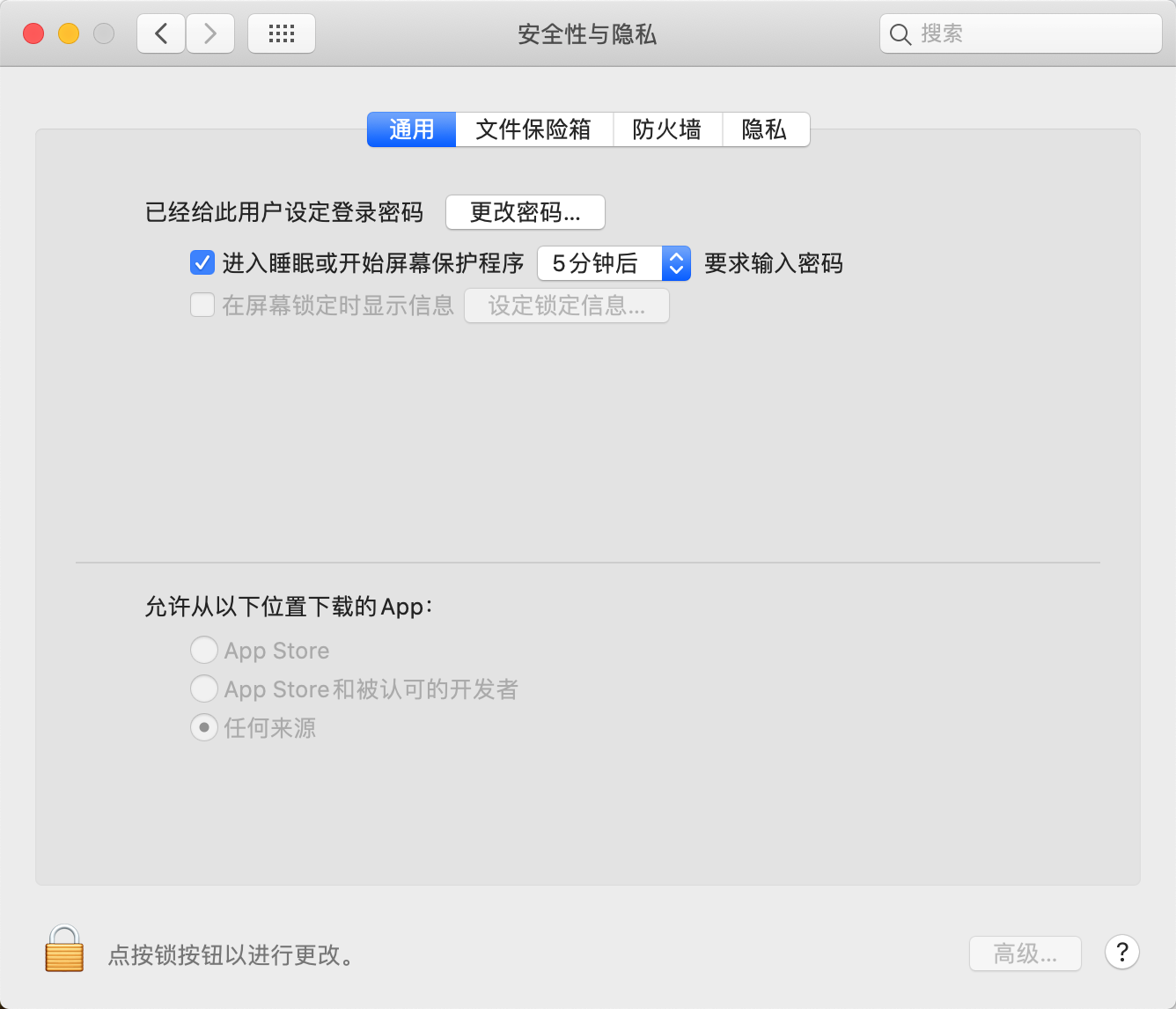

特别是这个地方
否则会遇到下面的错误
打不开 /dev/vmmon 断裂管道
注意：打开后还是报的话，重启下Fusion即可。

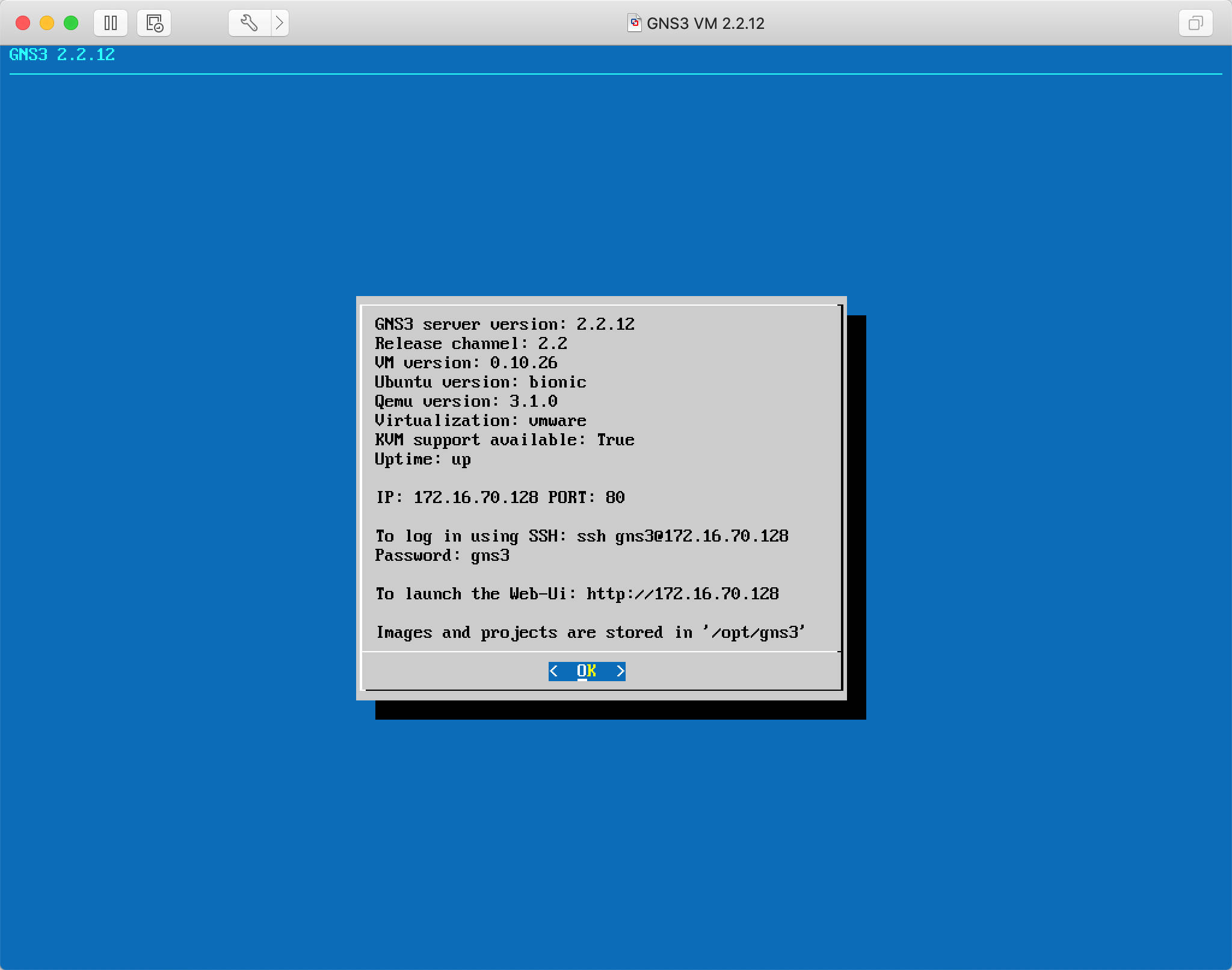

安装好虚拟机后如下所示
GNS3安装

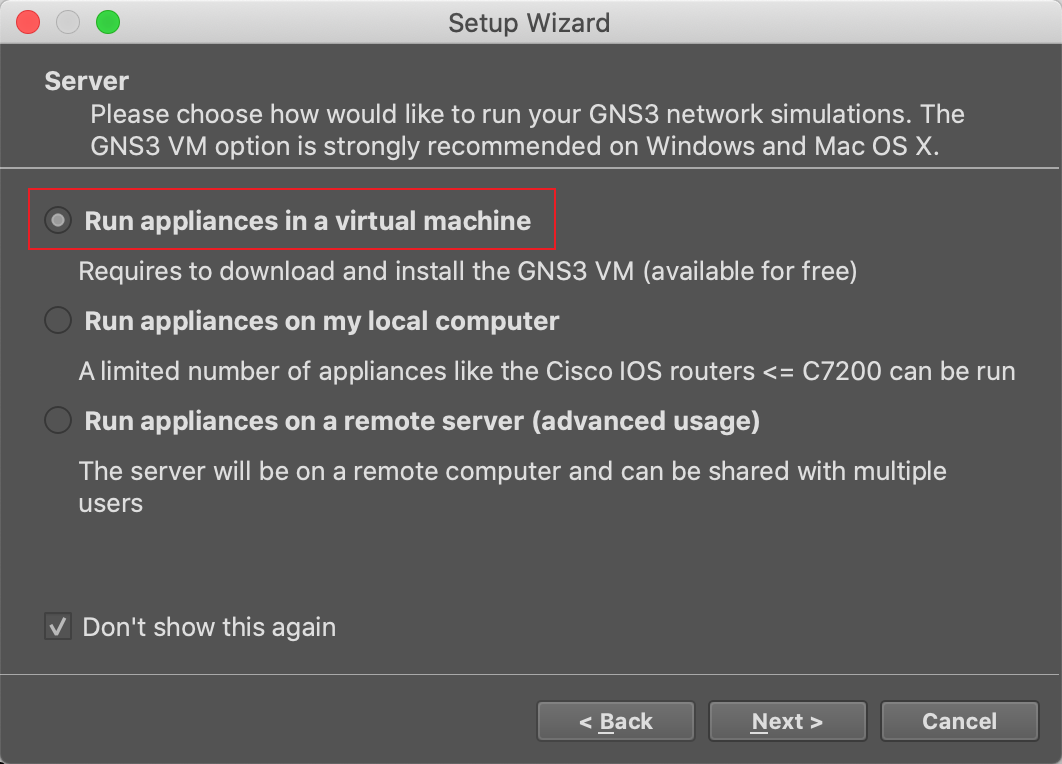

打开GNS3，第一次的话会有下面弹窗，选中第一个。
后续设置在Help -> Setup Wizard中打开

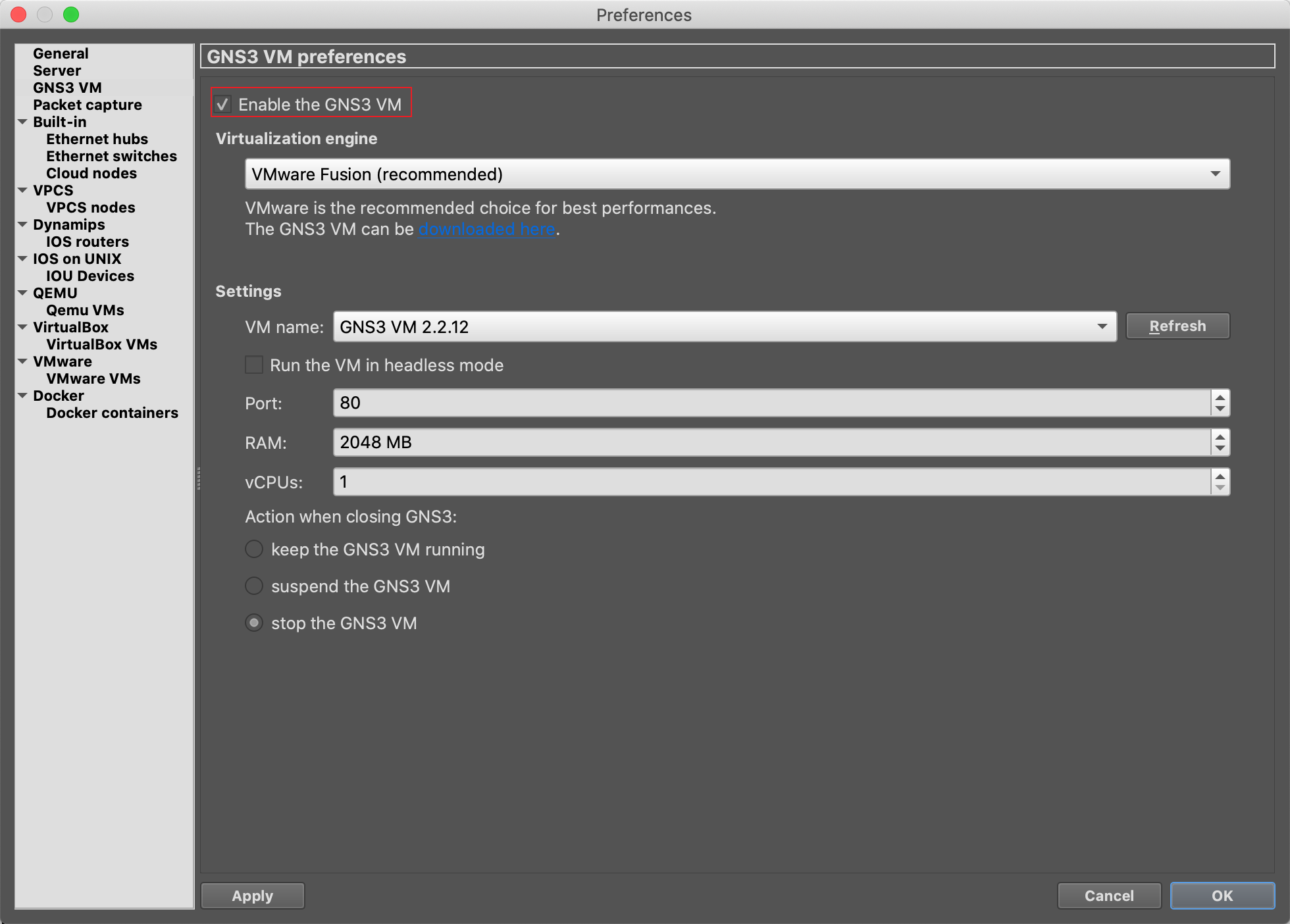

设置GNS3 Vm，勾选，点击ok

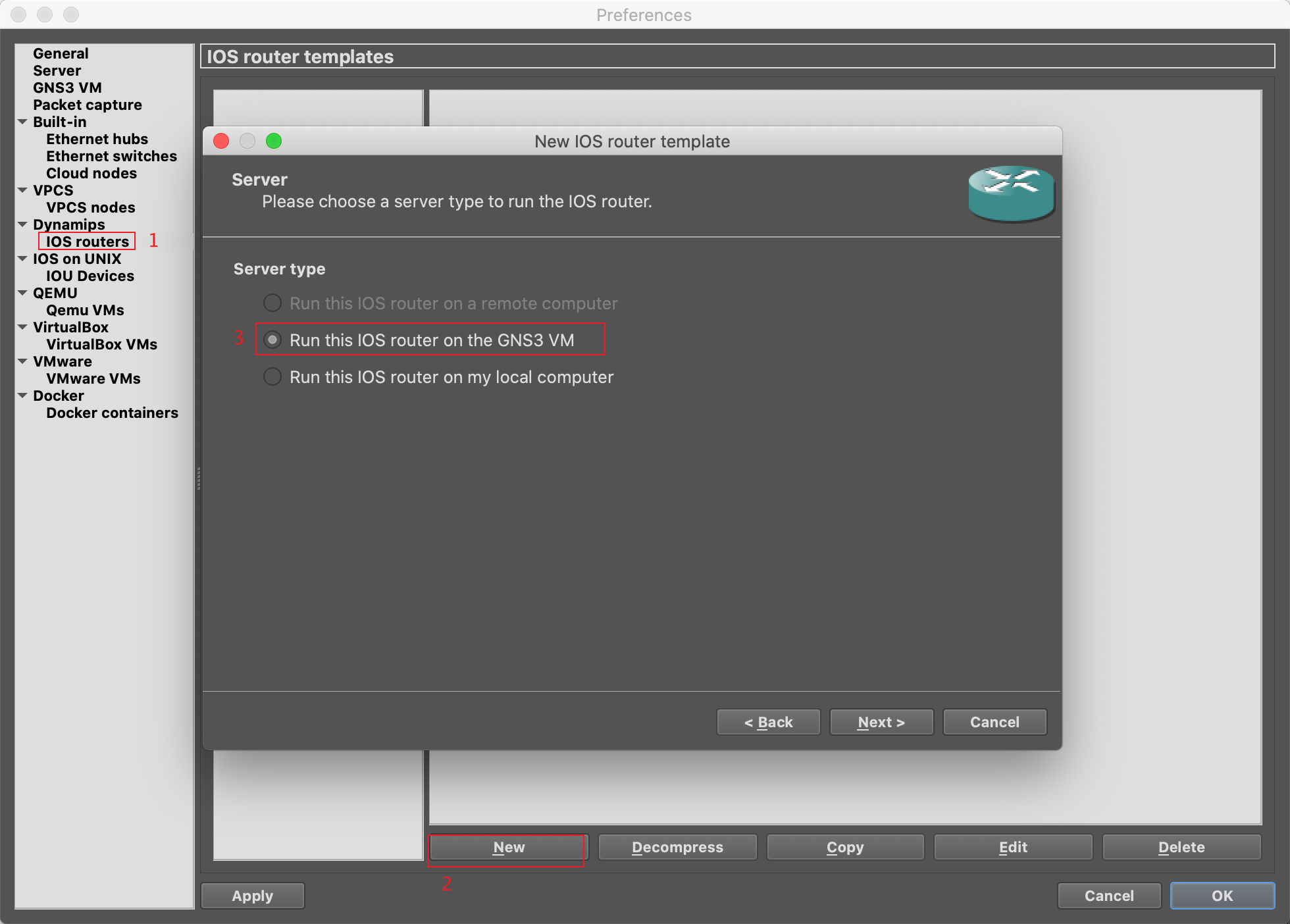

导入c7200镜像（思科7200系列路由器）

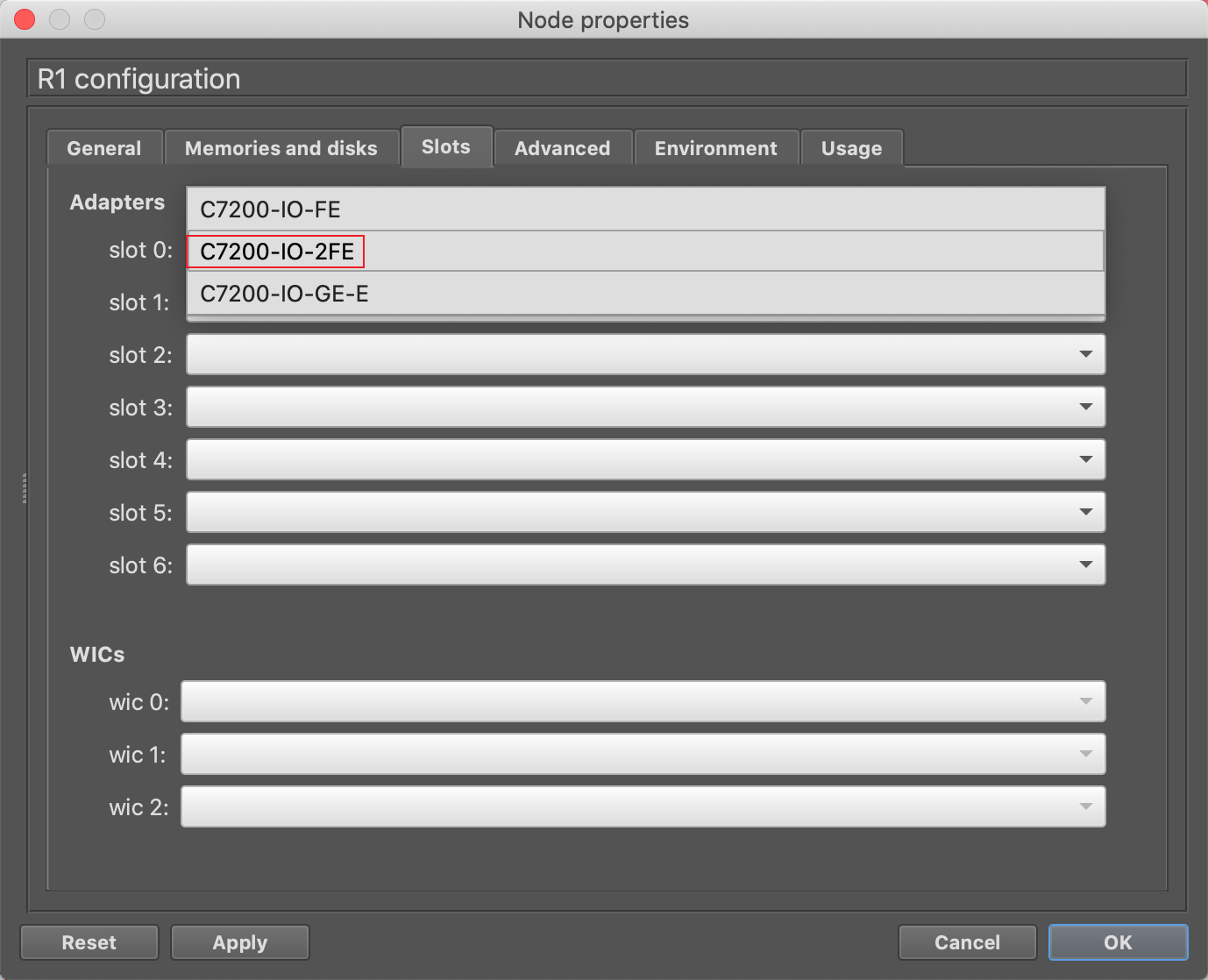

一路向下，到选择solts时选C7200-IO-2FE即2个千兆口，以防测试时口不够用，出现这个错误（Can't create the link the destination port is not free），也可后续修改模板。

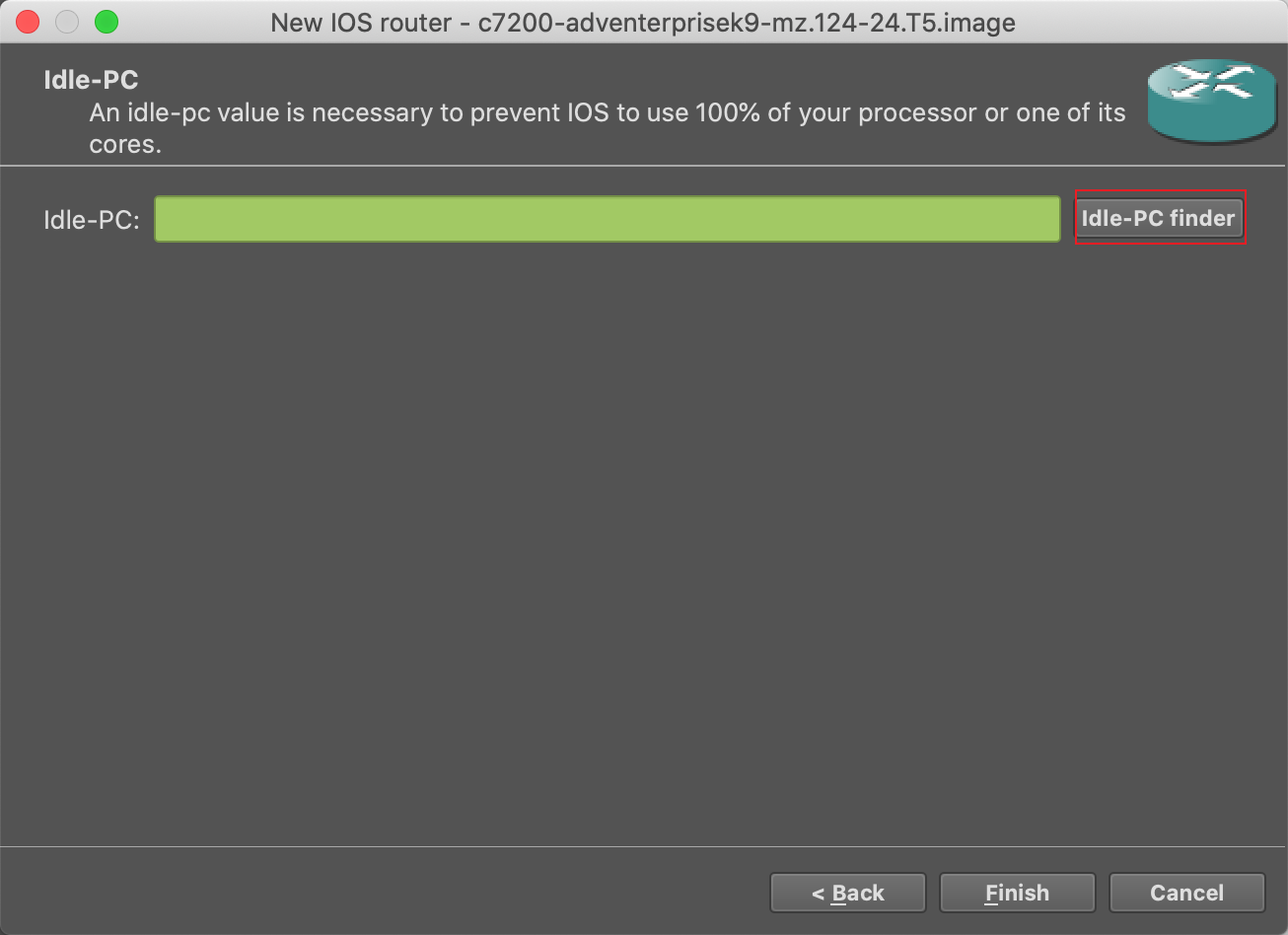

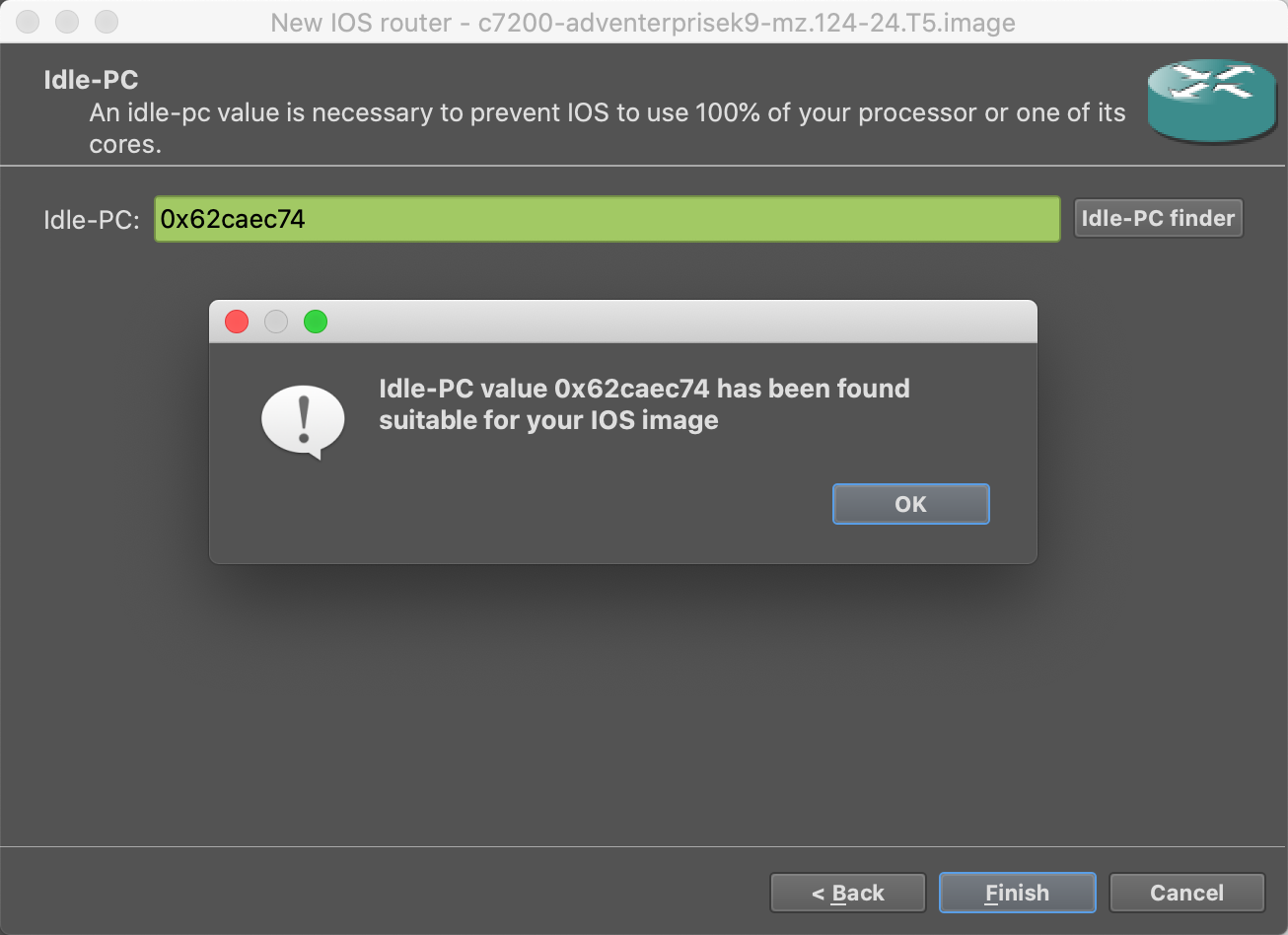

到这里点击下
完成之后是这样

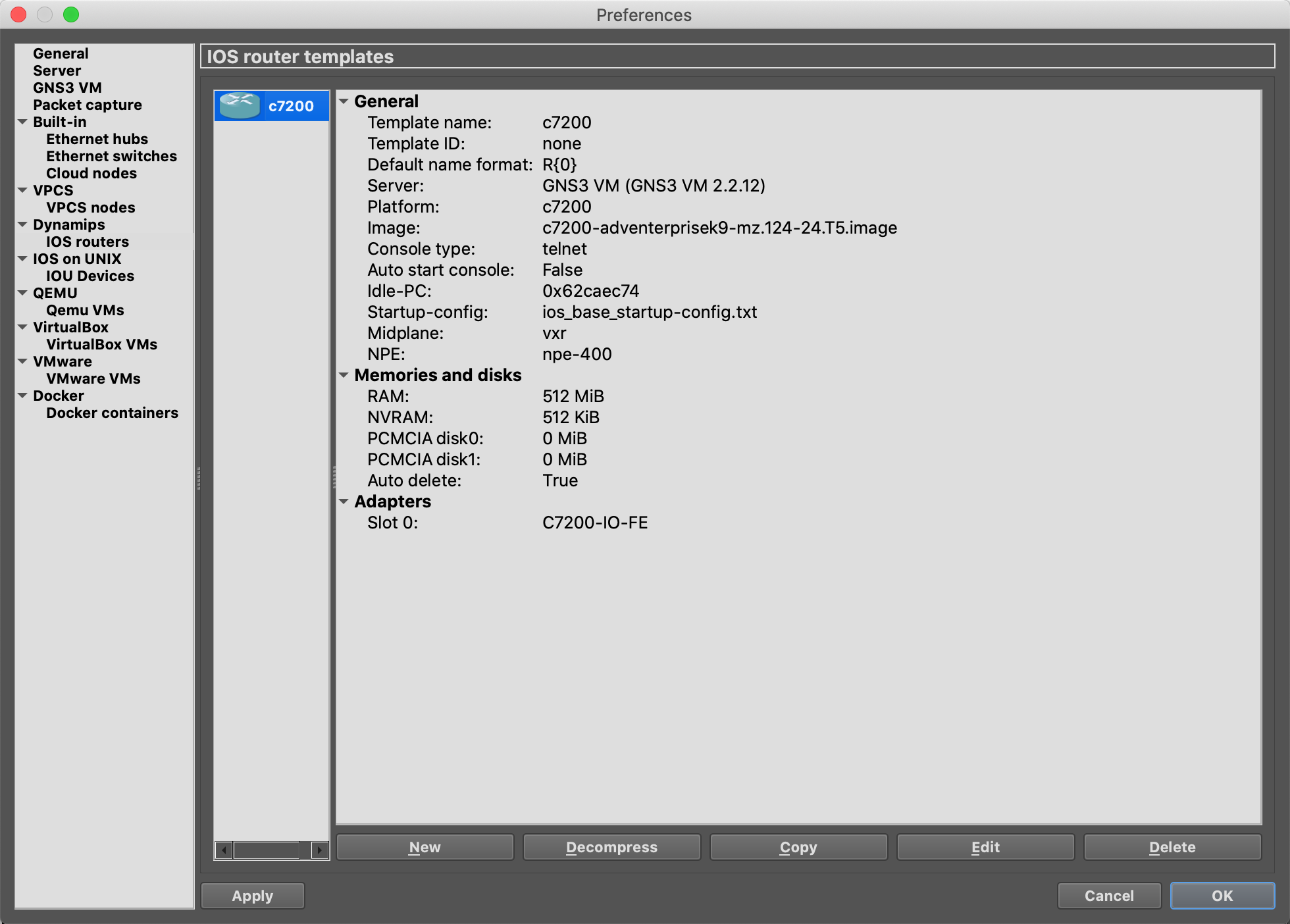

完成后，会看到有一个c7200的镜像模板
测试

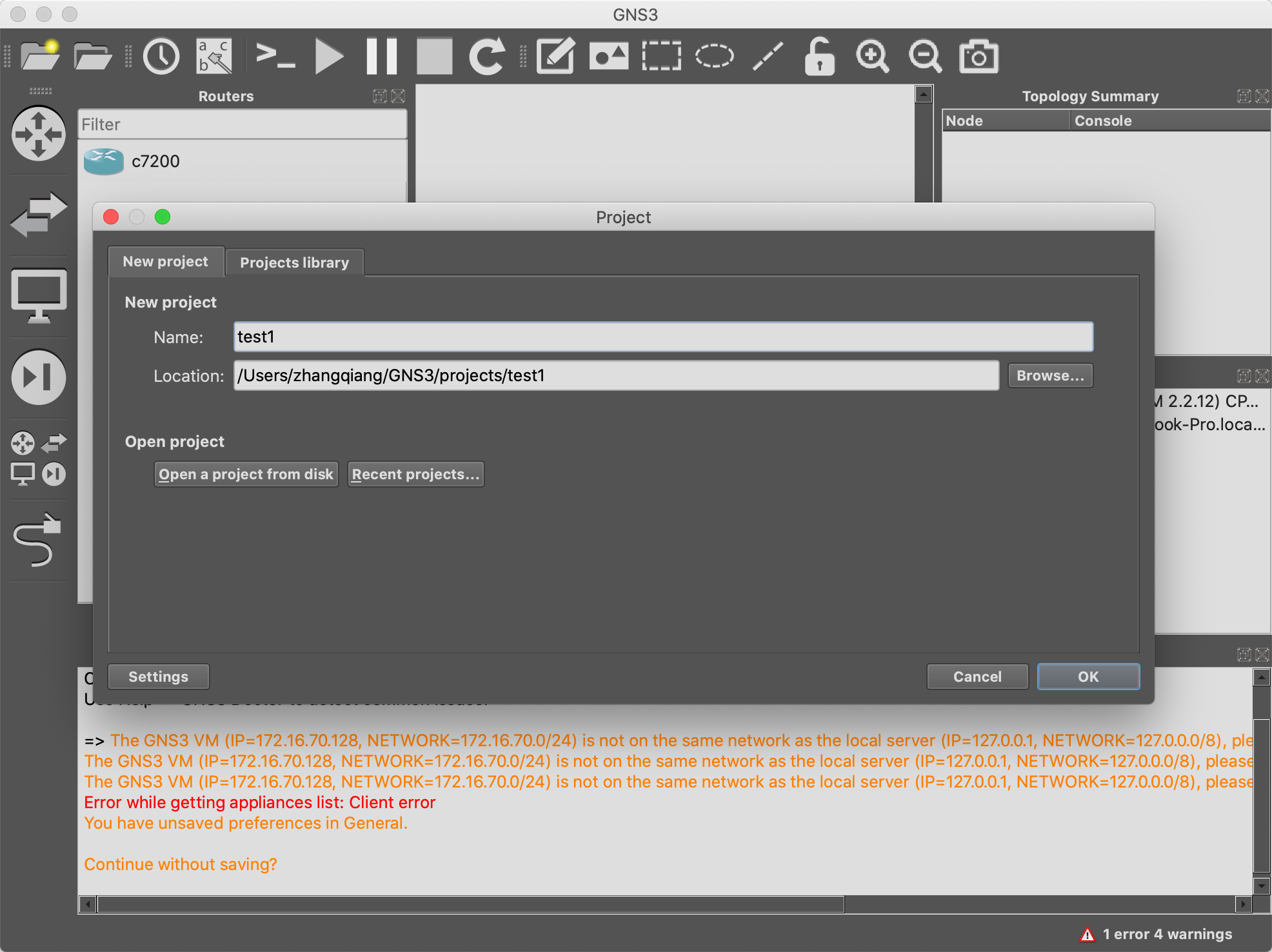

创建一个项目

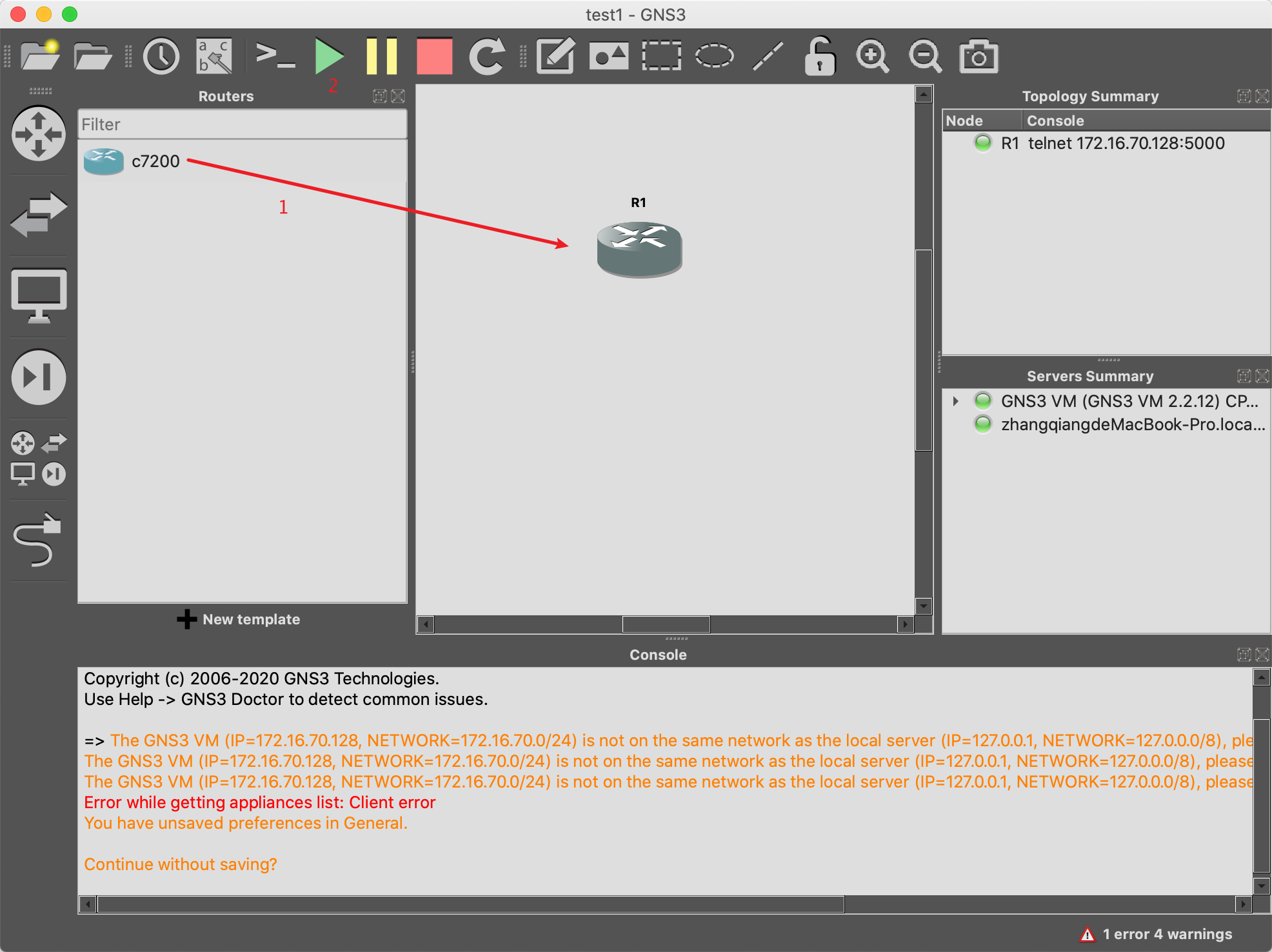

拖入7200

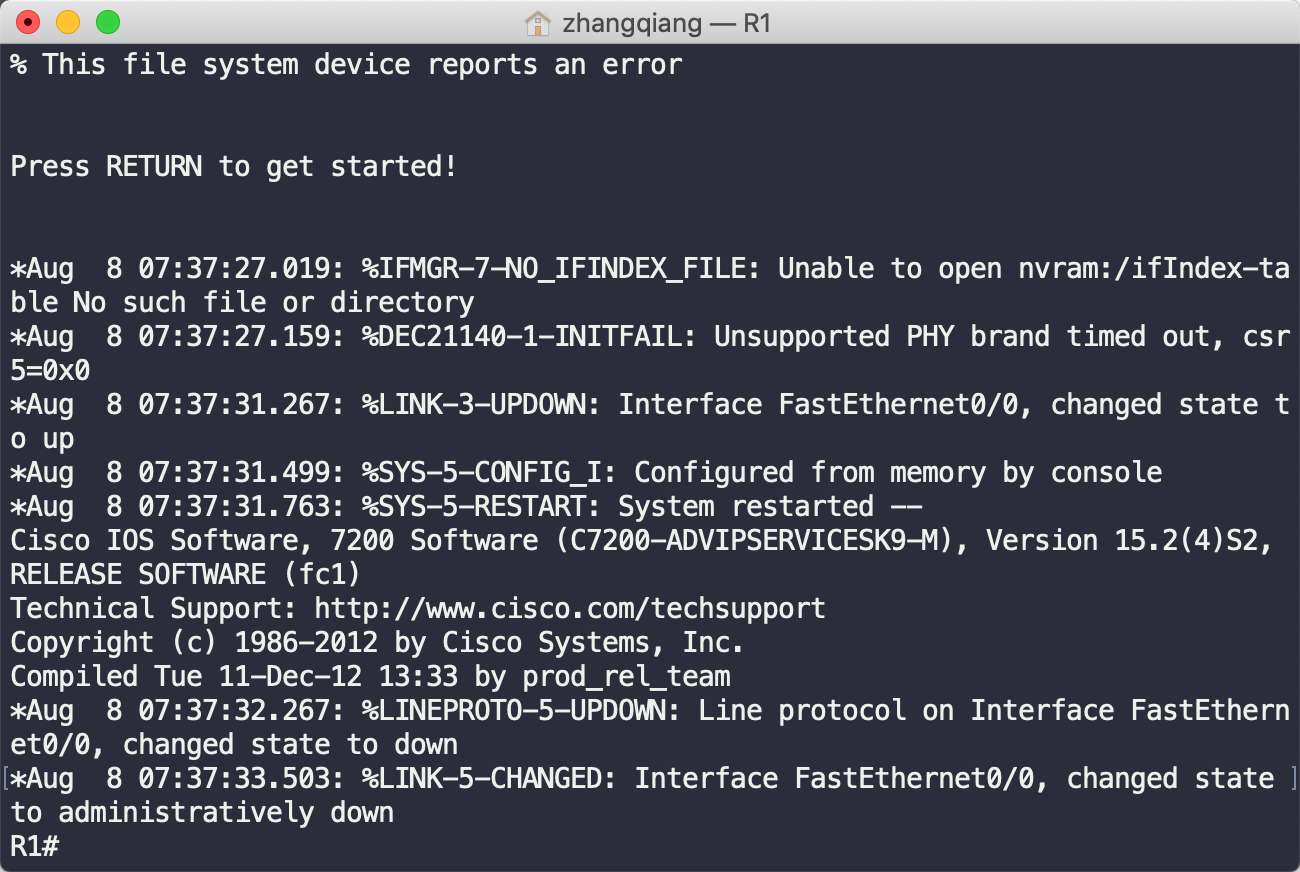

R1上右键console，进入终端管理界面
简单测试

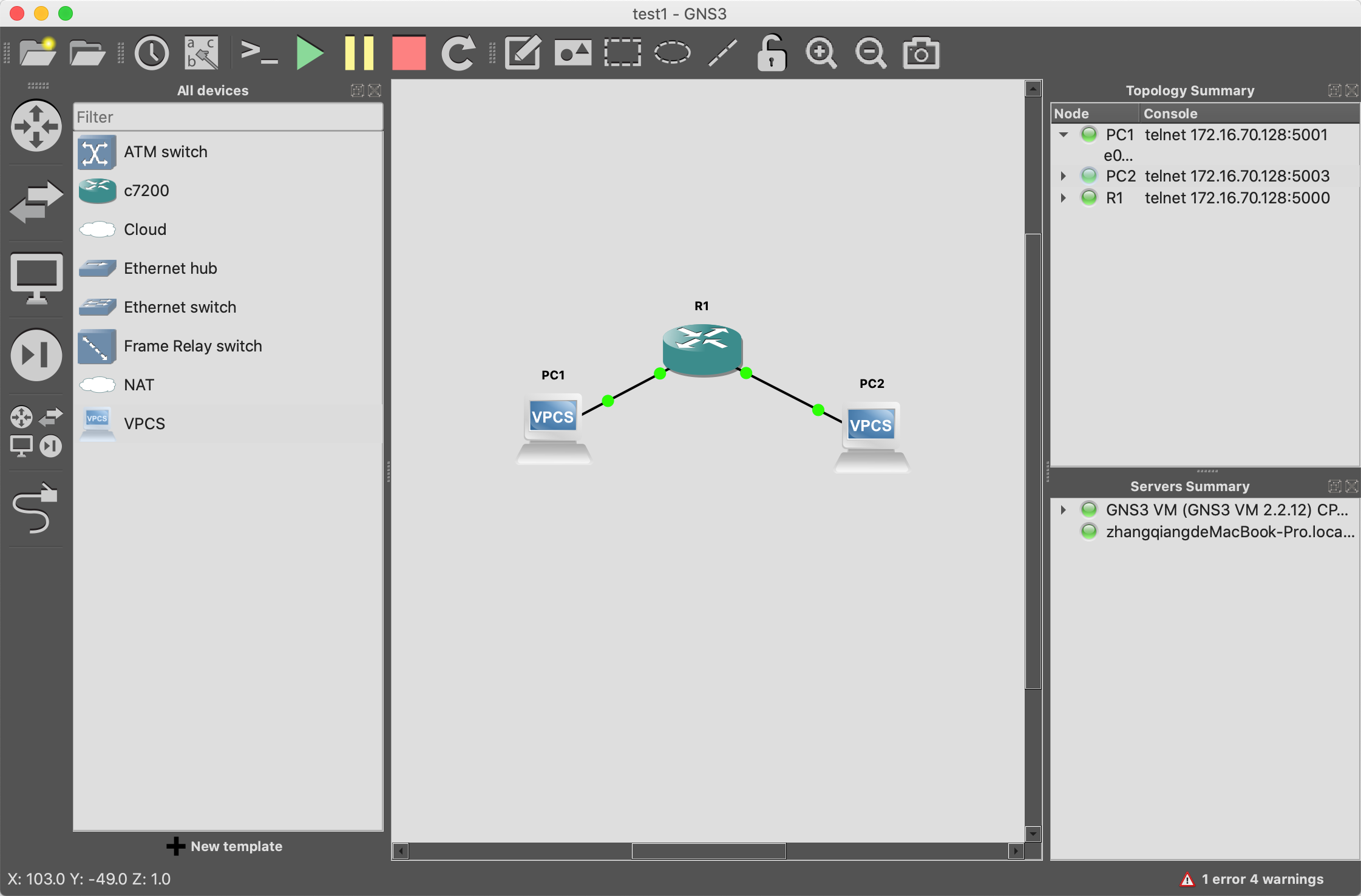

拖入2个vpcs，选择GNS3 Vm server。连线，启动
显示接口描述，点这个地方
基本命令配置
路由器
R1#enable
R1#configure t
R1(config)#int f0/0
R1(config-if)#ip address 10.10.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#int f0/1
R1(config-if)#ip address 10.10.2.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
VPCS
PC1> ip 10.10.1.2 255.255.255.0 10.10.1.1
Checking for duplicate address...
PC1 : 10.10.1.2 255.255.255.0 gateway 10.10.1.1
PC1> show ip
NAME : PC1[1]
IP/MASK : 10.10.1.2/24
GATEWAY : 10.10.1.1
DNS :
MAC : 00:50:79:66:68:00
LPORT : 20004
RHOST:PORT : 127.0.0.1:20005
MTU: : 1500
PC1> save
Saving startup configuration to startup.vpc
. done
PC1>
# PC2 同理，配置IP为10.10.2.2 网关为10.10.2.1
ping测试，PC1上pingPC2
PC1> ping 10.10.2.2
84 bytes from 10.10.2.2 icmp_seq=1 ttl=63 time=19.922 ms
84 bytes from 10.10.2.2 icmp_seq=2 ttl=63 time=14.662 ms
84 bytes from 10.10.2.2 icmp_seq=3 ttl=63 time=15.815 ms
^C
PC1>
可见，不同网段通过路由器通了
