上一篇《浅谈Virtual Texture》主要是对理论知识的介绍，本篇开始对Unreal Virtual Texture的源码做一个导读。
内容包括Virtual Texture的流程和一些技术实现细节，默认你已经对Virtual Texture有一定的认识，如对技术概念有疑惑，可以先看上篇。本文会先从整体出发，介绍Unreal实现的大概内容和流程，以及结构关系，然后再深入到细节，尽量还原Unreal的设计。
一、Unreal 实现的内容
首先，先给Unreal的Virtual Texture的实现给一个大体上的介绍。Unreal是基于Software Virtual Texture，并未涉及Hardware的内容，实现了Procedural Virtual Texture，Unreal叫Runtime Virtual Texture，并未实现Adaptive Procedural Texture。地址映射使用了indirection texture的page和MIP level的映射方式。Texture Filtering方面实现了Bi-linear Filtering、Anisotropic Filtering和Tri-linear Filtering，Bi-linear Filtering是基于border来实现的，Tri-linear Filtering则是利用TAA的一个实现，这个实现是其特有的，Anisotropic Filtering则是自己计算AnisoBias来实现的。
Feedback Rendering是跟GBuffer同时的，也就是结果会延迟一帧，分辨率可以用VIRTUAL_TEXTURE_FEEDBACK_FACTOR来控制，是UAV来操作的。Transcode方面使用的是Crunch，也就是压缩方式是DXT，由于Unreal的磁盘上的纹理是uasset，所以没有其他通用image格式的压缩了。
二、Unreal Virtual Texture流程

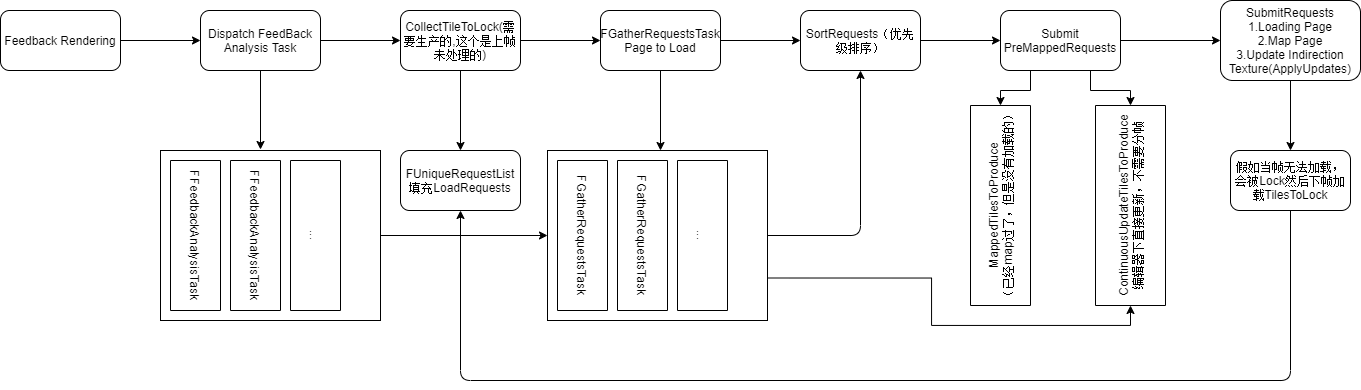

Unreal Virtual Texture的基本流程跟Software Virtual Texture是一致的，主要的逻辑在FVirtualTextureSystem的Update函数里。

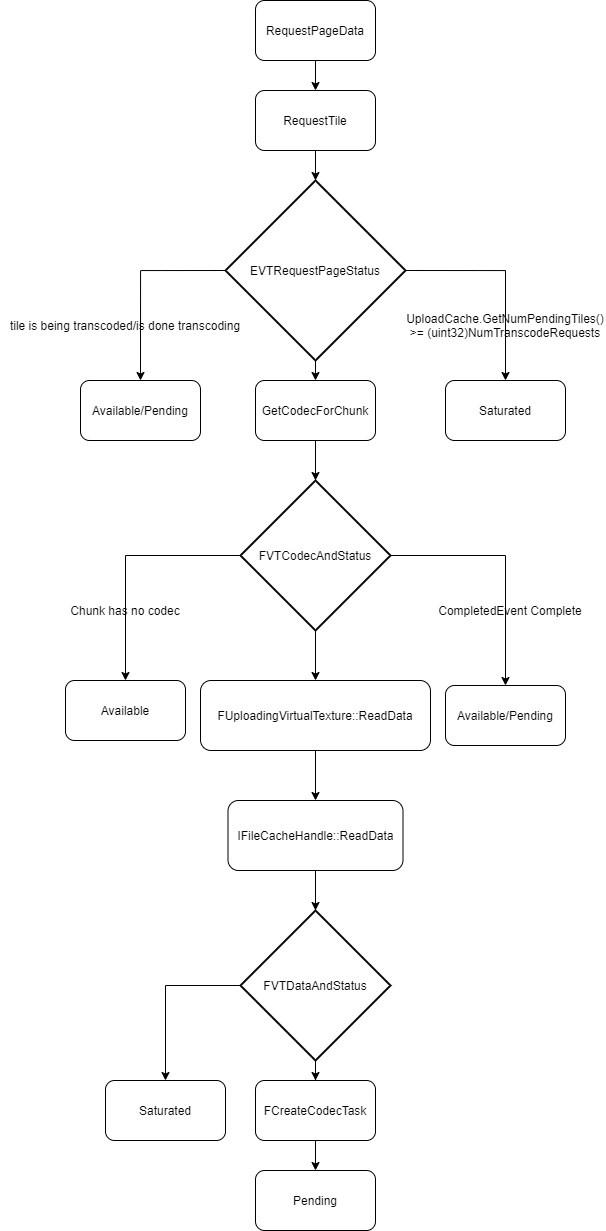

可以看到，FeedBackAnalysisTask和GatherRequestsTask是多线程做的。虽然是多线程，这边是同步等待执行的，因为后面的执行依赖前面的结果。在这些流程中，SubmitRequests这个流程会比较复杂，我从中再抽取出与Physical Texture加载相关的流程，Steaming Virtual Texture的加载过程：
可以看到，这里包含了Streaming Load的部分和Transcode的部分。Runtime Virtual Texture就比较简单了，因为是实时生成的：
包含了渲染Mesh，压缩和重新编码纹理的过程。这里纠正官方视频中的一个错误，视频中说Runtime Virtual Texture只会渲染一次，这是不对的，它会实时渲染不存在Physical Texture中的Tile，为什么移动物体不会使得Physical Texture更新，是因为Tile已经存在于Physical Texture上了，只有当当前的Tile被替换出去，才会发生再次渲染更新Tile。
三、Unreal Virtual Texture 结构

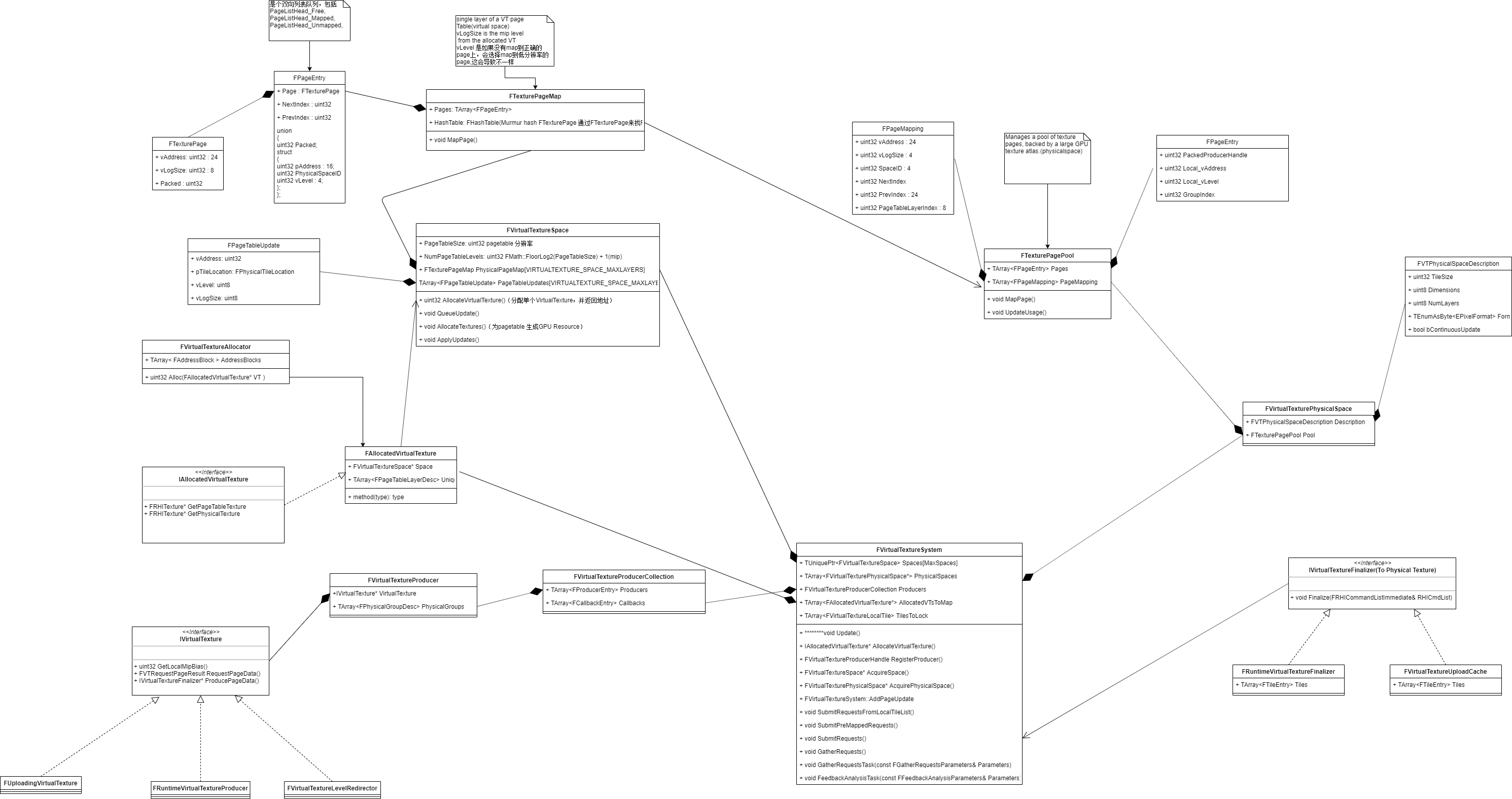

Unreal设计了一个非常漂亮的结构，使得整个系统能够优雅的合作运行。
从数据结构方面主要分为两大块，就是上图的左上方部分和右上方部分。FVirtualTextureSpace用来管理Virtual Texture部分，FVirtualTexturePhysicalSpace用来管理Physical Texture部分，中间的FVirtualTextureSystem则负责具体的行为逻辑，串联起两边。左下角的Producer部分是负责制造Physical Texture Tiles的，右下角的IVirtualTextureFinalizer部分则是负责将Tiles “拷贝”到Physical Texture的确定位置上。
如果只是想大概了解一下Unreal的实现，到这里就可以结束了，后文会是比较琐碎的实现细节。
四、FeedBack Rendering
Unreal的FeedBack Rendering的实现是和BasePass渲染同时的，使用一个RWBuffer来实现不同分辨率的输出，VIRTUAL_TEXTURE_FEEDBACK_FACTOR参数来调整分辨率。具体代码在VirtualTextureCommon.ush的FinalizeVirtualTextureFeedback中，这个在每个需要生成Feedback buffer的pixel shader的末尾调用。FinalizeVirtualTextureFeedback需要一个FVirtualTextureFeedbackParams.Request，这个需要找一个Material，然后看它生成的HLSL，会找到是如下方法得到的：
VTPageTableResult Local1 = TextureLoadVirtualPageTableBias(VIRTUALTEXTURE_PAGETABLE_0, VTPageTableUniform_Unpack(Material.VTPackedPageTableUniform[0*2], Material.VTPackedPageTableUniform[0*2+1]), Parameters.SvPosition.xy, Parameters.VirtualTextureFeedback, 0 + LIGHTMAP_VT_ENABLED, Parameters.TexCoords[0].xy, VTADDRESSMODE_WRAP, VTADDRESSMODE_WRAP, View.MaterialTextureMipBias);
数据编码是放在了一个32bit uint里了，|4bit pageid|4bit level|12bit pagex|12bit pagey|。对于半透明物体和单像素多Page的情况，是使用了一个跟pixelpos、depth、FrameNumber相关的随机值来解决的:
const float AlphaThreshold = frac( PseudoRandom(PixelPos) + // Random value in 0-1 on 128 x 128 pixel grid
SvPosition.w + // Add in depth so we pick different thresholds on different depths
(FrameNumber / (float)VIRTUAL_TEXTURE_FEEDBACK_FACTOR) // Add in framenumber for extra jitter so the pseudorandom pattern changes over time
);
上一篇文章提到过，这种方案理论会出现同一个Pixel引起反复加载的情况。
五、FVirtualTextureSpace
FVirtualTextureSpace代表的是相同FVTSpaceDescription的一个空间，这个空间包括多个FAllocatedVirtualTexture，然后需要提出一个Unreal的新概念——Layer。一个FVirtualTextureSpace下有多层Layer，Layer之间是同UV的，这样可以减少同UV的VT的地址转换。FVirtualTextureSpace还包括VirtualTexture和PageTable相关内容，以及处理PageTable的更新。
5.1 Virtual Texture Allocating
Unreal的Virtual Texture实现不是像传统的VT，一个逻辑VT对应上一个已经存在的大的Texture，而是会将几个Texture合并到一个Virtual Texture上，这里的地址的分配由一个Allocator来实现。这个Allocator的算法有点像Buddy Allocator，只不过是二维的。

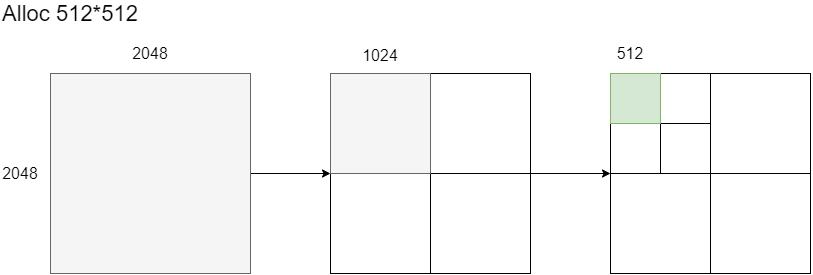

首先，先将Virtual Texture的大小Ceil到二次幂的正方形大小，然后在Allocator中申请。假如大小不够了，会调用Grow方法，在小于阈值的情况下增倍总大小；如果够，会尝试逐渐分割大小，直到大小合适，下面是一个比较简单的例子：
5.2 FTexturePageMap

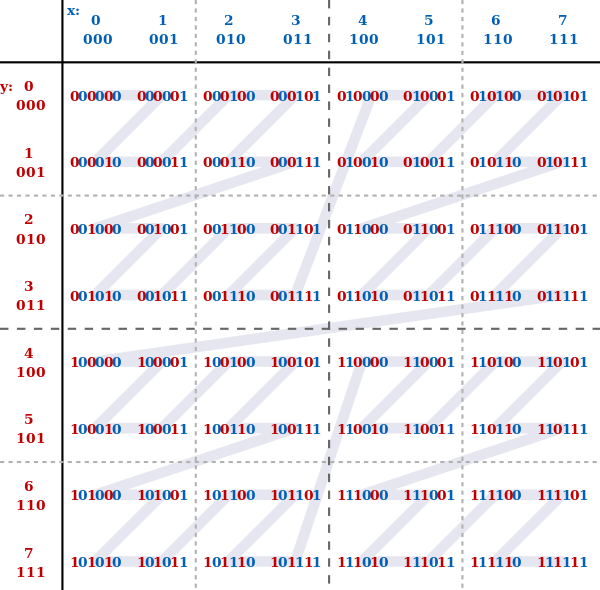

这个类是负责一个Layer的Page Table，包括Page Table的数据结构和Map Page的操作。Virtual Address在代码里面为vAddress，它的编码方式是Morton Order。
这个编码有很多好处，在Update Page Table中，需要有一个很重要的操作，就是当我们得到需要更新的Tile后，我们需要不仅仅更新这个Tile，还需要更新对应的低MIP Level对应的位置的Tile，这样可以减少Texture Poping。这里就需要快速找到与当前更新Tile的所谓子Tiles，它维护了一个叫SortedKeys的数据，这里面的key是编码过后的vAddress和Mip。
用上面的图编码（实际是U32的），如果要找到与vAddress为000001，Mip为1的子Tiles。首先对vAddress操作一下，000001 << (vDimensions * Mip) = 000100。这里vDimensions这里我们默认为2，因为Unreal是支持体纹理的，所以有可能为3。然后再计算一个Mask,~0u << (vDimensions * vLogSize) = 00100，就可以发现使用Mask对左上第二个Quad操作，地址就等于vAddress了，这样就找到了它的所有子Tile。
其实，原理上说，Morton Order可以快速构建四叉树，而我们的MipMap其实结构上就是一个四叉树。这里的相关代码在，ExpandPageTableUpdateMasked和ExpandPageTableUpdatePainters上，这两个方法都是用来做MipMap的Tiles的更新的。
两者的区别是，前者会找出原本低Mip的需要更新的Tile，并剔除掉；后者则是用painters算法来保证正确性，也就是每个Tile可能会被绘制多次，用户可以根据情况选择，一个GPU友好，一个CPU友好。
5.3 PageMap Update
通过Feedback Analysis我们得到需要Update的Tile，然后再通过上面说到的Expand函数补充好MipMap的Page，根据上面的结果就可以开始Update PageMap了。Unreal的做法为，为每个Layer，每个MipMap，Draw需要更新的Page的数量的Instance。然后在VS中改Pixel Position和计算Page的值，具体代码在FVirtualTextureSpace的ApplyUpdates中，Shader在PageTableUpdate.usf里。
六、FVirtualTexturePhysicalSpace
FVirtualTexturePhysicalSpace主要内容是Physical Texture的GPU资源和FTexturePagePool。本身的逻辑比较少，多数逻辑在FTexturePagePool中。
6.1 FTexturePagePool
这个类主要和FTexturePageMap一起负责Mapping的相关逻辑。它的主体是Physical Texture，主要负责Physical Texture Tiles的分配，Physical Address在代码里为pAddress，它的编码方式是X优先的展开到一维。它里面有几个数据结构，其中之一是个二叉堆，这个是它的核心数据结构，是用来实现Physical Textured的Tils的LRU算法的。所有的Tiles的地址会在这个二叉堆中，当申请分配的时候，会得到堆顶的地址，每次操作也会更新这个二叉堆，保证堆顶是最旧被使用到的。还有一个FPageEntry的数组，这是以pAddress为Index，存储所有Physical Texture Tiles，对应还有一个方便用FPageEntry找pAddress的HashTable。还有一个FPageMapping的数组，前面的NumPages的内容索引后面的列表，除了最后一个是存了FreeList，其他存的是每个pAddress的Mapping信息。
6.2 FVirtualTextureProducer
这个负责对Physical Texture Tiles的制造，一个FVirtualTexturePhysicalSpace对应一个FVirtualTextureProducer，主要的逻辑在IVirtualTexture的接口中，包括两个流程，一个是RequestPageData，这个流程主要是负责Tiles的加载过程。一个是ProducePageData，这个流程主要负责更新需要最终拷贝到Physical Texture的Tiles的列表。
Runtime VT的实现比较简单，因为它是实时生成的，只是将需要生成哪些Tiles记录下来就可以了。这里再补充一下Stream VT的RequestPageData，除了上文提到过的加载流程。在RequestPageData流程中，有一个会根据平台来做决策的方案，就是会判断是否支持Persistent Mapped Buffers，这个技术可以Map一次，一直保留Map返回的指针，由于Streaming的原因，这个指针确实有一直到加载完才使用的情况。可惜这个在手机和PC平台是不支持的，甚至相关方法在开源的Unreal中是空实现，只有主机版本才有。开源的版本中的实现是申请了一份临时CPU Buffer，先将加载的放到这个临时Buffer中，在后续流程中再将这份内存拷贝到Physical Texture上，这个就是IVirtualTextureFinalizer的工作。
6.3 IVirtualTextureFinalizer
这个接口负责，将FVirtualTextureProducer整理好的数据最终拷贝到Physical Texture上。Runtime Virtual Texture的流程上文已经提及，就是那三个Pass。Streaming Virtual Texture的流程用到上面Producer提供的那份临时Buffer。这里由于Physical Texture被设置成了TexCreate_ShaderResource，也就是CPU是不可写的，需要有一个中间Staging Texture，先把Buffer拷贝到这个中间Staging Texture，再从这个Staging Texture拷贝到Physical Texture上。
6.4 Virtual Texture Filtering
上文已经提到了，Unreal是支持Bi-linear Filtering、Anisotropic Filtering、Tri-linear Filtering的，如何计算坐标这里就不说了，可以看上篇文章，这里说一下Unreal是如何实现这些Filtering的。Bi-linear Filtering就是用Border来解决的，Anisotropic Filtering的实现是Unreal软计算了Anisotropic的偏移，具体算法在MipLevelAniso2D里，然后通过SampleGrad方法传上dUVdx、dUVdy，让硬件完成Anisotropic Filtering。
Tri-linear Filtering的实现比较Trick，它是用一个噪声去让Mip Level在一个范围内变化，参数是位置和帧数，这样就会让一个像素的采样值在一定时间范围内是变化的，配合上TAA来实现了Tri-linear Filtering。
上文所说的一切，还需要配合Unreal的易用而稳定的多线程框架，内存管理机制，Streaming系统等等。我只是简单介绍了一些点，管中窥豹，Unreal对Virtual Texture的实现，需要引擎大量的基底，而在上面又是每行代码的精益求精。读Unreal的代码往往如沐春风，每读一段就感慨他们对技术的执着，以及与他们的差距。
本文的目的是一个导读性质，如果感兴趣，建议大家自己去看看源码。进行下一步的使用、优化和定制修改。
