开发板简介
- 基于TI OMAP-L138定点/浮点DSP C674x+ARM9处理器,双核主频456MHz;
- 集成uPP、EMIFA、SATA、USB 2.0 OTG等大数据接口,可与FPGA/CPLD配套使用;
- 55mm*33mm,DSP+ARM双核核心板,仅硬币大小;
- 采用精密工业级B2B连接器,占用空间小,稳定性强,易插拔,防反插;
- 通过高低温、振动测试认证,满足工业环境需求,发热量小;
- 支持裸机、SYS/BIOS操作系统、Linux操作系统。
图 1 开发板正面图1
图 2 开发板正面图2
图 3 开发板斜视图
图 4 开发板侧视图1
图 5 开发板侧视图2
图 6 开发板侧视图3
图 7 开发板侧视图4
TL138-EVM是一款基于广州创龙OMAP-L138核心板SOM-TL138设计的DSP+ARM双核开发板,它为用户提供了SOM-TL138核心板的测试平台,用于快速评估SOM-TL138核心板的整体性能。
SOM-TL138引出CPU全部资源信号引脚,二次开发容易,用户只需要专注上层运用,降低了开发难度和时间成本,让产品快速上市,及时抢占市场先机。
不仅提供丰富的Demo程序,还提供DSP+ARM双核通信开发教程,全面的技术支持,协助用户进行底板设计和调试以及DSP+ARM软件开发。
典型运用领域
- 数据采集处理显示系统
- 智能电力系统
- 图像处理设备
- 高精度仪器仪表
- 中高端数控系统
- 通信设备
- 音视频数据处理
软硬件参数
硬件框图
图 8 开发板硬件框图

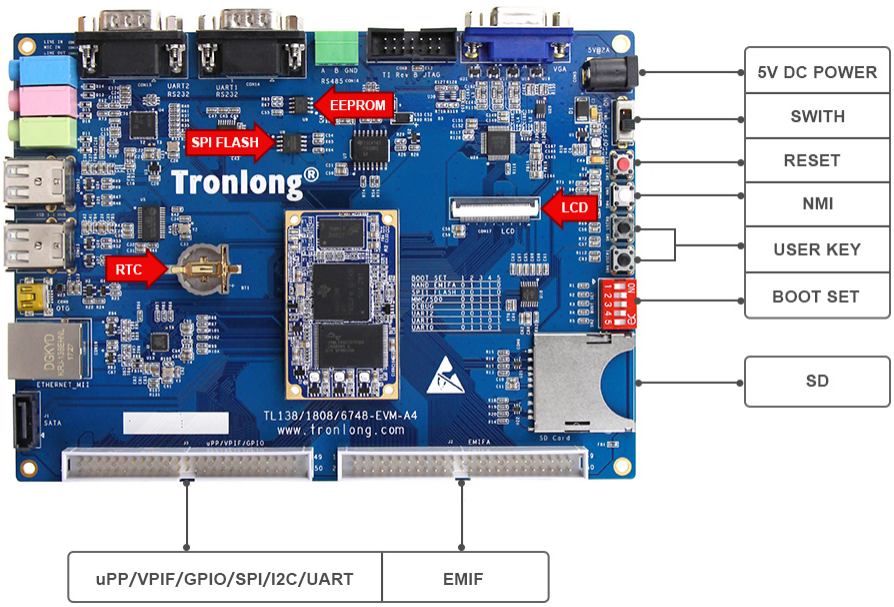

图 9 开发板硬件资源图解1

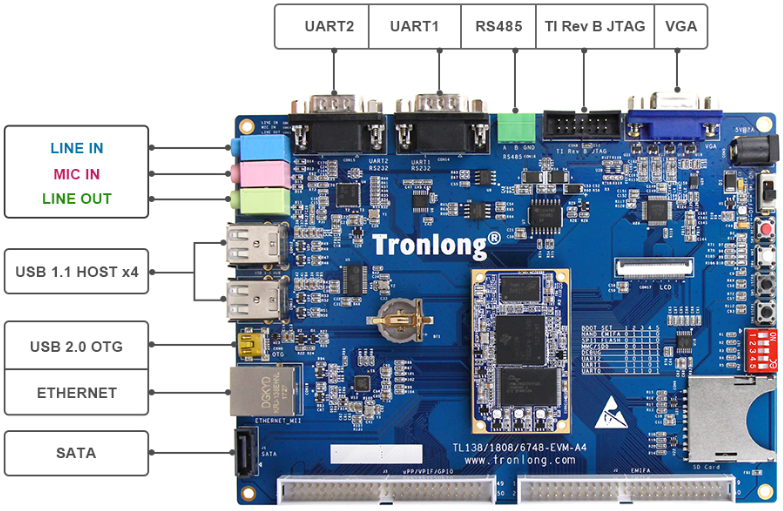

图 10 开发板硬件资源图解2
硬件参数
表 1 硬件参数
CPU |
TI OMAP-L138,定点/浮点DSP C674x+ARM9,双核主频456MHz |
ROM |
128/256/512MByte NAND FLASH |
RAM |
128/256MByte DDR2 |
B2B Connector |
2x 50pin公座B2B,2x 50pin母座B2B,间距0.5mm,共200pin |
IO |
2x IDC3简易牛角座(2x 25pin规格),间距2.54mm,包含uPP、EMIFA、VPIF、GPIO、SPI、I2C、UART等拓展信号 |
KEY |
1x系统复位按键,1x非屏蔽中断按键,2x可编程输入按键 |
LED |
1x供电指示灯,4x可编程指示灯 |
JTAG |
1x 14pin TI Rev B JTAG接口 |
LCD |
1x LCD触摸屏接口,1x VGA视频输出接口 |
BOOT SET |
1x 5bit启动方式选择拨码开关 |
SD |
1x SD卡接口 |
RTC |
1x CR1220 RTC座 |
SATA |
1x 7pin SATA硬盘接口 |
Ethernet |
1x RJ45以太网口,10/100M自适应 |
USB |
1x USB 2.0 OTG接口 |
4x USB 1.1 HOST接口,通过USB HUB拓展得到 |
|
AUDIO |
1x 3.5mm Line in音频输入接口,1x 3.5mm Mic in音频输入接口 |
1x 3.5mm Line out音频输出接口 |
|
UART |
2x RS232串口,1x RS485串口(RS485和UART1复用) |
SWITCH |
1x电源拨码开关 |
POWER |
1x 5V 2A直流输入DC-005电源接口,外径5.5mm,内径2.1mm |
备注:广州创龙OMAPL138、AM1808、TMS320C6748核心板在硬件上pin to pin兼容。
软件参数
表 2 软件参数
ARM端软件支持 |
裸机、Linux操作系统(Linux-3.3、Linux-2.6.37、Linux-2.6.33) |
|
DSP端软件支持 |
裸机、SYS/BIOS操作系统 |
|
CCS版本号 |
CCS5.5 |
|
图形界面开发工具 |
Qt |
|
双核通信组件支持 |
SYSLINK、DSPLINK |
|
软件开发套件提供 |
MCSDK、DVSDK |
|
Linux驱动支持 |
NAND FLASH |
DDR2 |
SPI FLASH |
I2C EEPROM |
|
MMC/SD |
SATA |
|
USB 1.1 HOST |
USB 2.0 OTG |
|
LED |
BUTTON |
|
RS232 |
RS485 |
|
UART TL16C754C |
CAN MCP2515 |
|
AUDIO TLV320AIC3106 |
Ethernet LAN8710 MII |
|
Ethernet LAN8720 RMII |
Ethernet LAN9221 EMIFA |
|
4.3in Touch Screen LCD |
7in Touch Screen LCD |
|
VGA CS7123 |
RTC |
|
ADC AD7606 |
ADC AD7656 |
|
ADC ADS8568 |
DAC AD5724 |
|
CMOS Sensor OV2640 |
Video Decoder TVP5147 |
|
USB 3G ZTE MC2716 |
USB WIFI RTL8188 |
|
USB Mouse |
USB Keyboard |
开发资料
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片datasheet,缩短硬件设计周期;
- 提供系统烧写镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
- 提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;
- 提供详细的DSP+ARM双核通信教程,完美解决双核开发瓶颈;
- 提供基于Qt的图形界面开发教程。
广州创龙提供了大量的开发资料,是业内OMAPL138开发资料较为完善的企业,提供视频教程、中文数据手册,创造了OMAPL138平台开发的新局面,引领OMAPL138 DSP+ARM双核处理器学习热潮,已成为OMAPL138开发者的重要合作企业。
部分开发例程详见附录A,开发例程主要包括:
- 基于ARM端的裸机开发例程
- 基于ARM端的Linux开发例程
- 基于DSP端的裸机开发例程
- 基于DSP端的SYS/BIOS开发例程
- 基于SYSLINK的双核开发例程
- 基于DSPLINK的双核开发例程
- 基于TL_IPC的双核开发例程
- 基于PRU的汇编开发例程
电气特性
核心板工作环境
表 3
环境参数 |
最小值 |
典型值 |
最大值 |
商业级温度 |
0°C |
/ |
70°C |
工业级温度 |
-40°C |
/ |
85°C |
工作电压 |
/ |
5V |
/ |
功耗测试
表 4
类别 |
典型值电压 |
典型值电流 |
典型值功耗 |
核心板 |
4.94V |
265mA |
1.30W |
整板 |
4.83V |
413mA |
2.00W |
备注:功耗测试基于广州创龙TL138-EVM开发板进行。
机械尺寸图
表 5
|
开发板 |
核心板 |
PCB尺寸 |
180mm*130mm |
55mm*33mm |
安装孔数量 |
8个 |
4个 |

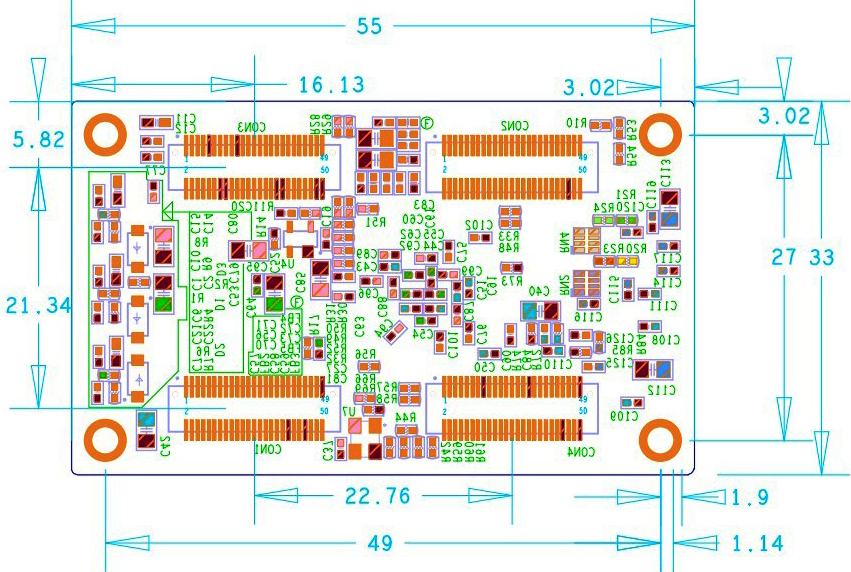

图 11 核心板机械尺寸图

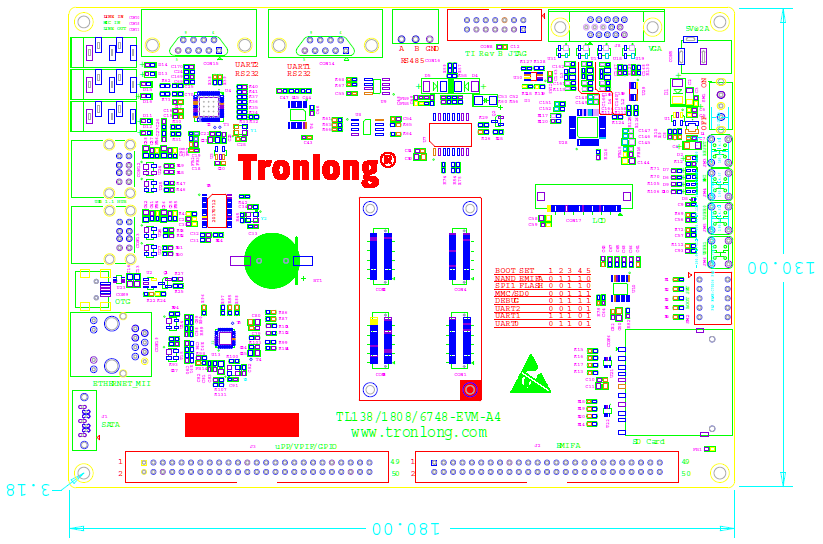

图 12 开发板机械尺寸图
