一 前言
加固厂商SO的加壳，一般都是采用UPX壳实现的。如果用原生的进行加壳，可以使用原生UPX进行脱壳。但是对于定制的UPX壳使用原生UPX是无法脱壳的。定制版的UPX一般有以下2种形式：

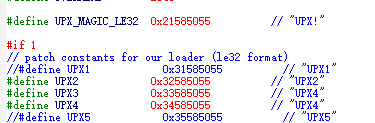

1 将里面的魔术字符串改掉。下图是UPX源码中定义的魔术字以及修改后的例子：
源码中的魔术字 修改后的例子
2 加密算法改掉或数据结构进行更改。

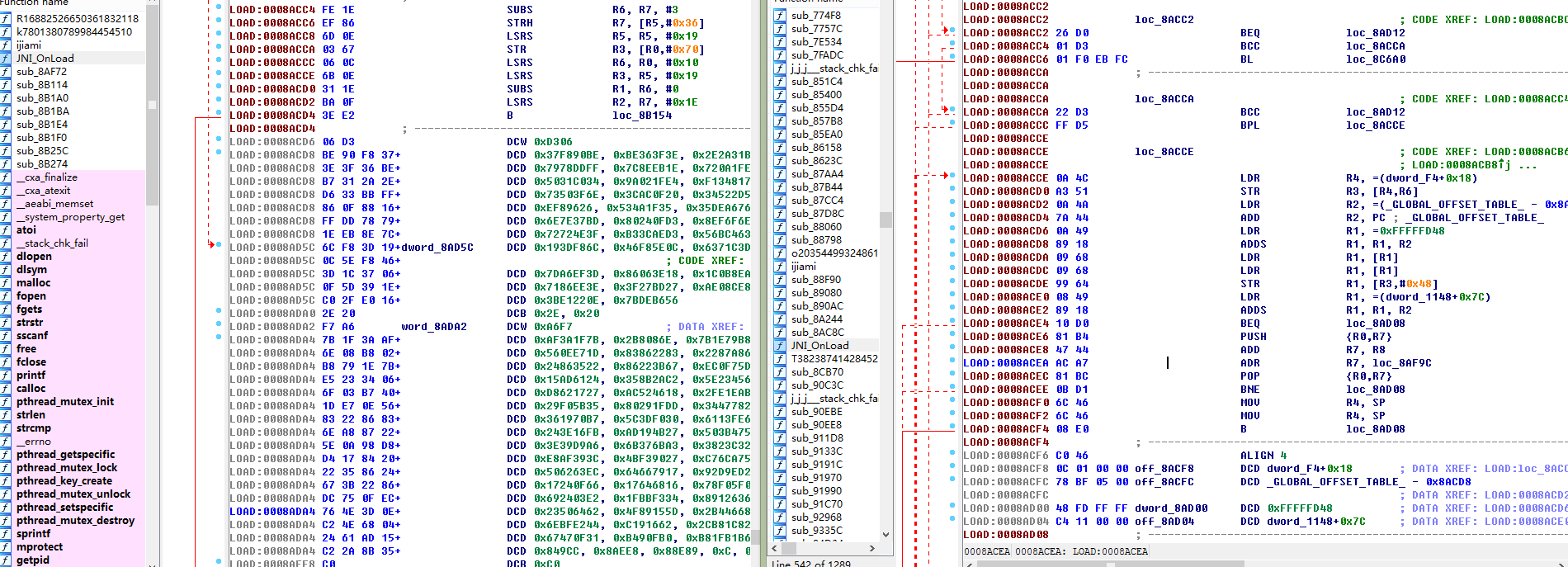

这里讨论是如何手脱一个定制的UPX壳，尤其是更改加密算法或者数据结构的定制的UPX壳（以AJM为例）。先看一下脱壳后的样子：
脱壳前 脱壳后
二 UPX壳loader
加壳一般需要加密和解密2个过程，UPX壳也不例外。UPX壳的解密是由 upx loader实现的。在UPX加壳过程中，将loader放在init段，确保loader先获得程序执行的控制权。

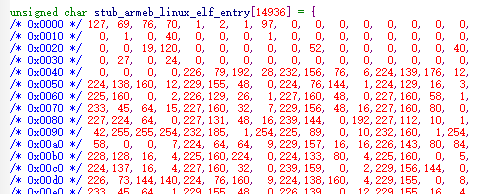

Loader程序是由汇编代码实现的，下面是upx源码中针对arm平台的汇编代码：

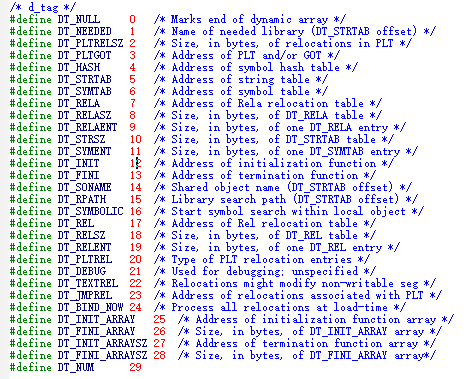

在 dynamic段中，init标志值为：0x0C,见下图：

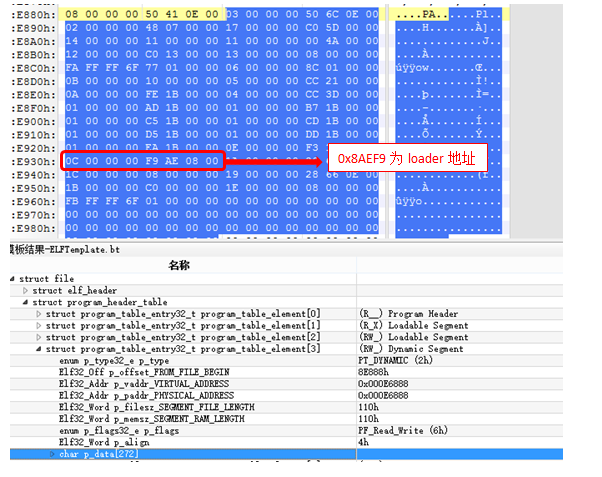

下面是loader在dynamic中的位置：

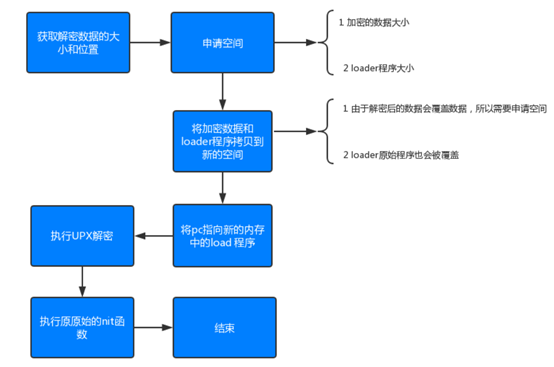

当loader开始运行时的步骤如下：
从loader执行流程可以看到如下：
1、loader是由汇编代码内嵌实现的，因此要解决重定位的问题，所以其中的函数调用都是使用系统调用实现的，比如mmap 以及mprotect等函数。
2、loader 程序要将加密数据解密，解密后的数据要覆盖加密数据。
3、由于upx使用的是压缩算法，因此解密后的数据会比加密的数据大，此时loader程序也会被解密后的数据覆盖，所以loader在解密前要拷贝到内存中执行。
三 linker加载so
Android系统的linker加载是通过dlopen函数实现的。以4.4源码为例如下：
四 手脱UPX壳的原理
前面说加壳一般需要加密和解密2个过程，UPX壳也一样。我们手脱指的是不用研究加密算法，动态脱壳。当upx的loader执行完后，代码也解密完成了，并且加密的数据被解密后的数据覆盖，是否可以直接在这个时间点，将SO从内存中dump出来就可以了呢？
确实可以在这个时间点将so从内存中dump出来，但是只有这样是不行的，需要解决以下4个问题：
● 由于此时代码已经重定位完成，dump后plt段等信息已经包含了重定位后的信息，也就是绝对地址，此时静态用IDA打开，很多函数都无法识别。
● Segment段中的Load段需要恢复，UPX加密后将原始的load段的大小由原来的加密前的大小改成了加密后的大小，因此需要修复。
● Segment段中的 dynamic段在文件中的偏移需要修复。UPX将dynamic在文件中的偏移改变了。
● section 段修复。对于section段的修复论坛里面有很多，这里就不讲了。
因此解决了前面三个问题就可以实现手脱UPX壳了。
1 解决重定位的问题
我们的目标是手脱UPX壳，因此我们可以将linker中执行重定位代码nop掉，就是不让linker执行重定位的操作，自然PLT等段中就不会带有重定位的信息。

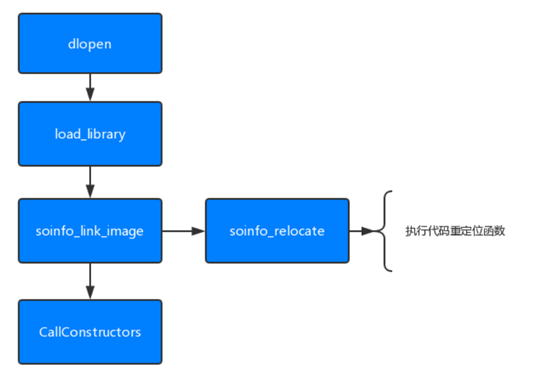

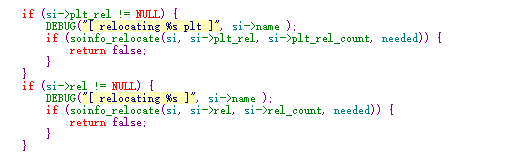

通过前面分析linker加载so的过程，soinfo_link_image调用soinfo_relocate实现重定位，下图是源码中相关调用：

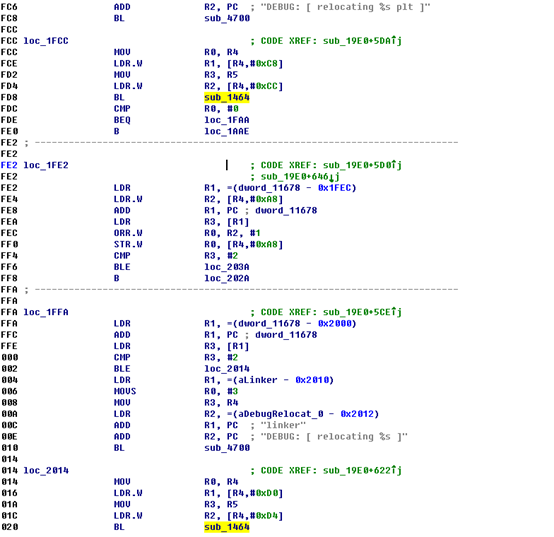

下面是在linker中的对应的汇编代码（ 对于如何找到对应汇编代码，只要在IDA中搜索字符串“[ relocating %s plt ]”就可以找到）：
直接将上面的对sub_1464函数改成对应的”c0 46 c0 46”（thumb nop指令） 就可以。我们知道如果SO本身又调用了其他的SO，此时会优先加载其他的SO，因此注意nop的时机，避免将不是UPX壳的其它SO重定位也执行不了。
2 如何恢复segment段的load的大小
我们知道upx壳的loader会对加密的数据进行解密，解密后的数据大小，就是对应load段的大小。

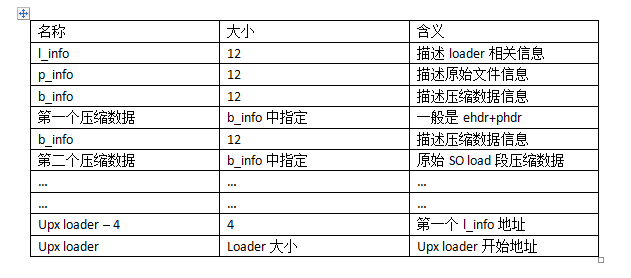

下面是UPX壳部分数据排列顺序：
下面是对应SO文件init入口数据：

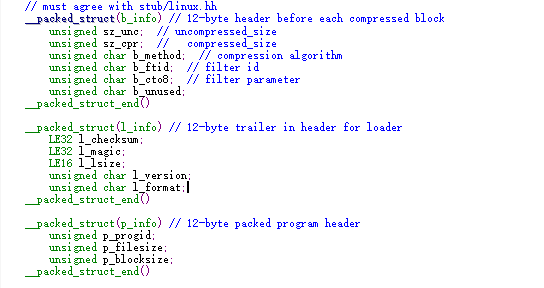

l_info p_info b_info结构大小都为12个字节，如下：

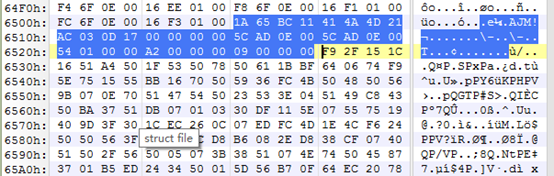

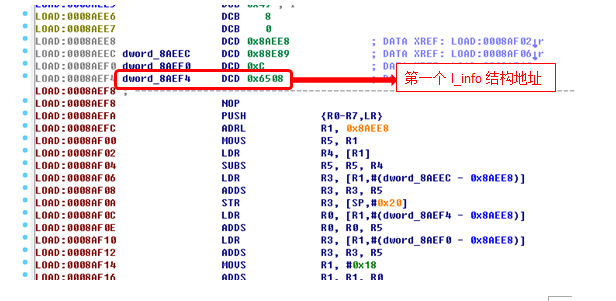

根据上面的loader地址我们知道第一个l_info结构的地址为0x6508。见下图：
我们先不关心l_info和p_info结构，我们只关心b_info结构。对于b_info结构，第一个成员是压缩前的大小，第二个成员是压缩后的大小。因此我们可以通过b_info获取到被压缩数据的压缩前的大小：
从上图可知，第一个b_info结构对应的压缩块：
● 压缩的前大小为:0x154
● 压缩后大小为0xA2

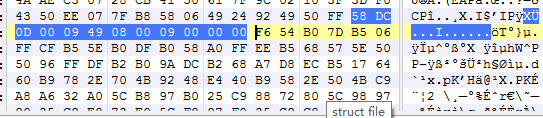

这个块是对应ehdr和phdr的，我们跳过这个块，到达第一个load段对应的b_info结构。其地址为 :0x652C+0xA2 = 0x65CE，见下图：
从上图中对应的b_info结构，我们知道第一个load段压缩前大小为：0XDDC58。
3 内存dump的时机

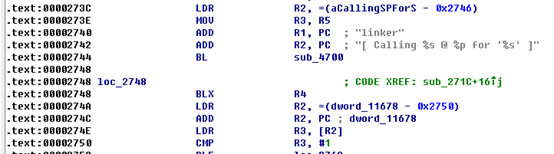

我们必须在UPX解密后，并执行原始SO的init前进行dump。因此我们就在linker执行完第一个init函数，也就是upx的loader函数后开始dump。因此断点的位置下图中的0x274A位置：
4 修复load段

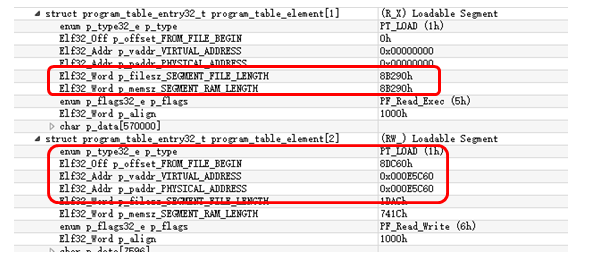

将上图中第一个load段的0x8B290改为我们之前获得0Xddc58。同时将第二个段的文件偏移和虚拟地址偏移改成一样，都为E5C60。
5 修复dynamic段

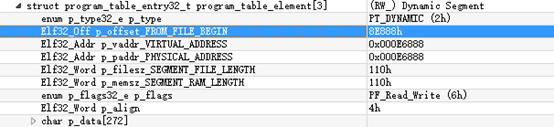

对于UPX壳，原始的dymic段的文件位置被修改了，但是对应加载后的内存的位置并没有修改，因此我们直接将其在文件中的偏移改成与内存偏移一致就OK。如下图：
将0x8E888改成0xE6888。
四 总结
1 将linker中的 soinfo_link_image函数中对soinfo_relocate调用 NOP（避免重定位造成内存dump后IDA分析问题）
2 在upx init（loader）入口处找到第一个l_info地址，从而获取到第一个b_info结构地址；
3 跳过第一个b_info对应的压缩数据块，到下一个压缩段的b_info；
4 从b_info结构中获得压缩前的大小；
5 执行完upx的解压后，从内存中dump UPX壳；
6 将第一个load段的文件大小 虚拟地址大小，物理地址大小都改成压缩前的大小；
7 将第二个段的文件大小，虚拟地址大小，物理地址大小都改成相同；
8 将dysmic修正（将文件偏移改成与虚拟地址偏移一致）；
9 将sht清0（后者在文件结尾找个位置，同时将sht_size清0）。（也可以根据dynamic修复）。
