小爱同学脱离局域网远程控制开关?

末鹿安然 提交于 2020-08-08 16:39:49

小爱同学脱离局域网远程控制开关?

这是几个月前做的一个小项目,也是从大佬那里学来的,为了防止忘记过程,自己做个记录,同时分享给需要的人

这个项目需要用到的东西有:电脑端Arduino IDE,小米手机小爱同学,手机APP点灯·blinker,esp8266nodemcu,以及杜邦线面包板小灯


1、Arduino IDE根据自己的系统安装合适的版本 我目前用的是1.8.9版本

安装esp8266拓展,这里点灯科技提供了资源,需要的小伙伴去找官方开发文档

以及下载安装blinker-Arduino库:

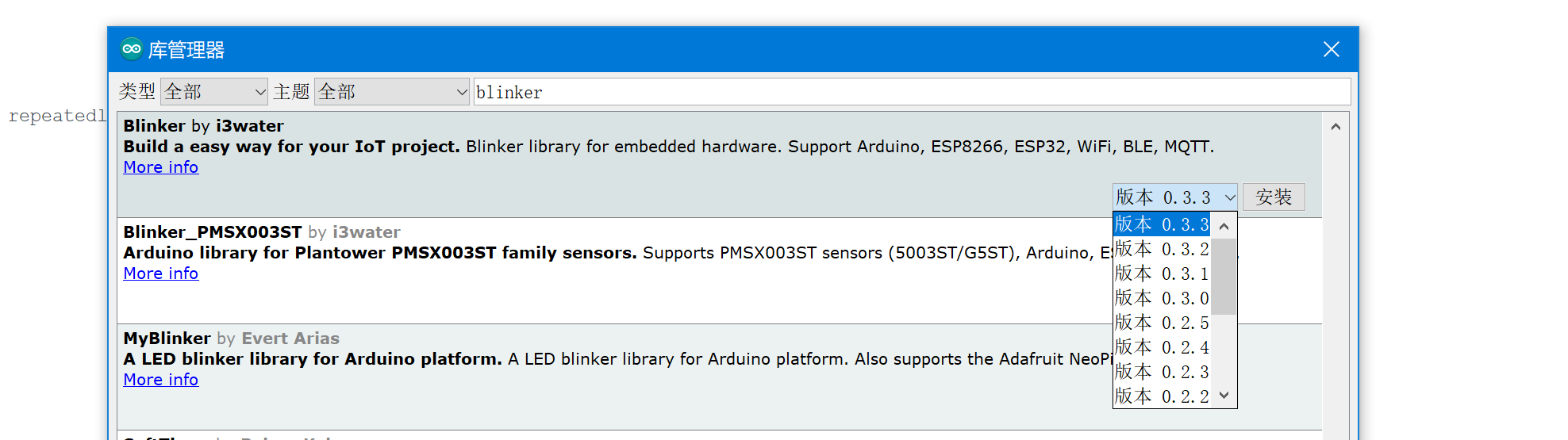

方法一:打开软件IDE,在项目–》加载库–》管理库下搜索blinker进行安装在这里插入图片描述
安装最新版本

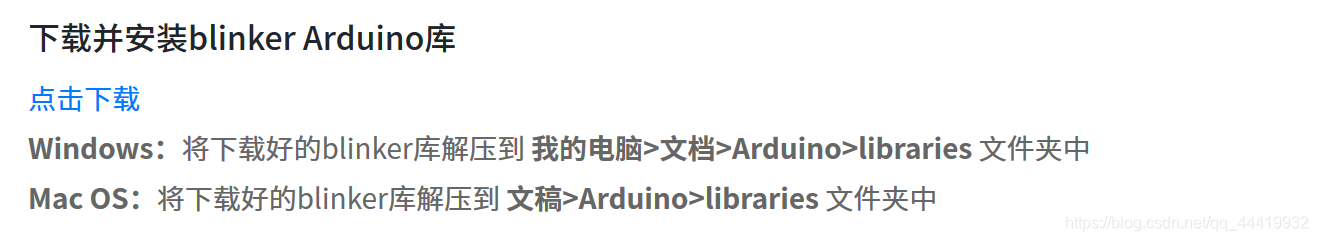

方法二:找到点灯科技官方开发文档,快速入门esp8266WiFi接入
在这里插入图片描述
点击下载,根据要求安装

到目前为止,电脑端的配置就完成了

2、手机APP点灯下载

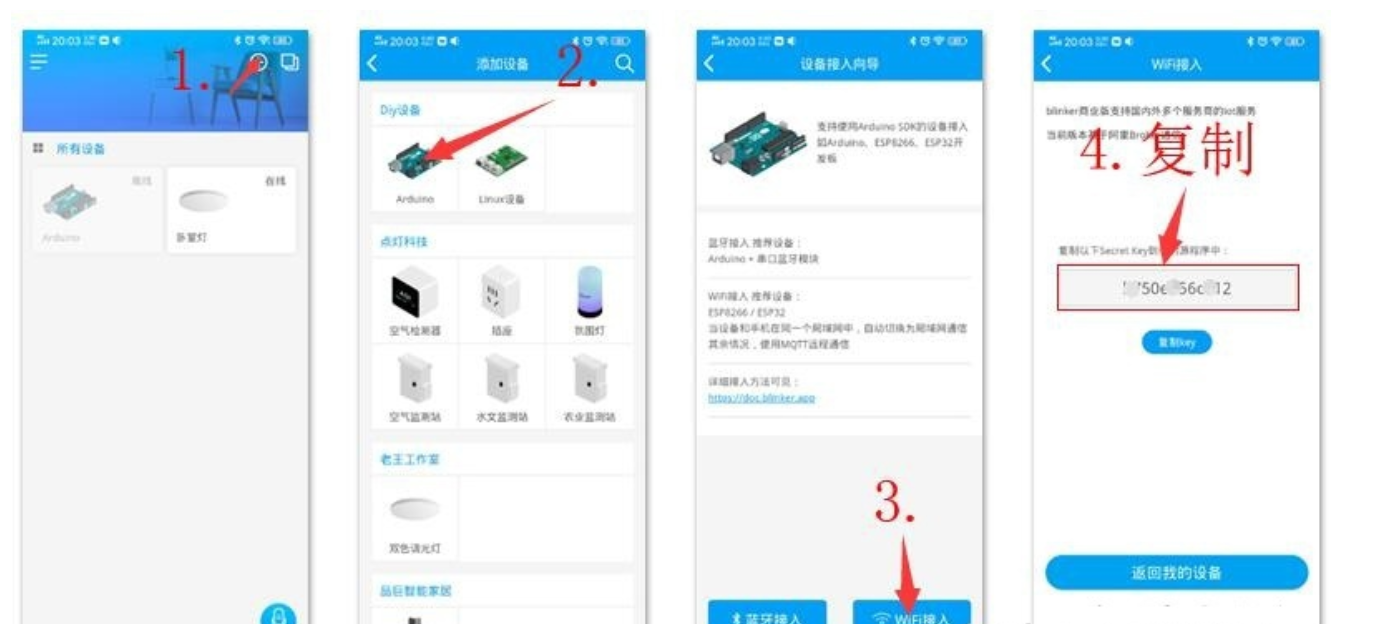

在这里插入图片描述
这样获取到secret Key,到时候代码里要用到

3、打开IDE 新建文件 输入代码

#define BLINKER_WIFI
#define BLINKER_MIOT_MULTI_OUTLET    //设置为小爱多个插座的模式

#include <Blinker.h>
BlinkerButton Button1("btn-km");     //设置blinkerapp内数据键名
BlinkerButton Button2("btn-kckm");   //这里只用了其中三个
BlinkerButton Button3("btn-gckm");
BlinkerText Text1("text_1");


char i;

char auth[] = "密钥(secret Key)";
char ssid[] = "WiFi名称";
char pswd[] = "WiFi密码";

bool oState[5] = { false };    //设置5路开关控制

void miotPowerState(const String & state, uint8_t num)     //小爱同学控制指令
{
    BLINKER_LOG("need set outlet: ", num, ", power state: ", state);
    if(num==1){
      i=D1;          //指定每一路开关对应在开发板上的通道接口
    }else if(num==2){
      i=D2;
    }else if(num==3){
      i=D5;
    }

    if (state == BLINKER_CMD_ON) {
        digitalWrite(i, HIGH);      //这里控制模式都是点动模式

        BlinkerMIOT.powerState("on", num);
        BlinkerMIOT.print();

        oState[num] = true;

    }
    else if (state == BLINKER_CMD_OFF) {
        digitalWrite(i, LOW);

        BlinkerMIOT.powerState("off", num);
        BlinkerMIOT.print();

        oState[num] = false;

        if (num == 0)
        {
            for (uint8_t o_num = 0; o_num < 5; o_num++)
            {
                oState[o_num] = false;
            }
        }
    }
}

void miotQuery(int32_t queryCode, uint8_t num)
{
    BLINKER_LOG("AliGenie Query outlet: ", num,", codes: ", queryCode);

    switch (queryCode)
    {
        case BLINKER_CMD_QUERY_ALL_NUMBER :
            BLINKER_LOG("MIOT Query All");
            BlinkerMIOT.powerState(oState[num] ? "on" : "off", num);
            BlinkerMIOT.print();
            break;
        case BLINKER_CMD_QUERY_POWERSTATE_NUMBER :
            BLINKER_LOG("MIOT Query Power State");
            BlinkerMIOT.powerState(oState[num] ? "on" : "off", num);
            BlinkerMIOT.print();
            break;
        default :
            BlinkerMIOT.powerState(oState[num] ? "on" : "off", num);
            BlinkerMIOT.print();
            break;
    }
}

void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);

    Blinker.vibrate();

    uint32_t BlinkerTime = millis();

    Blinker.print("millis", BlinkerTime);
}


void button1_callback(const String & state)     //点灯app内控制按键触发
{
    BLINKER_LOG("get button state: ", state);
        digitalWrite(D1, HIGH);
        Blinker.print("开门命令已经处理");
        Text1.print("shuju");

}

void button2_callback(const String & state)     //点灯app内控制按键触发
{
    BLINKER_LOG("get button state: ", state);
        digitalWrite(D2, HIGH);

}

void button3_callback(const String & state)     //点灯app内控制按键触发
{
    BLINKER_LOG("get button state: ", state);
        digitalWrite(D5, HIGH);

}


void setup()
{
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);

    pinMode(D1, OUTPUT);
    digitalWrite(D1, LOW);
    pinMode(D2, OUTPUT);
    digitalWrite(D2, LOW);
    pinMode(D5, OUTPUT);
    digitalWrite(D5, LOW);


    Blinker.begin(auth, ssid, pswd);
    Blinker.attachData(dataRead);

    BlinkerMIOT.attachPowerState(miotPowerState);
    BlinkerMIOT.attachQuery(miotQuery);
    Button1.attach(button1_callback);
    Button2.attach(button2_callback);
    Button3.attach(button3_callback);
}

void loop()
{
    Blinker.run();
}

我们的esp8266长这样,在代码中主要用了3路接口,如果有基础的可以看出,分别是D1、D2和D5,看不懂的也没有关系,主要是在这三处:

如果需要小改动的可以用其他端口代替,当然代码中还有其他的地方需要替换

从这里可以看出,在启动后,三个端口的电平为低电平,灯不亮

以及这里可以看出,当小爱同接收到适当命令时,端口输出高电平
废话不多说了,我们将程序烧录,接线

4、打开IDE,连接esp8266

选择开发板,确定端口
在IDE上先验证,再上传

在这里插入图片描述再进行硬件连接:

在这里插入图片描述

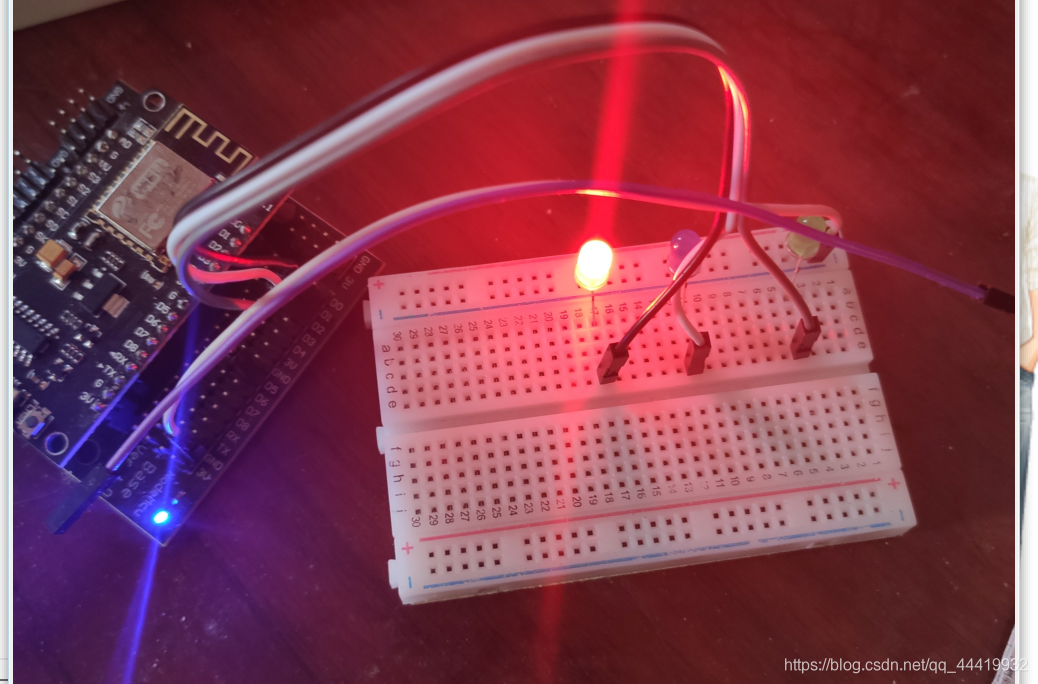

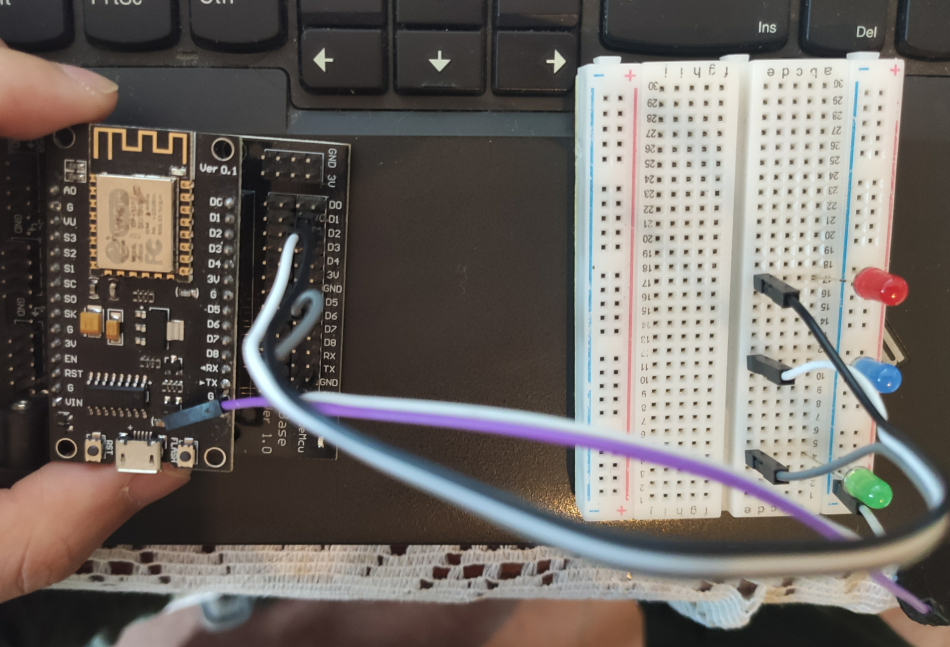

D1接红灯正极,D2接蓝灯正极,D5接绿灯正极,三个小灯的负极一起接到开发板的GND

5、打开点灯app可以看到设备在线

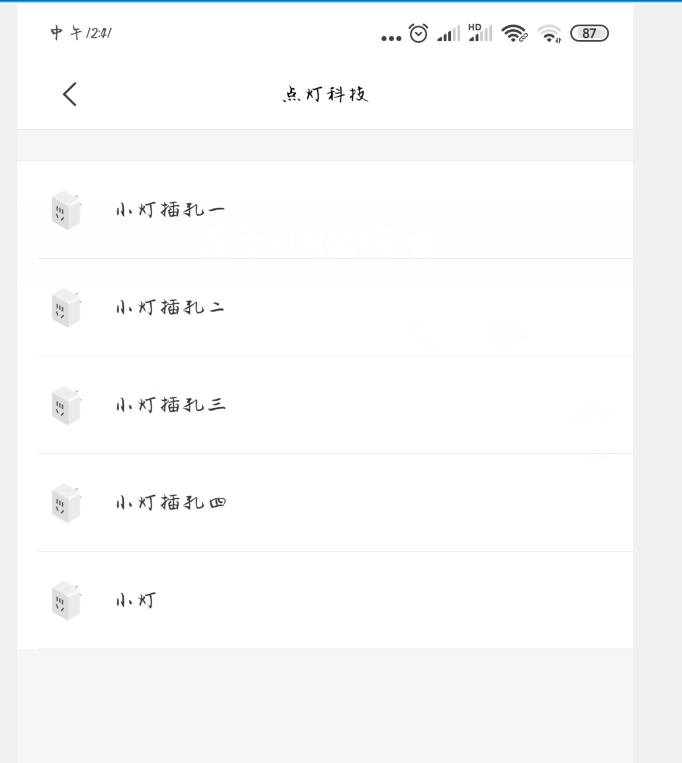

6、我们进入米家APP,在我的–》其他平台设备–》添加点灯科技,关联账号,就可以看到我们有了5个插座开关,其中前面三个是我们三个小灯的开关:

在这里插入图片描述

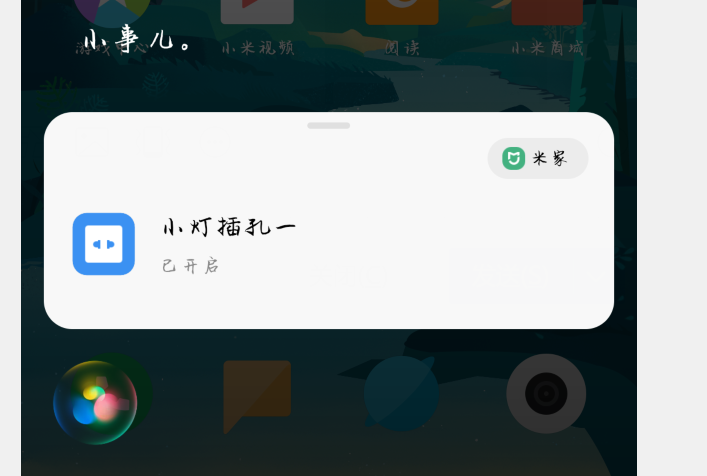

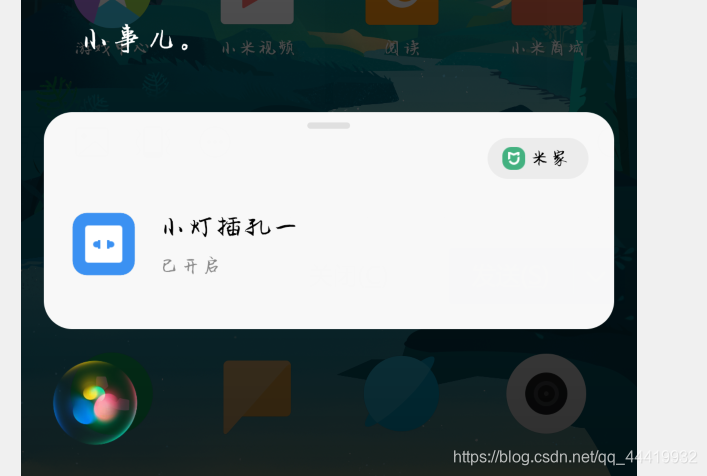

7、我们再进入小爱同学APP新建训练,假如我们D1灯泡是红灯,我们就可以设置你对小爱说的话:打开我的红灯,小爱的回应就是设备控制,选择小灯插座一,打开插座:

以此类推我们就有了打开三个灯泡的指令,关闭三个灯泡的指令

在这里插入图片描述
在这里插入图片描述

感兴趣的小伙伴快来试试吧
