硬件原理图设计（1）----框架设计
匠心源---工作室
技术交流群（744140106）
博客地址（https://blog.csdn.net/weixin_43854435）
二〇二零年7月
文章描述
本文主要描述当前imx6ul的硬件设计框架。让感兴趣的人了解我们的imx6ul计划做成什么样子？为什么这么做？
硬件方案：
限于imx6ul的特性和廉价性，当前imx6ul定位于低功耗产品的中端平台。开发这个平台目的主要为我们后面随之而来的各种工业或物联网关方案，简单语音处理方案，低功耗人机界面平台，高端传感器，一些1，2类穿戴式医疗产品方案以及这些方案的结合体等。
- 为了呈现上述效果，我们必须引出支撑这些特殊方案的功能。为了支撑物联网或者工业网络的业务功能，所以必须引出支持以下接口的功能：
- 支持太网网口的RGMII；
- 支持wifi&蓝牙的sdio；
- 支持can的接口；
- 支持485的uart接口；
- 支持232的uart接口；
- 支持usb接口；
- 支持lora的uart接口；
- sim卡专用接口；
- 为了支撑语音对讲，和HMI之类方案，所以必须引出支持一下接口功能：
- I2S接口；
- rgb显示接口或者可以转换lvds或者hdmi的rgb接口等；
- i2c做触摸接口。
- 高端传感器：
- ADC接口；
- pwm控制接口；
- 其他和上述工业类似；
- camera采集；

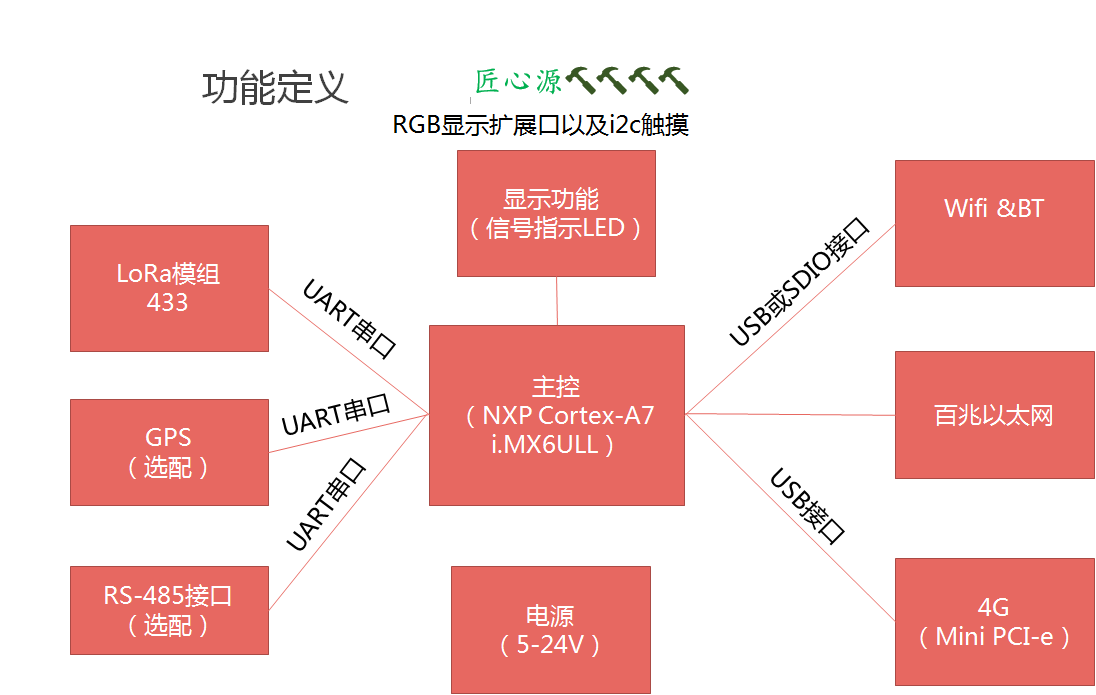

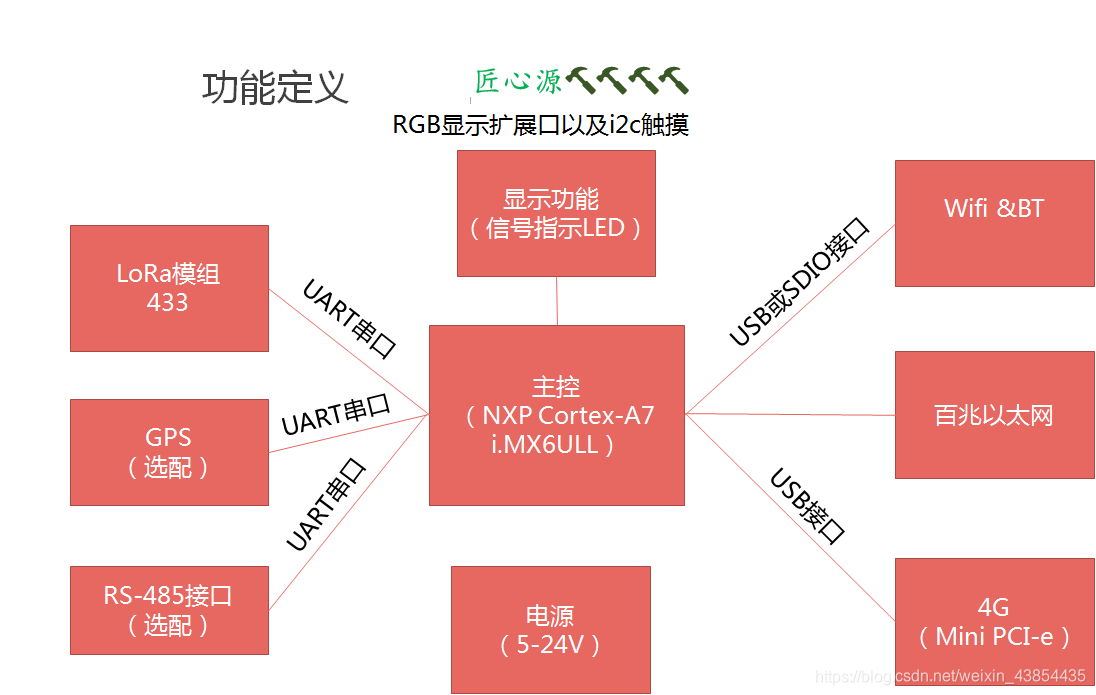

大体构造如下：
框架
根据上述方案，以及后续设计需求，计划本次设计分为两个阶段。第一阶段为核心板评估阶段；第二阶段为底板模块化阶段。
在第一阶段，类似于开发板。但是主要目的是评估核心板，我们会将imx6ul评估板分为两部分，一部分为核心最小系统部分，此部分仅仅是cpu+ram+rom以及扩展接口；一部分为底板部分，汇总于上述所有接口的一个样列集成，即将wifi，rgb显示，语音对讲等都做在底板上，此阶段目的主要是开发各类功能，评估核心板，其目的是在后续对应方案设计时，核心板部分不需要设计，毕竟这部分对于layout的设计需求稍高，且设计成本定制成本高。
第二阶段此时会将底板抽调出各个部分，例如让语音对讲作为一个单独模块，lcd显示作为单独模块；wifi蓝牙作为一个独立模块；485独立；usb的232独立；sim卡独立。其目的是为了考虑后续做各个方案时，方便裁剪移植；同时也方便做其他平台时，可以通用。

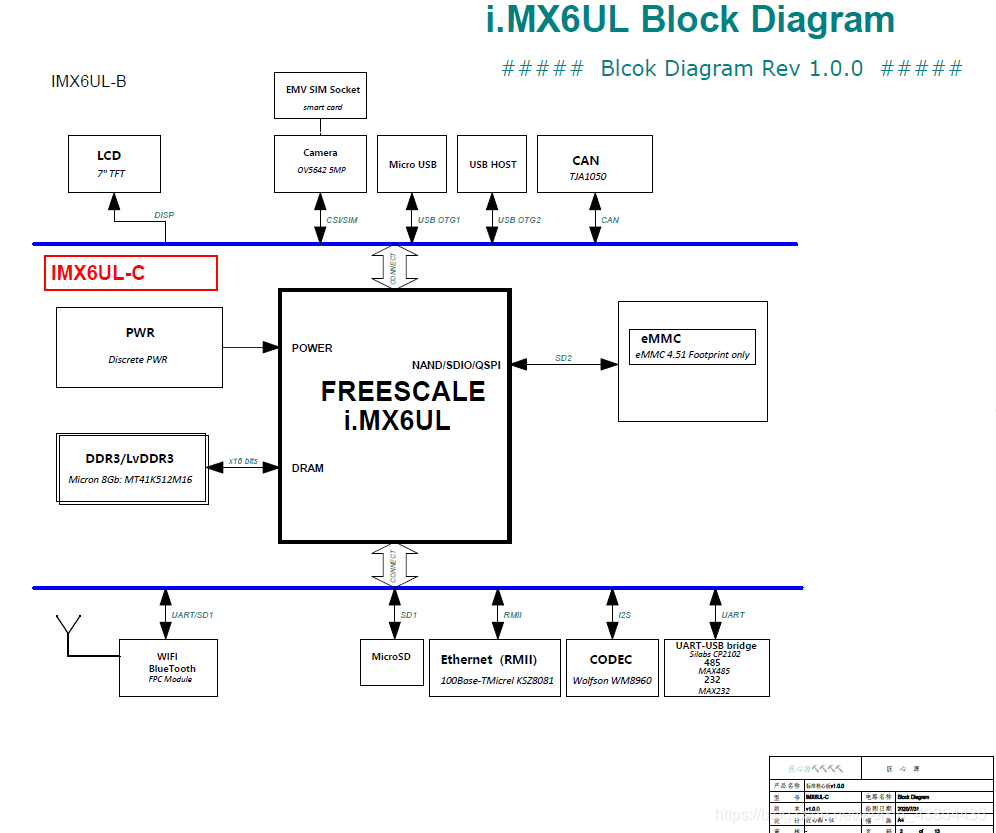

硬件框架图
总结
以上描述可能在设计中会有所调整。我们的原理图已经绘制完成，正在处于layout阶段，后续文档会就当前的原理图设计来分析阐述分享。待分享结束后，会将各个原理图汇总上传于我们的qq群文件中，有兴趣可以关注744140106，也可以在群中留言讨论问题。
