Vue怎么使用Echarts创建图表

由 空扰寡人 提交于 2020-05-08 19:46:51

摘要：在后台管理系统中，我们经常会遇到图表，比如说：柱形图，饼状图，折线图，雷达图等等，而用来写图表插件有很多，我这里主要介绍Echarts在项目里怎么使用，官网地址如下：https://echarts.baidu.com/index.html，详细信息请阅览他们的官网文档和实例，各种图表都比较完善。



本文流程：

1.安装插件→2.引入Echarts→3.创建图表→4.修改样式→5.接入数据



一.安装插件

方法一：npm安装Echarts

npm install echarts -S

方法二：cnpm安装Echarts

1.首先我们需要安装cnpm

npm install -g cnpm --registry=https://registry.npm.taobao.org

2.然后

cnpm install echarts -S



二.引入Echarts

方法一：全局引入

打开main.js文件引入Echarts

import echarts from 'echarts'

然后将echart添加到vue的原型上，这样就可以全局使用了

Vue.prototype.$echarts = echarts

方法二：局部引入

全局引入会将所有的echarts图表打包，导致体积过大，所以我觉得最好还是按需要来局部引入，比如我们需要引入一个柱状图

// 引入基本模板
let echarts = require('echarts/lib/echarts')
// 引入柱状图组件
require('echarts/lib/chart/bar')
// 引入提示框和title组件
require('echarts/lib/component/tooltip')
require('echarts/lib/component/title')

这里require直接从 node_modules 中查找文件位置进行引入



三.创建图表

当你安装完插件和在页面里面引入图表之后，那么恭喜你可以创建图表了~

第一步：你首先得创造一个图表的容器，宽高必须是行内样式，单位必须是px

<template>
       <div id="myChart" :style="{width: '1000px', height: '600px'}"></div>
</template>

注意：这样会出现一个问题，因为由于必须固定好宽高，你缩小屏幕的时候，图表不会随之适应的缩小，刷新页面才能适应，解决方法的实现请接着往下看

第二步：绘制图表，这里我们要注意，echarts初始化应在钩子函数mounted()中，挂载之后调用

<script>
        export default {
             data() {
                    return {

                   }
              },
             //钩子函数
             mounted(){
                   this.draw();
             },
             methods: {
                   draw(){
                       // 初始化echarts实例
                        let myChart = this.$echarts.init(document.getElementById('myChart'))
                       // 绘制图表
                       var option = {
                            //此处占用篇幅过大，先省略等下会进行解释
                       }
                       //防止越界，重绘canvas
                       window.onresize = myChart.resize;
                       myChart.setOption(option);//设置option
                   }
              }
         }
</script>

解释：

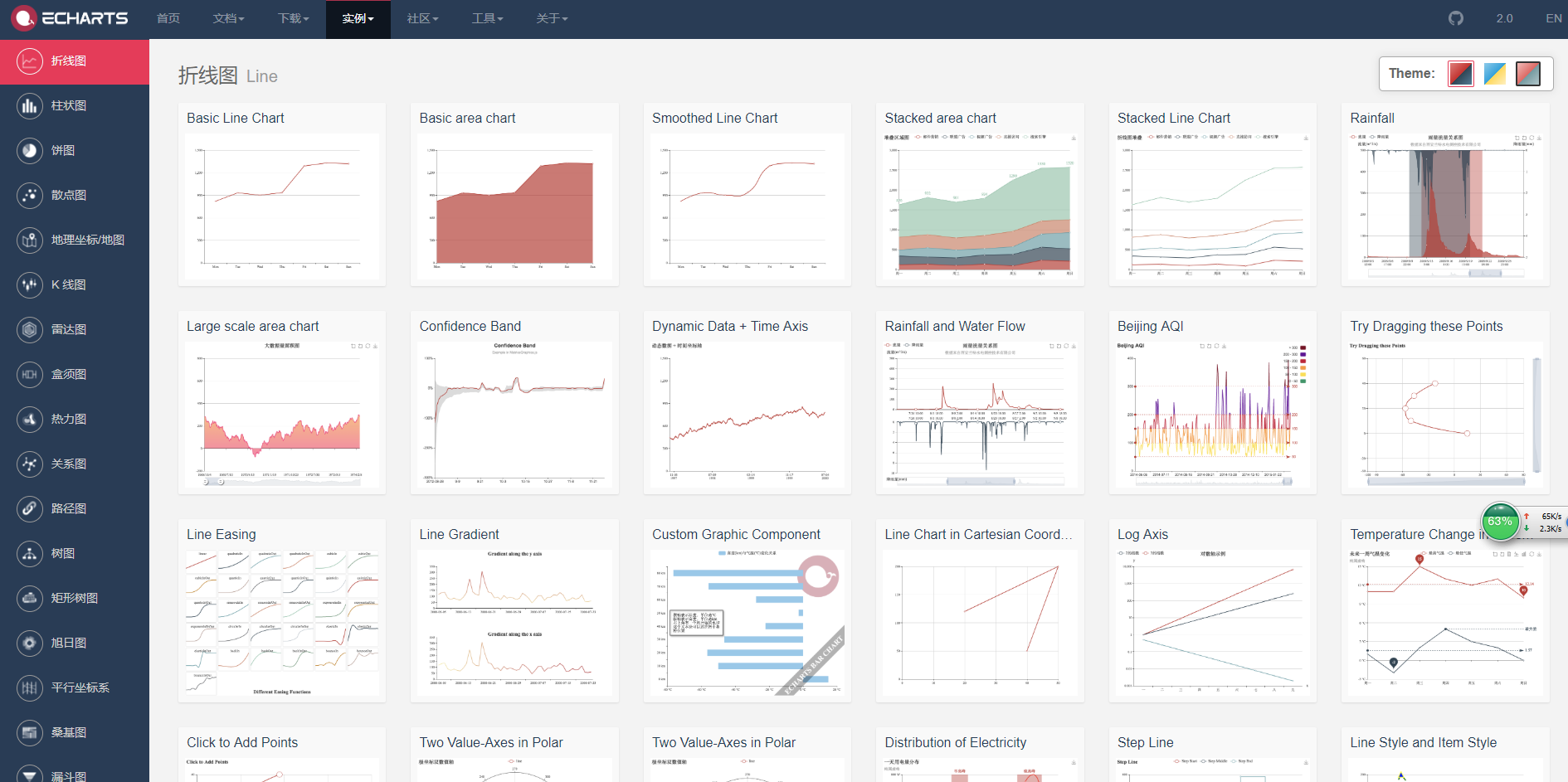

第一点：省略处为绘制图表的代码，首先，你打开Echarts官网，找到实例，选取你项目里面需要用到的图表模板（样式差不多就行，下文会教你如何修改图表样式），点进去，然后你可以看到左侧的代码，把option = {}括号里面的内容放置到我上方省略的代码处，运行，你页面即可以看到你所需要的图表；

第二点：下方代码防止越界，重汇canvas处，即为可以解决掉屏幕缩小，图表不会随之适应的缩小的方法，原理为当浏览器发生resize事件的时候，让其触发echart的resize事件，重绘canvas

//防止越界，重绘canvas
window.onresize = myChart.resize;
myChart.setOption(option);//设置option



四.修改样式

当你创建完图表之后，你会发现你的图表和UI给的样式差距太大，这样写肯定是不能过关的，所以你得修改图表样式，现在我从图表的左上角说到右下角，如何去更改图表样式，首先先上两张图表的差异图：

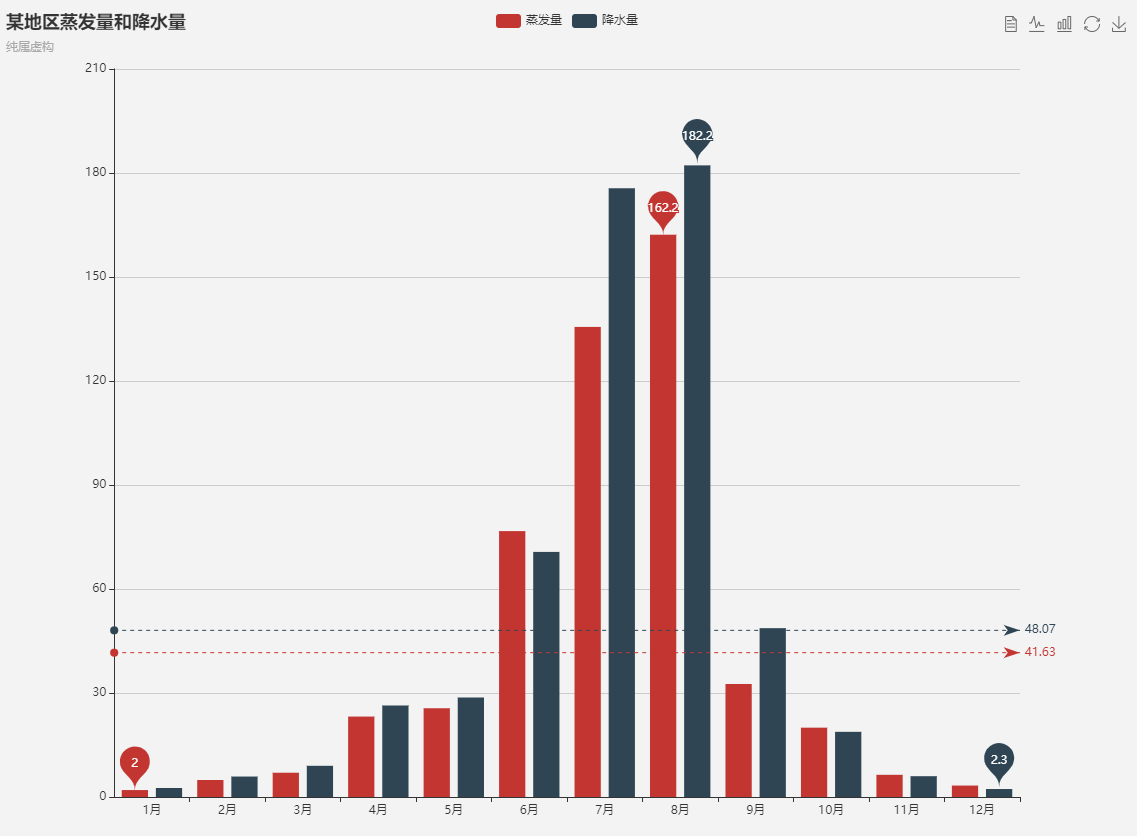

图一为Echarts未修改过的柱形图：

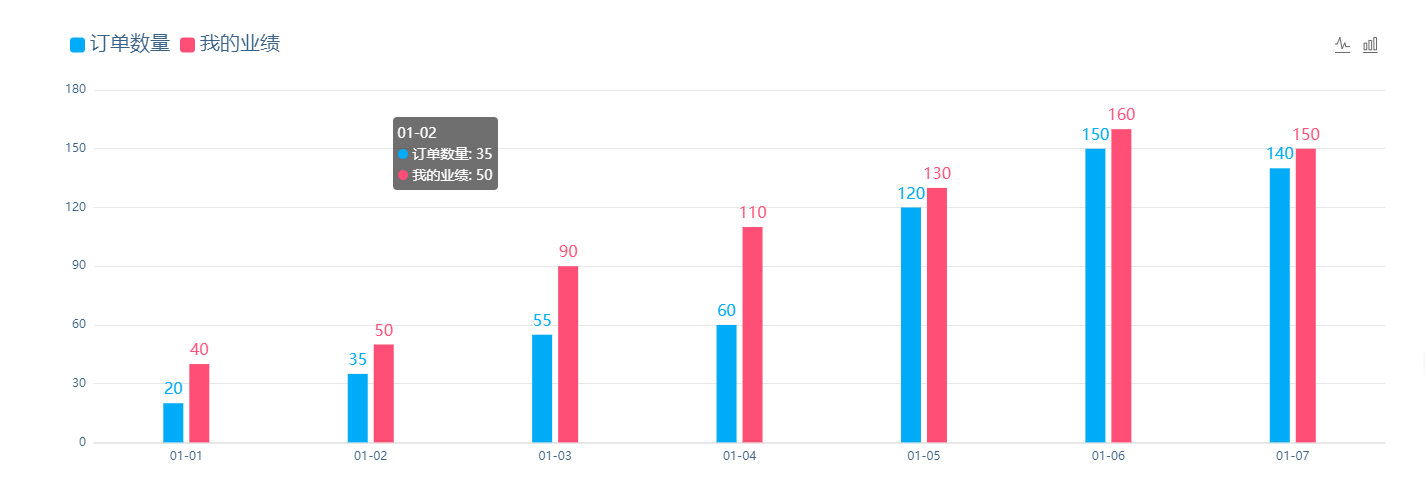

图二为修改样式之后的柱形图：



样式修改方法：

1.左上角图例处：

//图例
legend: {
      data: ['降水量'],//与series的name对应
       left: '75%',//图例的离左边位置，可以用像素，可以用百分比，也可以用center，right等
       top: 12px,//图例离顶部的位置
       itemWidth: 10,//图例图标的宽
       itemHeight: 10,//图例图标的高
       textStyle: {
             color: '#878787',//文字的具体的颜色
        }
},

2.右上角切换图形处：

toolbox: {
       show : true,//显示
       feature : {
              magicType : {show: true, type: ['line', 'bar']},
       },//柱形图和折线图切换
       right: '6%',//离右边的距离
},

3.中部图表X轴修改：

//x轴
xAxis: {
        type: 'category',
        data: ['1月', '2月', '3月', '4月', '5月'],//x轴的数据
        splitLine: {show: false},//去除网格分割线
        // splitArea: {show: true},//保留网格区域
        axisLine: {//坐标线
               lineStyle: {
                     type: 'solid',
                     color: '#d8d8d8',//轴线的颜色
                     width:'1'//坐标线的宽度
               }
        },
        axisTick: {//刻度
              show: false//不显示刻度线
        },
        axisLabel: {
              textStyle: {
                    color: '#878787',//坐标值的具体的颜色
              }
        },
        splitLine: {
              show: false//去掉分割线
        },
 },

4.中部图表Y轴修改：

yAxis: {
      name: '单位：次',//轴的名字，默认位置在y轴上方显示,也可不写
      max: 30,//最大刻度
      type: 'value',
      axisLine: {//线
              show: false
      },
      axisTick: {//刻度
              show: false
      },
      axisLabel: {
              textStyle: {
                     color: '#878787',//坐标值得具体的颜色
              }
      },
      minInterval: 5,//标值的最小间隔
      splitLine: {
              lineStyle: {
                      color: ['#f6f6f6'],//分割线的颜色
              }
      }
},

5.柱状图形修改：

series: [{
       name: '数量',//每组数据的名字，与图例对应
       data: [200, 300, 400, 350, 100],//数据
       type: 'bar',//柱状图
       itemStyle: {
            normal: {
                 color: '#FD6B71',//设置柱子颜色
                 abel: {
                        show: true,//柱子上显示值
                        position: 'top',//值在柱子上方显示
                         textStyle: {
                                color: '#FD6B71'//值得颜色
                         }
                  }
             }
        },
        barWidth: 15//设置柱子宽度，单位为px
 }],

 好吧！整体代码我也发一份，当你安装好插件和全局引入后，你可以用以下代码进行测试有没有成功，代码如下：

<template>
       <div class="MyAchievement">
            <div class="MyAchievement-echart">
                   <div class="echart-title">我的业绩</div>
                   <div class="echart-content">
                        <div id="myChart" :style="{width: '1500px', height: '460px'}"></div>
                   </div>
            </div>
       </div>
</template>

<script>
export default {
    data() {
        return {

        }
    },
    mounted(){
        this.drawLine();
    },
    methods: {
        drawLine(){
            var myChart = this.$echarts.init(document.getElementById('myChart'));//获取容器元素
            var option = {
                tooltip : {
                    trigger: 'axis'
                },
                grid: {
                    left: '6%',
                    right: '6%',
                    bottom: '6%',
                    containLabel: true
                },
                legend: {
                    data:['订单数量','我的业绩'],
                    left: '6%',
                    top: 'top',
                    itemWidth: 15,//图例图标的宽
                    itemHeight: 15,//图例图标的高
                    textStyle: {
                        color: '#3a6186',
                        fontSize:20,
                    }
                },
                toolbox: {
                    show : true,
                    feature : {
                        magicType : {show: true, type: ['line', 'bar']},
                    },
                    right: '6%',
                },
                calculable : true,
                xAxis : [
                    {
                        type : 'category',
                        data : ['01-01','01-02','01-03','01-04','01-05','01-06','01-07'],
                        splitLine: {show: false},//去除网格分割线
                        axisTick: {//刻度
                            show: false//不显示刻度线
                        },
                        axisLine: {//坐标线
                            lineStyle: {
                                type: 'solid',
                                color: '#e7e7e7',//轴线的颜色
                                width:'2'//坐标线的宽度
                            }
                        },
                        axisLabel: {
                            textStyle: {
                                color: '#3a6186',//坐标值的具体的颜色
                            }
                        },
                        splitLine: {
                            show: false//去掉分割线
                        },
                    }
                ],
                yAxis : [
                    {
                        type : 'value',
                        axisLine: {//线
                            show: false
                        },
                        axisTick: {//刻度
                            show: false
                        },
                        axisLabel: {
                            textStyle: {
                                color: '#3a6186',//坐标值的具体的颜色
                            }
                        },
                        splitLine: {
                            lineStyle: {
                                color: ['#e7e7e7'],//分割线的颜色
                            }
                        }
                    }
                ],
                series : [
                    {
                        name:'订单数量',
                        type:'bar',
                        barWidth: 20,
                        data:[20, 35, 55, 60, 120, 150, 140],
                        itemStyle: {
                            normal: {
                                color: '#00abf7',//设置柱子颜色
                                label: {
                                    show: true,//柱子上显示值
                                    position: 'top',//值在柱子上方显示
                                    textStyle: {
                                        color: '#00abf7',//值的颜色
                                        fontSize:16,
                                    }
                                }
                            }
                        },
                    },
                    {
                        name:'我的业绩',
                        type:'bar',
                        barWidth: 20,
                        data:[40, 50, 90, 110, 130, 160, 150],
                        itemStyle: {
                            normal: {
                                color: '#ff4f76',//设置柱子颜色
                                label: {
                                    show: true,//柱子上显示值
                                    position: 'top',//值在柱子上方显示
                                    textStyle: {
                                        color: '#ff4f76',//值的颜色
                                        fontSize:16,
                                    }
                                }
                            }
                        },
                    }
                ]
            };
            //防止越界，重绘canvas
            window.onresize = myChart.resize;
            myChart.setOption(option);//设置option
        }
    }
}
</script>

<style lang="scss" scoped>
        .MyAchievement{
          display: flex;
          flex-direction: column;
          padding:0px 90px;
        }
        .MyAchievement .MyAchievement-echart{
            width: 100%;
            height: 570px;
            border-radius: 10px;
            border:1px solid #d3d9e9;
            box-shadow: 4px 6px 10px -2px #d3d9e9;
            background-color: #fff;
            display: flex;
            flex-direction: column;
        }
        .MyAchievement-echart .echart-title{
            width: 100%;
            height: 70px;
            background-color: #00abf7;
            border-top-left-radius: 10px;
            border-top-right-radius: 10px;
            font-size: 26px;
            color: #fff;
            text-align: center;
            line-height: 75px;
        }
        .MyAchievement-echart .echart-content{
            width: 100%;
            height: 500px;
            display: flex;
            // align-items: center;
            justify-content: center;
        }
        .echart-content #myChart{
            margin-top: 35px;
        }
</style>







五.接入数据

就比如上方柱形图，数据为data: [200, 300, 400, 350, 100],我们通过调用接口，把接口数据替换掉之前写死的数据即可，比如：

axios({
       method:'POST',
       url:this.API.drawline,
}).then(response => {
       //获取数据
       this.draw= response.data;
       //把原先写死的数据替换为接口数据即可
       //......
}).catch(err => {
       console.log(err);
})

 然后，后台返回的参数也许是上面那个格式的，我们直接替换就好，但也可能返回这种格式：

[
     {
         num: 16,
         money: 500,
         day: "2019-03-15"
      },
      {
         num: 17,
         money: 540,
         day: "2019-03-16"
      },
]

这样我们就需要把参数取出放到一个新数组里面，再进行调用；

var newArrayday  = [];//日期新数组
var newArraynum  = [];//订单数量新数组
var newArraymoney  = [];//我的业绩新数组
var j1 = 0;
var j2 = 0;
var j3 = 0;
for(let i in this.draw){
    newArrayday[j1++] = this.draw[i].day
    newArraynum[j2++] = this.draw[i].num
    newArraymoney[j3++] = this.draw[i].money
}
console.log(newArrayday)
console.log(newArraynum)
console.log(newArraymoney)
this.daylist=newArrayday;//定义
...

然后我们需要把之前图表方法里面的死数据替换成接口数据，这里需要注意，我们调用之后发现我们取到的数据为空，是因为我们图表调用方法写在了mounted里面了，我们需要把方法移至到接口成功方法里面：

axios({
       method:'POST',
       url:this.API.drawline,
}).then(response => {
       //成功调用图表方法
       this.drawLine();
}).catch(err => {
       console.log(err);
})





总结：希望对大家有所帮助，觉得好的可以点个关注，以后方便再来预览，也可以对我其他博客进行评价，一起学习，一起成长，有什么问题欢迎留言，我将第一时间更改，也谢谢大家能阅读到这里，你们的支持是我前进的动力！



原文出处：https://www.cnblogs.com/hejun26/p/10456774.html
