海思HI35xx平台软件开发快速入门之H264解码实例学习

ref ：https://blog.csdn.net/wytzsjzly/article/details/82500277

---



前言

  H264视频编码技术诞生于2003年，至今已有十余载，技术相当成熟，它的优势在于有高的视频的压缩率，利用帧间和帧内预测（Estimation）、变换（Transform）和反变换、量化（Quantization）和反量化、环路滤波（Loop Filter）、熵编码（Entropy Coding）等视频编码技术，可以实现高质量、低码率的视频流编码。H.264提供了网络抽象层NALU（Network Abstraction Layer）概念对编码出来的视频码流进一步格式封装，使得H.264的文件能容易地在不同网络上传输，以达到低带宽占用、低播放延时的目的。相信在未来几年H.264仍是视频编码的主流技术，尽管在2013年提出了H.265新一代视频编码技术，但是H265的压缩率仅仅提高40%，复杂程度却提升%50以上，这对硬件性能提出新的要求。本文讲述如何在海思HI35xx平台上实现H.264解码。



背景知识

  先来弄清楚视频格式和视频编码的相互关系，视频格式可以理解为一个容器，它将编码器生成的多媒体内容（视频，音频，字幕，章节信息等）混合封装在一起的标准，这样就能很好处理视频、音频、字幕的播放同步问题，常见的视频格式有mp4、avi、flv、rmvb、mkv等等。视频编码属于后处理技术，它其实是非必须的，但是从摄像机采集出来的数据十分庞大，不适合网络传输和存储，故需要对视频进行编码压缩，以达到低码率、高成像质量的目的，常见的视频编码技术有h.263，h.264，mpeg-4。接下来我们了解一下海思HIMPP平台解码的概念，HIMPP平台音视频编解码架构遵循下图所示的数据处理流程。H264解码实例走的是HARD DISK->VDEC->VPSS->VO->显示器的流程，这个流程一定要熟悉牢记，代码实现都是围绕这条主线来编写的。



H264解码实例

  实例源码很简单，先来了解一下实现H.264解码实例的几个函数，以达到了解实例源码大概构造组成，然后再对每个函数进行具体分析。

1. /*

2. **函数描述：linux标准信号捕捉函数

3. **函数功用：接收Ctrl+C信号，用来退出程序，并销毁HIMPP调用

4. */

5. HI_VOID SAMPLE_VDEC_HandleSig(HI_S32 signo)

6. {

7. ......

8. }

9. /*

10. **函数描述：用于音视频文件读写推流

11. **函数功用：用fread等文件操作函数读取音视频文件，并解析后推送HIMPP进行解码

12. */

13. int SAMPLE_COMM_VDEC_H264_SendStream( VdecThreadParam *pArgs)

14. {

15. ......

16. }

17. }

18. /*

19. **函数描述：HIMPP系统初始化

20. **函数功用：配置HIMPP系统的各项参数以满足对目标进行编解码

21. */

22. HI_S32 HI_S32 SAMPLE_VDEC_VdhH264(char *filename)

23. {

24. ......

25. }

26.

27. /*

28. **主函数

29. */

30. int main(int argc, char *argv[])

31. {

32. ......

33. }

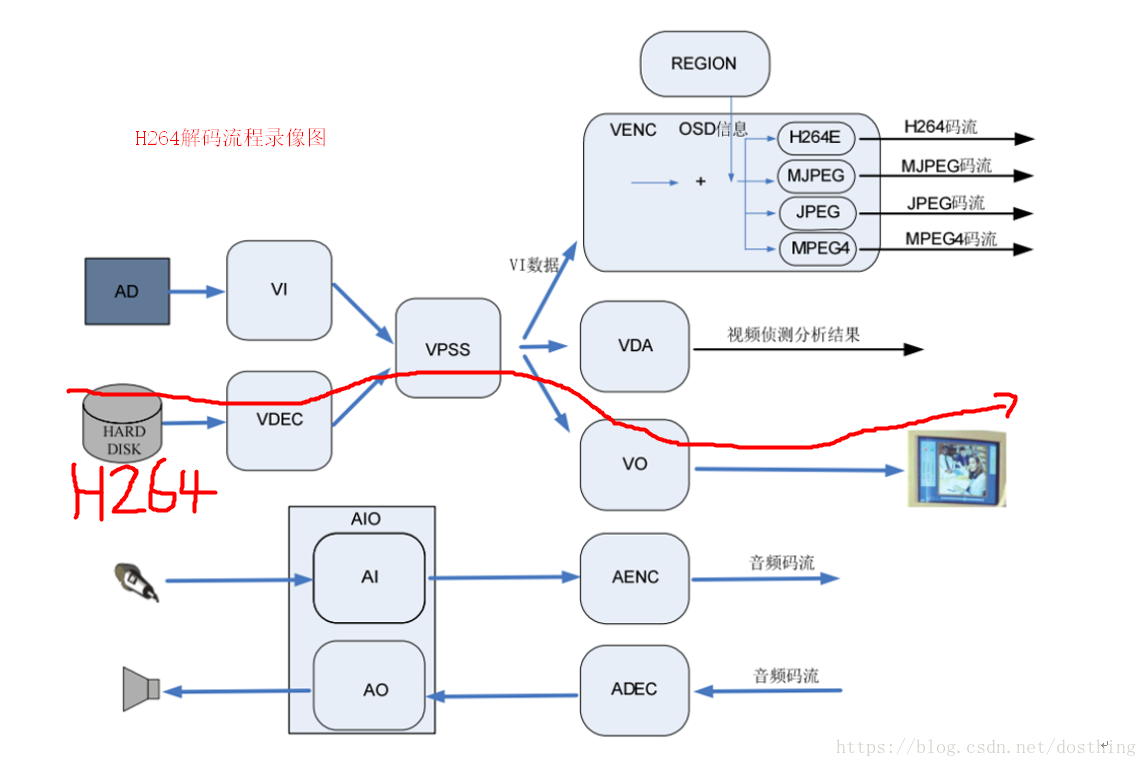

  下面重点讲解SAMPLE_VDEC_VdhH264(char*filename)这个函数，它是H264解码样例的重点函数。HIMPP系统的API函数是海思提供的SDK开发包，调用它相关的接口，在编译时必须将其提供的相应库文件进行包含编译。下面结合样例程序讲述如何使用HIMPP提供的API实现自己的业务逻辑。H.264视频解码实例走的是HARDDISK->VDEC->VPSS->VO->显示器的处理流程，这个过程可以细分为八大步骤，这八大步骤在其他类型的音视频编解码样例也类似，可以说这八大步骤是使用海思HIMPP API的灵魂。下面简单介绍这个八大步骤的内容：

Step1：初始化HIMPP SYS和通用VB缓冲，包括设置缓冲区的大小，缓冲区块的数目。需要注意的是，在设置通用VB参数之前，必须确保HIMPP系统已经退出，否则设置失败。

Step2：设置通用缓冲区的公共缓冲池属性。

Step3：配置解码器，包括指定解码类型，这里是H.264解码样例，当然选PT_H264啦，然后指定视频大小、解码优先级等等。然后创建解码通道，并是能加收解码流。

Step4：配置VPSS参数，VPSS是对VDEC解码后的流进行处理，如裁剪、降噪等，MPEG解码实例从简单应用出发，仅仅按默认的方式配置VPSS。

Step5：配置VO参数，这一步也很关键，因为它指定了画面输出，包括常见的HDMI和VGA，主要是配置输出显示，图层属性设置、输出位置等信息。

Step6：绑定VDEC与VPSS，实现H264解码流程。

Step7：绑定VPSS与VO，实现H264解码流程。

Step8：推送视频流数据，这一步需要文件读写配合使用，对于H264一般做法是先从NALU层中找到视频I帧，然后将I帧推流至VDEC，紧接下来就按帧推送就好了，该注意的是H264解码必须先推送I帧，否则会视频会花屏。

1. /*

2. **函数功能：HIMPP系统初始化及配置

3. **HARDDISK->VDEC->VPSS->VO->显示器的处理流程

4. */

5. HARDDISK->VDEC->VPSS->VO->显示器的处理流程

6. HI_S32 SAMPLE_VDEC_VdhH264(char *filename)

7. {

8. VB_CONF_S stVbConf, stModVbConf;

9. HI_S32 i, s32Ret = HI_SUCCESS;

10. VdecThreadParam pstVdecSend;

11. SIZE_S stSize;

12. VO_PUB_ATTR_S stVoPubAttr;

13. VO_VIDEO_LAYER_ATTR_S stVoLayerAttr;

14. stSize.u32Width = HD_WIDTH;

15. stSize.u32Height = HD_HEIGHT;

16.

17. /************************************************

18. step1: HIMPP系统初始化以及通用视频缓冲池配置

19. *************************************************/

20. MPP_SYS_CONF_S stSysConf = {0};

21.

22. memset(&stVbConf,0,sizeof(stVbConf));

23. stSize.u32Width = HD_WIDTH; //指定宽度

24. stSize.u32Height = HD_HEIGHT; //指定高度

25. stVbConf.u32MaxPoolCnt = 1; //指定最大缓冲池数量，我们只创建一路H264解码

26. stVbConf.astCommPool[0].u32BlkSize = (stSize.u32Width * stSize.u32Height* 4) >> 1; //指定缓冲池大小，经验值一般为分辨率的1.5倍左右，这里取2倍

27. stVbConf.astCommPool[0].u32BlkCnt = 3;

28. memset(stVbConf.astCommPool[0].acMmzName,0,sizeof(stVbConf.astCommPool[0].acMmzName));

29.

30. HI_MPI_SYS_Exit(); //设置前先去初始换HIMPP调用

31.

32. for(i=0;i<22;i++)

33. {

34. HI_MPI_VB_ExitModCommPool(i);

35. }

36. for(i=0; i<256; i++)

37. {

38. HI_MPI_VB_DestroyPool(i);

39. }

40. HI_MPI_VB_Exit();

41.

42. s32Ret = HI_MPI_VB_SetConf(&stVbConf);//配置缓冲池

43. if (HI_SUCCESS != s32Ret)

44. {

45. hidebug("HI_MPI_VB_SetConf failed!\n");

46. return HI_FAILURE;

47. }

48. s32Ret = HI_MPI_VB_Init();//缓冲池初始化

49. if (HI_SUCCESS != s32Ret)

50. {

51. hidebug("HI_MPI_VB_Init failed!\n");

52. return HI_FAILURE;

53. }

54. stSysConf.u32AlignWidth = 16;

55. /*set config of mpp system*/

56. s32Ret = HI_MPI_SYS_SetConf(&stSysConf);//HIMPP配置

57. if (HI_SUCCESS != s32Ret)

58. {

59. hidebug("HI_MPI_SYS_SetConf failed!\n");

60. return HI_FAILURE;

61. }

62. s32Ret = HI_MPI_SYS_Init(); //HIMPP系统初始化

63. if (HI_SUCCESS != s32Ret)

64. {

65. hidebug("HI_MPI_SYS_Init failed!\n");

66. return HI_FAILURE;

67. }

68. /************************************************

69. step2: 系统缓冲池模块初始化配置

70. *************************************************/

71. memset(&stModVbConf, 0, sizeof(VB_CONF_S));

72. stModVbConf.u32MaxPoolCnt = 2;

73. stModVbConf.astCommPool[0].u32BlkSize = (stSize.u32Width * stSize.u32Height* 4) >> 1;;

74. stModVbConf.astCommPool[0].u32BlkCnt = 5;

75.

76. stModVbConf.astCommPool[1].u32BlkSize = (stSize.u32Width * stSize.u32Height* 4) >> 1;;

77. stModVbConf.astCommPool[1].u32BlkCnt = 5;

78.

79. HI_MPI_VB_ExitModCommPool(VB_UID_VDEC);

80. HI_MPI_VB_SetModPoolConf(VB_UID_VDEC, &stModVbConf);

81. HI_MPI_VB_InitModCommPool(VB_UID_VDEC);

82.
83.

84. /************************************************

85. step3: 解码器配置及初始化

86. *************************************************/

87. VDEC_CHN_ATTR_S stVdecChnAttr;

88.

89. stVdecChnAttr.enType = PT_H264; //创建H264类型的解码器

90. stVdecChnAttr.u32BufSize = 3 * stSize.u32Width * stSize.u32Height;//指定解码缓冲区大小

91. stVdecChnAttr.u32Priority = 5; //设置解码优先级

92. stVdecChnAttr.u32PicWidth = stSize.u32Width; //解码宽高

93. stVdecChnAttr.u32PicHeight =stSize.u32Height;

94.

95. stVdecChnAttr.stVdecVideoAttr.enMode = VIDEO_MODE_FRAME; //帧式解码模式

96. stVdecChnAttr.stVdecVideoAttr.u32RefFrameNum = 2;

97. stVdecChnAttr.stVdecVideoAttr.bTemporalMvpEnable = 0;

98.

99. HI_MPI_VDEC_SetChnVBCnt(0, 10);

100. HI_MPI_VDEC_CreateChn(0, &stVdecChnAttr);

101. HI_MPI_VDEC_StartRecvStream(0);

102.

103. /************************************************

104. step4: VPSS配置及初始化

105. *************************************************/

106. VPSS_GRP_PARAM_S stVpssParam = {0};

107. VPSS_CHN_ATTR_S stChnAttr = {0};

108. VPSS_GRP_ATTR_S stVpssGrpAttr;

109.

110. stVpssGrpAttr.enDieMode = VPSS_DIE_MODE_NODIE;

111. stVpssGrpAttr.bIeEn = HI_FALSE;

112. stVpssGrpAttr.bDciEn = HI_TRUE;

113. stVpssGrpAttr.bNrEn = HI_FALSE;

114. stVpssGrpAttr.bHistEn = HI_FALSE;

115. stVpssGrpAttr.bEsEn = HI_FALSE;

116. stVpssGrpAttr.enPixFmt = PIXEL_FORMAT_YUV_SEMIPLANAR_420;//解码像素格式YUV420

117. stVpssGrpAttr.u32MaxW = stSize.u32Width;

118. stVpssGrpAttr.u32MaxH = stSize.u32Height;

119.

120. /*** create vpss group ***/

121. s32Ret = HI_MPI_VPSS_CreateGrp(0, &stVpssGrpAttr);//创建VPSS Group，在HI3536平台一个Group有4个VPSS Channel

122. if (s32Ret != HI_SUCCESS)

123. {

124. hidebug("HI_MPI_VPSS_CreateGrp failed!\n");

125. return HI_FAILURE;

126. }

127. /*** set vpss param ***/

128. s32Ret = HI_MPI_VPSS_GetGrpParam(0, &stVpssParam);//设置VPSS Group属性

129. if(s32Ret != HI_SUCCESS)

130. {

131. hidebug("HI_MPI_VPSS_GetGrpParam failed!\n");

132. return HI_FAILURE;

133. }

134. stVpssParam.u32IeStrength = 0;

135. s32Ret = HI_MPI_VPSS_SetGrpParam(0, &stVpssParam);

136. if(s32Ret != HI_SUCCESS)

137. {

138. hidebug("HI_MPI_VPSS_GetGrpParam failed!\n");

139. return HI_FAILURE;

140. }

141. /*** enable vpss chn, with frame ***/

142. /* Set Vpss Chn attr */

143. stChnAttr.bSpEn = HI_FALSE;

144. stChnAttr.bUVInvert = HI_FALSE;

145. stChnAttr.bBorderEn = HI_TRUE;

146. stChnAttr.stBorder.u32Color = 0xffffff;//背景色为黑色

147. stChnAttr.stBorder.u32LeftWidth = 2;

148. stChnAttr.stBorder.u32RightWidth = 2;

149. stChnAttr.stBorder.u32TopWidth = 2;

150. stChnAttr.stBorder.u32BottomWidth = 2;

151.

152. s32Ret = HI_MPI_VPSS_SetChnAttr(0, 0, &stChnAttr);

153. if(s32Ret != HI_SUCCESS)

154. {

155. hidebug("HI_MPI_VPSS_SetChnAttr failed!\n");

156. return HI_FAILURE;

157. }

158. s32Ret = HI_MPI_VPSS_EnableChn(0, 0);//由于只有一路H264解码，故只用Group0 及 Channel 0

159. if(s32Ret != HI_SUCCESS)

160. {

161. hidebug("HI_MPI_VPSS_EnableChn failed!\n");

162. return HI_FAILURE;

163. }

164. /*** start vpss group ***/

165. s32Ret = HI_MPI_VPSS_StartGrp(0);

166. if(s32Ret != HI_SUCCESS)

167. {

168. hidebug("HI_MPI_VPSS_StartGrp failed!\n");

169. return HI_FAILURE;

170. }

171.

172. /************************************************

173. step5: 配置VO及初始化VO

174. *************************************************/

175. VO_CHN_ATTR_S stChnAttr1;

176.

177. stVoPubAttr.enIntfSync = VO_OUTPUT_1080P60;//VO输出模式为1080p 60帧，普通显示器的输出

178. stVoPubAttr.enIntfType = VO_INTF_VGA | VO_INTF_HDMI;//启用VGA及HDMI输出

179. s32Ret = HI_MPI_VO_SetPubAttr(0, &stVoPubAttr);

180. if(s32Ret != HI_SUCCESS)

181. {

182. hidebug("HI_MPI_VO_SetPubAttr failed!\n");

183. return HI_FAILURE;

184. }

185. s32Ret = HI_MPI_VO_Enable(0);

186. if (s32Ret != HI_SUCCESS)

187. {

188. hidebug("HI_MPI_VO_Enable failed!\n");

189. return HI_FAILURE;

190. }

191. //设置VO Layer显示配置，如显示位置，大小，像素类型

192. stVoLayerAttr.u32DispFrmRt = 60;

193. stVoLayerAttr.stDispRect.u32Width = 1920;

194. stVoLayerAttr.stDispRect.u32Height = 1080;

195. stVoLayerAttr.stImageSize.u32Width = stVoLayerAttr.stDispRect.u32Width;

196. stVoLayerAttr.stImageSize.u32Height = stVoLayerAttr.stDispRect.u32Height;

197. stVoLayerAttr.bClusterMode = HI_FALSE;

198. stVoLayerAttr.bDoubleFrame = HI_FALSE;

199. stVoLayerAttr.enPixFormat = PIXEL_FORMAT_YUV_SEMIPLANAR_420;

200. s32Ret = HI_MPI_VO_SetVideoLayerAttr(0, &stVoLayerAttr);

201. if(s32Ret != HI_SUCCESS)

202. {

203. hidebug("HI_MPI_VO_SetVideoLayerAttr failed!\n");

204. return HI_FAILURE;

205. }

206. s32Ret = HI_MPI_VO_EnableVideoLayer(0);

207. if (s32Ret != HI_SUCCESS)

208. {

209. hidebug("HI_MPI_VO_EnableVideoLayer failed!\n");

210. return HI_FAILURE;

211. }

212. /*

213. if (HI_SUCCESS != SAMPLE_COMM_VO_HdmiStart(stVoPubAttr.enIntfSync))

214. {

215. hidebug("Start SAMPLE_COMM_VO_HdmiStart failed!\n");

216. }

217. */

218. //设置VO Channel显示位置，大小

219. stChnAttr1.stRect.s32X = 0;

220. stChnAttr1.stRect.s32Y = 0;

221. stChnAttr1.stRect.u32Width = 1920;

222. stChnAttr1.stRect.u32Height = 1080;

223. stChnAttr1.u32Priority = 0;

224. stChnAttr1.bDeflicker = HI_FALSE;

225.

226. s32Ret = HI_MPI_VO_SetChnAttr(0, 0, &stChnAttr1);

227. if (s32Ret != HI_SUCCESS)

228. {

229. hidebug("failed with %#x!\n", s32Ret);

230. }

231. s32Ret = HI_MPI_VO_EnableChn(0,0);

232. if (s32Ret != HI_SUCCESS)

233. {

234. hidebug("failed with %#x!\n", s32Ret);

235.

236. }

237. /************************************************

238. step6: 解码器绑定VPSS

239. *************************************************/

240. MPP_CHN_S stSrcChn;

241. MPP_CHN_S stDestChn;

242.

243. stSrcChn.enModId = HI_ID_VDEC;

244. stSrcChn.s32DevId = 0;

245. stSrcChn.s32ChnId = 0;

246.

247. stDestChn.enModId = HI_ID_VPSS;

248. stDestChn.s32DevId = 0;

249. stDestChn.s32ChnId = 0;

250. s32Ret = HI_MPI_SYS_Bind(&stSrcChn, &stDestChn);

251. if(s32Ret != HI_SUCCESS)

252. {

253. hidebug("HI_MPI_SYS_Bind failed!\n");

254. return HI_FAILURE;

255. }

256.

257. /************************************************

258. step7: VPSS绑定VO

259. *************************************************/

260. stSrcChn.enModId = HI_ID_VPSS;

261. stSrcChn.s32DevId = 0;

262. stSrcChn.s32ChnId = 0;

263.

264. stDestChn.enModId = HI_ID_VOU;

265. stDestChn.s32DevId = 0;

266. stDestChn.s32ChnId = 0;

267. s32Ret = HI_MPI_SYS_Bind(&stSrcChn, &stDestChn);

268. if(s32Ret != HI_SUCCESS)

269. {

270. hidebug("HI_MPI_SYS_Bind failed!\n");

271. return HI_FAILURE;

272. }

273.

274. /************************************************

275. step8: 发送解码流，推送H264流至VDEC

276. *************************************************/

277. sprintf(pstVdecSend.cFileName,filename);

278. pstVdecSend.s32MilliSec = 0;

279. pstVdecSend.s32ChnId = 0;

280. pstVdecSend.s32IntervalTime = 1;

281. pstVdecSend.u64PtsInit = 0;

282. pstVdecSend.u64PtsIncrease = 0;

283. pstVdecSend.eCtrlSinal = VDEC_CTRL_START;

284. pstVdecSend.bLoopSend = HI_TRUE;

285. pstVdecSend.bManuSend = HI_FALSE;

286. pstVdecSend.enType = PT_H264;

287. pstVdecSend.s32MinBufSize = (stVdecChnAttr.u32PicWidth *stVdecChnAttr.u32PicHeight * 3)>>1;

288. pstVdecSend.s32StreamMode = VIDEO_MODE_FRAME;

289. SAMPLE_COMM_VDEC_H264_SendStream(&pstVdecSend);

290.

291. return s32Ret;

292. }

293.
294.

295. int main(int argc, char *argv[])

296. {

297. if(argc != 2)

298. {

299. printf("Usage: h264 filename\n");

300. exit(0);

301. }

302. signal(SIGINT, SAMPLE_VDEC_HandleSig);

303. signal(SIGTERM, SAMPLE_VDEC_HandleSig);

304. SAMPLE_VDEC_VdhH264(argv[1]);

305.

306. return 0;

307. }

H264的NALU

  这里讲一下H264编码的NALU基础知识，NAL全称Network Abstract Layer, 即网络抽象层。如何从NAL里面找到我们需要的帧呢，原来实际的H264数据帧中，往往在帧前面带有00 00 00 01 或 00 00 01分隔符，来标识一帧的起始位置。以00 00 00 01分割之后的下一个字节就是NALU类型，将其转为二进制数据后，解读顺序为从左往右算，第一位为禁止位，值为1表示语法出错；第2~3位为参考级别；第4~8为是NAL单元类型。常见的NALU的类型有序列参数集SPS，它的NAL单元类型值为0x67，即0000 0001 0110 0111；图像参数集PPS，它的NAL单元类型值为0x68，即0000 00010110 1000；IDR图像中的片(I帧) ，它的NAL单元类型值为0x65，即0000 0001 0110 0101。所以判断是否为I帧的算法为： （NALU类型 & 0001  1111）= 5，即NALU类型 & 1F= 5，比如0x65 & 1F = 5。结合H264推流的代码看一下，这段代码的通过读取H.264文件到一个缓冲区，然后对缓冲区进行数据处理，判断I帧的起始位置。

1. //解析H264文件的I帧信息

2. else if ( (pstVdecThreadParam->s32StreamMode==VIDEO_MODE_FRAME) && (pstVdecThreadParam->enType == PT_H264) )

3. {

4. bFindStart = HI_FALSE;

5. bFindEnd = HI_FALSE;

6. fseek(fpStrm, s32UsedBytes, SEEK_SET);

7. s32ReadLen = fread(pu8Buf, 1, pstVdecThreadParam->s32MinBufSize, fpStrm);

8. if (s32ReadLen == 0)

9. {

10. if (pstVdecThreadParam->bLoopSend)

11. {

12. s32UsedBytes = 0;

13. fseek(fpStrm, 0, SEEK_SET);

14. s32ReadLen = fread(pu8Buf, 1, pstVdecThreadParam->s32MinBufSize, fpStrm);

15. }

16. else

17. {

18. break;

19. }

20. }

21.

22. for (i=0; i<s32ReadLen-8; i++)

23. {

24. int tmp = pu8Buf[i+3] & 0x1F; //判断I帧

25. if ( pu8Buf[i] == 0 && pu8Buf[i+1] == 0 && pu8Buf[i+2] == 1 &&

26. (

27. ((tmp == 5 || tmp == 1) && ((pu8Buf[i+4]&0x80) == 0x80)) ||

28. (tmp == 20 && (pu8Buf[i+7]&0x80) == 0x80)

29. )

30. )

31. {

32. bFindStart = HI_TRUE;

33. i += 8;

34. break;

35. }

36. }

37.

38. for (; i<s32ReadLen-8; i++)

39. {

40. int tmp = pu8Buf[i+3] & 0x1F;//判断I帧

41. if ( pu8Buf[i ] == 0 && pu8Buf[i+1] == 0 && pu8Buf[i+2] == 1 &&

42. (

43. tmp == 15 || tmp == 7 || tmp == 8 || tmp == 6 ||

44. ((tmp == 5 || tmp == 1) && ((pu8Buf[i+4]&0x80) == 0x80)) ||

45. (tmp == 20 && (pu8Buf[i+7]&0x80) == 0x80)

46. )

47. )

48. {

49. bFindEnd = HI_TRUE;

50. break;

51. }

52. }

53.

54. if(i > 0) s32ReadLen = i;

55. if (bFindStart == HI_FALSE)

56. {

57. printf("SAMPLE_TEST: chn %d can not find start code!s32ReadLen %d, s32UsedBytes %d. \n",

58. pstVdecThreadParam->s32ChnId, s32ReadLen, s32UsedBytes);

59. }

60. else if (bFindEnd == HI_FALSE)

61. {

62. s32ReadLen = i+8;

63. }

64.

65. }

总结

  H.264解码实例参考了海思提供的样例及库，程序源码及相关库文件请点击这里，修改不同的编译链工具，即可在不同HI35XX系列平台运行，整个H.264解码实例提供了最简单的解码实现方式，当然还可以实现快进播放、暂停播放等常用的视频播放控制逻辑，这需要读者进一步摸索。

来源：oschina

链接：https://my.oschina.net/u/4375228/blog/3399152
