Ubuntu下实现Nginx+Tomcat实现负载均衡

先说一下为什么写这个文章，在性能测试过程中，我们可能会关注很多指标，比如CPU、IO、网络、磁盘等，通过这些指标大致可以判断哪个环节遇到了性能瓶颈，但是当这些指标无法判断出性能瓶颈时，我们可能就需要对一些中间件进行监控，比如Nginx，Tomcat等，当然可能还有很多其他中间件，我们本章主要探讨Nginx+Tomcat的部署及监控，以及使用Jmeter对我们的服务器进行压测，在压测过程中，可能也会遇到Jmeter的一些瓶颈，话不多说，先搞起来。

关于Nginx实现负载均衡

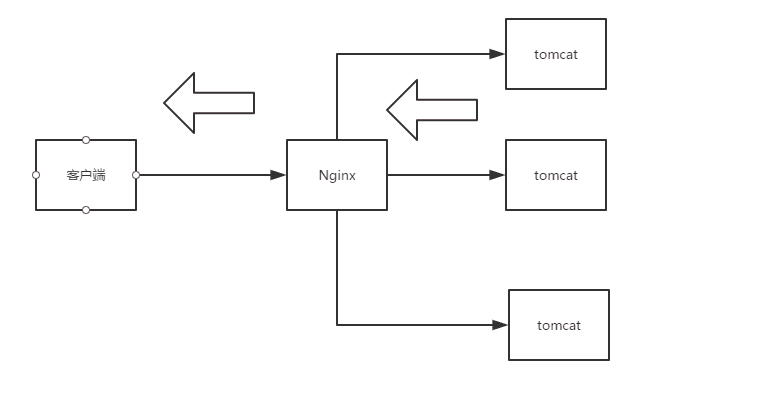

Nginx作为反向代理服务器，实现负载均衡。首先浏览器发起请求，到达Nginx，由Nginx将请求地址转发给相应的tomcat服务器，再由tomcat服务器将结果返回给Nginx，Nginx将结果再转发给浏览器。大致流程如下(画的比较粗糙，将就着看吧)： Nginx实现负载均衡.png

环境准备

Ubuntu16.04
JDK1.8
Tomcat8

客户端

Vmware
Xshell
Xftp

Xsehll配置

我们安装Ubuntu16.04后，使用Xshell进行连接，可能会连接失败，我们输入ps -e |grep ssh，如果没有任何反应则是没有安装，使用apt-get install openssh-server进行安装。Xshell主要作用是方便我们敲Linux命令。

Xftp配置

我们安装Ubuntu16.04后，使用Xftp进行连接，我们使用普通用户可以连接成功，但是使用root进行连接，可能会连接失败，命令行输入passwd ，进行密码设置，再次连接即可。Xftp主要作用是上传和下载文件。

JDK环境配置

我们把jdk放到 /usr/local 下，然后输入vi /etc/profile，在文件末尾加入如下内容：

export JAVA_HOME=/usr/local/jdk1.8.0_65
export CLASSPATH=$CLASSPATH:$JAVA_HOME/lib:$JAVA_HOME/jre/lib
export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH:$HOME/bin

然后输入source /etc/profile，在命令行输入java -version，出现如下内容下图，说明JDK环境配置成功

root@ubuntu:/usr/local# java -version
java version "1.8.0_65"
Java(TM) SE Runtime Environment (build 1.8.0_65-b17)
Java HotSpot(TM) 64-Bit Server VM (build 25.65-b01, mixed mode)

更换Ubuntu源

备份系统源：

cd /etc/apt
sudo cp sources.list sources.list_bak

添加新的源文件：

sudo vi sources.list，并添加以下内容：

deb http://mirrors.aliyun.com/ubuntu/ trusty main multiverse restricted universe
deb http://mirrors.aliyun.com/ubuntu/ trusty-backports main multiverse restricted universe
deb http://mirrors.aliyun.com/ubuntu/ trusty-proposed main multiverse restricted universe
deb http://mirrors.aliyun.com/ubuntu/ trusty-security main multiverse restricted universe
deb http://mirrors.aliyun.com/ubuntu/ trusty-updates main multiverse restricted universe
deb-src http://mirrors.aliyun.com/ubuntu/ trusty main multiverse restricted universe
deb-src http://mirrors.aliyun.com/ubuntu/ trusty-backports main multiverse restricted universe
deb-src http://mirrors.aliyun.com/ubuntu/ trusty-proposed main multiverse restricted universe
deb-src http://mirrors.aliyun.com/ubuntu/ trusty-security main multiverse restricted universe
deb-src http://mirrors.aliyun.com/ubuntu/ trusty-updates main multiverse restricted universe

保存并且sudo apt-get update，更新成功

安装Nginx

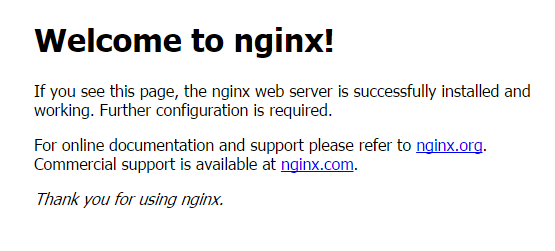

apt-get install nginx，安装成功访问localhost:8080，出现下面界面说明Nginx部署成功

Nginx常用命令

/etc/init.d/nginx stop 关闭
/etc/init.d/nginx restart 重启
nginx -v 查看版本

Tomcat部署

把2个Tomcat包放在/usr/local，为了避免端口冲突，我们需要修改tomcat/conf/server.xml三处地方， tomcat1如下：

<Server port="8006" shutdown="SHUTDOWN">
  <Listener className="org.apache.catalina.startup.VersionLoggerListener" />

<Connector port="8081" protocol="HTTP/1.1"
         connectionTimeout="20000"
         redirectPort="8443" />

<!-- Define an AJP 1.3 Connector on port 8009 -->
<Connector port="8010" protocol="AJP/1.3" redirectPort="8443" />

tomcat2如下：

<Server port="8007" shutdown="SHUTDOWN">
  <Listener className="org.apache.catalina.startup.VersionLoggerListener" />

<Connector port="8082" protocol="HTTP/1.1"
         connectionTimeout="20000"
         redirectPort="8443" />

<!-- Define an AJP 1.3 Connector on port 8009 -->
<Connector port="8011" protocol="AJP/1.3" redirectPort="8443" />

修改完成之后，tomcat1的端口位8081，tomcat2的端口为8082

修改完tomcat端口号之后，为了区分tomcat1和tomcat2，修改tomcat/webapps/ROOT/index.jsp，tomcat1修改为如下内容

<html>
    <head>
           <title>第一个 JSP 程序</title>
    </head>
    <body>
           <%
                  out.println("111111111");
           %>
    </body>
</html>

tomcat2修改为如下内容

<html>
    <head>
           <title>第一个 JSP 程序</title>
    </head>
    <body>
           <%
                  out.println("22222222");
           %>
    </body>
</html>

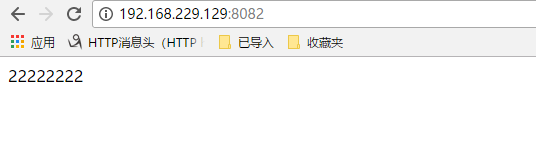

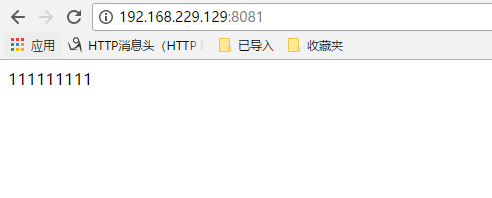

进入/usr/local/，输入chmod 777 -R tomcat1 tomcat2给2个tomcat赋予权限（如果权限不够，把bin也赋予权限），然后进入/usr/local/tomcat/bin，输入./startup.sh启动tomcat1和tomcat2，启动成功截图如下：

修改nginx.conf

首先我们使用find / -name nginx.conf找到nginx.conf的位置，我们使用/etc/nginx/nginx.conf这个路径的nginx.conf文件，使用vim nginx.conf打开，找到http，在include /etc/nginx/sites-enabled/*下面新增如下内容：



	upstream tomcat_server  {
		server 127.0.0.1:8081 weight=1;
		server 127.0.0.1:8082 weight=1;
	}

	server {
		listen       80 default_server;
		server_name  localhost;

		location / {
			proxy_pass http://tomcat_server/;
			proxy_redirect default;
			proxy_set_header Host $http_host;
			proxy_set_header X-Forward-For $remote_addr;
		}

		error_page   500 502 503 504  /50x.html;
		location = /50x.html {
			root   html;
		}
	}

做了如上配置后，重启nginx，会报如下错误：

root@ubuntu:/usr/local/tomcat2/bin# /etc/init.d/nginx restart
[....] Restarting nginx (via systemctl): nginx.serviceJob for nginx.service failed because
the control process exited with error code. See "systemctl status nginx.service" and
 "journalctl -xe" for details.failed!

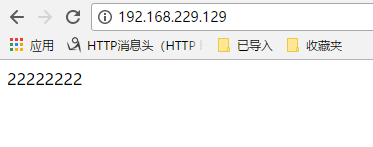

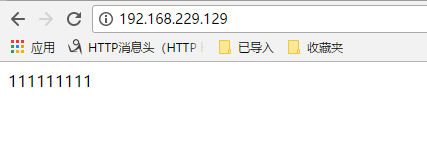

我们把**/etc/nginx/sites-enabled/default**，所有内容进行注释，重启nginx，启动成功，当我们访问localhost时，会发现不是Nginx的首页了，而是出现/usr/local/tomcat1/webapps/ROOT/index.jsp或者是/usr/local/tomcat2/webapps/ROOT/index.jsp的页面。当我们来回刷新，会发现在下面的2个页面来回跳转，这就实现了负载均衡技术。

**小结：**本章内容主要介绍了如何通过Nginx+tomcat实现负载均衡，因为文章内容字数超出预期，把Nginx和tomcat的监控以及使用Jmeter压测内容放在下一章进行讲解。关于负载均衡更多的内容还需要大家自己去了解。下一章还会讲一些关于CPU、IO、网络、磁盘的监控。当然如果我们想要在centos部署也是可以的，只有细微区别，这里不做演示。欢迎点赞~
