Unity图片与文字的渐变遮罩

在做功能时美术有个效果是UGUI的渐变透明，实现上可以用遮罩，但是Unity提供的遮罩RectMask2D是硬裁剪，即超出遮罩范围就alpha直接设为0，没有过渡，所以我就要给这个图片设一个自定义shader让它能支持alpha渐变。

其实就是修改下Unity的UI Default shader，但注意Unity在下载时每个版本都提供了内置着色器，所以你还要选择对应的Unity版本的内置着色器代码。

将UI Default shader的UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);替换为自定义函数，UI Default代码不放了，要从对应版本的Unity（官网）下载，我一开始从网上找了个UI Default shader可能因为接口对不上，连遮罩都不成功。

从Unity的安装目录下找到CGIncludes/UnityUI.cginc

inline float UnityGet2DClipping (in float2 position, in float4 clipRect)
{
    float2 inside = step(clipRect.xy, position.xy) * step(position.xy, clipRect.zw);
    return inside.x * inside.y;
}

clipReect传入的是float4，clipRect.xy是左上遮罩的裁剪位置，clipRect.zw是右下遮罩的裁剪位置.

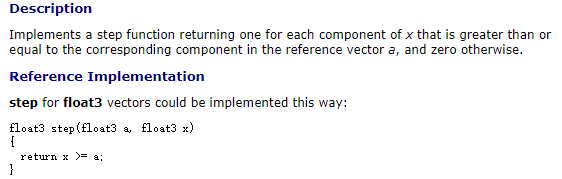

step()用法：https://developer.download.nvidia.cn/cg/step.html

step - implement a step function returning either zero or one

step(clipRect.xy, position.xy) * step(position.xy, clipRect.zw)
即position.xy >= clipRect.xy返回1，同样position.xy < clipRect.zw返回1，虽然参数是float3，但传fix/fix2/fix3/fix4, half~half4, float~float4都可以cg内部帮我们做了转换。
step的操作减少了gpu做比较运算的消耗，gpu不适合做<这类运算，那是cpu擅长的。
通过这一步，可以判断这个世界坐标在clipRect内否，不满足在内部，则直接设置alpha=0，刚好step() * step()计算后在clipRect外的返回值为0.



SoftUnityGet2DClipping软裁剪
使用的是雨松momo的裁剪，https://www.xuanyusong.com/archives/4650，momo还用UGUI的方式裁剪了模型，我做的功能倒不需要裁剪模型。

float _ClipSoftX;
    float _ClipSoftY;
    inline float SoftUnityGet2DClipping(in float2 position, in float4 clipRect)
    {
        float2 xy = (position.xy - clipRect.xy) / float2(_ClipSoftX, _ClipSoftY)*step(clipRect.xy, position.xy);
        float2 zw = (clipRect.zw - position.xy) / float2(_ClipSoftX, _ClipSoftY)*step(position.xy, clipRect.zw);
        float2 factor = clamp(0, zw, xy);
        return saturate(min(factor.x, factor.y));
    }

做裁剪区域判定时，添加了类似下面的代码，将裁剪内的坐标alpha添加一个除法，除以我需要软化的边缘像素值，比如

(position.xy - clipRect.xy) / float2(_ClipSoftX, _ClipSoftY)
_ClipSoftX=15，position距离clipRect 15坐标单位的点，其alpha为距离/15。

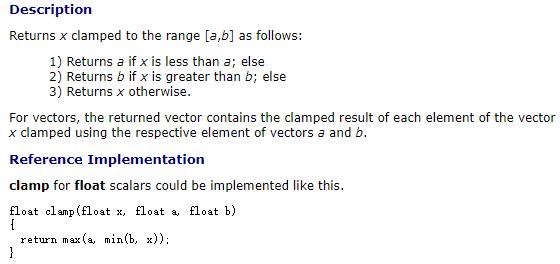

clamp - returns smallest integer not less than a scalar or each vector component.
