思科路由器、交换机的基本配置
一：路由器的配置方式

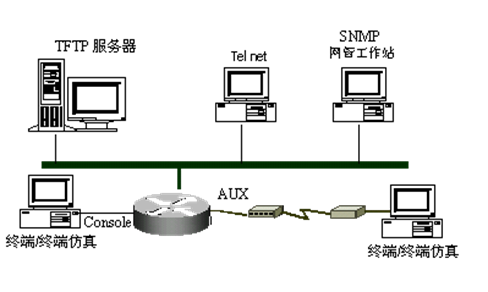

一般情况下，思科路由器可以通过以下途径进行配置（图 1）：
(1) Console 口接终端或运行终端仿真软件的微机；
(2) AUX 口接 MODEM，通过电话线与远方的终端或运行终端仿真软 件的微机相连；
(3) 通过 Ethernet 上的 TFTP 服务器；
(4) 通过 Ethernet 上的 TELNET 程序；
(5) 通过 Ethernet 上的 SNMP 网管工作站。
路由器第一次设置时必须采用第一种方式, 在配置计算机上，启 动 Windows XP,通过开始 -> 程序 -> 附件 -> 通讯 -> 超级终 端,如图 2 所示。Win7 菜单中已经没有超级终端的入口了，如果需要
在 Win7 下使用，需要自己下载安装并配置或者使用第三方的终端软 件。安装方法可以参考：
http://jingyan.baidu.com/article/414eccf6716fa06b431f0a1c.html
此时终端的硬件设置如下：波特率：9600；数据位：8；停止位： 1；奇偶检验：无。通常可以使用命令行界面（CLI）或者其它工具（如 SecureCRT）配置路由器。
二：路由器的模式 思科路由器有三种模式：用户模式，特权模式，配置模式（注意不同 模式下的提示符不一样。）
1.用户模式
当登录路由器后，系统自动进入用户命令模式。例如：
Router>
在用户模式状态下，用户只能查看路由器的连接状态和基本信息， 访问其他网络和主机，但是不能对路由器进行配置，不能看到更改路 由器的设置内容。可以理解为进入了一个普通用户的界面。
2.特权模式
在用户模式下，键入“enable”或”en”命令，即可进入特权命令模式。
Router>enable //也可以使用命令缩写 Router>en Router# //注意，提示符由原来的 “>”变成 “#” Router#exit //输入“exit”退回到用户模式
Router>
特权模式可以执行用户模式下的所有命令，还可以看到更改路由 器的设置内容，能够运行用于测试网络、检查系统的命令。可以理解 为进入了超级管理员的界面，可以操作路由器的所有内容。
3.全局配置模式 在全局配置模式下可以配置路由器的全局性参数，更改已有配置。
要进入全局配置模式，必须首先进入特权模式，然后使用“configure” 命令进入全局配置模式。
Router#configure terminal //也可使用命令缩写 Router#conf t Router(config)# //提示符已经发生改变
可以使用“exit”、“end”命令返回特权模式状态。
Tips:如果忘记命令，键入“？”即可显示当前可输入命令；命令打了一 半可使用 Tab 键进行补全（类似 Linux），还可以通过键盘的上下键来 查找历史命令。
三：Cisco Packet Tracer 使用简介
打开 Cisco Packet Tracer 软件后，软件界面如下所示：
注意：同类设备之间相连应使用交叉线，不同类设备之间相连应 使用直通线。PC, Router 同属 DTE(数据终端设备)，交换机属于
DCE(数据通信设备)，路由器与 PC、路由器与路由器相连应使用交叉 线（显示如上拓扑中的虚线），PC 与交换机之间应使用直通线（显示 如上图中的直线）。
要对路由器、交换机等组件进行配置的时候，需要通过图形化界 面或者命令行终端的方式进行配置。一般情况下，我们会采用命令行 终端的方式进行配置。配置的方式如下：
PC 的配置一般采用图形化方式，一般采用静态 IP 分配的方 式进行配置，需要填写好 IP 地址，子网掩码，默认网关和 DNS 服务器地址等。默认网关配置的是路由器的出口端口 IP，如果是 在同一个网段，则可以不需要配置。
为了能在拓扑图上显示各种组件的端口信息，可以在配置中 把“Port Labels Always Shown ”选中。
1. 实验目的
实验一：路由器、交换机的基本配置
通过实验掌握路由器、交换机的基本配置。本实验包括 IP 地址配 置，telnet 配置等。
2. 实验拓扑
使用 Cisco Packet Tracer 模拟器搭建实验拓扑如下图所示：
实验一 拓扑图
3. 实验配置
（1） 进入路由器 Route0 命令行界面，进行初始化配置
Router>enable //或者缩写 en Router#configure terminal //或者 conf t
Router(config)#hostname R0 //重命名
R0(config)#enable password 123456 //设置特权模式密码 ，后面 telnet 登录 时，由命令模式切换到特权模式时需要输入
R0(config)#no ip domain-lookup //关闭域名查找 R0(config)#line console 0 //指定控制台
R0(config-line)#no exec-timeout //关闭执行会话时间 R0(config-line)#logging synchronous //设置输入同步
在特权模式下使用 show running-config 可以查看当前配置。
（2） 同上路由器设置，对交换机进行如上配置，将交换机重命 名为 S0，其他配置一样。
（3） 为路由器 R0 接口设置 ip 地址。
R0(config)#interface fastEthernet 0/0 //指定配置的端口
R0(config-if)#ip address 192.168.1.254 255.255.255.0 //指定 IP 和子网掩码
R0(config-if)#no shutdown //启动端口
同上，为 R0 的 fastEthernet 0/1 配置 ip 地址 192.168.2.254。PS： 可以利用键盘的上下键，上下查找历史记录。
（4）双击 PC2 进入配置窗口，选中 IP Configuration 为 PC2 配置
ip 地址。
PC2 的网关要填写路由器的出口 IP
（5）使用 ping 测试 PC2 与 R0 之间的连通性
（6）为 R0 配置 telnet 帐号，密码。
R0(config)#line vty 0 4 //设置同时允许远程登录的终端数，vty 是虚拟终端，同 时支持 5 人进行 telnet 登录
R0(config-line)#pas 123456 //设置 telnet 登录密码，pas 是 password 的缩写
R0(config-line)#login //允许远程访问 R0(config-line)#exit
R0#write //保存配置
（7）测试 PC2 是否可以 telnet R0。
（8）因为交换机接口是没有地址的，因此需要在 vlan 下(虚拟局域网) 设置 IP 地址才能实现 telnet。
S0(config)#line vty 0 4
S0(config-line)#pas 123456 S0(config-line)#login S0(config-line)#exit S0(config)#int vlan 1
S0(config-if)#ip add 192.168.1.3 255.255.255.0 S0(config-if)#no shutdown
S0(config)#end S0#write
(9)按照拓扑配置 PC0 和 PC1 的 IP 地址，并测试 PC0，PC1 是否可以
telnet S0，是否可以 ping 通 PC2。
(10)实验结束。(如想清除设备全部配置，可在特权模式下使用命令 erase startup-config，然后再使用命令 reload 重启一下) 在特权模式下使用 show running-config 可以查看当前配置。
