拓扑图
IP地址规划
| 设备名 |
端口 |
IP地址 |
子网掩码 |
网关 |
| R1 |
S0/1/0 |
10.29.3.2 |
24 |
|
| F0/0 |
10.29.1.1 |
24 |
|
|
| R2 |
S0/1/0 |
10.29.3.1 |
24 |
|
| S0/1/1 |
10.29.4.1 |
24 |
|
|
| R3 |
S0/1/0 |
10.29.4.2 |
24 |
|
| F0/0 |
10.29.2.1 |
24 |
|
|
| PC-A |
F0/0 |
10.29.1.2 |
24 |
10.29.1.1 |
| PC-C |
F0/0 |
10.29.2.2 |
24 |
10.29.2.1 |
1 配置端口地址以及账号配置
路由器预配置如下：
- Ys 密码: 123
- 动态路由
2查看连通性
pc-a ping pc-c

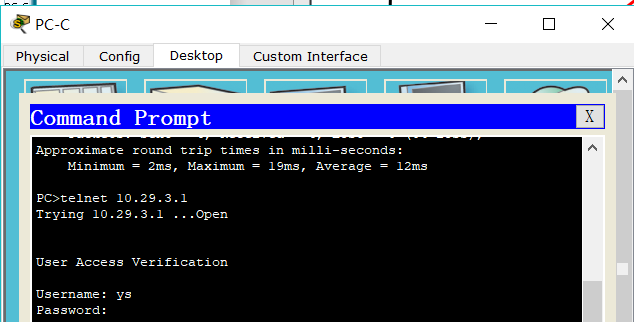

pc-c telnet R2
http服务
3配置区域策略防火墙
R3(config)# zone security IN-ZONE //创建区域IN-ZONE
R3(config-sec-zone)# exit
R3(config)# zone security OUT-ZONE //创建区域OUT-ZONE
R3(config-sec-zone)# exit
R3(config)# access-list 101 permit ip 10.29.2.0 0.0.0.255 any //用access-list创建扩展ACL101来在IP层面允许所有从……源网络地址访问到任何其他地址
R3(config)# class-map type inspect match-all IN-NET-CLASS-MAP
R3(config-cmap)# match access-group 101
R3(config-cmap)# exit //用 class map type inspect （match all）来创建一个叫 class map type inspect 的class map，用match access-group匹配ACL
R3(config)# policy-map type inspect IN-2-OUT-PMAP //创建策略图IN-2-OUT-PMAP
R3(config-pmap)# class type inspect IN-NET-CLASS-MAP //定义一个检测级别类型和参考策略图
R3(config)# zone-pair security IN-2-OUT-ZPAIR source IN-ZONE destination OUT-ZONE //创建一个区域对IN-2-OUT-ZPAIR对任务一中创建的区域进行源和目的区域定义
R3(config-sec-zone-pair)# service-policy type inspect IN-2-OUT-PMAP
R3(config-sec-zone-pair)# exit
R3(config# interface fa0/1
R3(config-if)# zone-member security IN-ZONE
R3(config-if)# exit
R3(config)# interface s0/1/1
R3(config-if)# zone-member security OUT-ZONE
R3(config-if)# exit
测试
服务器 ping PC端（防火墙阻挡，外网无法ping通PC端）
PC端 ping 服务器
