从 docker 到 runC

笔者在前文《RunC 简介》和《Containerd 简介》中分别介绍了 runC 和 containerd。本文我们将结合 docker 中的其它组件探索 docker 是如何把这些组件组织起来协调工作的。

Docker 的主要组件

安装 docker ，其实是安装了 docker 客户端、dockerd 等一系列的组件，其中比较重要的有下面几个。

Docker CLI(docker)
docker 程序是一个客户端工具，用来把用户的请求发送给 docker daemon(dockerd)。该程序的安装路径为：

/usr/bin/docker

Dockerd
docker daemon(dockerd)，一般也会被称为 docker engine。该程序的安装路径为：

/usr/bin/dockerd

Containerd
详情请参考《Containerd 简介》。该程序的安装路径为：

/usr/bin/docker-containerd

Containerd-shim
它是 containerd 的组件，是容器的运行时载体，我们在 docker 宿主机上看到的 shim 也正是代表着一个个通过调用 containerd 启动的 docker 容器。该程序的安装路径为：

/usr/bin/docker-containerd-shim

RunC
详情请参考《RunC 简介》。该程序的安装路径为：

/usr/bin/docker-runc

从 hello world 开始

Docker 很贴心的为我们提供了 hello-world 镜像来验证安装是否成功，但是透过这个镜像我们还能看到更多的信息：

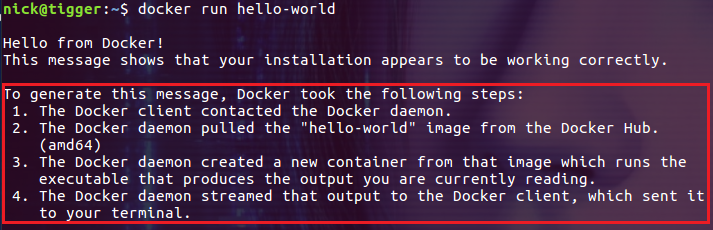

$ docker run hello-world

上面的输出信息指出，hello-world 容器的运行经历了如下四步：

1. Docker 客户端向 docker daemon 发送请求
2. Docker daemon 从 Docker Hub 上拉取镜像
3. Docker daemon 使用镜像运行了一个容器并产生了输出
4. Docker daemon 把输出的内容发送给了 docker 客户端

这是一个很抽象也很容器理解的过程，但是我们还想知道更多：docker daemon 是如何创建并运行容器的？

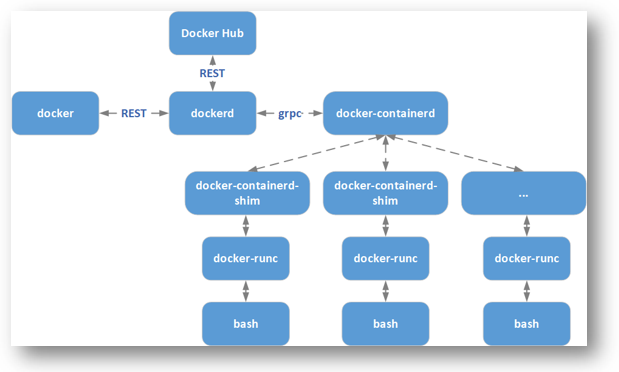

其实容器部分的操作和管理都被 dockerd 外包给 containerd 了，下图描述了运行一个容器时各个组件之间的关系：

Docker Engine API

从本质上说，docker 是一个客户端/服务器架构的应用。Dockerd 以 Engine API (REST)的方式对外提供服务，Engine API 里描述了 dockerd 支持的所有请求。Docker 客户端与 dockerd 之间就是通过 REST 的方式通信的。在 ubuntu 16.04 中，dockerd 默认是不监听 tcp 端口的，为了方便演示，我们让 dockerd 监听 tcp 端口。这样就可以使用 curl 代替 docker 客户端向 dockerd 发送请求了。具体的操作为，先修改 /lib/systemd/system/docker.service 文件，注释掉默认的 ExecStart 并添加新的 ExecStart 配置：

# ExecStart=/usr/bin/dockerd -H fd://
ExecStart=/usr/bin/dockerd -H tcp://0.0.0.0:2375 -H unix:///var/run/docker.sock

然后重启 docker.service：

$ sudo systemctl daemon-reload
$ sudo systemctl restart docker.service

这样 dockerd 就开始监听 tcp 端口 2375 了：

Docker 与 Dockerd 的交互

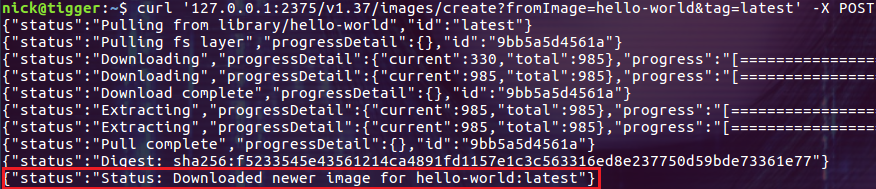

Docker 客户端与 dockerd 之间就是通过 REST 的方式通信的。前面我们已经让 dockerd 监听 tcp 端口了，所以我们可以使用 curl 来代替 docker 客户端。这里我们简单的演示如何请求 dockerd 从 docker hub 上下载 hello-world 镜像：

$ curl '127.0.0.1:2375/v1.37/images/create?fromImage=hello-world&tag=latest' -X POST

如果去看看 Engine API，你会发现其它的请求也都是用类似方式发送的，是不是很简单啊！

创建容器

容器镜像的下载是由 dockerd 完成的，但容器的创建和运行就需要 containerd(docker-containerd) 来完成了。Dockerd 与 docker-containerd 之间是通过 grpc 协议通信的。当 docker-containerd 收到 dockerd 启动容器的请求之后，会做一些初始化工作，然后启动 docker-containerd-shim 进程，并将相关配置作为参数传给它。docker-containerd 负责管理所有本机正在运行的容器，而一个 docker-containerd-shim 进程只负责管理一个运行的容器，它相当于 docker-runc 的一个封装，充当 docker-containerd 和 docker-runc 之间的桥梁，docker-runc 能干的就交给 docker-runc 来做，docker-runc 做不了的就放到这里来做。下面我们用 ubuntu 镜像运行一个容器：

$ docker run -id ubuntu bash

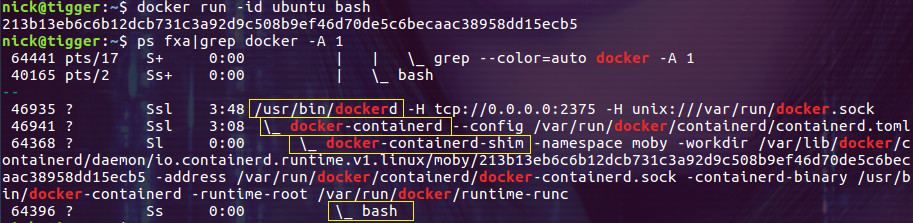

上图中黄线框起来的是几个主要的进程，它们之间是有父子关系的(systemd 没有出现在上图)：

systemd---dockerd---docker-containerd---docker-containerd-shim---bash

细心的朋友一定发现了，上图中没有出现 docker-runc 进程，这是为什么呢？
实际上，在容器启动的过程中，docker-runc 进程是作为 docker-containerd-shim 的子进程存在的。docker-runc 进程根据配置找到容器的 rootfs 并创建子进程 bash 作为容器中的第一个进程。当这一切都完成后 docker-runc 进程退出，然后容器进程 bash 由 docker-runc 的父进程 docker-containerd-shim 接管。

为什么需要 docker-containerd-shim？

也许大家会问，为什么在容器的启动或运行过程中需要一个 docker-containerd-shim 进程呢？把它移除掉整个架构会更简洁也更优美一些！事实上 docker-containerd-shim 的存在是非常有必要的，其目的有如下几点：

• 它允许容器运行时(即 runC)在启动容器之后退出，简单说就是不必为每个容器一直运行一个容器运行时(runC)
• 即使在 containerd 和 dockerd 都挂掉的情况下，容器的标准 IO 和其它的文件描述符也都是可用的
• 向 containerd 报告容器的退出状态

前两点尤其重要，有了它们就可以在不中断容器运行的情况下升级或重启 dockerd(这对于生产环境来说意义重大)。 从这里可以看到对 containerd-shim 的一些解释。

总结

笔者先在前文《RunC 简介》和《Containerd 简介》中分别介绍了 runC 和 containerd 等 docker 的核心组件。本文则通过 demo 演示了在创建、运行容器的过程中这些组件如何配合 docker engine 完成相关的任务，以及相关进程之间的关系和作用。希望本文可以帮助大家理解 docker 的整体架构及其组件间的协作方式。

参考：
How the docker container creation process works
走进docker：hello-world的背后发生了什么？
