GNS3使用及ip地址规划

一、GNS3的基本使用方法

1.创建/打开项目

可以在file目录下执行创建项目/打开项目/删除项目等操作。

2.配置路由/交换机
单击Edit 选择preferences

里面有很丰富的功能，我们这里演示配置路由的功能

选择IOS routers 可以新增/删除/修改/配置 路由或者交换机
3.主界面介绍

4.建立的拓扑

5.显示对应设备的端口信息

二、建立拓扑具体操作
1.子网划分

2.配置路由器
配置路由器的端口以R1为例，其余同理。
（1）配置f0/0端口 配置完成后观察到配置成功

（2）配置f1/2端口
在执行和f0/0端口同样命令的时候可能会出现以下情况，需要我们输入：no switchport

此时输入: do show ip interface b观察到f1/2的端口并未修改成功

重新执行配置指令 配置成功
（3）配置f1/0端口
过程同f1/2


R2、R3同R1。

3.配置pc




4.配置静态路由
为什么要配置静态路由？
答：路由关系是需要双向解析的，和NAT单向不同的。在几个网段互联时就需要配置静态路由来指定某一个网段通过哪个地址去访问。
配置192.168.1.0到192.168.3.0的静态路由

同理，配置192.168.1.0到192.168.4.0的静态路由

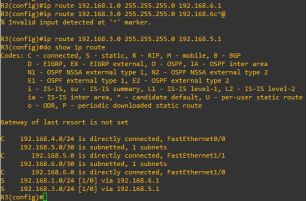

同理，配置R2通往R3、R2通往R1、R3通往R1、R3通往R2的静态路由

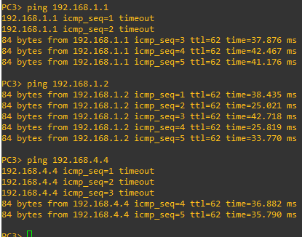

5.进行ping测试
pc1

pc2

pc3

pc4

再最好需要感谢我的同学张颖为我完成本次实验所提供的大量帮助。再次感谢！
补充：发现图片上传后太糊了可能会看不清，抱歉。
为大家附两篇同类型的博文：我是链接我也是链接
大家有疑惑可以提出来。
