使用asp.net core 3.0 搭建智能小车2

　　上一篇中我们把基本的运行环境搭建完成了,这一篇中,我们实战通过树莓派B+连接HC-SR04超声波测距传感器,用c# GPIO控制传感器完成距离测定,并将距离显示在网页上.

1.HC-SR04接线

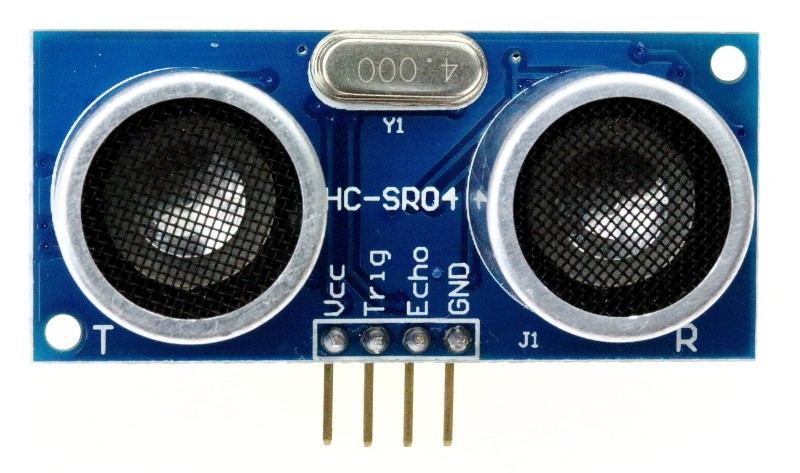

　　传感器如下图:

　　HC-SR04 模块可以测量 3cm – 4m 的距离,精确度可以达到 3mm.这个模块包括超声波发射器、超声波接收器和控制电路三部分.该传感器有4个引脚：

　　VCC, 超声波模块电源脚，接5V电源即可

　　Trig，超声波发送脚

　　Echo，超声波接收检测脚

　　GND，接地

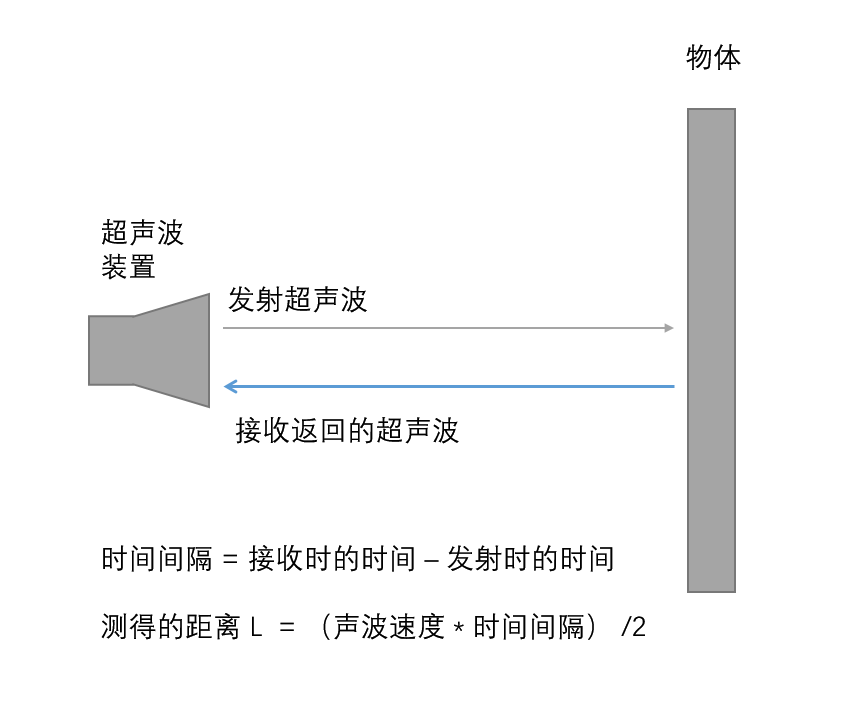

1.1HC-SR04超声波模块工作原理:

　　(1) 树莓派向 Trig 脚发送一个至少 10us 的脉冲信号。
　　(2) HC-SR04 接收到信号，开始发送超声波，并把 Echo置为高电平，然后准备接收返回的超声波
　　(3) HC-SR04 接收到返回的超声波，把 Echo 置为低电平。
　　(4) Echo 高电平持续的时间就是超声波从发射到返回的时间间隔。
　　(5) 计算距离：距离(单位:m) = (start - end) * 声波速度 / 2

1.2 接线

4 个引脚由 2 个电源引脚(Vcc 、GND)和 2 个控制引脚(Trig、Echo)组成。
　　Vcc 和 Gnd 接 5v DC 电源，但不推荐用独立电源给它供电，应使用树莓派的 GPIO 口输出 5v 和 Gnd 给它供电。不然会影响这个模块的运行。
　　Trig 引脚用来接收来自树莓派的控制信号。接任意 GPIO 口。
　　Echo 引脚用来发送测距结果给树莓派。接任意 GPIO 口。

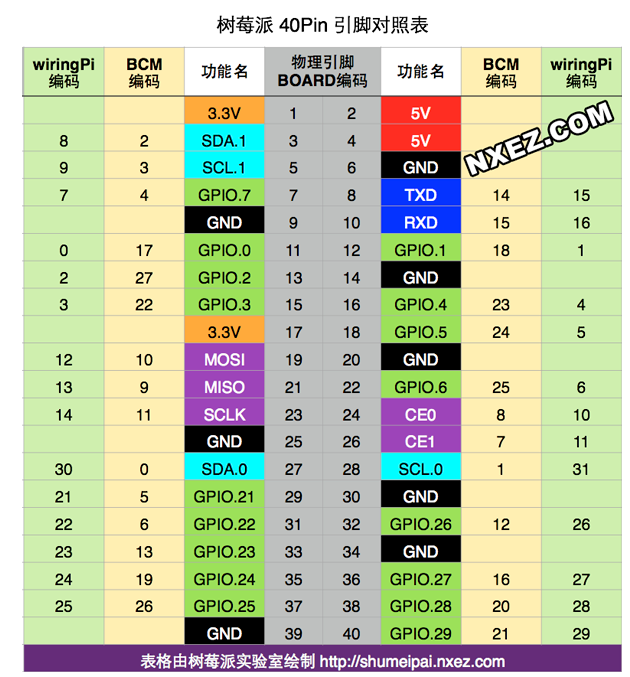

　　对应树莓派40pin引脚对照表:

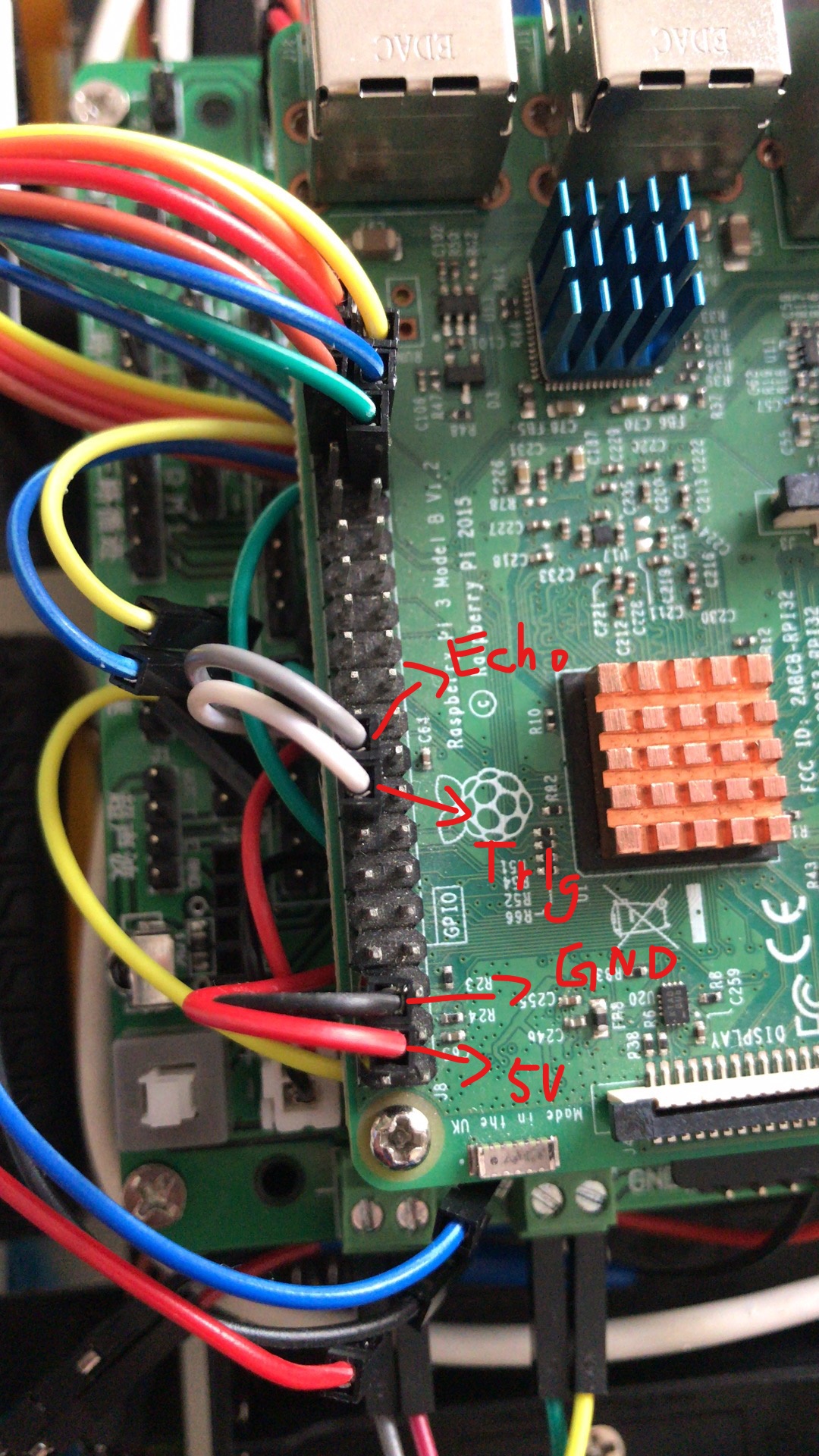

我这里把Trlg接到23,Echo接到24,VCC接到5V,(BCM编码方式)GND接GND:

这样线就接好了.开始编码阶段.

2.c# 程序

　　打开上一章建立的空项目首先在Models新建一个类 SiteConfig:

public class SiteConfig
 {

        /// <summary>
        /// 超声波控制端 默认23
        /// </summary>
        public int TriggerPin { get; set; }

        /// <summary>
        /// 超声波接收端 默认24
        /// </summary>
        public int EchoPin { get; set; }

 }

之后在 appsettings.json 中添加这个节点:

"SiteConfig": {
    "TriggerPin": 23,
    "EchoPin": 24,
  }

在 Startup.cs 类的ConfigureServices 方法添加

services.Configure<SiteConfig>(Configuration.GetSection("SiteConfig"));

这样通过依赖注入我们就可以使用我们配置的变量了.这些无关紧要的东西写完后,我们在项目中新建文件夹 Playground 并在这个文件下建立Ultrasonic文件夹:

在Ultrasonic里面建立三个文件 IHcsr04Client.cs,Hcsr04Client.cs,Hcsr04ReadEventArgs.cs

IHcsr04Client:

public interface IHcsr04Client
    {
        event EventHandler<Hcsr04ReadEventArgs> OnDataAvailable;
        void Start();
        void Stop();
    }

Hcsr04Client:

public class Hcsr04Client : IHcsr04Client
    {
        private readonly int _echo;
        private readonly int _trigger;
        private int _lastMeasurment = 0;
        public const int NoObstacleDistance = -1;
        private readonly object _locker = new object();
        private readonly GpioController _controller;
        private readonly Stopwatch _timer = new Stopwatch();
        public event EventHandler<Hcsr04ReadEventArgs> OnDataAvailable;

        public bool IsRunning { get; set; }

        public Hcsr04Client(IOptions<SiteConfig> option, GpioController controller)
        {
            _echo = option.Value.EchoPin;
            _trigger = option.Value.TriggerPin;
            _controller = controller;
        }

        public void Start()
        {
            lock (_locker)
            {
                IsRunning = true;
                if (!_controller.IsPinOpen(_echo))
                    _controller.OpenPin(_echo, PinMode.Input);

                if (!_controller.IsPinOpen(_trigger))
                {
                    _controller.OpenPin(_trigger, PinMode.Output);
                    _controller.Write(_trigger, PinValue.Low);
                }
                Task.Run(() => PerformContinuousReads());
            }
        }
        public void Stop()
        {
            lock (_locker)
            {
                IsRunning = false;
                if (_controller.IsPinOpen(_trigger))
                    _controller.ClosePin(_trigger);
                if (_controller.IsPinOpen(_echo))
                    _controller.ClosePin(_echo);
            }
        }
        private void PerformContinuousReads()
        {
            while (IsRunning)
            {
                var sensorData = RetrieveSensorData();

                if (!IsRunning) continue;
                OnDataAvailable?.Invoke(this, sensorData);
                Thread.Sleep(200);
            }
        }
        private Hcsr04ReadEventArgs RetrieveSensorData()
        {
            try
            {
                _timer.Reset();

                while (Environment.TickCount - _lastMeasurment < 60)
                {
                    Thread.Sleep(TimeSpan.FromMilliseconds(Environment.TickCount - _lastMeasurment));
                }

                _controller.Write(_trigger, PinValue.High);     // trigger上高电平
                Thread.Sleep(TimeSpan.FromMilliseconds(0.01));  // 持续一段时间,发出足够的脉冲
                _controller.Write(_trigger, PinValue.Low);      // 设置低电平


                if (!GpioEX.WaitForValue(_controller, _echo, PinValue.Low)) // echo等待低电平结束,记录时间
                    throw new TimeoutException();

                _lastMeasurment = Environment.TickCount;

                _timer.Start();

                if (!GpioEX.WaitForValue(_controller, _echo, PinValue.High)) // echo等待高电平结束,记录时间
                    throw new TimeoutException();

                _timer.Stop();

                TimeSpan elapsed = _timer.Elapsed;


                var distance = elapsed.TotalMilliseconds / 2.0 * 34.3;

                return new Hcsr04ReadEventArgs(distance);

            }
            catch
            {
                return Hcsr04ReadEventArgs.CreateInvalidReading();
            }

        }
    }

Hcsr04ReadEventArgs:

public class Hcsr04ReadEventArgs : EventArgs
    {
        internal Hcsr04ReadEventArgs(double distance)
        {
            Distance = distance;
        }

        private Hcsr04ReadEventArgs(bool isValid) : this(Hcsr04Client.NoObstacleDistance)
        {
            IsValid = isValid;
        }

        /// <summary>
        /// 读数是否有效.
        /// </summary>
        public bool IsValid { get; } = true;

        /// <summary>
        /// 是否检测到任何障碍物.
        /// </summary>
        public bool HasObstacles => Distance != Hcsr04Client.NoObstacleDistance;

        /// <summary>
        /// 获取到障碍物的实际距离，以厘米为单位.
        /// </summary>
        public double Distance { get; }


        internal static Hcsr04ReadEventArgs CreateInvalidReading() => new Hcsr04ReadEventArgs(false);

最后在注入到服务:

services.AddSingleton<IHcsr04Client, Hcsr04Client>();

代码都非常简单,也有相关注释.大家看一眼就懂了.之后就是网网页上展示了.

先弄一个Controller,在Controllers文件新建一个Hcsr04Controller和CarController的控制器:

public class Hcsr04Controller : Controller
    {
        public static string iscsb = "stop";
        private readonly IHcsr04Client _hcsr04;
        private readonly IHubContext<ChatHub> _chatHub;
        public Hcsr04Controller(IHcsr04Client hcsr04, IHubContext<ChatHub> chatHub)
        {
            _hcsr04 = hcsr04;
            _chatHub = chatHub;
        }
        public async Task<IActionResult> Hcsr04On()
        {
            _hcsr04.OnDataAvailable += async (s, e) =>
            {
                if (!e.IsValid)
                {
                    await _chatHub.Clients.All.SendAsync("ReceiveMessage", "1", "声波没有返回,被折射掉了.");
                }
                else if (e.HasObstacles)
                {
                    await _chatHub.Clients.All.SendAsync("ReceiveMessage", "1", $"距离:{e.Distance:N2}cm.");
                }
                else
                {
                    await _chatHub.Clients.All.SendAsync("ReceiveMessage", "1", "未检测到障碍物.");
                }
            };
            _hcsr04.Start();
            iscsb = "start";
            await _chatHub.Clients.All.SendAsync("ReceiveMessage", "50", "开启超声波通知.");
            return Content("超声波打开");
        }
        public async Task<IActionResult> Hcsr04Off()
        {
            _hcsr04.Stop();
            iscsb = "stop";
            await _chatHub.Clients.All.SendAsync("ReceiveMessage", "51", "超声波关闭通知.");
            return Content("超声波关闭");
        }
    }

我这里面使用了signalR,方便数据到达时候在web上面展示,SignalR的内容这里就不说了,就是简单的使用.

CarController就什么都不用改了.之后新建一个视图:

代码:

@{
    ViewData["Title"] = "智能小车控制面板";
}
@section Css{
    <link href="~/css/car.css" rel="stylesheet" />
}
<div class="text-center">
    <h5 class="display-4">控制面板</h5>
    <p>温度:<span id="wd">35°C</span> 湿度:<span id="sd">50%</span></p>
</div>
<ul class="Switch">
    <li>
        <input type="checkbox" name="Storage" id="csb" onclick="KZCSB(this)" />
        超声波
        <label for="csb"><em></em></label>
    </li>
    <li>
        <input type="checkbox" name="Storage2" id="bz" onclick="KZBZ(this)" />
        红外避障
        <label for="bz"><em></em></label>
    </li>
    <li>
        <input type="checkbox" name="Storage2" id="wf" onclick="KZWIFIYK(this)" checked="checked" />
        WiFi遥控
        <label for="wf"><em></em></label>
    </li>
    <li>
        <input type="checkbox" name="Storage2" id="hw" onclick="KZHWYK(this)" />
        红外遥控
        <label for="hw"><em></em></label>
    </li>
</ul>

<div class="control-wrapper">
    <div class="control-btn control-top" id="up" onclick="carmove(this,'up')">
        <i class="fa fa-chevron-up">∧</i>
        <div class="control-inner-btn control-inner"></div>
    </div>
    <div class="control-btn control-left" id="left" onclick="carmove(this,'left')">
        <i class="fa fa-chevron-left"><</i>
        <div class="control-inner-btn control-inner"></div>
    </div>
    <div class="control-btn control-bottom" id="down" onclick="carmove(this,'down')">
        <i class="fa fa-chevron-down">∨</i>
        <div class="control-inner-btn control-inner"></div>
    </div>
    <div class="control-btn control-right" id="right" onclick="carmove(this,'right')">
        <i class="fa fa-chevron-right">＞</i>
        <div class="control-inner-btn control-inner"></div>
    </div>
    <div class="control-round" id="pause" onclick="carmove(this,'pause')">
        <div class="control-round-inner">
            <i class="fa fa-pause-circle">P</i>
        </div>
    </div>
</div>

<div class="c-box">
    <div class="c-left">
        <h5 style="text-align:center;margin-top:10px;">超声波数据</h5>
        <p id="csbdata" style="color:Red;text-align:center"></p>
    </div>
    <div class="c-right">
        <h5 style="text-align:center;margin-top:10px;">红外避障数据</h5>
        <p id="bzdata" style="color:Red;text-align:center"></p>
    </div>
</div>

<div>
    <label class="demo--label">
        <input class="demo--radio" type="radio" name="demo-radio" checked="checked" value="0.4">
        <span class="demo--radioInput"></span>40
    </label>
    <label class="demo--label">
        <input class="demo--radio" type="radio" name="demo-radio" value="0.6">
        <span class="demo--radioInput"></span>60
    </label>
    <label class="demo--label">
        <input class="demo--radio" type="radio" name="demo-radio" value="0.8">
        <span class="demo--radioInput"></span>80
    </label>
    <label class="demo--label">
        <input class="demo--radio" type="radio" name="demo-radio" value="1.0">
        <span class="demo--radioInput"></span>100
    </label>
</div>

@section Scripts{
    <script src="~/js/signalr.js"></script>
    <script>
        $(document).ready(function () {
            if (iscsb=="start") {
               $("#csb").prop("checked",true);
            } else {
               $("#csb").prop("checked", false);
            }

        });

        // 控制超声波
        function KZCSB(th) {
            if ($(th).is(':checked')) {
                $.get("/Hcsr04/Hcsr04On", function (data) {
                    iscsb = 'start';
                    console.log(data);
                });
            } else {
                $.get("/Hcsr04/Hcsr04Off", function (data) {
                    $("#csbdata").empty();
                    iscsb = "stop";
                    console.log(data);
                });
            }
        }
// signalR 接受传感器数据
        var connection = new signalR.HubConnectionBuilder().withUrl("/chatHub").build();

        connection.on("ReceiveMessage", function (type, msg) {
            switch (type) {
                case "1":
                    $("#csbdata").text(msg);
                    break;             case "50":
                    $("#csb").prop("checked", true);break;
                case "51":
                    $("#csb").prop("checked", false);
                    $("#csbdata").empty();break;
            }
        });

        connection.start().then(function () { }).catch(function (err) {
            return console.error(err.toString());
        });

        connection.onclose(async () => {
            $("#csbdata").empty();
            $("#bzdata").empty();
            console.info('监听到链接关闭');
            await start();
        });

        async function start() {
            try {
                await connection.start();
                console.log("connected");
            } catch (err) {
                console.log(err);
                setTimeout(() => start(), 5000); // 断线重连
            }
        };
    </script>
}

编码阶段就完成了,没啥含量,简单粗暴,能用就行.现在我们把代码生成完成把生成的一堆文件都ftp到我们树莓派的目录上面.

在树莓派上我们要重启我们的站点才能生效:

sudo systemctl restart kestrel-carapp.service

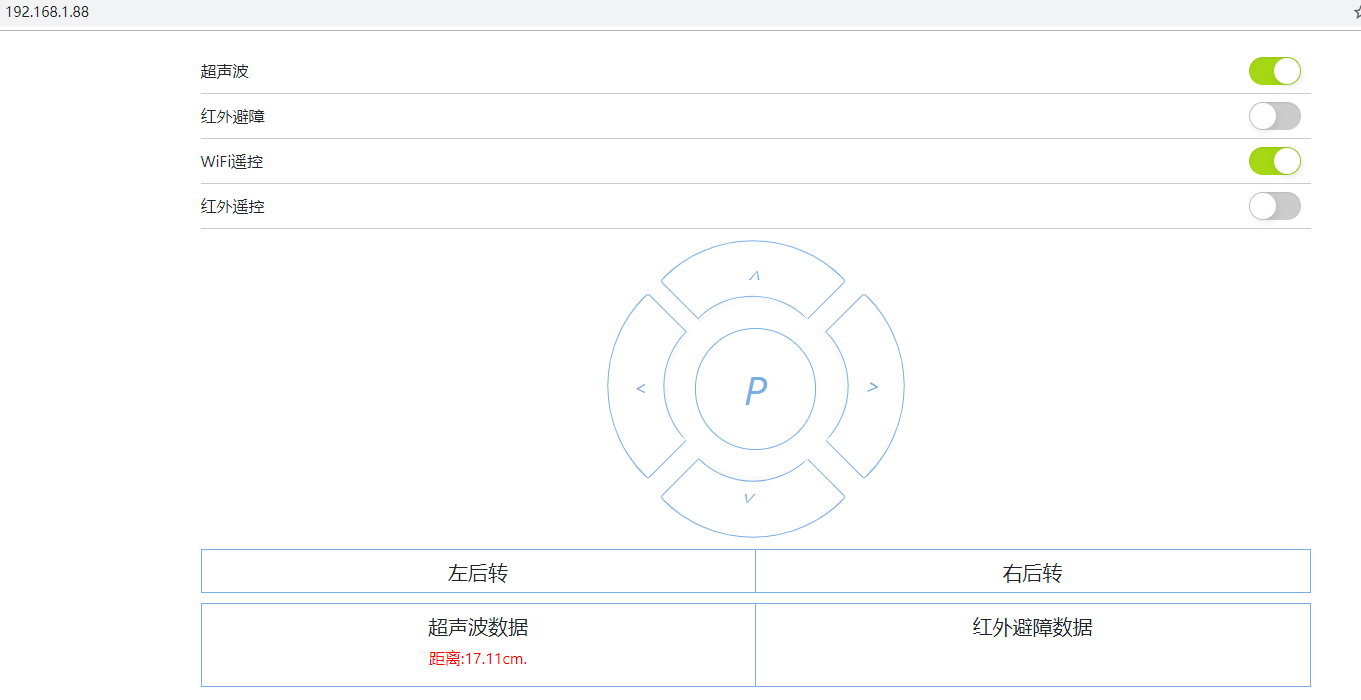

之后在浏览器输入树莓派的IP来看效果吧:

　　今天超声波模块就弄完了.下一章把红外避障和电机驱动上,让它跑起来
