华为生成树stp配置实例

懵懂的女人 提交于 2019-11-27 18:14:06

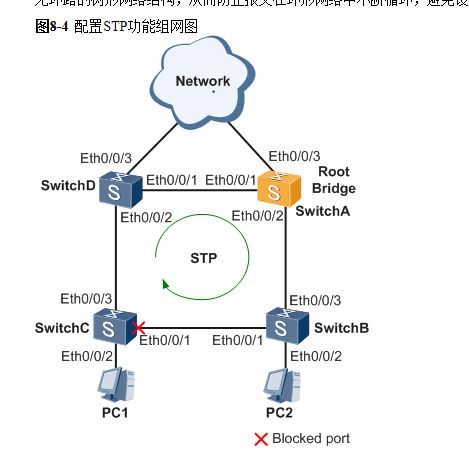

在一个复杂的网络中,网络规划者由于冗余备份的需要,一般都倾向于在设备之间部署多条物理链路,其中一条作主用链路,其他链路作备份。这样就难免会形成环形网络,若网络中存在环路,可能会引起广播风暴和MAC表项被破坏。网络规划者规划好网络后,可以在网络中部署STP协议预防环路。当网络中存在环路,STP通过阻塞某个端口以达到破除环路的目的。如图8-4所示,当前网络中存在环路,SwitchA、SwitchB、SwitchC和SwitchD都运行STP,通过彼此交互信息发现网络中的环路,并有选择的对某个端口进行阻塞,最终将环形网络结构修剪成无环路的树形网络结构,从而防止报文在环形网络中不断循环,避免设备由于重复接收相同的报文造成处理能力下降。

配置思路

采用以下思路配置STP功能:

  1. 在处于环形网络中的交换设备上配置STP基本功能,包括:
    1. 配置环网中的设备生成树协议工作在STP模式。

    2. 配置根桥和备份根桥设备。

    3. 配置端口的路径开销值,实现将该端口阻塞。

    4. 使能STP,实现破除环路。与PC相连的端口不用参与STP计算,将其设置为边缘端口。

操作步骤

  1. 配置STP基本功能



    1. 配置环网中的设备生成树协议工作在STP模式

      # 配置交换设备SwitchA的STP工作模式。

      <Quidway> system-view
      [Quidway] sysname SwitchA
      [SwitchA] stp mode stp

      # 配置交换设备SwitchB的STP工作模式。

      <Quidway> system-view
      [Quidway] sysname SwitchB
      [SwitchB] stp mode stp

      # 配置交换设备SwitchC的STP工作模式。

      <Quidway> system-view
      [Quidway] sysname SwitchC
      [SwitchC] stp mode stp

      # 配置交换设备SwitchD的STP工作模式。

      <Quidway> system-view
      [Quidway] sysname SwitchD
      [SwitchD] stp mode stp
    2. 配置根桥和备份根桥设备

      # 配置SwitchA为根桥。

      [SwitchA] stp root primary

      # 配置SwitchD为备份根桥。

      [SwitchD] stp root secondary
    3. 配置端口的路径开销值,实现将该端口阻塞

      说明:
      • 端口路径开销值取值范围由路径开销计算方法决定,这里选择使用华为计算方法为例,配置将被阻塞端口的路径开销值为20000。

      • 同一网络内所有交换设备的端口路径开销应使用相同的计算方法。

      # 配置SwitchA的端口路径开销计算方法为华为计算方法。

      [SwitchA] stp pathcost-standard legacy

      # 配置SwitchB的端口路径开销计算方法为华为计算方法。

      [SwitchB] stp pathcost-standard legacy

      # 配置SwitchC端口Ethernet0/0/1端口路径开销值为20000。

      [SwitchC] stp pathcost-standard legacy
      [SwitchC] interface ethernet 0/0/1
      [SwitchC-Ethernet0/0/1] stp cost 20000
      [SwitchC-Ethernet0/0/1] quit

      # 配置SwitchD的端口路径开销计算方法为华为计算方法。

      [SwitchD] stp pathcost-standard legacy
    4. 使能STP,实现破除环路

      • 将与PC机相连的端口设置为边缘端口

        # 配置SwitchB端口Ethernet0/0/2为边缘端口。

        [SwitchB] interface ethernet 0/0/2
        [SwitchB-Ethernet0/0/2] stp edged-port enable
        [SwitchB-Ethernet0/0/2] quit

        (可选)配置SwitchB的BPDU保护功能。

        [SwitchB] stp bpdu-protection

        # 配置SwitchC端口Ethernet0/0/2为边缘端口。

        [SwitchC] interface ethernet 0/0/2
        [SwitchC-Ethernet0/0/2] stp edged-port enable
        [SwitchC-Ethernet0/0/2] quit

        (可选)配置SwitchC的BPDU保护功能。

        [SwitchC] stp bpdu-protection
        说明:

        如果与边缘端口相连的是使能了STP功能的网络设备,配置BPDU保护功能后,如果边缘端口收到BPDU报文,边缘端口将会被shutdown,边缘端口属性不变。

      • 设备全局使能STP

        # 设备SwitchA全局使能STP。

        [SwitchA] stp enable

        # 设备SwitchB全局使能STP。

        [SwitchB] stp enable

        # 设备SwitchC全局使能STP。

        [SwitchC] stp enable

        # 设备SwitchD全局使能STP。

        [SwitchD] stp enable
