配置RSTP功能示例
组网需求
在一个复杂的网络中，网络规划者由于冗余备份的需要，一般都倾向于在设备之间部署多条物理链路，其中一条作主用链路，其他链路作备份。这样就难免会形成环形网络，若网络中存在环路，可能会引起广播风暴和MAC表项被破坏。

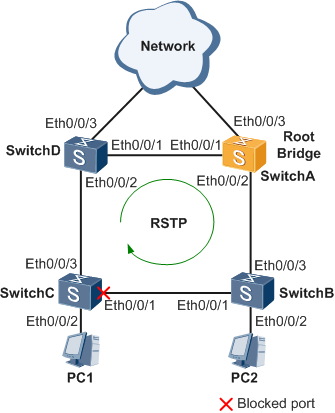

网络规划者规划好网络后，可以在网络中部署RSTP协议预防环路。当网络中存在环路，RSTP通过阻塞某个端口以达到破除环路的目的。如图8-5所示，当前网络中存在环路，SwitchA、SwitchB、SwitchC和SwitchD都运行RSTP，通过彼此交互信息发现网络中的环路，并有选择的对某个端口进行阻塞，最终将环形网络结构修剪成无环路的树形网络结构，从而防止报文在环形网络中不断循环，避免设备由于重复接收相同的报文造成处理能力下降。
配置思路
采用以下思路配置RSTP功能：
- 在处于环形网络中的交换设备上配置RSTP基本功能，包括：
-
配置环网中的设备生成树协议工作在RSTP模式。
-
配置根桥和备份根桥设备。
-
配置端口的路径开销值，实现将该端口阻塞。
-
使能RSTP，实现破除环路。与PC相连的端口不用参与RSTP计算，将其设置为边缘端口。
-
-
配置保护功能，实现对设备或链路的保护。例如：在根桥设备的指定端口配置根保护功能。
操作步骤
- 配置RSTP基本功能
-
配置环网中的设备生成树协议工作在RSTP模式
# 配置SwitchA的RSTP工作模式。
<Quidway> system-view
[Quidway] sysname SwitchA
[SwitchA] stp mode rstp
# 配置交换设备SwitchB的RSTP工作模式。
<Quidway> system-view
[Quidway] sysname SwitchB
[SwitchB] stp mode rstp
# 配置交换设备SwitchC的RSTP工作模式。
<Quidway> system-view
[Quidway] sysname SwitchC
[SwitchC] stp mode rstp
# 配置交换设备SwitchD的RSTP工作模式。
<Quidway> system-view
[Quidway] sysname SwitchD
[SwitchD] stp mode rstp
-
配置根桥和备份根桥设备
# 配置SwitchA为根桥。
[SwitchA] stp root primary
# 配置SwitchD为备份根桥。
[SwitchD] stp root secondary
-
配置端口的路径开销值，实现将该端口阻塞
说明：
-
端口路径开销值取值范围由路径开销计算方法决定，这里选择使用华为计算方法为例，配置将被阻塞端口的路径开销值为20000。
-
同一网络内所有交换设备的端口路径开销应使用相同的计算方法。
# 配置SwitchA的端口路径开销计算方法为华为计算方法。
[SwitchA] stp pathcost-standard legacy
# 配置SwitchB的端口路径开销计算方法为华为计算方法。
[SwitchB] stp pathcost-standard legacy
# 配置SwitchC端口Ethernet0/0/1端口路径开销值为20000。
[SwitchC] stp pathcost-standard legacy
[SwitchC] interface ethernet 0/0/1
[SwitchC-Ethernet0/0/1] stp cost 20000
[SwitchC-Ethernet0/0/1] quit
# 配置SwitchD的端口路径开销计算方法为华为计算方法。
[SwitchD] stp pathcost-standard legacy
-
-
使能RSTP，实现破除环路
-
将与PC机相连的端口设置为边缘端口
# 配置SwitchB端口Ethernet0/0/2为边缘端口。
[SwitchB] interface ethernet 0/0/2 [SwitchB-Ethernet0/0/2] stp edged-port enable [SwitchB-Ethernet0/0/2] quit
（可选）配置SwitchB的BPDU保护功能。
[SwitchB] stp bpdu-protection
# 配置SwitchC端口Ethernet0/0/2为边缘端口。
[SwitchC] interface ethernet 0/0/2 [SwitchC-Ethernet0/0/2] stp edged-port enable [SwitchC-Ethernet0/0/2] quit
（可选）配置SwitchC的BPDU保护功能。
[SwitchC] stp bpdu-protection
说明：
如果与边缘端口相连的是使能了STP功能的网络设备，配置BPDU保护功能后，如果边缘端口收到BPDU报文，边缘端口将会被shutdown，边缘端口属性不变。
-
设备全局使能RSTP
# 设备SwitchA全局使能RSTP。
[SwitchA] stp enable
# 设备SwitchB全局使能RSTP。
[SwitchB] stp enable
# 设备SwitchC全局使能RSTP。
[SwitchC] stp enable
# 设备SwitchD全局使能RSTP。
[SwitchD] stp enable
-
-
- 配置保护功能，如在根桥设备的指定端口配置根保护功能
# 在SwitchA端口Ethernet0/0/1上配置根保护功能。
[SwitchA] interface ethernet 0/0/1
[SwitchA-Ethernet0/0/1] stp root-protection
[SwitchA-Ethernet0/0/1] quit
# 在SwitchA端口Ethernet0/0/2上配置根保护功能。
[SwitchA] interface ethernet 0/0/2
[SwitchA-Ethernet0/0/2] stp root-protection
[SwitchA-Ethernet0/0/2] quit
- 验证配置结果
经过以上配置，在网络计算稳定后，执行以下操作，验证配置结果。
# 在SwitchA上执行display stp brief命令，查看端口状态和端口的保护类型，结果如下：
[SwitchA] display stp brief MSTID Port Role STP State Protection 0 Ethernet0/0/1 DESI FORWARDING ROOT 0 Ethernet0/0/2 DESI FORWARDING ROOT
将SwitchA配置为根桥后，与SwitchB、SwitchD相连的端口Ethernet0/0/2和Ethernet0/0/1在生成树计算中被选举为指定端口，并在指定端口上配置根保护功能。
# 在SwitchB上执行display stp interface ethernet 0/0/1 brief命令，查看端口Ethernet0/0/1状态，结果如下：
[SwitchB] display stp interface ethernet 0/0/1 brief MSTID Port Role STP State Protection 0 Ethernet0/0/1 DESI FORWARDING NONE
端口Ethernet0/0/1在生成树选举中成为指定端口，处于Forwarding状态。
# 在SwitchC上执行display stp brief命令，查看端口状态，结果如下：
[SwitchC] display stp brief MSTID Port Role STP State Protection 0 Ethernet0/0/1 ALTE DISCARDING NONE 0 Ethernet0/0/3 ROOT FORWARDING NONE
端口GE0/0/1在生成树选举中成为Alternate端口，处于DISCARDING状态。
端口GE0/0/3在生成树选举中成为根端口，处于FORWARDING状态。
