1. 流媒体

流媒体就是将视频文件分成许多小块儿,将这些小块儿作为数据包通过网络发送出去,实现一边传输视 频 数据 包一边观看视频。

1.1 流式传输

在网络上传输音、视频信息有两个方式:下载流式传输下载:就是把音、视频文件完全下载到本机后开始播放,它的特点是必须等到视频文件下载完成方可播放, 播放等待时间较长,无法去播放还未下载的部分视频。 流式传输:就是客户端通过链接视频服务器实时传输音、视频信息,实现“边下载边播放”。 流式传输包括如下两种方式:

1.1.2 顺序流式传输

即顺序下载音、视频文件,可以实现边下载边播放,不过,用户只能观看已下载的视频内容,无法快进到未 下载的视频部分,顺序流式传输可以使用Http服务器来实现,比如NginxApache等。

1.1.3 实时流式传输

实时流式传输可以解决顺序流式传输无法快进的问题,它与Http流式传输不同,它必须使用流媒体服务器并 且使用流媒体协议来传输视频,它比Http流式传输复杂。常见的实时流式传输协议有RTSPRTMPRSVP 等。

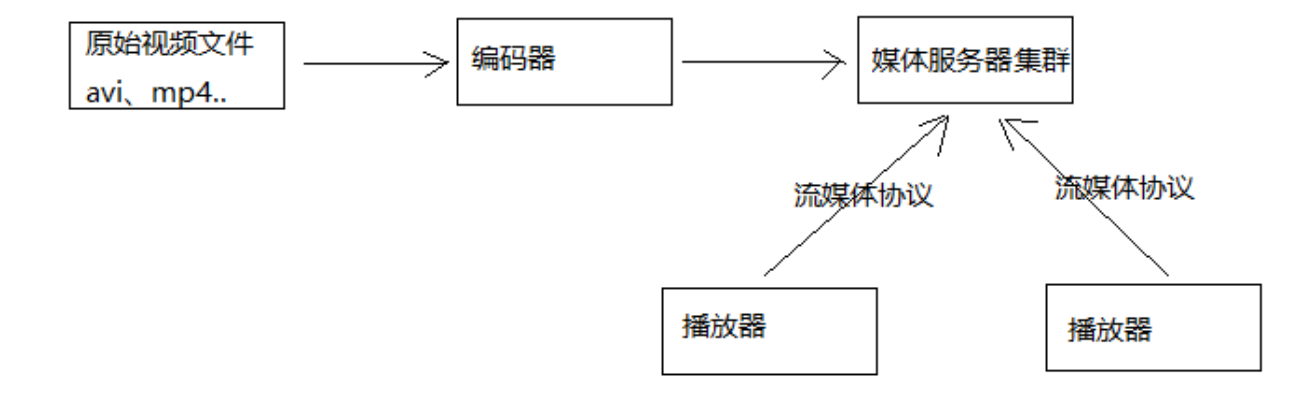

  1. 将原始的视频文件通过编码器转换为适合网络传输的流格式,编码后的视频直接输送给媒体服务器。原始的视频文件通常是事先录制好的视频,比如通过摄像机、摄像头等录像、录音设备采集到的音视频文件,体积较大,要想在网络上传输需要经过压缩处理,即通过编码器进行编码 。
  2. 媒体服务获取到编码好的视频文件,对外提供流媒体数据传输接口,接口协议包括 :HTTPRTSPRTMP等 。
  3. 播放器通过流媒体协议与媒体服务器通信,获取视频数据,播放视频。

2. 点播

2.1 点播方案

  1. 播放器通过 http协议从http服务器上下载视频文件进行播放 问题:必须等到视频下载完才可以播放,不支持快进到某个时间点进行播放
  2. 播放器通过rtmp协议连接媒体服务器以实时流方式播放视频 使用rtmp协议需要架设媒体服务器,造价高,对于直播多采用此方案。
  3. 播放器使用HLS协议连接http服务器(NginxApache等)实现近实时流方式播放视频 HLS协议规定:基于Http协议,视频封装格式为ts,视频的编码格式为H264,音频编码格式为MP3AAC或者AC-3

2.2 什么是HLS

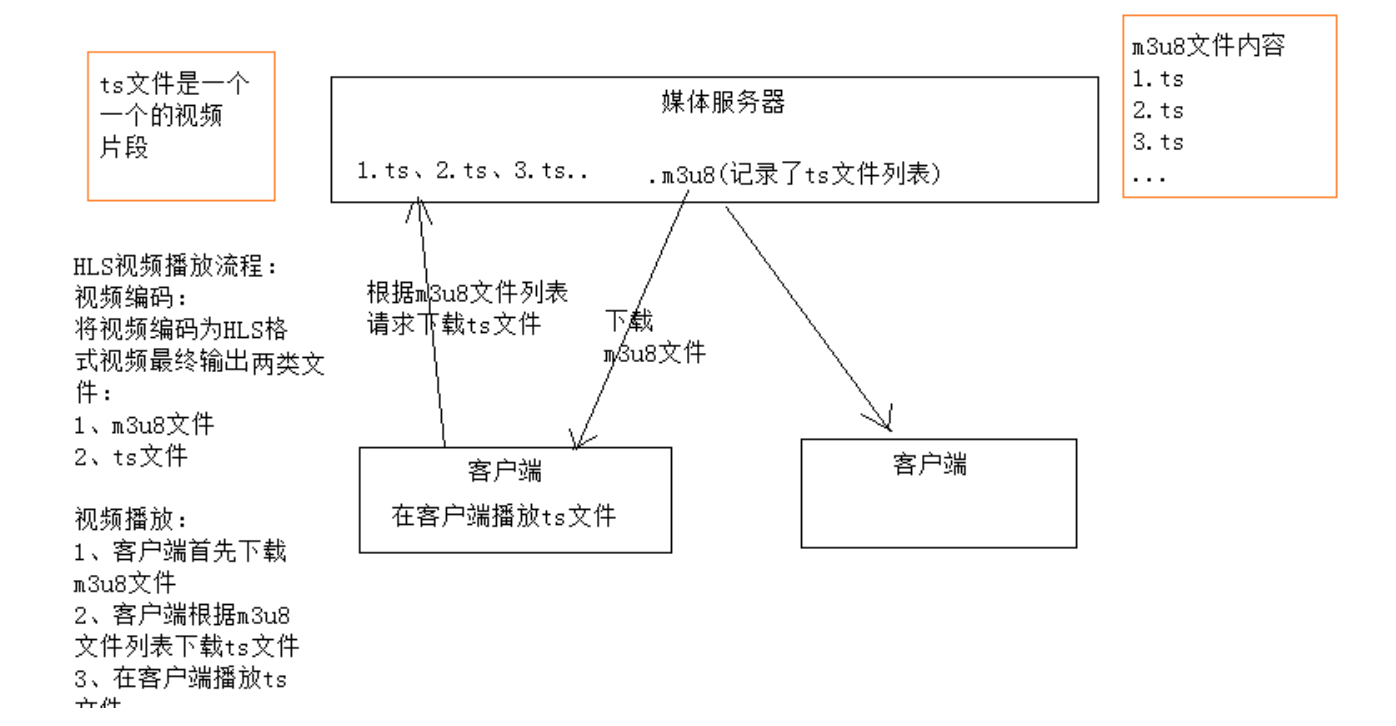

HLS的工作方式是:将视频拆分成若干ts格式的小文件,通过m3u8格式的索引文件对这些ts小文件建立索引。一般10秒一个ts文件,播放器连接m3u8文件播放,当快进时通过m3u8即可找到对应的索引文件,并去下载对应的ts文件,从而实现快进、快退以近实时 的方式播放视频。 IOSAndroid设备、及各大浏览器都支持HLS协议。

采用 HLS方案即可实现边下载边播放,并可不用使用rtmp等流媒体协议,不用构建专用的媒体服务器,节省成本。

3. 视频编码

3.1 视频编码格式

所谓视频编码方式就是指通过压缩技术,将原始视频格式的文件转换成另一种视频格式文件的方式视频流传输中最为重要的编解码标准有国际电联的H.261H.263H.264,运动静止图像专家组的M-JPEG国际标准化组织运动图像专家组的MPEG系列标准,此外在互联网上被广泛应用的还有Real-NetworksRealVideo微软公司WMV以及Apple公司的QuickTime等。

首先我们要分清文件格式和编码格式: 文件格式:是指.mp4.avi.rmvb等 这些不同扩展名的视频文件的文件格式 ,视频文件的内容主要包括视频和音频,其文件格式是按照一 定的编码格式去编码,并且按照该文件所规定的封装格式将视频、音频、字幕等信息封装在一起,播放器会根据它们的封装格式去提取出编码,然后由播放器解码,最终播放音视频。

音视频编码格式:通过音视频的压缩技术,将视频格式转换成另一种视频格式,通过视频编码实现流媒体的传输。 比如:一个.avi的视频文件原来的编码是a,通过编码后编码格式变为b,音频原来为c,通过编码后变为d。

音视频编码格式各类繁多,主要有几下几类:

  • MPEG系列 (由ISO[国际标准组织机构]下属的MPEG[运动图象专家组]开发 )视频编码方面主要是Mpeg1vcd用的就是它)、Mpeg2DVD使用)、Mpeg4(的DVDRIP使用的都是它的变种,如:divxxvid等)、Mpeg4 AVC(正热门);音频编码方面主要是MPEG Audio Layer 1/2MPEG Audio Layer 3(大名鼎鼎的mp3)、MPEG-2 AACMPEG-4 AAC等等。注意:DVD音频没有采用Mpeg的。
  • H.26X系列 (由ITU[国际电传视讯联盟]主导,侧重网络传输,注意:只是视频编码) 包括H.261H.262H.263H.263+H.263++H.264(就是MPEG4 AVC-合作的结晶)

目前最常用的编码标准是视频H.264,音频AAC

3.2 FFmpeg 的基本使用

FFmpeg是一套可以用来记录、转换数字音频、视频,并能将其转化为流的开源计算机程序。采用LGPLGPL许可证。它提供了录制、转换以及流化音视频的完整解决方案。它包含了非常先进的音频/视频编解码库libavcodec,为了保证高可移植性和编解码质量,libavcodec里很多code都是从头开发的。

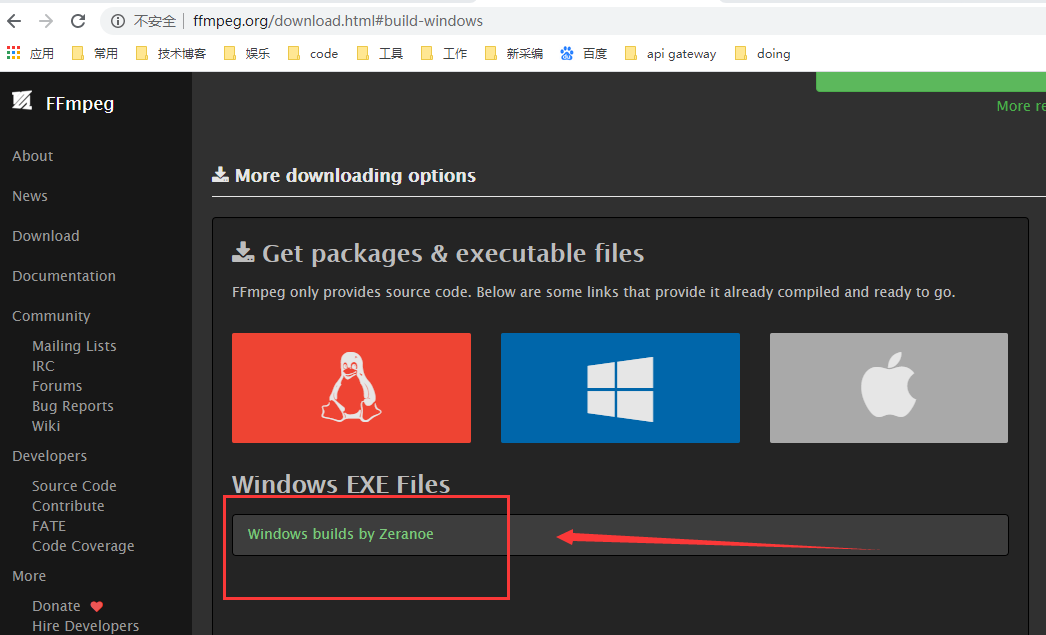

FFmpeg被许多开源项目采用,QQ影音、暴风影音、VLC等。 下载:FFmpeg

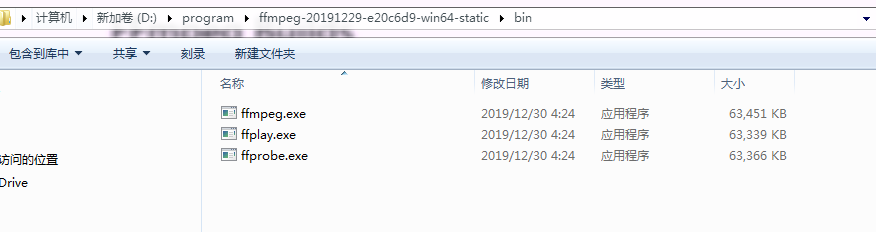

下载 :ffmpeg.zip,并解压,本教程将ffmpeg解压到D:\program\ffmpeg-20191229-e20c6d9-win64-static

ffmpeg配置到path环境变量中

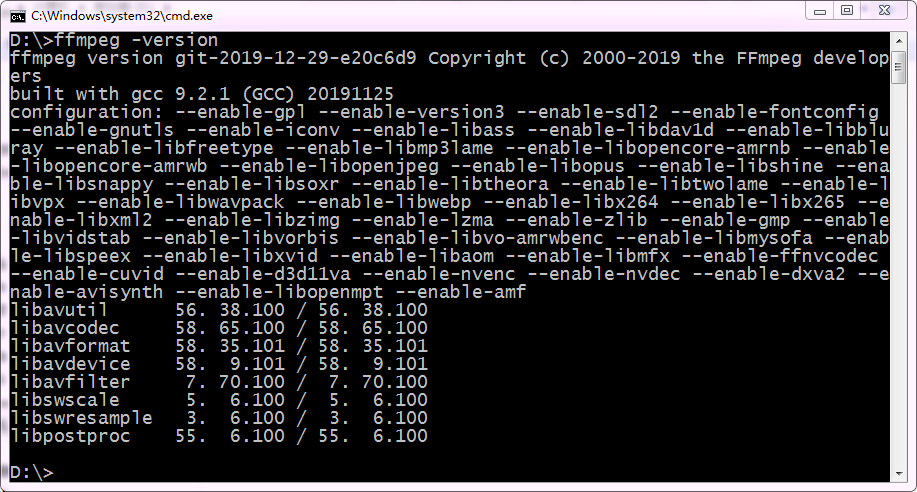

检测是否安装成功

ffmpge -version

简单的测试: 将一个.avi文件转成mp4mp3gif等。 比如我们将test.avi文件转成mp4,运行如下命令:

ffmpeg -i test.avi test.mp4

转成mp3

ffmpeg -i test.avi test.mp3

转成gif

ffmpeg -i lucene.avi lucene.gif

3.3 生成m3u8/ts文件

使用ffmpeg生成 m3u8的步骤如下(这里以avi格式为例,其他类似):

3.3.1 先将avi视频转成mp4

ffmpeg.exe ‐i  test.avi ‐c:v libx264 ‐s 1280x720 ‐pix_fmt yuv420p ‐b:a 63k ‐b:v 753k ‐r 18 .\test.mp4

下面把各参数意思大概讲讲,大概了解意思即可,不再此展开流媒体专业知识的讲解。

  • -c:v 视频编码为x264x264编码是H264的一种开源编码格式。
  • -s 设置分辨率
  • -pix_fmt yuv420p:设置像素采样方式,主流的采样方式有三种,YUV4:4:4YUV4:2:2YUV4:2:0,它的作用是根据采样方式来从码流中还原每个像素点的YUV(亮度信息与色彩信息)值。
  • -b 设置码率,-b:a-b:v分别表示音频的码率和视频的码率,-b表示音频加视频的总码率。码率对一个视频质量有很大的作用。
  • -r:帧率,表示每秒更新图像画面的次数,通常大于24肉眼就没有连贯与停顿的感觉了。

3.3.2 将mp4生成m3u8

ffmpeg ‐i  test.mp4   ‐hls_time 10 ‐hls_list_size 0  ‐hls_segment_filename
./hls/test_%05d.ts ./hls/test.m3u8
  • -hls_time 设置每片的长度,单位为秒
  • -hls_list_size n: 保存的分片的数量,设置为0表示保存所有分片

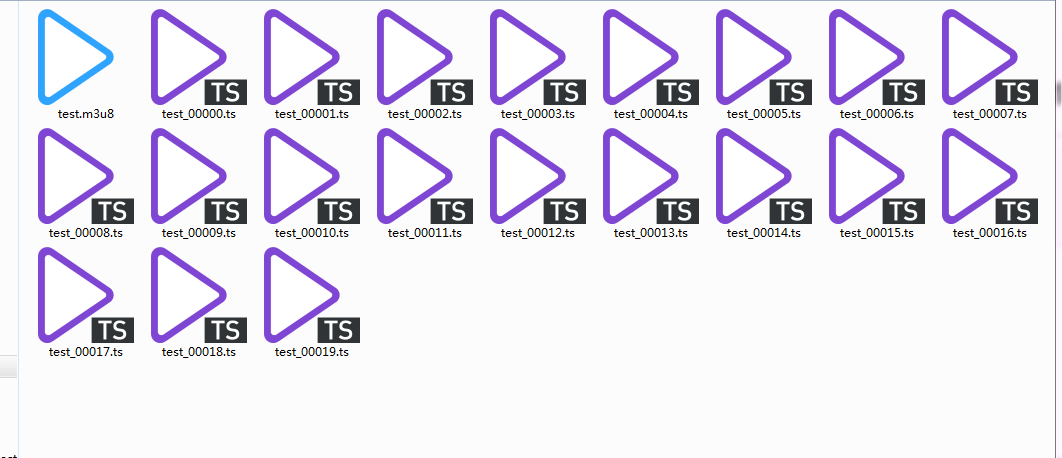

  • -hls_segment_filename :段文件的名称,%05d表示5位数字 生成的效果是:将test.mp4视频文件每10秒生成一个ts文件,最后生成一个m3u8文件,m3u8文件是ts的索引文件。

经测试可以使用potplayer播放test.m3u8

3.4 码率的设置

码率又叫比特率即每秒传输的bit数,单位为bps(Bit Per Second),码率越大传送数据的速度越快。 码率的计算公式是:文件大小(转成bit)/ 时长(秒)/1024 = kbps 即每秒传输千位数 例如一个1M的视频,它的时长是10s,它的码率等于

1*1024*1024*8/10/1024 = 819Kbps

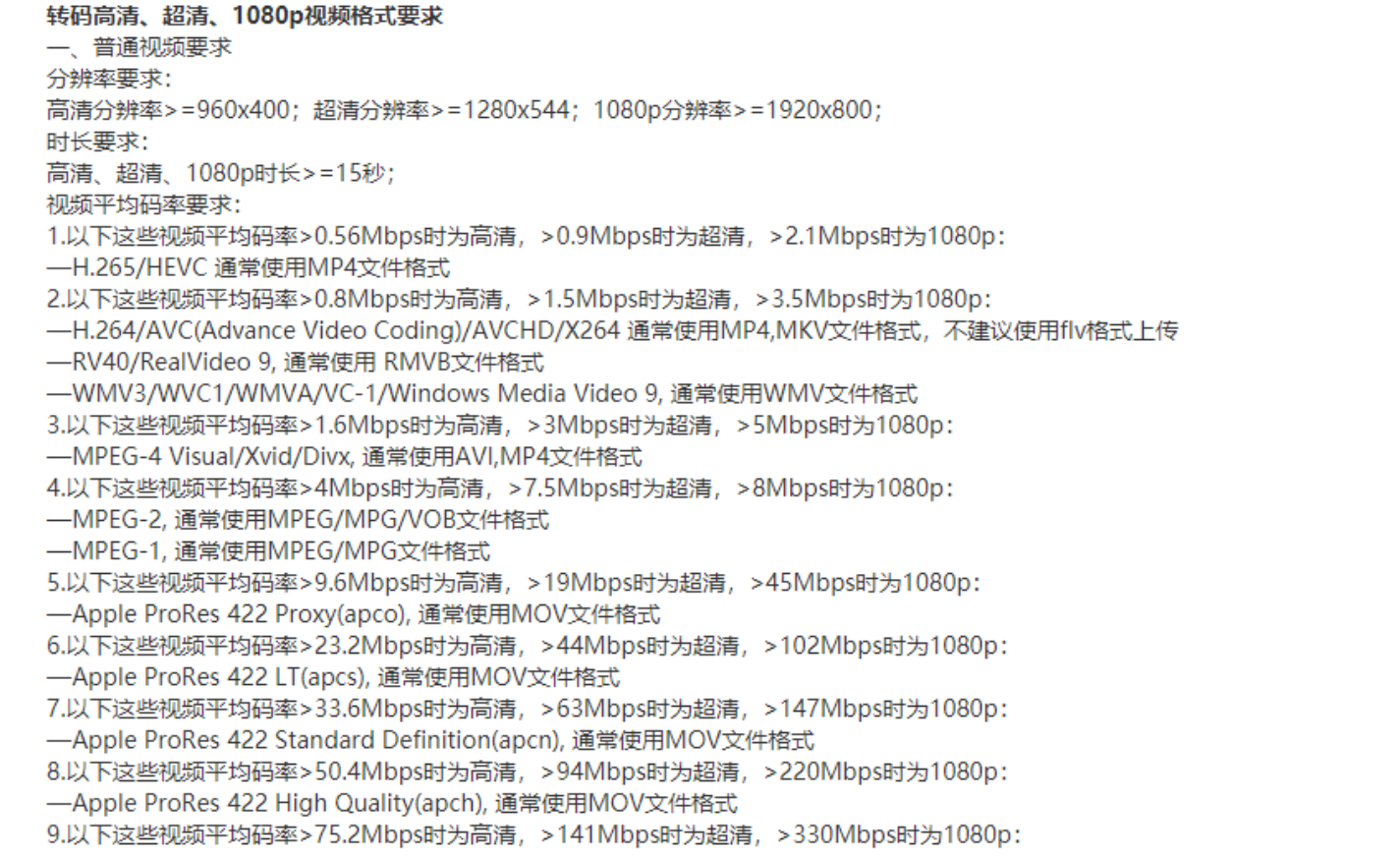

码率设置到多少才能达到最好,通过根据个人的经验或参考一些视频网台给出的参考,下图是优酷对码率的要求:

如果要将视频上传到优酷则必须按照上面的要求,如果是自己搭建视频服务器,码率设置不易过大,最终达到的视 频清晰度满足业务需求即可。

4. 播放器

4.1 技术选型

视频编码后要使用播放器对其进行解码、播放视频内容。在web应用中常用的播放器有flash播放器、H5播放器或浏览器插件播放器,其中以flashH5播放器最常见。

flash播放器:缺点是需要在客户机安装Adobe Flash Player播放器,优点是flash播放器已经很成熟了,并且浏览器对flash支持也很好。

H5播放器:基于h5自带video标签进行构建,优点是大部分浏览器支持H5,不用再安装第三方的flash播放器,并且随着前端技术的发展,h5技术会越来越成熟。


4.2 video.js

本项目采用H5播放器,使用Video.js开源播放器。 **Video.js**是一款基于HTML5世界的网络视频播放器。它支持HTML5Flash视频,它支持在台式机和移动设备上播放视频。这个项目于2010年中开始,目前已在40万网站使用。 官方地址:http://videojs.com/

下载video.js

Video.jshttps://github.com/videojs/video.js videojs-contrib-hlshttps://github.com/videojs/videojs-contrib-hls#installation videojs-contrib-hls是播放hls的一个插件) 使用文档:http://docs.videojs.com/tutorial-videojs_.html

5. 开始配置nginx

正常使用video.js播放视频是通过一个网页,用户通过浏览器打开网页去播放视频,网页和视频都从web服务器请求,通常视频的url地址使用单独的域名。

下面配置是nginx服务器的配置

worker_processes  1;


events {
    worker_connections  1024;
}

http {

    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    keepalive_timeout  65;

    server {
        listen 80;
        server_name localhost;

        # 视频目录
        location /video/ {
            alias  D:/test/video/;
        }
    }
}

6. 编写测试页面video.html

<!DOCTYPE html>
<html lang="en">
<head>
    <meta http-equiv="content-type" content="text/html; charset=utf-8" />
    <title>视频播放</title>
    <link href="./videojs/video-js.css" rel="stylesheet">
</head>
<body>
<video id=example-video width=800 height=600 class="video-js vjs-default-skin vjs-big-play-centered" controls poster="http://127.0.0.1/video/add.jpg">
    <source
            src="http://127.0.0.1/video/test.m3u8"
            type="application/x-mpegURL">
</video>
<input type="button" onClick="switchvideo()" value="switch"/>

<script src="./videojs/video.js"></script>
<script src="./videojs/videojs-contrib-hls.js"></script>
<script>
    var player = videojs('example-video');
    //player.play();

    function switchvideo(){
        player.src({
            src: 'http://127.0.0.1/video/test.m3u8',
            type: 'application/x-mpegURL',
            withCredentials: true
        });
        player.play();
    }
</script>

</body>
</html>


7. 测试

demo 地址

链接:https://share.weiyun.com/5FOQLhs 密码:9a5tyf
