CSAR——Channel-wise and Spatial Feature Modulation Network for Single Image Super-Resolution

1. 摘要

CNN 中的特征包含着不同类型的信息，它们对图像重建的贡献也不一样。然而，现在的大多数 CNN 模型却缺少对不同信息的辨别能力，因此也就限制了模型的表示容量。

另一方面，随着网络的加深，来自前面层的长期信息很容易在后面的层被削弱甚至消失，这显然不利于图像的超分辨。

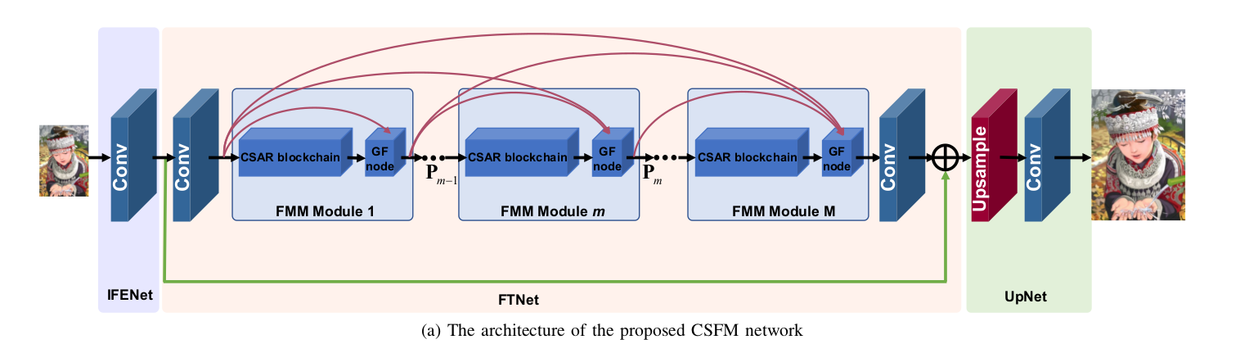

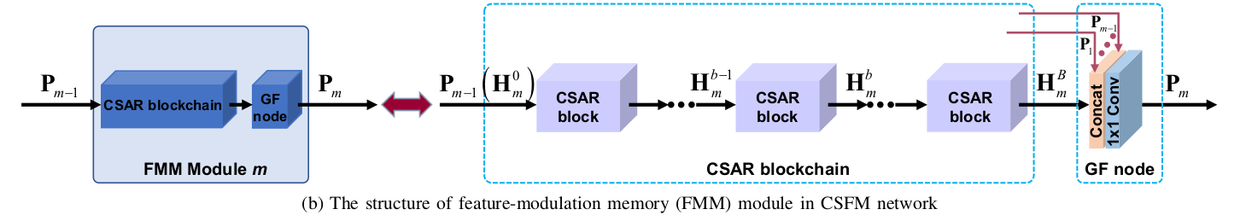

作者提出了一个通道和空间特征调制（CSFM）网络，其中一系列特征调制记忆（FMM）模块级联在一起来将低分辨率特征转化为高信息量的特征。而在每个 FMM 内部，则集成了许多通道和空间注意力残差块（CSAR）以及一个用来保留长期信息的门控融合节点（GF）。

2. 网络结构

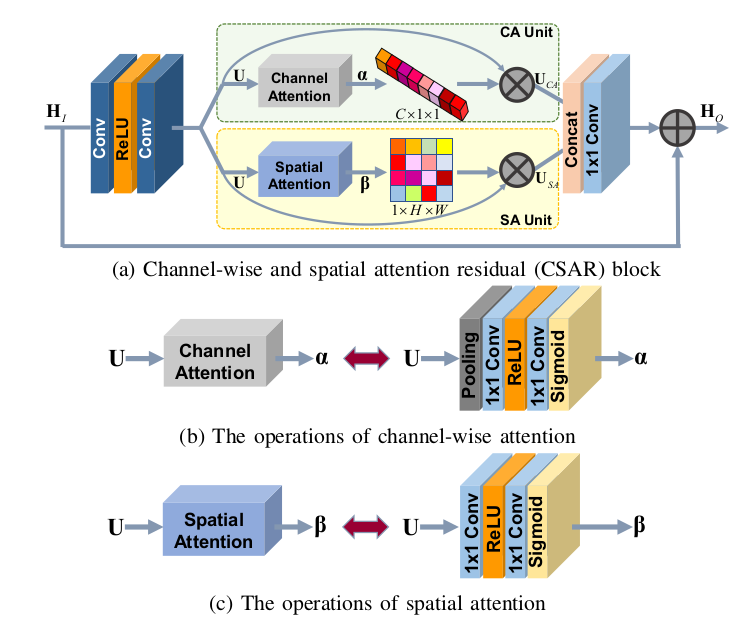

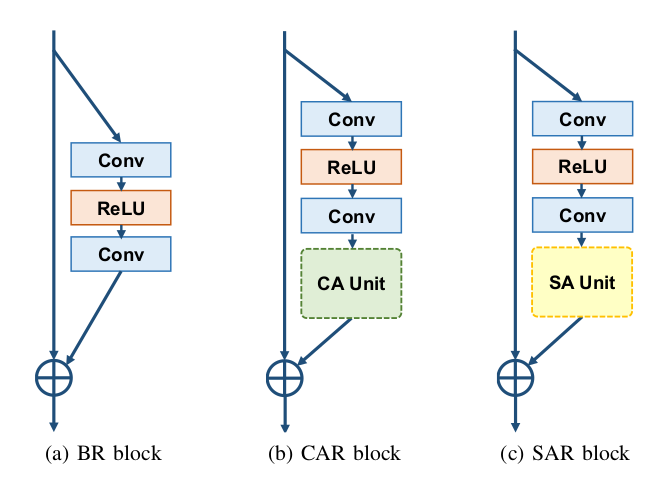

2.1. CSAR（Channel-wise and Spatial Attention Residual ）

进来一个特征 Hi，先经过卷积-ReLU-卷积得到特征 U，卷积核都为 3×3。

CA 单元包含全局空间池化-卷积-ReLU-卷积-Sigmoid，卷积核都为 1×1，第一层卷积通道数变为 C/r，第二层卷积通道数为 C。

SA 单元包含卷积-ReLU-卷积-Sigmoid，卷积核都为 1×1，第一层卷积通道数变为 C*i，第二层卷积通道数为 1。

得到通道和空间的两个 mask 后，分别和特征 U 相乘，然后再将两个结果拼接起来经过一个 1×1 的卷积将通道数变为 C，最后和 Hi 相加得到输出特征 Ho。

在论文中，作者设置 r=16，i=2，CSAR 的一个 TensorFlow 实现如下所示。

def CSAR(input, reduction, increase):
    """
    @Channel-wise and Spatial Feature Modulation Network for Single Image Super-Resolution
    Channel-wise and spatial attention residual block
    """

    _, width, height, channel = input.get_shape()  # (B, W, H, C)

    u = tf.layers.conv2d(input, channel, 3, padding='same', activation=tf.nn.relu)  # (B, W, H, C)
    u = tf.layers.conv2d(u, channel, 3, padding='same')  # (B, W, H, C)

    # channel attention
    x = tf.reduce_mean(u, axis=(1, 2), keepdims=True)   # (B, 1, 1, C)
    x = tf.layers.conv2d(x, channel // reduction, 1, activation=tf.nn.relu)     # (B, 1, 1, C // r)
    x = tf.layers.conv2d(x, channel, 1, activation=tf.nn.sigmoid)   # (B, 1, 1, C)
    x = tf.multiply(u, x)   # (B, W, H, C)

    # spatial attention
    y = tf.layers.conv2d(u, channel * increase, 1, activation=tf.nn.relu)    # (B, W, H, C * i)
    y = tf.layers.conv2d(y, 1, 1, activation=tf.nn.sigmoid)     # (B, W, H, 1)
    y = tf.multiply(u, y)  # (B, W, H, C)

    z = tf.concat([x, y], -1)
    z = tf.layers.conv2d(z, channel, 1, activation=tf.nn.relu)  # (B, W, H, C)
    z = tf.add(input, z)

    return z
