准备工作

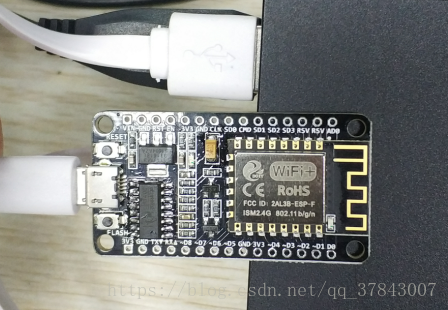

准备一个深圳四博智联科技有限公司的ESP-F 模组。或者四博智联科技的NODEMCU
当我们拿到ESP-F模块后，可以按照以下接线进行测试：
即 VCC、EN 接 3.3v、GPIO15 GND 接地、模块的 TX、RX 接串口工具的 RX、TX、RST 引脚低电平复位，不需要的IO脚位可以悬空、如果要下载模块里面的固件请把GPIO0做拉低处理（温馨提示：如果您购买的是 ESP-01S/M/F1/F2 只需要接VCC GND RX TX 既可正常工作）。如果您购买的是 ESP-01 模块只需要把 CH-PD 接到 VCC 上。其他的按照下图接线即可(没有的 IO口可以不接)。
接线如下：
图1.1
测试
在按照1.1接线完成后，请详细检查电路，确认没有问题请打开串口调试助手选择对应的COM口，配置模式为波特率：115200、数据位： 8 校验位：none 停止位：1 流控：none
配置信息如下：

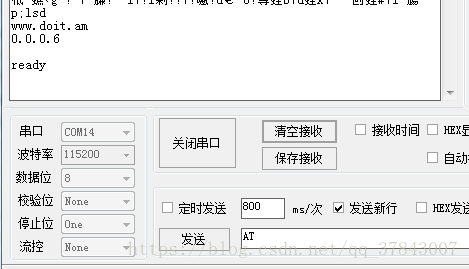

确认没有问题请按一下K1按键RST复位键（300m左右的低电平），打印信息如下：
显示 ready 证明启动正常。
常用工具下载连接：http://pan.baidu.com/s/1geBkYDd
常见问题：
1、按键没有反映
（1）请检查模组供电电源是不是3.3V/800ma的电源；
（2）请检查一下TX和RX是不是接错位置；
（3）检查一下端口号选择是否正确，有没有关闭串口调试助手的端口。
2、按键全是乱码
（1）请和模组厂家确定模块的波特率是多少;
（2）请检查和模组通信的USB转TTL是不是兼容性问题，建议使用的是CH340和CP2102芯片做的USB转TTL.
（3）请确定模组里面的程序是不是有问题。
烧录程序

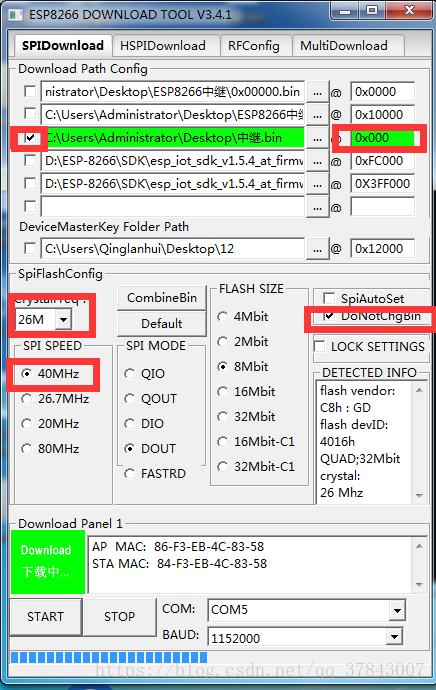

打开ESPFlashDownloadTool_v3.4.1,下载工具，选择对应的芯片型号
使用说明

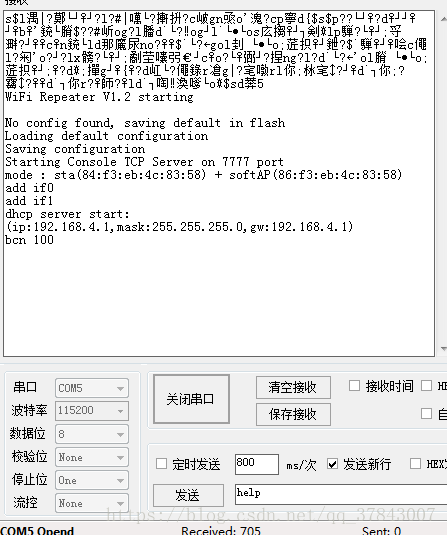

一、打开串口调试助手给模组从新上电打印信息如下：
发送命令的时候记得是发送新行
发送help，查看命令格式，
发送set ssid 1234
发送set password 123456789 //连接路由器的wifi
发送 save//保存
发送 set ap_ssid 123010//设置esp8266的wifi名字
发送 set ap_password 9876543//设置esp8266的密码
发送save//保存
发送 show//查询设置
上电重启就ok
中继程序下载链接：
https://pan.baidu.com/s/1wq9oKKpQHhEyCMwnuWXPxA
