Kubernetes 系列(五):Prometheus监控框架简介

本小妞迷上赌 提交于 2020-05-02 17:51:47

由于容器化和微服务的大力发展,Kubernetes基本已经统一了容器管理方案,当我们使用Kubernetes来进行容器化管理的时候,全面监控Kubernetes也就成了我们第一个需要探索的问题。我们需要监控kubernetes的ingress、service、deployment、pod......等等服务,以达到随时掌握Kubernetes集群的内部状况。

此文章是Prometheus监控系列的第一篇,目的也很明确,旨在于寻找一套能够胜任kubernetes集群监控的架构。

k8s监控方案调研

1、cAdvisor + InfluxDB + Grafana

2、Heapster + InfluxDB + Grafana

3、Promethus + kube-state-metrics + Grafana

  • Grafana: 开源DashBoard,后端支持多种数据库,如:Influxdb、Prometheus...,插件也比较多,功能强大。非常适合用于做展示。

  • InfluxDB: 开源时间序列数据库,性能高效

  • cAdvisor: 来自 Google 的容器监控工具,也是 Kubelet 内置的容器资源收集工具。它会自动收集本机容器 CPU、内存、网络和文件系统的资源占用情况,并对外提供 cAdvisor 原生的 API。随 kubelet 启动 --cadvisor-port = 1



  • Heapster: 由于 cAdvisor 只提供了单机的容器资源占用情况,而 Heapster 则提供了整个集群的资源监控(kubernetes 1.11 之前,hpa都是从heapster获取数据),并支持持久化数据存储到 InfluxDB

  •

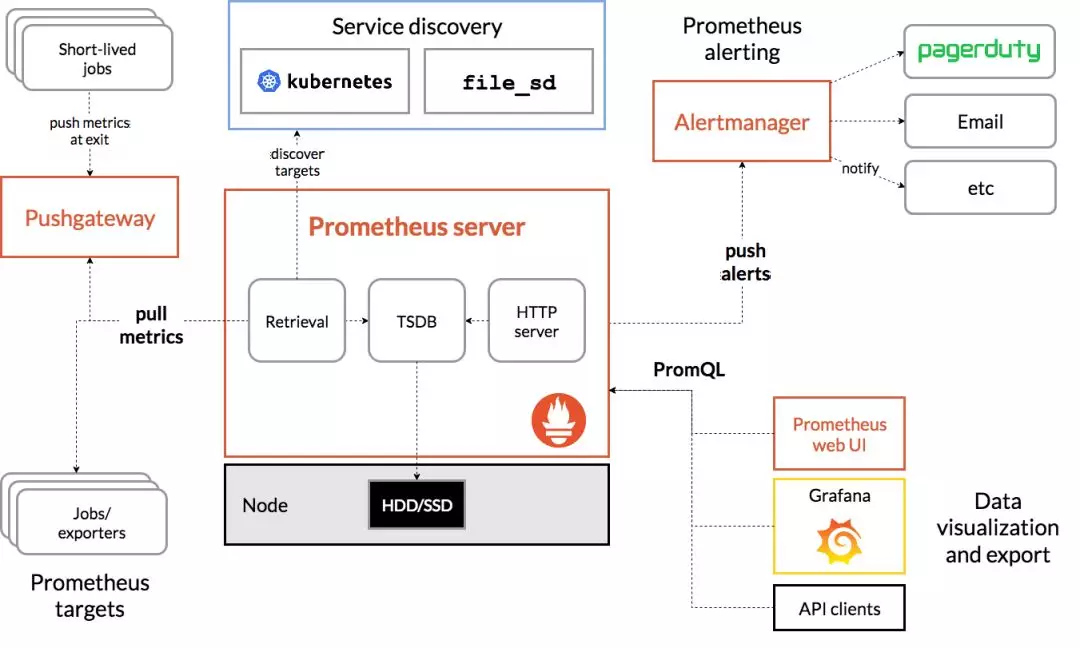

  • Promethues: 提供强大的数据采集、数据存储、数据展示、告警等,天生完美支持kubernetes,CNCF基金会的第二个成员,第一个是Kubernetes。而且Prometheus里面很多思想都来源于Google内部的监控系统Borgmon,可以说是Google的干儿子。



    • kube-state-metrics在这里作为prometheus的一个exporter来使用,提供deployment、daemonset、cronjob等服务的监控数据,由kubernestes官方提供,与prometheus紧密结合。 更多关于kube-state-metrics的信息:https://github.com/kubernetes/kube-state-metrics



Prometheus优势

Prometheus和kubernetes相亲相爱

Google干儿子,大厂维护,而且最重要的一点是完美支持Kubernetes

规范定义

Prometheus对于应用层的监控,定义了一个良好的规范,只需要应用提供接口获取日志就可以了

Prometheus可以在各个层面实现监控,如下

  • 基础设施层:监控各个主机服务器资源(包括Kubernetes的Node和非Kubernetes的Node),如CPU,内存,网络吞吐和带宽占用,磁盘I/O和磁盘使用等指标。

  • 中间件层:监控独立部署于Kubernetes集群之外的中间件,例如:MySQL、Redis、RabbitMQ、ElasticSearch、Nginx等。

  • Kubernetes集群:监控Kubernetes集群本身的关键指标

  • Kubernetes集群上部署的应用:监控部署在Kubernetes集群上的应用

基于以上三点,所以最终选择使用Prometheus来监控Kubernetes集群。

Kubernetes集群监控架构

在具体讨论Prometheus监控架构之前,再来看几个实际的问题

  1. 如果有多个Kubernetes集群,怎么做?

  2. 多个Kubernetes集群的监控数据怎么处理?

  3. 告警应该怎么集中并去重?

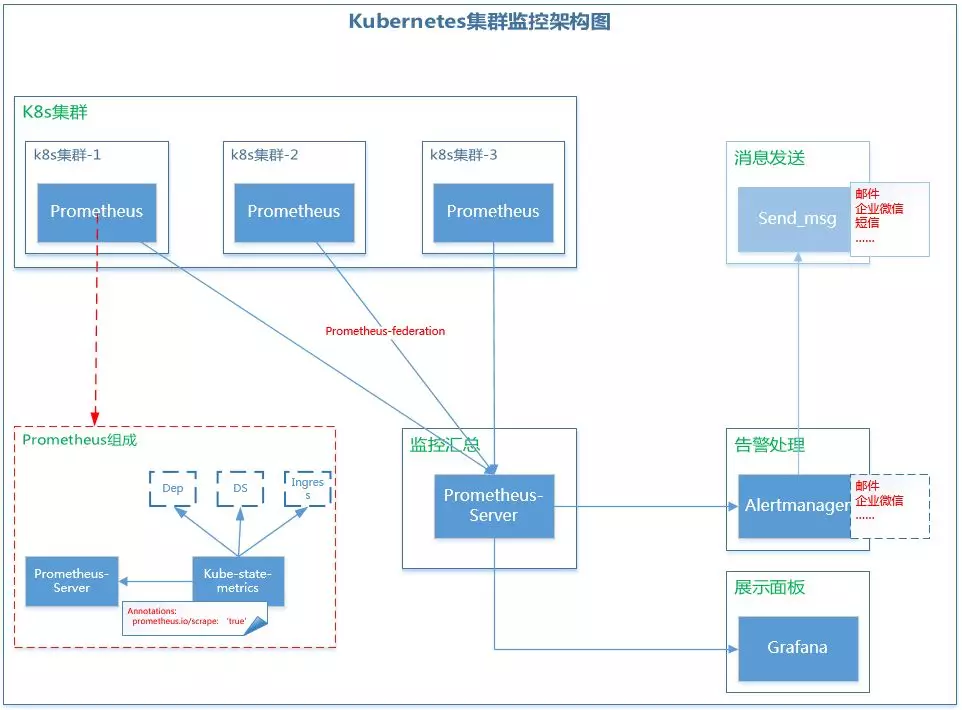

好在这些问题对Prometheus来说都不是难事,最终,我们采取 Prometheus + kube-state-metrics + Alertmanager + Grafana 架构来做Kubernetes集群监控。监控系统具体架构如下



使用这个架构,那上面所提到的三个问题将不再是问题。

详解

K8s集群:

k8s集群-1/-2/-3为需要被监控的集群,就是业务集群。每个集群内部都部署了一个Prometheus,主要由两部分组成 prometheus-server + kube-state-metrics。

prometheus-server:使用一个带RBAC权限的账号采集集群中现有监控信息(其实是从cadvisor获取)和节点信息。

kube-state-metrics:这里作为prometheus的exporter使用。因为prometheus不能获取集群中Deployment, Job, CronJob的监控信息。 部署kube-state-metrics的时候,svc一定要带一个annotations:prometheus.io/scrape: 'true'(这非常重要

监控汇总

监控汇总其实就是一个Prometheus-server,用于将各个散落在各地的监控数据汇总起来,统一管理。

核心思想是利用Prometheus的federation机制,从其他集群pull数据。这样其他集群的prometheus只需要短暂存储数据,汇总之后再做长期存储;同时还可以统一做告警判断和数据展示。

展示面板

展示面板就是一个Grafana,支持使用Prometheus做为数据源进行绘图展示。

告警处理

告警是利用Prometheus官方提供的Altermanager模块。Alermanager模块从Prometheus-Server接收告警信息,然后进行汇总、屏蔽、告警...等等操作。Alertmanager告警途径支持有email、wechat、webhook、slack等等,非常丰富。但是这里使用的是自身开发的Send_msg模块。

消息发送

自主开发的消息发送模块,集成email、微信、钉钉、短信等方式。其实不止告警时会发送消息,还有其他地方也会用到消息发送。



文章来源:https://mp.weixin.qq.com/s/iBQzN3DtIPa3wZ96d5Uvng
