ARP协议在局域网内使用的非常广泛，它的数据包类型分为请求包和答复包。Windows系统内部有一个缓冲区，保存了最近的ARP信息，可以在cmd下使用命令arp -a来显示目前的缓存，或者使用命令arp -d来清除该缓存（Win7下需要以管理员权限运行cmd）。
在局域网内，两台机器之间通信，实际上靠的是网卡的物理地址。比如说，本机的IP是192.168.1.80，现在想往另外一台IP为192.168.1.138的机器发送一个ICMP包，或者发起一个TCP连接，操作系统第一步会先获取目标机器的网卡物理地址，获取的步骤是先在ARP缓存里面查找，如果没有找到，则发送ARP请求包（一般是广播方式，询问这个IP的网卡物理地址是多少，目标机器收到请求包，发现请求的目标IP是自己，则反馈一个ARP回复包）。如果目标IP的网卡物理地址获取失败，则无法通信—因为不管TCP、UDP还是ICMP，这些基于以太网的数据包，都有一个以太网帧头。如果没有目标的网卡物理地址，底层就无法填充目的地结构，也不知道发送给哪个网卡了。
下面我们结合程序来做个实验。先说说如何调用WinPcap发送数据包。WinPcap的发包函数是PacketSendPacket，这里我们封装一个函数来调用它：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
|
function
SendPackets(pBuffer:
PAnsiChar
; dwSize:
Cardinal
; bFree:
Boolean
):
Boolean
;
var
pSendPacket: LPPACKET;
begin
Result :=
False
;
pSendPacket := PacketAllocatePacket;
if
pSendPacket =
nil
then
Exit;
//初始化一个_PACKET结构。
PacketInitPacket(pSendPacket, pBuffer, dwSize);
//发送一个或多个数据报的副本。
if
(PacketSendPacket(g_pAdapter, pSendPacket,
1
) =
0
)
then
begin
PacketFreePacket(pSendPacket);
Exit;
end
;
if
bFree
then
FreeMem(pBuffer);
PacketFreePacket(pSendPacket);
Result :=
True
;
end
;
|

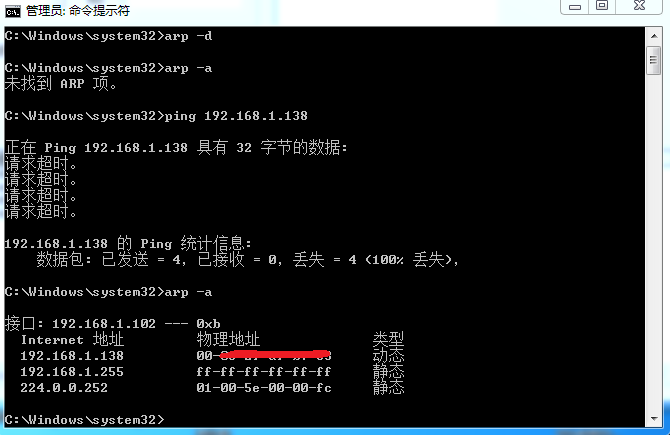

我们先把程序里面TAnalysePacketsThread的ProcessUDPPacket(LPUDPPacket(pBuffer));注释掉，只留下ProcessARPPacket函数，用意其实是我们只处理ARP包，暂时不理会其它类型的。然后打开cmd，执行命令arp -d清除缓冲区。然后输入命令”ping 192.168.1.138″，这时候，可以看到我们的程序捕获到两个ARP包：一个是本机发送的ARP请求包，这是一个目标物理地址为FF:FF:FF:FF:FF的广播包，类型是请求包，内容是询问192.168.1.138的物理地址；另外一个就是对方的回复包了。我们再arp -a显示，发现这个IP对应的物理地址已经在缓冲区里面的（不过ICMP包被对方的防火墙拦截了，所以ping没返回）。

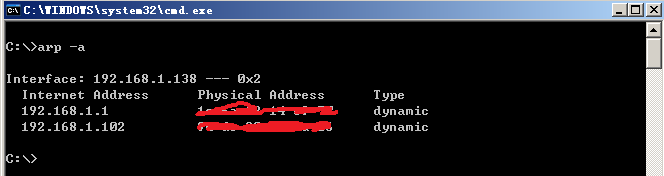

然后我们再连接这个IP，这时候，机器不再发送请求包了（因为缓冲区内还有这个记录）。 另外，我们在目标机器用arp -a命令，可以看到该机器也有发送端的物理地址记录了：
回到我们程序的主界面，细心的朋友可能发现网关物理地址是空的。实际上，我们的电脑如果和外网通信，比如说连接微软的站点，操作系统发送数据包的时候，是如何获取微软主机的网卡物理地址呢？答案是获取不到，也无须获取。操作系统组包的时候，目标物理地址会填写网关的物理地址，然后将数据包发送出去。网关路由器收到数据包后，发现目的IP地址不是自己，就将源物理地址改成自己的，目标物理地址改成下一级的路由的物理地址，然后发送出去。下一级路由则同样重复这个过程，直到数据到底最终目的地。
我们先来解决这个界面问题—获取网关的物理地址。方法1是从本机的ARP缓存获取（一般地说，只要连接过外网，缓存肯定有对应的记录），类似cmd下的arp -a命令：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
|
function
GetMacAddrInCache(DestIP: DWORD; pMAC: PULONG):
Boolean
;
var
dwSize:
Cardinal
;
dwRet:
Cardinal
;
pIpNetTable: PMIB_IPNETTABLE;
i:
Cardinal
;
begin
Result :=
False
;
//从本机ARP表中来查询得到
dwSize :=
0
;
dwRet := GetIpNetTable(
nil
, dwSize,
False
);
if
(dwRet <> ERROR_INSUFFICIENT_BUFFER)
then
Exit;
GetMem(pIpNetTable, dwSize);
if
pIpNetTable =
nil
then
Exit;
dwRet := GetIpNetTable(pIpNetTable, dwSize,
False
);
if
(dwRet <> ERROR_SUCCESS)
then
begin
FreeMem(pIpNetTable);
Exit;
end
;
for
i :=
0
to
pIpNetTable^.dwNumEntries -
1
do
begin
//pIpNetTable^.table[i].dwIndex; //适配器索引
//pIpNetTable^.table[i].dwPhysAddrLen;//物理接口长度
//pIpNetTable^.table[i].bPhysAddr; //物理地址
//pIpNetTable^.table[i].dwAddr; //IP地址
//pIpNetTable^.table[i].dwType; //ARP条目类型
//MIB_IPNET_TYPE_STATIC;
if
(DestIP = pIpNetTable^.table[i].dwAddr)
then
//列表中找到该IP信息
begin
CopyMemory(pMAC, @pIpNetTable^.table[i].bPhysAddr,
6
);
FreeMem(pIpNetTable);
Result :=
True
;
Exit;
end
;
end
;
if
pIpNetTable <>
nil
then
begin
FreeMem(pIpNetTable);
//pIpNetTable := nil;
end
;
end
;
|
方法2就是发送请求包，调用了iphlpapi.dll里面的SendARP函数：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
function
GetMACAddrByARP(DestIP: DWORD; pMAC: PULONG):
Boolean
;
var
dwSize:
Cardinal
;
dwRet:
Cardinal
;
begin
Result :=
False
;
dwSize :=
6
;
dwRet := SendARP(DestIP,
0
, pMAC, dwSize);
if
(dwRet = NO_ERROR)
and
(dwSize <>
0
)
then
begin
Result :=
True
;
Exit;
end
;
end
;
|
界面的处理过程：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
procedure
TFrmMain
.
ComboBox_GatewayIPsChange(Sender: TObject);
var
IP:
Cardinal
;
Mac: TMacAddr;
begin
Edit_GatewayMac
.
Clear;
if
ComboBox_GatewayIPs
.
Text =
''
then
Exit;
IP := inet_addr(
PAnsiChar
(ComboBox_GatewayIPs
.
Text));
if
not
GetMacAddrInCache(IP, @Mac)
then
if
not
GetMACAddrByARP(IP, @Mac)
then
Exit;
Edit_GatewayMac
.
Text := Mac2Str(Mac);
end
;
|
我们前面已经介绍了WinPcap的发包函数，那么我们还可以使用第三种方法，自己构造arp请求包，函数如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
|
function
SendARPPacket(
const
DestMac, SourceMac: TMacAddr;
const
strDestIP, strSourceIP:
AnsiString
; bReQuest:
Boolean
):
Boolean
;
var
ARPPacket: TARPPacket;
begin
//1、填充TEthernetHeader
CopyMemory(@ARPPacket
.
EthernetHeader
.
DestMac, @DestMac, sizeof(TMacAddr));
CopyMemory(@ARPPacket
.
EthernetHeader
.
SourceMac, @SourceMac, sizeof(TMacAddr));
ARPPacket
.
EthernetHeader
.
EthernetType := htons(ETHERTYPE_ARP);
//2、填充TARPHeader
ARPPacket
.
ARPHeader
.
HardwareType := htons(ARP_HARDWARE);
ARPPacket
.
ARPHeader
.
ProtocolType := htons(ETHERTYPE_IP);
ARPPacket
.
ARPHeader
.
HrdAddrlen :=
6
;
ARPPacket
.
ARPHeader
.
ProAddrLen :=
4
;
if
bReQuest
then
ARPPacket
.
ARPHeader
.
Operation := htons(ARP_REQUEST)
else
ARPPacket
.
ARPHeader
.
Operation := htons(ARP_REPLY);
CopyMemory(@ARPPacket
.
ARPHeader
.
SenderMAC, @SourceMac, sizeof(TMacAddr));
ARPPacket
.
ARPHeader
.
SenderIP := inet_addr(
PAnsiChar
(strSourceIP));
CopyMemory(@ARPPacket
.
ARPHeader
.
TargetMAC, @DestMac, sizeof(TMacAddr));
ARPPacket
.
ARPHeader
.
TargetIP := inet_addr(
PAnsiChar
(strDestIP));
Result := SendPackets(@ARPPacket, sizeof(ARPPacket),
False
);
end
;
|
例如，我们需要获取192.168.1.138的物理地址，则这样调用：
|
1
2
3
4
5
6
7
8
9
10
11
|
procedure
TFrmMain
.
Button1Click(Sender: TObject);
var
DestMac, SourceMac: TMacAddr;
strDestIP, strSourceIP:
AnsiString
;
begin
FillChar(DestMac, sizeof(DestMac),
$FF
);
//广播包
SourceMac := Str2Mac(Trim(Edit_OwnMac
.
Text));
strSourceIP := Trim(ComboBox_OwnIPs
.
Text);
strDestIP :=
'192.168.1.138'
;
SendARPPacket(DestMac, SourceMac, strDestIP, strSourceIP,
True
);
end
;
|
然后从程序主界面，或本机的arp -a命令，或目标机器的arp -a命令都可以验证这个过程。现在我们来看看电脑里面这个ARP缓存表是什么时候更新的。实际上，除了上面说的主动请求获取外，只要机器收到ARP包，不管是请求包还是反馈包，它都会添加或更新自己的缓存。修改一下上面的代码，我们广播一条ARP请求包，但是将源IP地址改成一个不存在的IP“192.168.1.111”：
|
1
2
3
4
5
6
7
8
9
10
11
|
procedure
TFrmMain
.
Button1Click(Sender: TObject);
var
DestMac, SourceMac: TMacAddr;
strDestIP, strSourceIP:
AnsiString
;
begin
FillChar(DestMac, sizeof(DestMac),
$FF
);
//广播包
SourceMac := Str2Mac(Trim(Edit_OwnMac
.
Text));
strSourceIP :=
'192.168.1.111'
;
//Trim(ComboBox_OwnIPs.Text);
strDestIP :=
'192.168.1.138'
;
SendARPPacket(DestMac, SourceMac, strDestIP, strSourceIP,
True
);
end
;
|

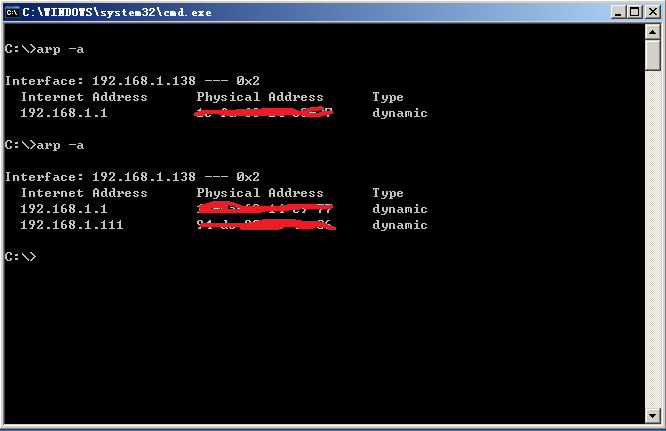

在目标机器输入arp -a，发现的确出现了一条对应的记录。也就是说，如果现在在目标机器连接“192.168.1.111”，那么实际上会连接我们的机器。
如果我们把源IP改成跟目标IP一样呢？
|
1
2
3
4
5
6
7
8
9
10
11
|
procedure
TFrmMain
.
Button1Click(Sender: TObject);
var
DestMac, SourceMac: TMacAddr;
strDestIP, strSourceIP:
AnsiString
;
begin
FillChar(DestMac, sizeof(DestMac),
$FF
);
//广播包
SourceMac := Str2Mac(Trim(Edit_OwnMac
.
Text));
strSourceIP :=
'192.168.1.138'
;
//Trim(ComboBox_OwnIPs.Text);
strDestIP :=
'192.168.1.138'
;
SendARPPacket(DestMac, SourceMac, strDestIP, strSourceIP,
True
);
end
;
|
目标机器会出现如下提示框：
如果开一个线程重复这个过程，那台机器就无法上网了。
最后我们讲述一下ARP欺骗和路由器。因为局域网内通信是依靠物理地址，而只要机器收到请求或反馈包，都会更新自己的缓存，所以可以利用这个特性，进行ARP欺骗。具体做法就是：欺骗目标电脑，告诉它网关的IP对应的物理地址是自己；欺骗网关，告诉它目标IP的物理地址是自己。也就是开一个线程不断的发送ARP请求或反馈包给这两个苦主，然后目标电脑发往外网的数据，都会发送到你的电脑，你的电脑收到数据包后，检查如果目标IP不是自己，说明应该转发，你就把该数据包的源物理地址改成自己的，目标物理地址改成网关的，然后发送出去（注意：源IP地址不要改变）；外网返回数据后，将数据发给你的电脑，你的电脑收到数据包后，检查如果目标IP（这时候，明白为什么前面说源IP地址不要改变了吧？）不是自己，说明应该转发，你就把该数据包的源物理地址改成自己的，目标物理地址改成目标电脑的，然后发送出去。
实际上，这个就是路由器的实现，只不过它是把这个代码写进了芯片里面。另外它不用ARP欺骗，而是你自己将网络连接的网关IP设置成它的。你也可以按照上面的流程，去掉ARP欺骗的过程，仅保留数据转发，然后将局域网另外一台机器的网关设置为你的机器，那么它就需要通过你来上网了。因为现在ARP欺骗不像2003年，到处都是代码，这里就不给出具体的实现，留作大家的课后作业吧。
下一节我们将讲述UDP协议部分，进入初步的数据修改阶段。我们先实现一个应用层的DNS客户端和服务端，再来在驱动层玩玩。
附件下载：
本节代码
