本章分为两节，第一节介绍数据平面开发套件DPDK（Data Plane Development Kit）的基础知识，第二节介绍DPDK盒子的使用方法。

一、DPDK简介

本节首先介绍DPDK出现的行业背景，然后介绍DPDK概述、DPDK关键技术、DPDK开源代码，最后介绍DPDK Lib库。

1.1 DPDK背景

在过去10年里，以太网接口技术也经历了飞速发展。从早期主流的10Mbit/s与100Mbit/s，发展到千兆网（1Gbit/s）。到如今，万兆（10Gbit/s）网卡技术成为数据中心服务器的主流接口技术，近年来，Intel等公司还推出了40Gbit/s、100Gbit/s的超高速网络接口技术。而CPU的运行频率基本停留在10年前的水平，严重阻碍了速度的提升，为了迎接超高速网络技术的挑战，DPDK（Data Plane Development Kit），一个以软件优化为主的数据面技术应时而生，它为今天NFV（Network Function Virtualization）技术的发展提供了绝佳的平台可行性。

网络处理器能够迅速将数据报文接收入系统，比如将64字节的报文以10Gbit/s的线速也就是14.88Mp/s（百万报文每秒）收入系统，并且交由CPU处理，这在早期Linux和服务器平台上无法实现。传统上，网卡驱动程序运行在Linux的内核态，以中断方式来唤醒系统处理，这和历史形成有关。早期CPU运行速度远高于外设访问，所以中断处理方式十分有效，但随着芯片技术与高速网络接口技术的一日千里式发展，报文吞吐需要高达10Gbit/s的端口处理能力，市面上已经出现大量的25Gbit/s、40Gbit/s甚至100Gbit/s高速端口，主流处理器的主频仍停留在3GHz以下。I/O超越CPU的运行速率，是横在行业面前的技术挑战。用轮询来处理高速端口开始成为必然，这构成了DPDK运行的基础。

在理论框架和核心技术取得一定突破后，Intel与6wind进行了合作，交由在法国的软件公司进行部分软件开发和测试，6wind向Intel交付了早期的DPDK软件开发包。2011年开始，6wind、Windriver、Tieto、Radisys先后宣布了对Intel DPDK的商业服务支持。Intel起初只是将DPDK以源代码方式分享给少量客户，作为评估IA(Intel Architecture)平台和硬件性能的软件服务模块，随着时间推移与行业的大幅度接受，2013年Intel将DPDK这一软件以BSD开源方式分享在Intel的网站上，供开发者免费下载。2013年4月，6wind联合其他开发者成立www.dpdk.org的开源社区，DPDK开始走上开源的大道。

1.2 DPDK概述

什么是DPDK？对于用户来说，它可能是一个性能出色的包数据处理加速软件库；对于开发者来说，它可能是一个实践包处理新想法的创新工场；对于性能调优者来说，它可能又是一个绝佳的成果分享平台。当下火热的网络功能虚拟化，则将DPDK放在一个重要的基石位置。虽然很难用短短几语就勾勒出DPDK的完整轮廓，但随着认识的深入，我们相信你一定能够认可它传播的那些最佳实践方法，从而将这些理念带到更广泛的多核数据包处理的生产实践中去。DPDK最初的动机很简单，就是证明IA多核处理器能够支撑高性能数据包处理。随着早期目标的达成和更多通用处理器体系的加入，DPDK逐渐成为通用多核处理器高性能数据包处理的业界标杆。

1.3 DPDK关键技术

如今，DPDK 应该已经很好地回答了IA多核处理器是否可以应对高性能数据包处理这个问题。而解决好这样一个问题，也不是用了什么凭空产生的特殊技术，更多的是从工程优化角度的迭代和实践的融合。简单地盘点一下这些技术，归纳如下。

• 轮询，这一点很直接，可避免中断上下文切换的开销。之前提到Linux也采用该方法改进对大吞吐数据的处理，效果很好。
• 用户态驱动，在这种工作方式下，既规避了不必要的内存拷贝又避免了系统调用。一个间接的影响在于，用户态驱动不受限于内核现有的数据格式和行为定义。对Mbuf头格式的重定义、对网卡DMA操作的重新优化可以获得更好的性能。而用户态驱动也便于快速地迭代优化，甚至对不同场景进行不同的优化组合。
• 亲和性与独占，DPDK工作在用户态，线程的调度仍然依赖内核。利用线程的CPU亲和绑定的方式，特定任务可以被指定只在某个核上工作。好处是可避免线程在不同核间频繁切换，核间线程切换容易导致因Cache Miss和Cache Write Back造成的大量性能损失。如果更进一步地限定某些核不参与Linux系统调度，就可能使线程独占该核，保证更多Cache Hit的同时，也避免了同一个核内的多任务切换开销。
• 降低访存开销，网络数据包处理是一种典型的I/O密集型（I/O Bound）工作负载。无论是CPU指令还是DMA，对于内存子系统（Cache+DRAM）都会访问频繁。利用一些已知的高效方法来减少访存的开销能够有效地提升性能。比如利用内存大页能有效降低TLB Miss，比如利用内存多通道的交错访问能有效提高内存访问的有效带宽，再比如利用对于内存非对称性的感知可以避免额外的访存延迟。
• 软件调优，调优本身并不能说是最佳实践。这里其实指代的是一系列调优实践，比如结构的Cache Line对齐，比如数据在多核间访问避免跨Cache Line共享，比如适时地预取数据，再如多元数据批量操作。这些具体的优化策略散布在DPDK各个角落。
• 利用IA新硬件技术，IA的最新指令集以及其他新功能一直是DPDK致力挖掘数据包处理性能的源泉。拿Intel ® DDIO技术来讲，这个Cache子系统对DMA访存的硬件创新直接助推了性能跨越式的增长。有效利用SIMD（Single Instruction Multiple Data）并结合超标量技术（Superscalar）对数据层面或者对指令层面进行深度并行化，在性能的进一步提升上也行之有效。另外一些指令（比如cmpxchg），本身就是Lockless数据结构的基石，而Crc32指令对与4 Byte Key的哈希计算也是改善明显。
• 充分挖掘网卡的潜能，经过DPDK I/O加速的数据包通过PCIe网卡进入系统内存，PCIe外设到系统内存之间的带宽利用效率、数据传送方式（coalesce操作）等都是直接影响I/O性能的因素。在现代网卡中，往往还支持一些分流（如RSS，FDIR等）和Offload（如Checksum，TSO等）功能。DPDK充分利用这些硬件加速特性，帮助应用更好地获得直接的性能提升。

随着DPDK不断丰满成熟，也将自身逐步拓展到更多的平台和场景。从Linux到FreeBSD，从物理机到虚拟机，从加速网络I/O到加速存储I/O，DPDK在不同纬度发芽生长。在NFV大潮下，无论是NFVI（例如，Virtual Switch）还是VNF，DPDK都用坚实有力的性能来提供基础设施保障。

1.4 DPDK源码介绍

本节以Release 17.02.0版本为例，介绍DPDK源码包含的以下几个子目录。

文件介绍：

• lib：DPDK库的源码。
• drivers：DPDK轮询驱动的源码。
• app：DPDK应用程序的源码（自动化测试）。
• examples：DPDK应用程序样例源码。
• devtools：开发DPDK代码后，检测代码是否符合规范的脚本。
• usertools：DPDK的常用安装配置脚本。
• Config、buildtools、mk：框架相关的Makefiles，脚本和配置文件。

1.5 DPDK Lib库介绍

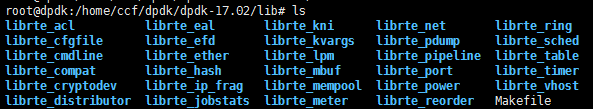

DPDK库文件放在$(RTE_SDK)/lib目录中。习惯上，我们调用库的代码来提供API给应用程序。通常，这里会产生一个静态库(.a)，不过内核模块也在这个文件夹下。

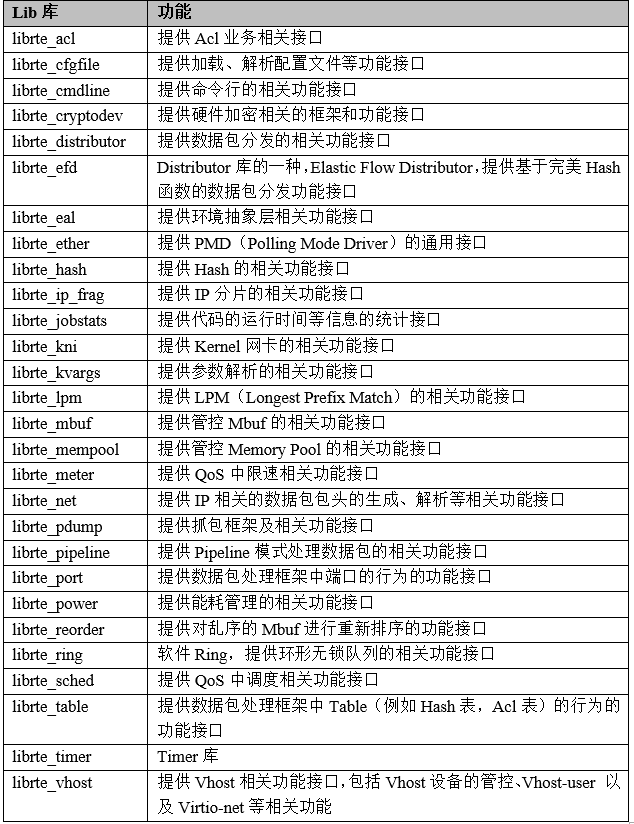

在下面表格中对Lib库的功能做进一步说明。

二、DPDK盒子

本节主要介绍盒子的硬件结构和连接使用方法。

2.1 DPDK盒子介绍

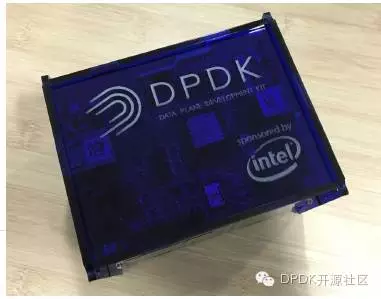

简单来说，DPDK盒子是一个定制的、Mini的硬件盒子，预装Linux系统和DPDK软件，通过该盒子，使用者可以学习如何使用DPDK，也可以方便的开发基于DPDK的应用。DPDK盒子已经开发过三代了，下面简要介绍一下。
第一代盒子
第一代DPDK盒子的组成：一个单板计算机（MinnowboardTurbot）；Intel®Atom™ E3826处理器(1M缓存,1.46GHz)；SilverjawLure子板，Mini PCI槽；英特尔以太网控制器I350（双千兆），插入迷你PCI槽。

第二代盒子
第二代DPDK盒子（RCC-DFF 2220系统）组成：双核Intel®Atom™C2338 CPU，2GB内存，2GbE以太网端口，Nano-ITX外形，预装DPDK软件。

第三代盒子

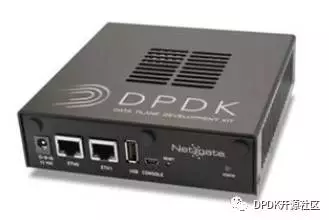

第三代DPDK盒子（DPDK-2340四核系统）组成：四核Intel® Atom™ E3845 CPU，2GB内存，2GbE i210以太网端口，可支持四个RSS序列，预装32GB SSD & DPDK。这次升级，无论处理器，内存，还是外观都得到了大大加强。

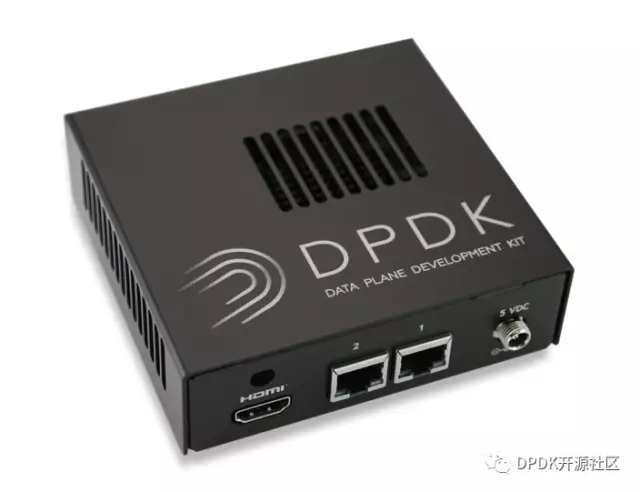

第三代DPDK盒子（DPDK-2340四核系统）硬件规格：

• 英特尔四核Atom E3845 CPU，1.91GHz主频，带有AES-NI指令集
• 紧凑型nano-ITX外形120x120mm
• 2GB DDR3L non-ECC内存，1067MT/s，内置固定内存（不可扩展）
• 32GB M.2 SSD
• 2x 10/100 /1000Base-TX GbE以太网端口（Intel®以太网控制器I210）
• 阳极氧化黑色外壳（美国制造）
• 1x USB 2.0端口
• 1x USB 3.0端口
• 高速和低速MinnowBoard Lure连接器
• 电源/状态LED
• 控制台：HDMI
• 视频：Intel高清显卡1xHDMI输出端口
• AC/DC自适应开关电源适配器
• 运行温度：0°C至70°C
• FCC Part 15 Class A
• CE Class A
• IEC-60950
• RoHS/WEEE

使用MinnowBoard Turbot四核心板——开源硬件嵌入式平台，可用于基于4 Core Intel Atom E3845 CPU的DPDK盒子中。

2.2 DPDK盒子使用指导

第一代DPDK盒子连接方法
第一代盒子的使用方法可参考第二代盒子。
第二代DPDK盒子连接方法
1. 通过USB2控制线连接电脑和DPDK盒子。
2. 在电脑上下载并安装USB驱动(cp210x USB to UART)。

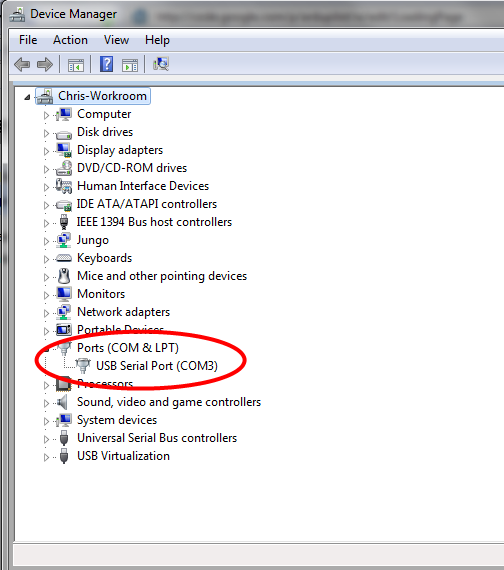

3. 打开Windows设备管理器并查看COM端口分配。

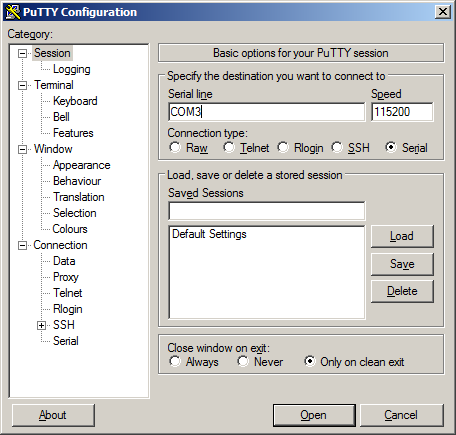

4. 打开Console客户端工具（如putty、Xshell），选择“Serial”，并将速度（波特率）设置为115200，端口号（根据实际查到的）设置为“COM3”，然后点击“Open”连接盒子。

5. 登陆客户端，用户名“root”，密码“password”。

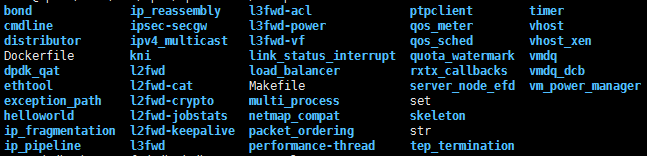

6. 登录盒子后，可以运行dpdk文件下官方的Examples，如下图所示。

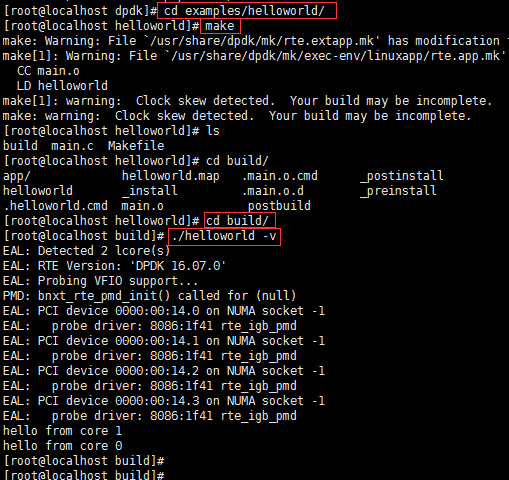

7. 例如，要运行helloworld用例，可按照下面步骤，先编译后执行。

第三代DPDK盒子连接方法
1. 使用HDMI转VGA连接线连接显示器和DPDK盒子。
2. 将键盘和鼠标的USB连接线连接DPDK盒子后面的USB口。
3. 登陆客户端，用户名“test”，密码“tester”。
4. 登录盒子后，可以运行dpdk文件官方的Examples，如下图所示。

5. 例如，要运行helloworld用例，可按照下面步骤，先编译后执行。

其他用例的执行可参考dpdk.org官方网站，或本系列文档第二部分内容的实例讲解。

DPDK盒子功能介绍

DPDK盒子第一个用处就是作为学习DPDK的平台，对于刚刚接触DPDK的初学者，该平台主要的好处是提供了一个“已知”系统：可预测网络界面设置；可预测资源用性；出错范围有限；应用程序以标准方式运行，有已知标记知道要做什么，知道有哪些资源，培训者知道有多少内存，知道典型问题是什么，运行系统时培训者对于能进行的主题很熟悉。如果要建立许多驱动，可以挑选一些驱动，这是一个“已知”系统，可以限制出错范围。对于学生而言，还有一大优势是可以看到、感受到这个盒子，亲自建立系统，获得更多亲身感知的经验。

除了初学者学习如何使用DPDK之外，开发者也可以在小盒子上轻松开发基于DPDK的小微型应用并进行部署，例如，做成一个家庭或者小型企业的网关，充当防火墙，进行流量监控等等。鉴于DPDK盒子的便携性，开发者还可以使用基于DPDK的Pktgen，轻松将DPDK盒子改装成一个发包器，用于支持客户，现场Demo或者其他需要便携式发包仪器的场合。

经过本章的介绍，初学者已经对DPDK原理和DPDK盒子的使用有了基本的认识，更具体的应用案例将在后续的第二章、第三章进行详细介绍，敬请关注。

说明：第三代DPDK盒子因没有安装网卡驱动，导致盒子暂时无法连接外网，用户如果需要连接网络或者下载文件到盒子里，可以用以下方法解决。
1.下载igb的网卡驱动，并拷贝到盒子里，安装驱动，把其中一个网卡绑定到igb驱动，该网口就可以连网使用。
2.先将文件下载到U盘，再通过USB拷贝到盒子里。
3.有USB WiFi的用户，将USB WiFi插到盒子USB口，连接网络。
