Cesium专栏-地形开挖2-任意多边形开挖（附源码下载）

“任意多边形地形开挖” 是“地形开挖”的补充篇，在这节里，我们介绍关于如何使用任意多边形对地形进行开挖，同时，由于有不少小伙伴也咨询了关于“地形开挖”篇后序内容中的填充地形的效果，之前没放出来，是想让小伙伴有个思考的过程，现在放出来，也是提供一种解决方法。

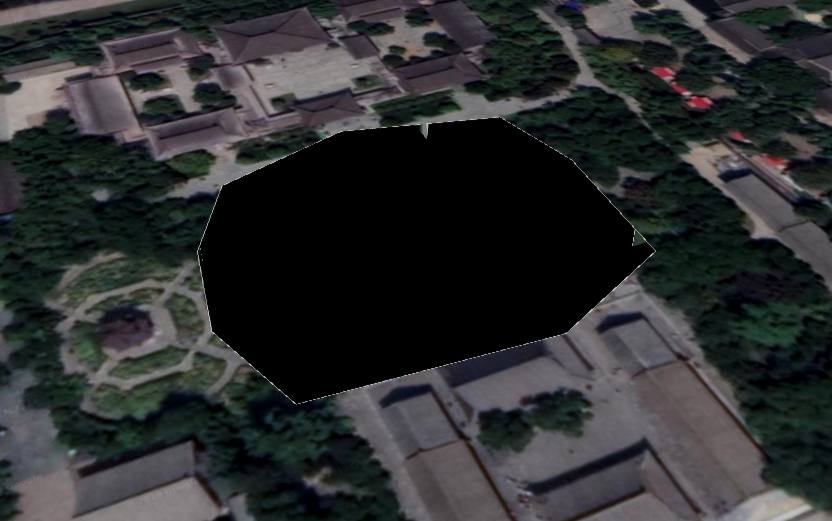

效果图

直接上代码说明方法

1、使用鼠标交互事件，采集需要开挖的范围

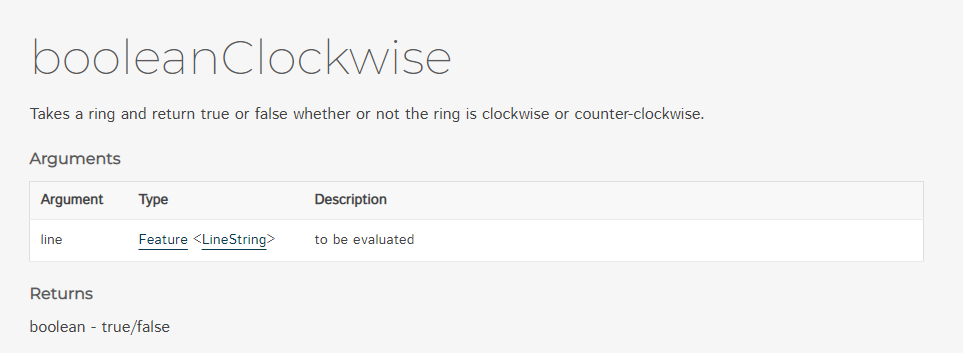

注：这里要特别注意一点，为了下面的计算 ClippingPlane 方便，采集点顺序最好是逆时针，如果点集的组织是顺时针，需要首先逆序成逆时针，关于如果判断一个点集是否是顺时针或者是逆时针，可以用向量法求多边形面积的方式，如果为正，则为顺时针，否者为逆时针。或者使用JS插件计算，比如turf.js。

var points = [
new Cesium.Cartesian3(-1715292.6999753984, 4993153.157628936, 3566663.752912529),
new Cesium.Cartesian3(-1715285.8150713604, 4993167.072601330,3566647.6921528564),
new Cesium.Cartesian3(-1715286.5985765400, 4993181.309761941, 3566627.519787549),
new Cesium.Cartesian3(-1715299.0249209427, 4993191.177501195, 3566607.861264360),
new Cesium.Cartesian3(-1715349.5762367432, 4993176.675656664, 3566603.878289345),
new Cesium.Cartesian3(-1715375.5538853381, 4993159.990032478, 3566614.671147202),
new Cesium.Cartesian3(-1715370.1945772346, 4993141.041835706, 3566643.580587877),
new Cesium.Cartesian3(-1715359.7019716015, 4993131.063945592, 3566662.468046927),
new Cesium.Cartesian3(-1715321.9141253997, 4993137.762602262, 3566671.205164391)
];

2、根据点集计算 ClippingPlane （这个计算方式来源于官网示例）

var pointsLength = points.length;
var clippingPlanes = []; // 存储ClippingPlane集合
for (var i = 0; i < pointsLength; ++i) {
var nextIndex = (i + 1) % pointsLength;
var midpoint = Cesium.Cartesian3.add(points[i], points[nextIndex], new Cesium.Cartesian3());
midpoint = Cesium.Cartesian3.multiplyByScalar(midpoint, 0.5, midpoint);
var up = Cesium.Cartesian3.normalize(midpoint, new Cesium.Cartesian3());
var right = Cesium.Cartesian3.subtract(points[nextIndex], midpoint, new Cesium.Cartesian3());
right = Cesium.Cartesian3.normalize(right, right);
var normal = Cesium.Cartesian3.cross(right, up, new Cesium.Cartesian3());
normal = Cesium.Cartesian3.normalize(normal, normal);
var originCenteredPlane = new Cesium.Plane(normal, 0.0);
var distance = Cesium.Plane.getPointDistance(originCenteredPlane, midpoint);
clippingPlanes.push(new Cesium.ClippingPlane(normal, distance));
}

3、赋值给globe的 clippingPlanes 属性

更多详情见下面链接文章：

Cesium专栏-地形开挖2-任意多边形开挖（附源码下载）

文章提供源码，对本专栏感兴趣的话，可以关注一波
