软AP的实现------hostapd的编译运行

最近要给摄像头做一个软ap，让手机能够连上这个热点，从而能够与摄像头进行通信。

1、什么是hostapd ：

hostapd能够使得无线网卡切换为master模式，模拟AP(通常可以认为是路由器)功能，也就是我们说的软AP(Soft AP)。

Hostapd的功能就是作为AP的认证服务器，负责控制管理stations(通常可以认为带无线网卡的PC)的接入和认证。

通过Hostapd可以将无线网卡切换为AP/Master模式，通过修改配置文件，可以建立一个开放式的(不加密)的，WEP，WPA或WPA2的无线网络。

并且通过修改配置文件可以设置无线网卡的各种参数，包括频率，信号，beacon包时间间隔，是否发送beacon包，如果响应探针请求等等。还可以设置mac地址过滤条件等。

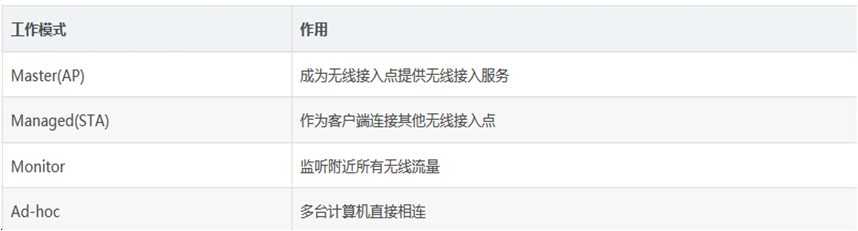

下面是无线网卡常见的工作模式及其作用。

2、编译移植

基于RTL8188EUS无线网卡的驱动程序

版本：wpa_supplicant_hostapd-0.8_rtw_r7475.20130812

进入hostapd目录，修改Makefile 找到如下语句：

ifndef CC
CC=gcc
endif

删除上面的语句，改成自己编译服务器的gcc，然后make。

CROSS_COMPILE=arm-xxxx-linux-
CC=$(CROSS_COMPILE)gcc

生成hostapd和hostapd_cli

3、运行hostapd，创建软AP

vi /etc/hostapd.conf

1)、创建不需要密码的AP

ctrl_interface=/var/run/hostapd
interface=wlan0
driver=rtl871xdrv
ssid=Ap117081234000009
channel=8
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0

2)、创建wep加密类型的AP

ctrl_interface=/var/run/hostapd
interface=wlan0
driver=rtl871xdrv
ssid=Ap117081234000009
channel=8
macaddr_acl=0
auth_algs=2
ignore_broadcast_ssid=0
wep_key0=1234567891200
wep_default_key=0

3)、创建wpa psk加密类型的AP

ctrl_interface=/var/run/hostapd
interface=wlan0
driver=nl80211
ssid=Ap117081234000009
channel=1
macaddr_acl=0
auth_algs=1
ieee80211n=1
hw_mode=g
ignore_broadcast_ssid=0
wpa=2
wpa_passphrase=123456789
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP

运行命令： ./hostapd -B /etc/hostapd.conf -dd

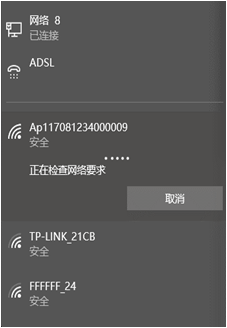

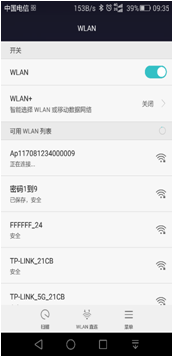

电脑可以搜到这个wifi，但是连接不上手机也可以搜到

连不上的原因是没有dhcpserver为其分配IP。

关于dhcpserver的移植编译见下章

这个版本使用的驱动是rtl871xdrv，不支持wpa_psk的加密类型,即使创建了wpa_psk的加密类型的AP，也是无法连接成功的。

重新下载了另一个版本wpa_supplicant_8_M_6.x_rtw_r17190.20160415，这个版本使用的nl80211驱动，是可以的。

不过编译起来有点麻烦。

进入hostapd目录，cp defconfig .config

修改Makefile

ifndef CC
CC=gcc
endif

将上面的删除，改成

CROSS_COMPILE=arm-XXX-linux-
CFLAGS = -mcpu=arm926ej-s -mno-unaligned-access -fno-aggressive-loop-optimizations
LIBS+= -L../../project/Trunk/Libs/hiXXX/opensource/ -lssl -lcrypto -lnl
CC=$(CROSS_COMPILE)gcc -L../../project/Trunk/Libs/hiXXX/opensource/ -DCONFIG_WPS
CFLAGS+= -I../../common-headers/Trunk/libnl-1.1.4

然后make，报如下错误：

undefined reference to symbol 'pthread_rwlock_rdlock@@GLIBC_2.4'

error adding symbols: DSO missing from command line

collect2: error: ld returned 1 exit status

在Makefile添加如下语句：

LDFLAGS +=-Wl,--gc-sections -Wall -lpthread -lc  -ldl

※这个版本的hostapd需要依赖libopenssl.a和libnl.a开源库

我是把用到的开源库放到了../../project/Trunk/Libs/hiXXX/opensource目录里的

这样make生成的hostapd是支持wpa_psk加密类型的。

把hostapd开源库编译成静态链接库，可以给其他项目进行调用
方法如下：
修改Makefile
添加

AR = $(CROSS_COMPILE)ar
RANLIB = $(CROSS_COMPILE)ranlib

把 ALL=libhostapd libhostapd_cli
改成ALL=libhostapd.a libhostapd_cli.a

在

hostapd_cli: $(OBJS_c)
$(Q)$(CC) $(LDFLAGS) -o hostapd_cli $(OBJS_c) $(LIBS_c)
@$(E) " LD " $@

下面添加：

libhostapd.a: .config $(OBJS)
$(AR) -r $@ $(OBJS)
$(RANLIB) $@
libhostapd_cli.a: $(OBJS_c)
$(AR) -r $@ $(OBJS_c)
$(RANLIB) $@

hostapd.conf的字段说明

macaddr_acl     #可选，指定MAC地址过滤规则，

        0表示除非在禁止列表否则允许，

        1表示除非在允许列表否则禁止，

        2表示使用外部RADIUS服务器；

accept_mac_file：指定允许MAC列表文件所在；

deny_mac_file：指定禁止MAC列表文件所在

auth_algs：指定采用哪种认证算法。

             采用位域（bit fields）方式来制定，其中第一位表示开放系统认证（Open System Authentication, OSA），

             第二位表示共享密钥认证（Shared Key Authentication, SKA）。

             这里设置alth_algs的值为1，表示只采用OSA；如果为3则两种认证方式都支持。

             对于WPA或WPA2，此值必须设为1

#指定802.11协议，包括 a = IEEE 802.11a, b = IEEE 802.11b, g = IEEE 802.11g

hw_mode：指定802.11协议，包括 a = IEEE 802.11a, b = IEEE 802.11b, g = IEEE 802.11g；

ignore_broadcast_ssid：

  # 是否广播，0 广播SSID，1 不广播SSID（发送空SSID，即长度为0的SSID），
  # 2 忽略广播 SSID 的探测请求，跟1类似，但是兼容某些不支持空SSID的设备

wpa：指定WPA类型，这是一个位域值（bit fields），

  第一位表示启用WPA。     1：支持wpa

  第二位表示启用WPA2。    2：支持wpa2     3：两者都支持

WPA 是 4 次握手协商单播密钥+2 次握手协商组播密钥，推出时支持的加密算法 TKIP；

WPA2 使用 4 次握手同时协商单播和组播密钥，配套的加密算法是 CCMP

wpa_passphrase：WPA/WPA2加密需要指定密钥，这个选项就是配置WPA/WPA2的密钥。

         注意wpa_passphrase要求8~63个字符。
