Cesium坐标系及坐标转换详解

前言

Cesium项目中经常涉及到模型加载、浏览以及不同数据之间的坐标转换，弄明白Cesium中采用的坐标系以及各个坐标系之间的转换，是我们迈向三维GIS大门的前提，本文详细的介绍了Cesium中采用的两大坐标系以及之间转换的各种方法。

Cesium中的坐标系

Cesium中常用的坐标有两种WGS84地理坐标系和笛卡尔空间坐标系，我们平时常用的以经纬度来指明一个地点就是用的WGS84坐标，笛卡尔空间坐标系常用来做一些空间位置变换如平移旋转缩放等等。二者的联系如下图。

其中，WGS84地理坐标系包括 WGS84经纬度坐标系（没有实际的对象）和 WGS84弧度坐标系（Cartographic）；

笛卡尔空间坐标系包括笛卡尔空间直角坐标系（Cartesian3）、平面坐标系（Cartesian2），4D笛卡尔坐标系（Cartesian4）。

WGS84坐标系

World Geodetic System 1984，是为GPS全球定位系统使用而建立的坐标系统，坐标原点为地球质心，其地心空间直角坐标系的Z轴指向BIH （国际时间服务机构）1984.O定义的协议地球极（CTP)方向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系。我们平常手机上的指南针显示的经纬度就是这个坐标系下当前的坐标，进度范围[-180，180],纬度范围[-90，90]。

WGS84坐标系

Cesium目前支持两种坐标系WGS84和WebMercator，但是在Cesium中没有实际的对象来描述WGS84坐标，都是以弧度的方式来进行运用的也就是Cartographic类：

new Cesium.Cartographic(longitude, latitude, height)，这里的参数也叫longitude、latitude，就是经度和纬度，计算方法：弧度= π/180×经纬度角度。

笛卡尔空间直角坐标系（Cartesian3）

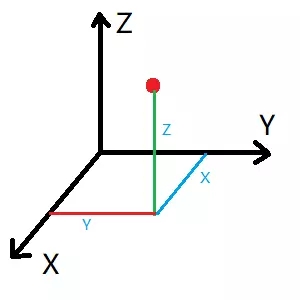

笛卡尔空间坐标的原点就是椭球的中心，我们在计算机上进行绘图时，不方便使用经纬度直接进行绘图，一般会将坐标系转换为笛卡尔坐标系，使用计算机图形学中的知识进行绘图。这里的Cartesian3，有点类似于三维系统中的Point3D对象，new Cesium.Cartesian3(x, y, z)，里面三个分量x、y、z。

笛卡尔空间直角坐标系

平面坐标系（Cartesian2）

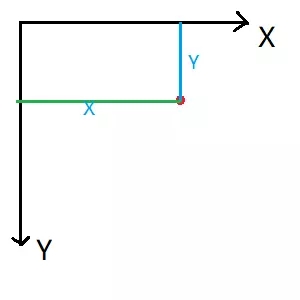

平面坐标系也就是平面直角坐标系，是一个二维笛卡尔坐标系，与Cartesian3相比少了一个z的分量，new Cesium.Cartesian2(x, y)。Cartesian2经常用来描述屏幕坐标系，比如鼠标在电脑屏幕上的点击位置，返回的就是Cartesian2，返回了鼠标点击位置的xy像素点分量。

平面坐标系

坐标转换

经纬度和弧度的转换

var radians=Cesium.Math.toRadians（degrees）;//经纬度转弧度
var degrees=Cesium.Math.toDegrees（radians）;//弧度转经纬度

WGS84经纬度坐标和WGS84弧度坐标系（Cartographic）的转换

//方法一：
var longitude = Cesium.Math.toRadians(longitude1); //其中 longitude1为角度

var latitude= Cesium.Math.toRadians(latitude1); //其中 latitude1为角度

var cartographic = new Cesium.Cartographic(longitude, latitude, height)；

//方法二：
var cartographic= Cesium.Cartographic.fromDegrees(longitude, latitude, height);//其中，longitude和latitude为角度

//方法三：
var cartographic= Cesium.Cartographic.fromRadians(longitude, latitude, height);//其中，longitude和latitude为弧度

WGS84坐标系和笛卡尔空间直角坐标系（Cartesian3）的转换

通过经纬度或弧度进行转换

var position = Cesium.Cartesian3.fromDegrees(longitude, latitude, height)；//其中，高度默认值为0，可以不用填写；longitude和latitude为角度

var positions = Cesium.Cartesian3.fromDegreesArray(coordinates);//其中，coordinates格式为不带高度的数组。例如：[-115.0, 37.0, -107.0, 33.0]

var positions = Cesium.Cartesian3.fromDegreesArrayHeights(coordinates);//coordinates格式为带有高度的数组。例如：[-115.0, 37.0, 100000.0, -107.0, 33.0, 150000.0]

//同理，通过弧度转换，用法相同，具体有Cesium.Cartesian3.fromRadians，Cesium.Cartesian3.fromRadiansArray，Cesium.Cartesian3.fromRadiansArrayHeights等方法

注意：上述转换函数中最后均有一个默认参数ellipsoid（默认值为Ellipsoid.WGS84）。

通过过度进行转换

具体过度原理可以参考上边的注意事项。

var position = Cesium.Cartographic.fromDegrees(longitude, latitude, height）;
var positions = Cesium.Ellipsoid.WGS84.cartographicToCartesian(position);
var positions = Cesium.Ellipsoid.WGS84.cartographicArrayToCartesianArray([position1,position2,position3])；

笛卡尔空间直角坐标系转换为WGS84

直接转换

var cartographic= Cesium.Cartographic.fromCartesian(cartesian3)；

转换得到WGS84弧度坐标系后再使用经纬度和弧度的转换，进行转换到目标值

间接转换

var cartographic = Cesium.Ellipsoid.WGS84.cartesianToCartographic(cartesian3)；
var cartographics = Cesium.Ellipsoid.WGS84.cartesianArrayToCartographicArray([cartesian1,cartesian2,cartesian3])；

平面坐标系（Cartesian2）和笛卡尔空间直角坐标系（Cartesian3）的转换

平面坐标系转笛卡尔空间直角坐标系

这里注意的是当前的点(Cartesian2)必须在三维球上，否则返回的是undefined；通过ScreenSpaceEventHandler回调会取到的坐标都是Cartesian2。

屏幕坐标转场景坐标-获取倾斜摄影或模型点击处的坐标

这里的场景坐标是包含了地形、倾斜摄影表面、模型的坐标。

通过viewer.scene.pickPosition(movement.position)获取，根据窗口坐标，从场景的深度缓冲区中拾取相应的位置，返回笛卡尔坐标。

var handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas);
handler.setInputAction(function (movement) {
     var position = viewer.scene.pickPosition(movement.position);
     console.log(position);
}, Cesium.ScreenSpaceEventType.LEFT_CLICK);

注：若屏幕坐标处没有倾斜摄影表面、模型时，获取的笛卡尔坐标不准，此时要开启地形深度检测（viewer.scene.globe.depthTestAgainstTerrain = true; //默认为false）。

屏幕坐标转地表坐标-获取加载地形后对应的经纬度和高程

这里是地球表面的世界坐标，包含地形，不包括模型、倾斜摄影表面。

通过viewer.scene.globe.pick(ray, scene)获取，其中ray=viewer.camera.getPickRay(movement.position)。

var handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas);
handler.setInputAction(function (movement) {
     var ray = viewer.camera.getPickRay(movement.position);
     var position = viewer.scene.globe.pick(ray, viewer.scene);
     console.log(position);
}, Cesium.ScreenSpaceEventType.LEFT_CLICK);

注：通过测试，此处得到的坐标通过转换成wgs84后，height的为该点的地形高程值。

屏幕坐标转椭球面坐标-获取鼠标点的对应椭球面位置

这里的椭球面坐标是参考椭球的WGS84坐标(Ellipsoid.WGS84)，不包含地形、模型、倾斜摄影表面。

通过 viewer.scene.camera.pickEllipsoid(movement.position, ellipsoid)获取，可以获取当前点击视线与椭球面相交处的坐标，其中ellipsoid是当前地球使用的椭球对象：viewer.scene.globe.ellipsoid，默认为Ellipsoid.WGS84。

var handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas);
handler.setInputAction(function (movement) {
     var position = viewer.scene.camera.pickEllipsoid(movement.position, viewer.scene.globe.ellipsoid);
     console.log(position);
}, Cesium.ScreenSpaceEventType.LEFT_CLICK);

注：通过测试，此处得到的坐标通过转换成wgs84后，height的为0(此值应该为地表坐标减去地形的高程)。

笛卡尔空间直角坐标系转平面坐标系

var cartesian2= Cesium.SceneTransforms.wgs84ToWindowCoordinates(viewer.scene,cartesian3)

空间位置变换

经纬度转换到笛卡尔坐标系后就能运用计算机图形学中的仿射变换知识进行空间位置变换如平移旋转缩放。

Cesium为我们提供了很有用的变换工具类：Cesium.Cartesian3（相当于Point3D）Cesium.Matrix3（3x3矩阵，用于描述旋转变换）Cesium.Matrix4（4x4矩阵，用于描述旋转加平移变换），Cesium.Quaternion（四元数，用于描述围绕某个向量旋转一定角度的变换）。

下面举个例子：

一个局部坐标为p1(x,y,z)的点，将它的局部坐标原点放置到loc(lng,lat,alt)上，局部坐标的z轴垂直于地表，局部坐标的y轴指向正北，并围绕这个z轴旋转d度，求此时p1(x,y,z)变换成全局坐标笛卡尔坐p2(x1,y1,z1)是多少？

var rotate = Cesium.Math.toRadians(d);//转成弧度
var quat = Cesium.Quaternion.fromAxisAngle(Cesium.Cartesian3.UNIT_Z, rotate); //quat为围绕这个z轴旋转d度的四元数
var rot_mat3 = Cesium.Matrix3.fromQuaternion(quat);//rot_mat3为根据四元数求得的旋转矩阵
var v = new Cesium.Cartesian3(x, y, z);//p1的局部坐标
var m = Cesium.Matrix4.fromRotationTranslation(rot_mat3, Cesium.Cartesian3.ZERO);//m为旋转加平移的4x4变换矩阵，这里平移为(0,0,0)，故填个Cesium.Cartesian3.ZERO
m = Cesium.Matrix4.multiplyByTranslation(m, v);//m = m X v
var cart3 = ellipsoid.cartographicToCartesian(Cesium.Cartographic.fromDegrees(lng, lat, alt)); //得到局部坐标原点的全局坐标
var m1 = Cesium.Transforms.eastNorthUpToFixedFrame(cart3);//m1为局部坐标的z轴垂直于地表，局部坐标的y轴指向正北的4x4变换矩阵
m = Cesium.Matrix4.multiplyTransformation(m, m1);//m = m X m1
var p2 = Cesium.Matrix4.getTranslation(m);//根据最终变换矩阵m得到p2
console.log('x=' + p2.x + ',y=' + p2.y + ',z=' + p2.z );

总结

通过本文，介绍了各个坐标系间的转换问题，在具体项目中，可结合实际需求，灵活组合解决具体的实际问题。注意，博文是参照网上相关博客及结合自己的实践总结得来，希望本文对你有所帮助，后续会更新更多内容，感兴趣的朋友可以加关注，欢迎留言交流！

原文出处：https://www.cnblogs.com/aizai846/p/11846929.html
