一直来，都是使用Vivado中自带的GMIItoRGMII IP核来完成GMII转RGMII的功能；尽管对GMII及RGMII协议都有一定的了解，但从没用代码实现过其功能。由于使用IP时，会涉及到MDIO配置IP寄存器的问题，觉得麻烦。因此决定用代码实现GMII转RGMII的功能。
参考Lattice的开源代码，进行移植。移植后在Vivado中进行编译时没有问题，但一旦进行实现（Implementation）时就会有如下错误：
[Place 30-574] Poor placement for routing between an IO pin and BUFG.实在纳闷，于是深入挖掘原因。
从编译的原理图来看，rgmii_rclk在输入端已被Vivado自动添加了一个IBUF以及BUFG；通过Vivado中的Synthesis的Settings，取消自动添加BUFG的选项；再实现时没有错误了，且可以生成bit文件；但时序严重不满足。
查看之前使用GMIItoRGMII的IP工程中的Schematic，发现rgmii_rclk输入后添加了三个原语模块：IBUF、BUFR以及BUFG。其中IBUF是在信号输入端处添加了，BUFR是紧跟着IBUF，然后其输出的信号被内部的D触发器所使用，其中有一路直接连接到BUFG，然后通过BUFG输出到管脚（作为GMII的时钟输出）。
藉此机会，想更进一步学习这几个原语的不同之处：
-------------------------------------------------------------------------------------------------------------
在Xilinx 7Series FPGA中，存在3种主要的时钟网络：BUFG，BUFR,BUFIO以及由他们所衍生出来的各种变种。它们之间的特点和区别如下：
>>>BUFIO
BUFIO是IO时钟网络，顾名思义，它只能驱动IO Block里面的逻辑，不能驱动CLB里面的LUT，REG等逻辑。BUFIO可以被如下节点驱动：
1、SRCCs and MRCCs in the same clock region
2、MRCCs in an adjacent clock regionusing BUFMRs
3、MMCMs clock outputs 0-3 driving the HPC in the same clock region
>>>BUFR
BUFR是regional时钟网络，顾名思义，它的驱动范围只能局限在一个clock region的逻辑，但是它可以同时驱动IO和内部逻辑。BUFR可以被如下节点所驱动：
1、所有能驱动BUFIO的节点
2、MMCMs clock outputs 0-3
3、General interconnect
BUFIO和BUFR的主要区别可以用下图概括：
>>>BUFG
BUFG是全局时钟网络，这个大家最熟悉了，它可以驱动所有的IO和逻辑，并且可以被Transceiver所驱动。如果时钟信号要走全局时钟网络，必须通过这个BUFG来驱动，BUFG可以驱动所有的CLB，RAM，IOB。Zynq一共有22个BUFG全局时钟线。
BUFR相比BUFG的最大优势是skew和功耗都比较小，在源同步的设计中，这一点也是很关键的。
>>>BUFR和BUFMR有什么区别？

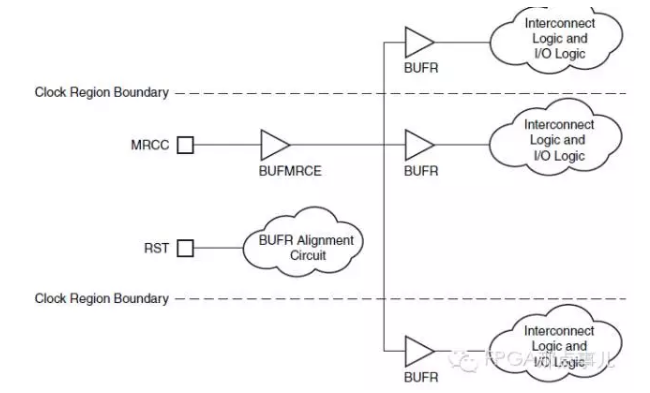

BUFMR是7系列才有的时钟buffer，它是在有些源同步设计中逻辑IO跨上中下三个Bank；而BUFR仅仅能够驱动一个Bank，所以需要BUFMR级联BUFR来完成每个Bank的功能功能，如下图：
>>>BUFH怎么用？
BUFH，BUFH驱动区域中的水平全局时钟树，Xilinx的时钟是通过时钟树来分布的。可用于互联逻辑、SelectIO逻辑，DSP48E1模块或者Block RAM资源的时钟驱动。
>>>时钟资源选择上是不是BUFG最优？
这个要根据设计，很多AD DA需要源同步设计，如果上了BUFG由于时钟走线延迟较大；完全跟数据不同步，很难再进行正确的采样。接口设计的逻辑量一般比较小，不建议上全局。
下面介绍下Xilinx时钟的管理：
Xilinx芯片全局时钟资源的使用方法主要有下面5种：
A、GCLK——>IBUFG——>BUFG
IBUFG后面连接BUFG的方法是最基本的全局时钟资源的使用方法，其等效于BUFGP
B、GCLKP&GCLKN——>IBUFGDS——>BUFG
当输入时钟为差分信号时候，需要使用IBUFGDS原语。
C、IBUFG+DCM+BUFG
通过DCM（Digital clock manage）不仅能对时钟进行同步、移相、分频、倍频等变换，而且可以使用全局时钟的输出无抖动和小延迟。
D、Logic + BUFG
BUFG不但可使用IBUFG的输出，还可以驱动其他普通信号的输出。当某个信号的扇出非常大，并且要求抖动延迟最小时，可以使用BUFG驱动该信号，使得该信号利用全局时钟资源。
E、Logic + DCM + BUFG
DCM可以改变也可以控制变换普通时钟信号。
-----------------------------------------------------
附录，参考链接：
《Xilinx FPGA器件中时钟资源的说明以及使用》
https://www.jianshu.com/p/3da8c9eca03a
来源：oschina
链接：https://my.oschina.net/u/4382879/blog/4024995
