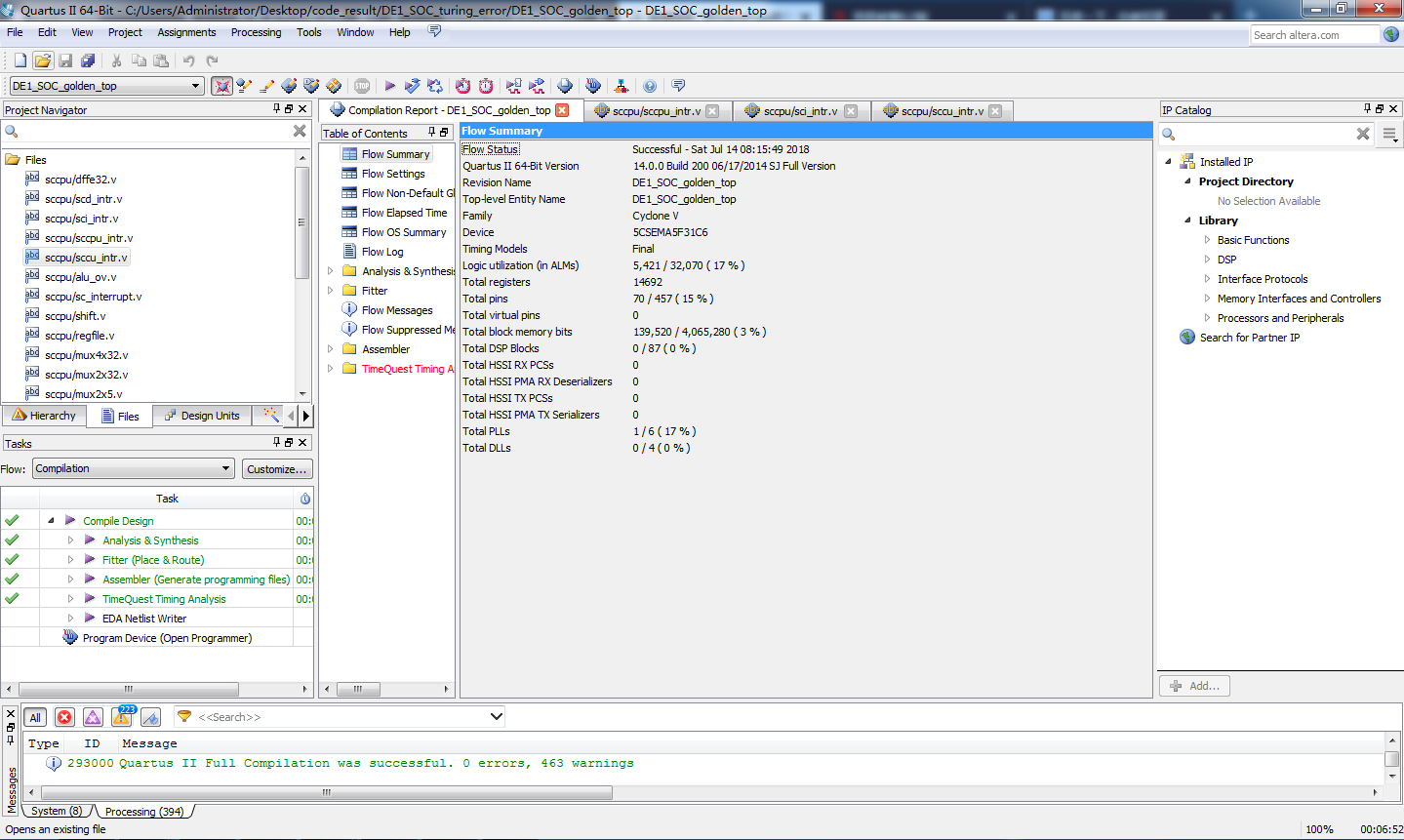

1、完成硬件编程并确保你的工程文件可以正确通过编译。我使用的Verilog HDL进行编程，硬件编程不在本文讨论范围内，可详见Verilog HDL语言实现的单周期CPU设计（全部代码及其注释）。但是我和我的同学曲教授（Prof.Qu）在此代码上进行了很大程度的修改并增加了功能，使该CPU可以应对如内部数据溢出、外部事件中断、执行了未定义的指令等异常和中断，本文的硬件仿真也是基于这个新的CPU，读者应该具备基础的关于中断和中断处理的知识。
2、将开发板连接到你的计算机，只有连接了开发板才可以在其上进行硬件仿真。
我使用的开发板是Altera公司制造的DE1-SoC开发板（2970RMB的那款，板子功能很强大，跑的是Linux/CentOs操作系统，还可以打麻将。。。）：

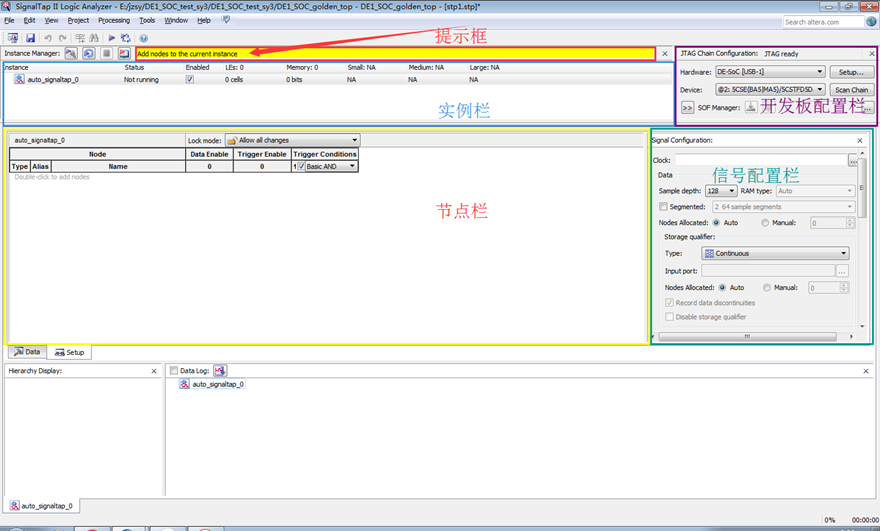

之后可以创建SignalTap硬件仿真文件：

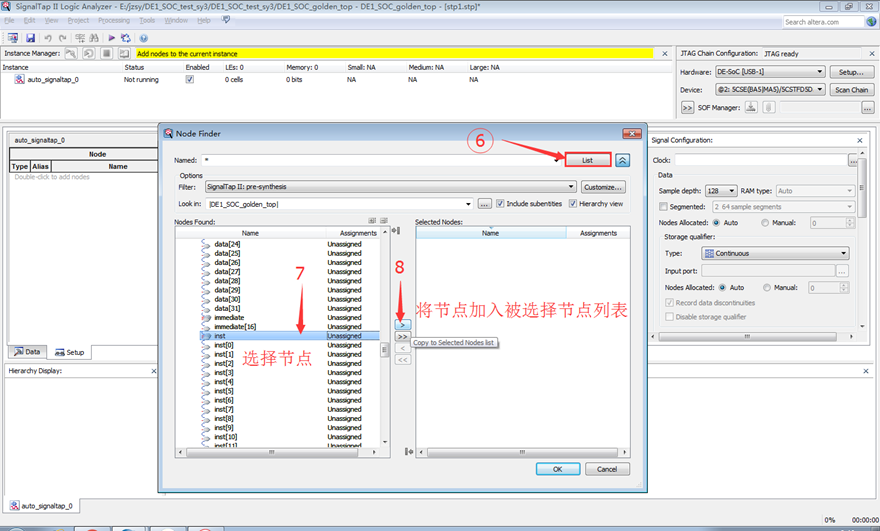

3、完成采样预备设置（即写明你感兴趣的、变化的数据值）：

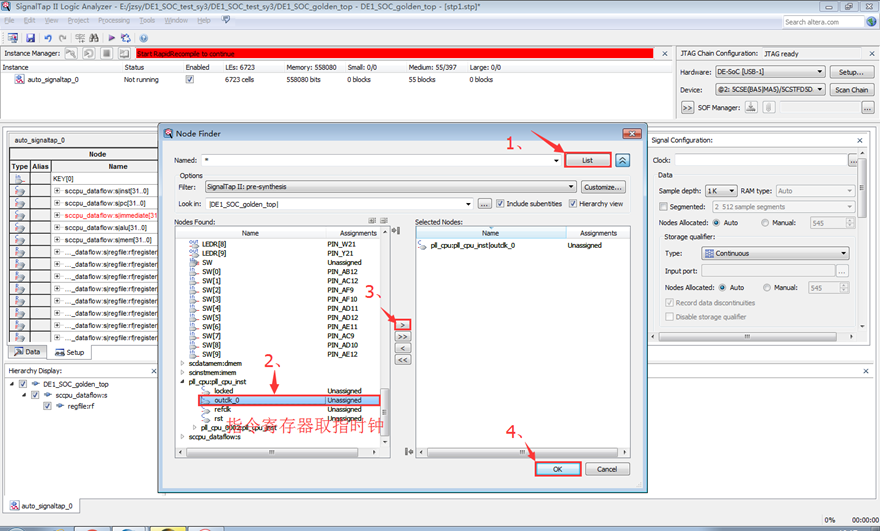

4、反复选择你感兴趣的数据：

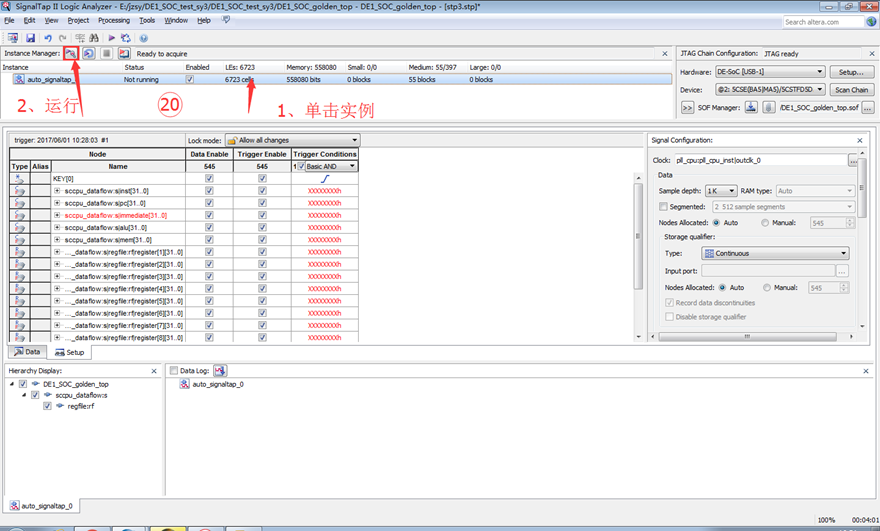

5、完成了所有的设置之后的SingalTap界面差不多就是这样：
然后点击上面的三角形（Start Compilation）进行编译。一般来说你的Verilog HDL代码可以通过编译的话那么你的SignalTap也可以通过编译，我实验室的计算机配置很古董，intel i3+4GB ddr4差不多5分钟完成一次SignalTap的编译：

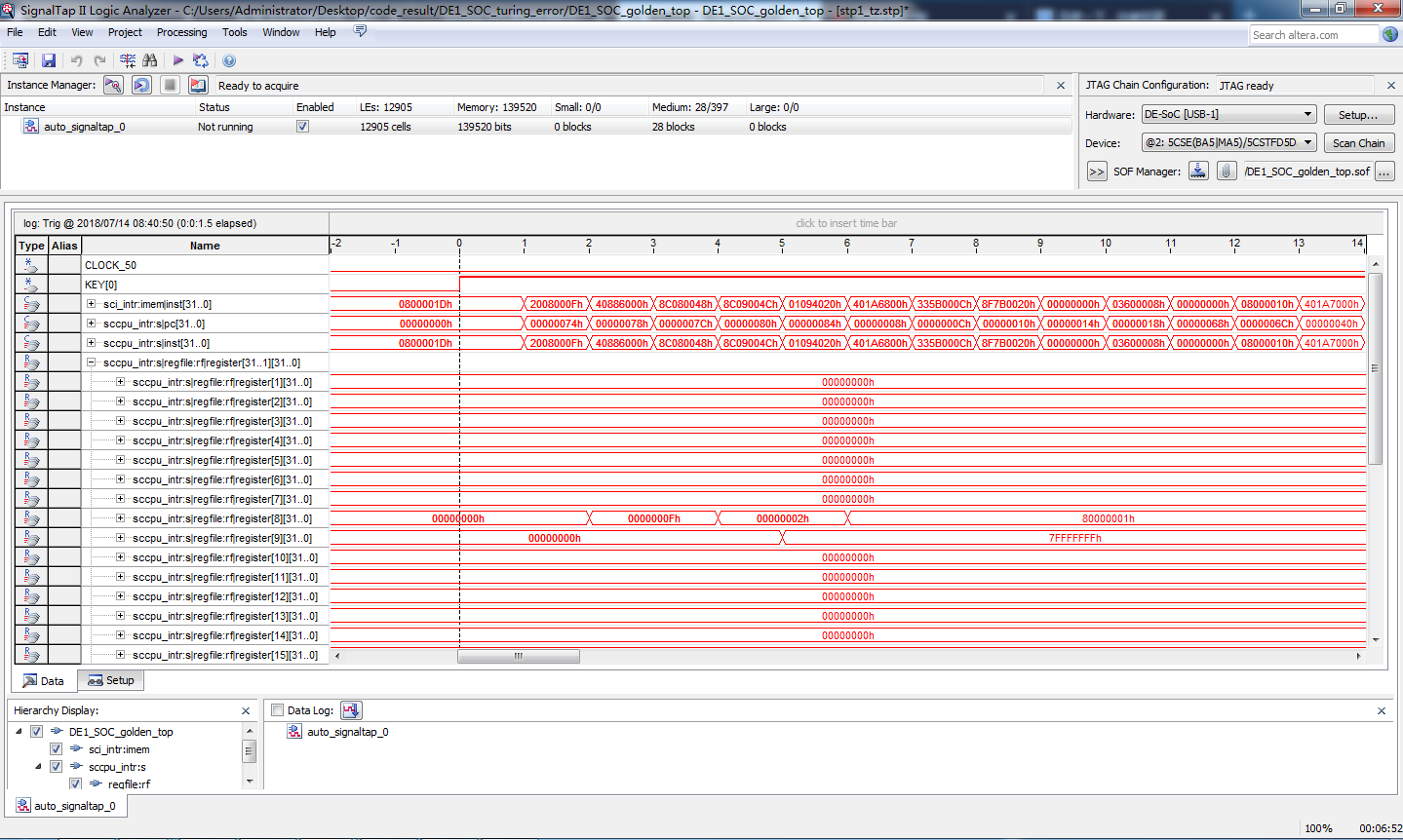

6、SignalTap通过编译之后就可以进行看仿真结果了（特别地，当你需要重新设置SignalTap文件设置或者重新选择仿真信号的时候你需要重新编译SignalTap文件）：
7、观察仿真图进行分析，具体分析技术细节请移步：分析SignalTap的仿真结果
8、附注（打了3天麻将的蔡总）：
tz@COI HZAU
2018/7/14
