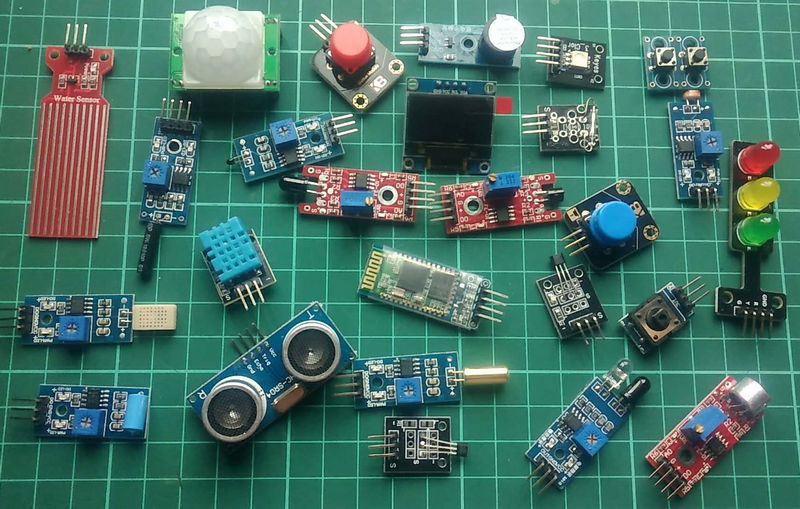

三个月前，手头上的部分模块

【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）

实验之一：干簧管磁感应传感器模块

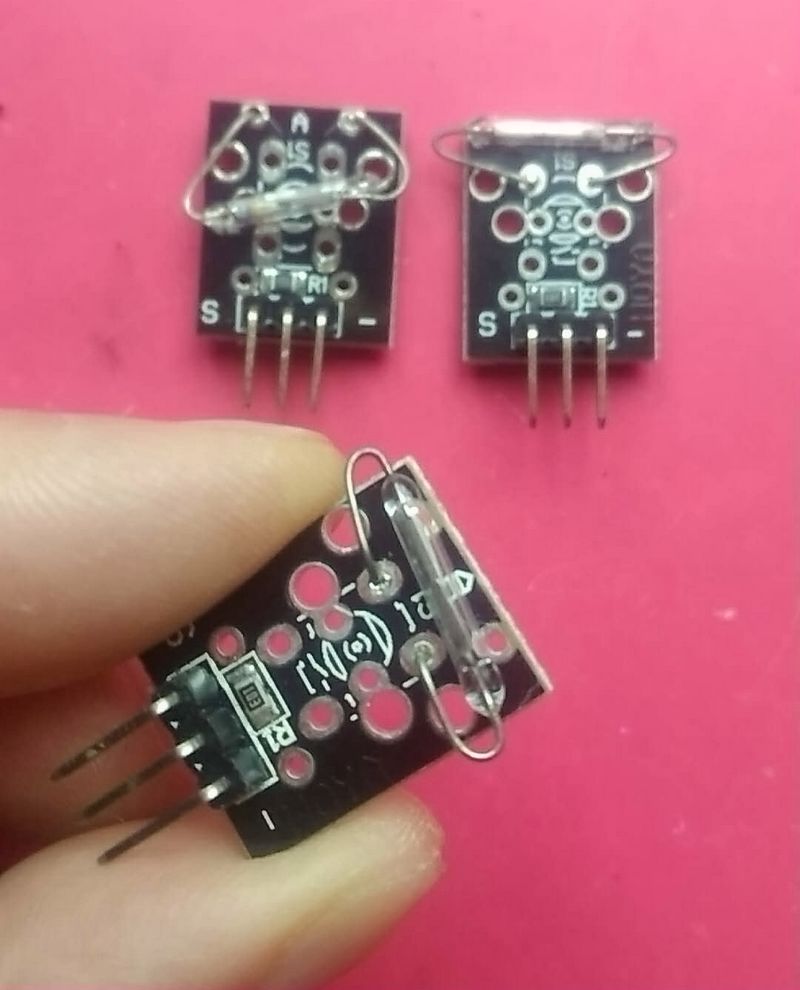

数了一下，居然有三个，当然只是简易版本的模块，不过它不会影响实验的效果。

小的时候爱好无线电，那时就接触过干簧管，觉得很神奇很好玩，用一小块磁铁就能控制电灯的亮和灭。

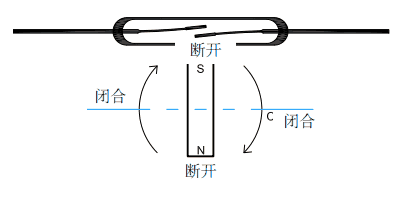

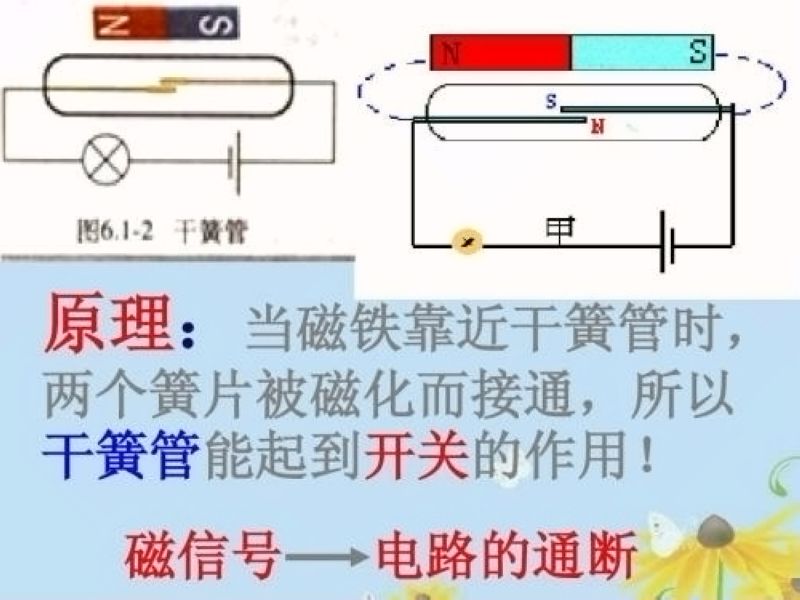

其实干簧管的工作原理并不复杂

干簧管的特点：

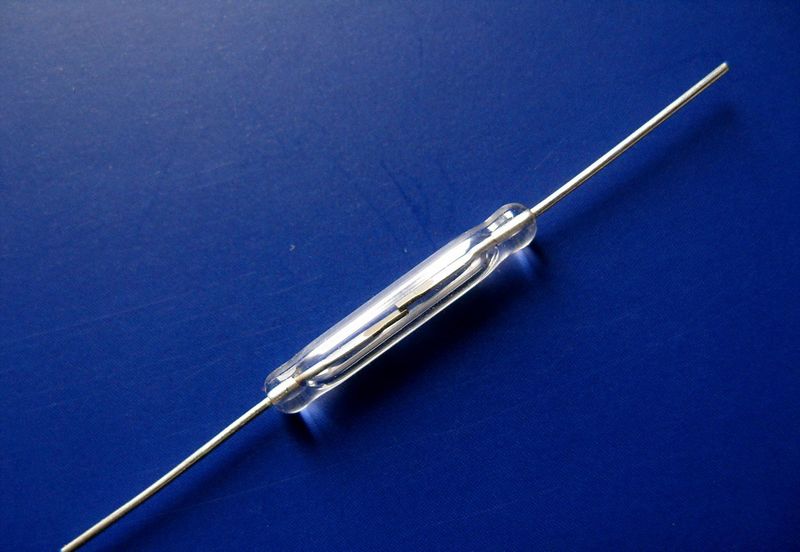

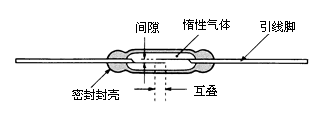

干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。平时，玻璃管中的两个由特殊材料制成的簧片是分开的。当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。

干簧管的用途：
干簧管在程控交换机、复印机、洗衣机、电冰箱、照相机、消毒碗柜、门磁、窗磁、电磁继电器、电子衡器、液位计、煤气表、水表中等等方面都得到了很好的应用。

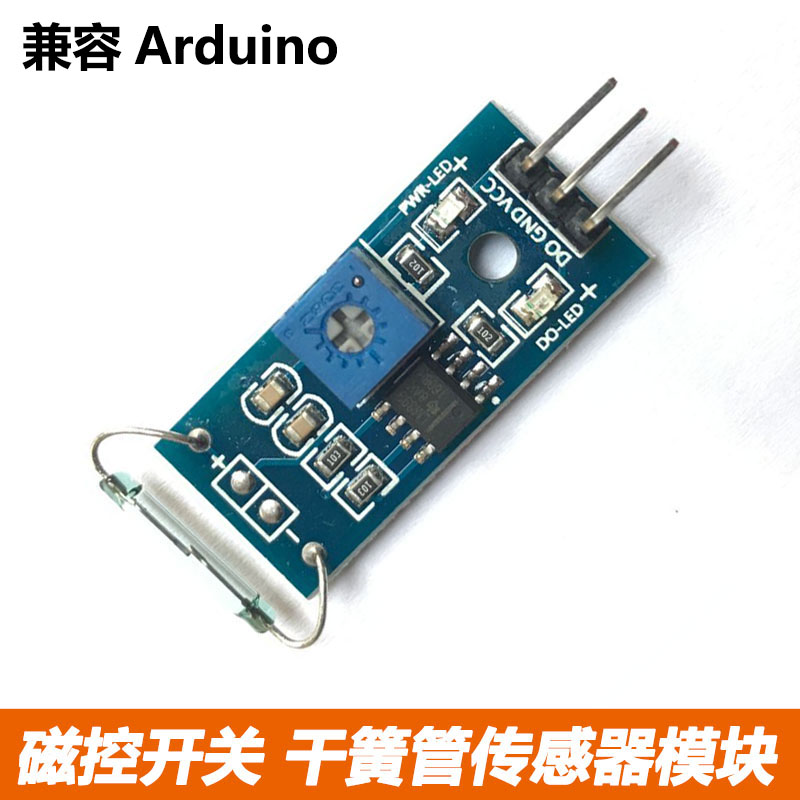

适合Arduino实验应该是带LM393比较器的这款，其模块特色：

1、工作电压3.3V-5V

2、采用进口常开型干簧管

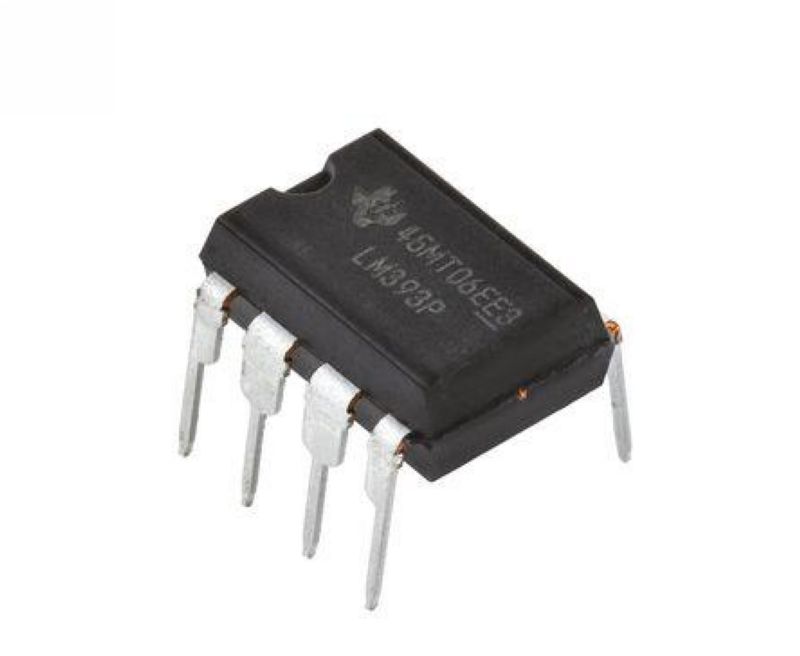

3、使用宽电压LM393比较器

4、设有固定螺栓孔，方便安装

5、小板PCB尺寸：3.2cm x 1.4cm

6、输出形式：数字开关量输出（0和1）

7、比较器输出，信号干净波形好，驱动能力强，超过15mA。

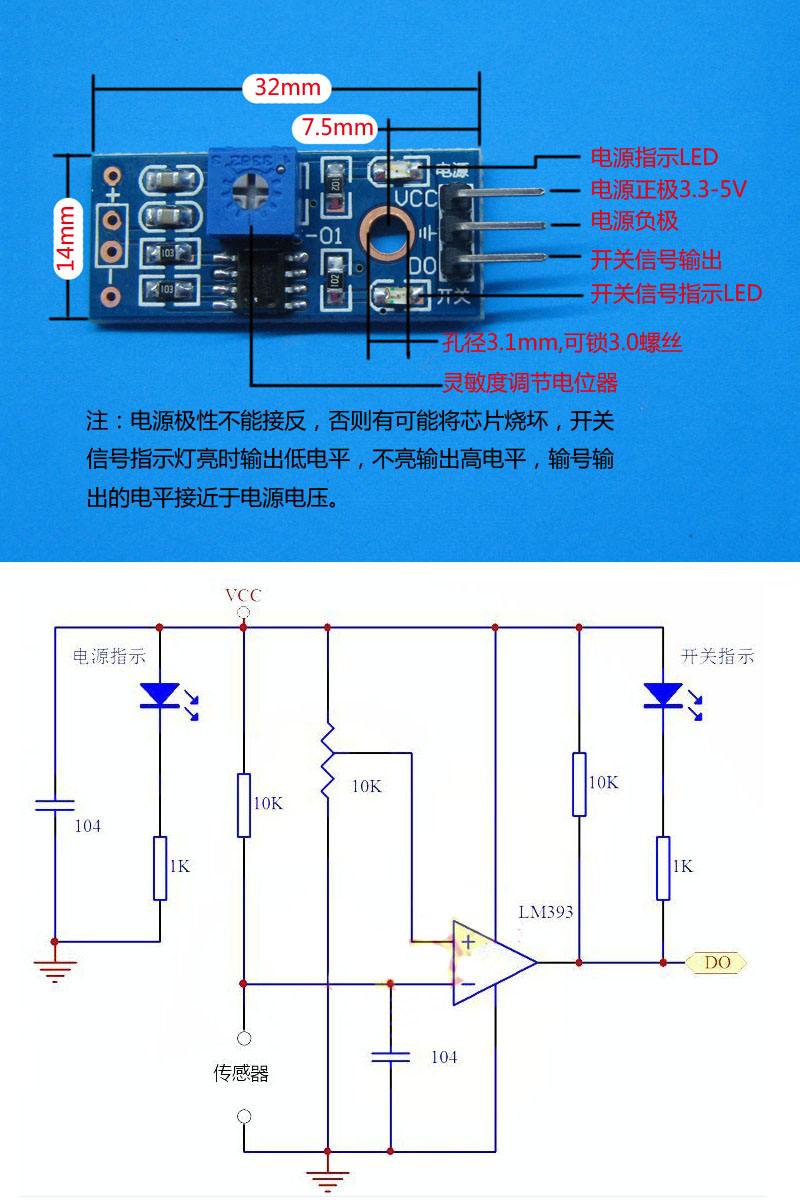

干簧管传感器接到标准LM393小板上，电原理图

模块使用说明：
1.干簧管模块需要和磁铁配合使用，在感应到有一定的磁力的时候，会呈导通状态，模块输出低电平，无磁力时，呈断开状态，输出高电平，干簧管与磁铁的感应距离在1.5cm之内超出不灵敏或会无触发现象；
2.模块DO输出端与Arduino UNO数字口直接相连，可以检测干簧管的触发状态；

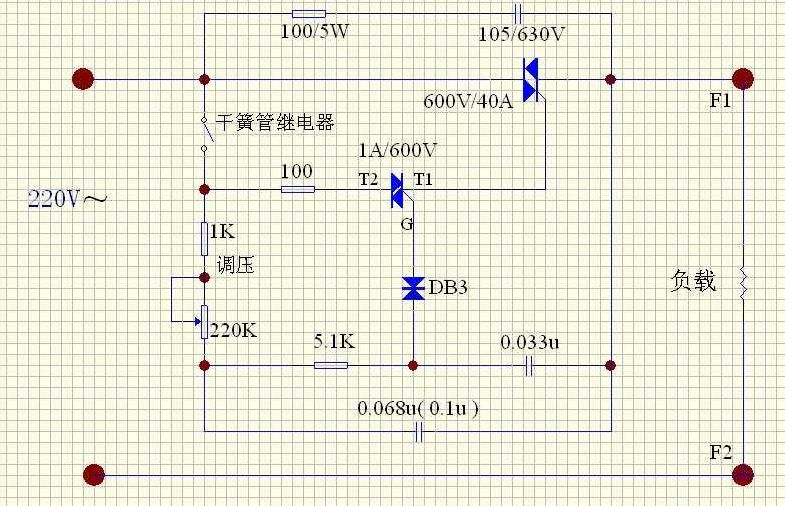

3.模块DO输出端如与继电器或者可控硅IN输入端相连，即可组成大功率干簧管开关，直接控制高电压大电流设备。

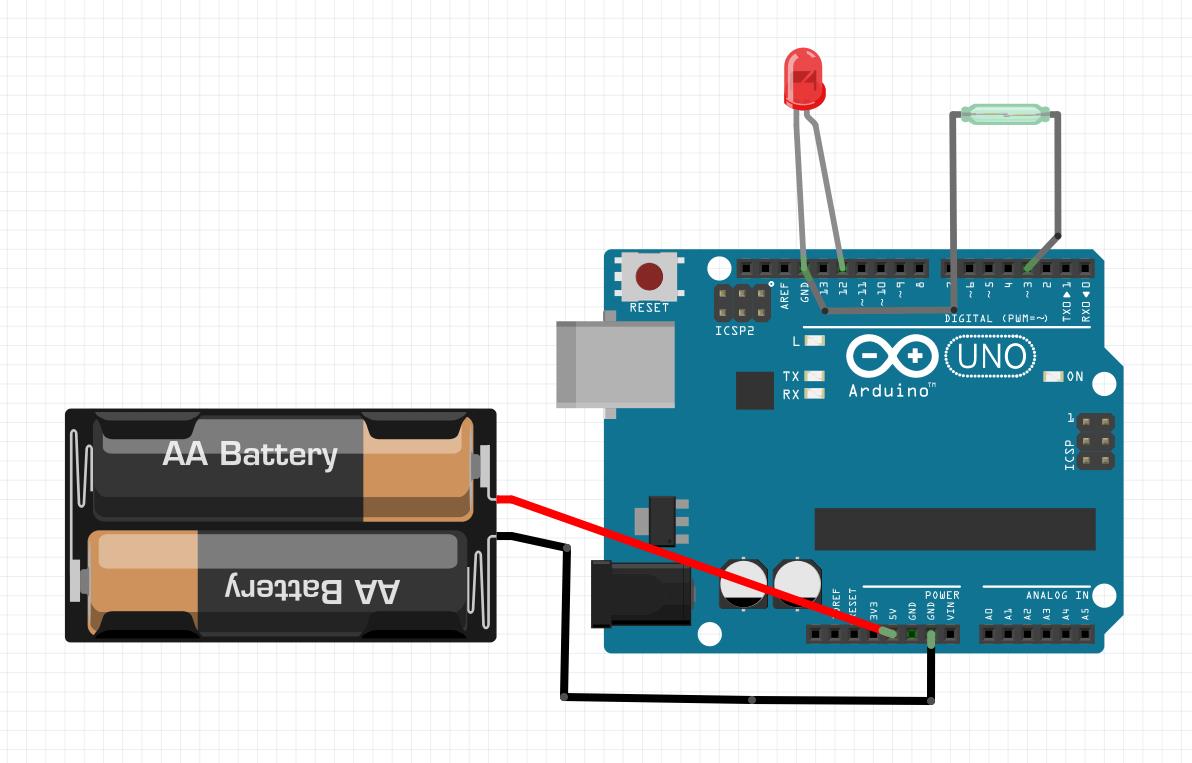

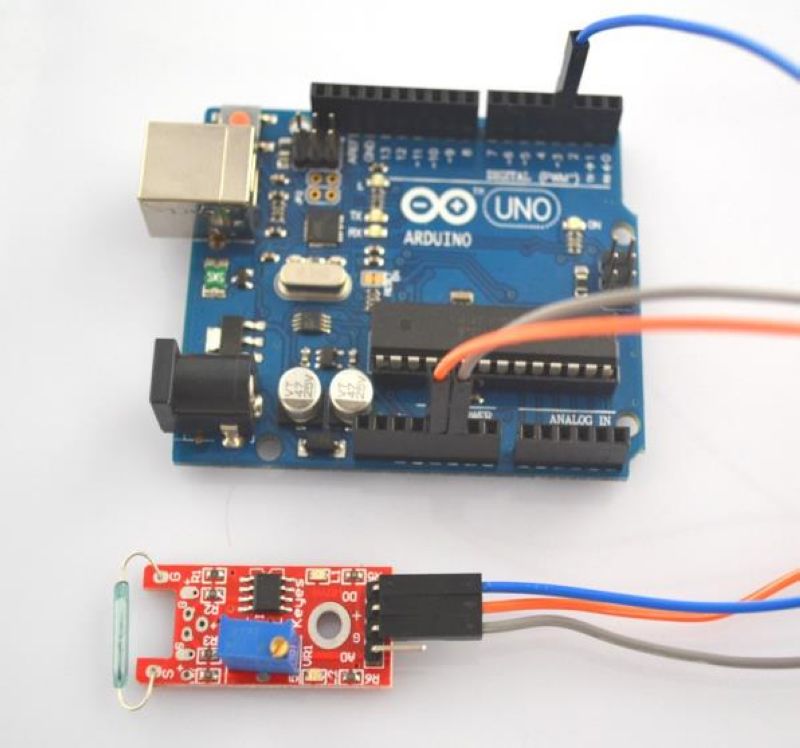

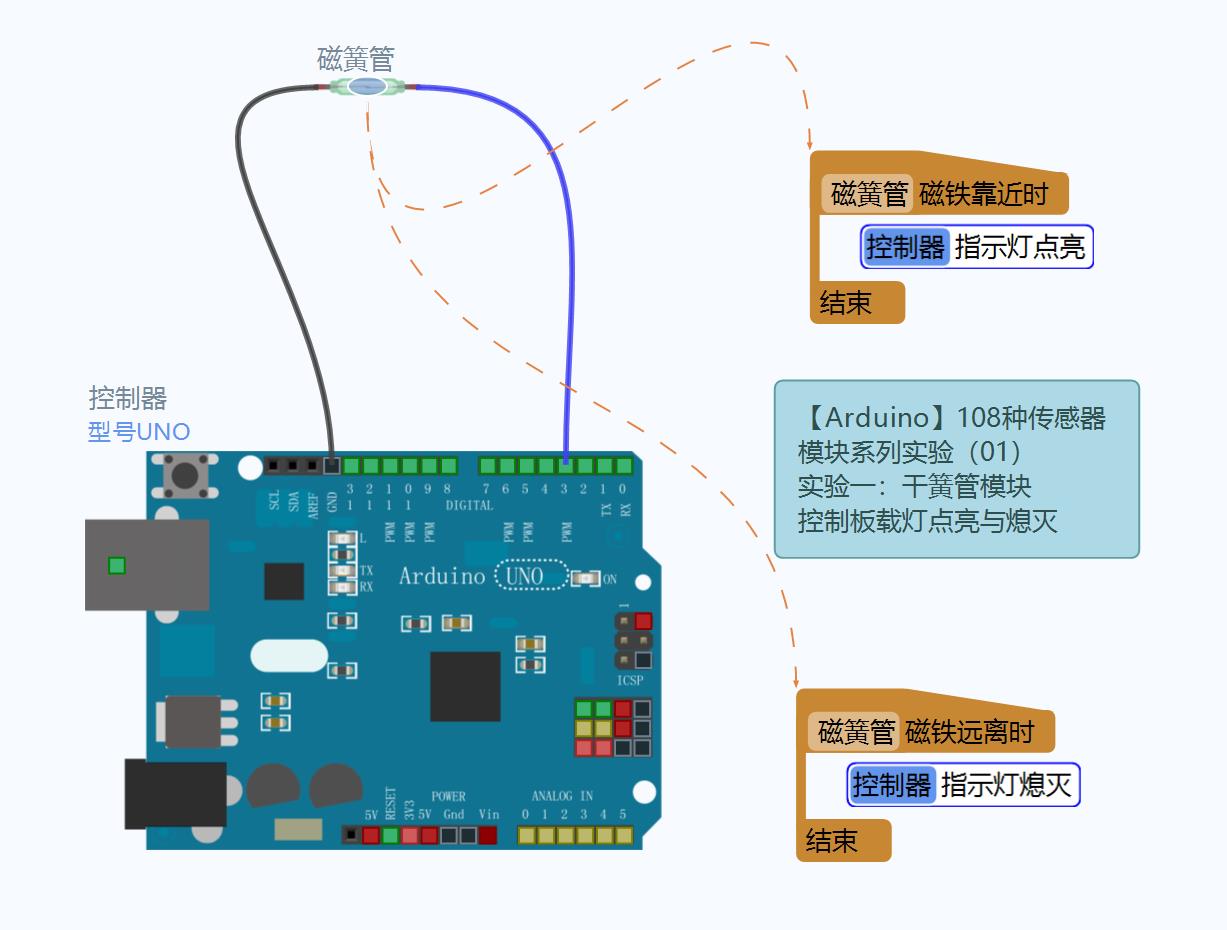

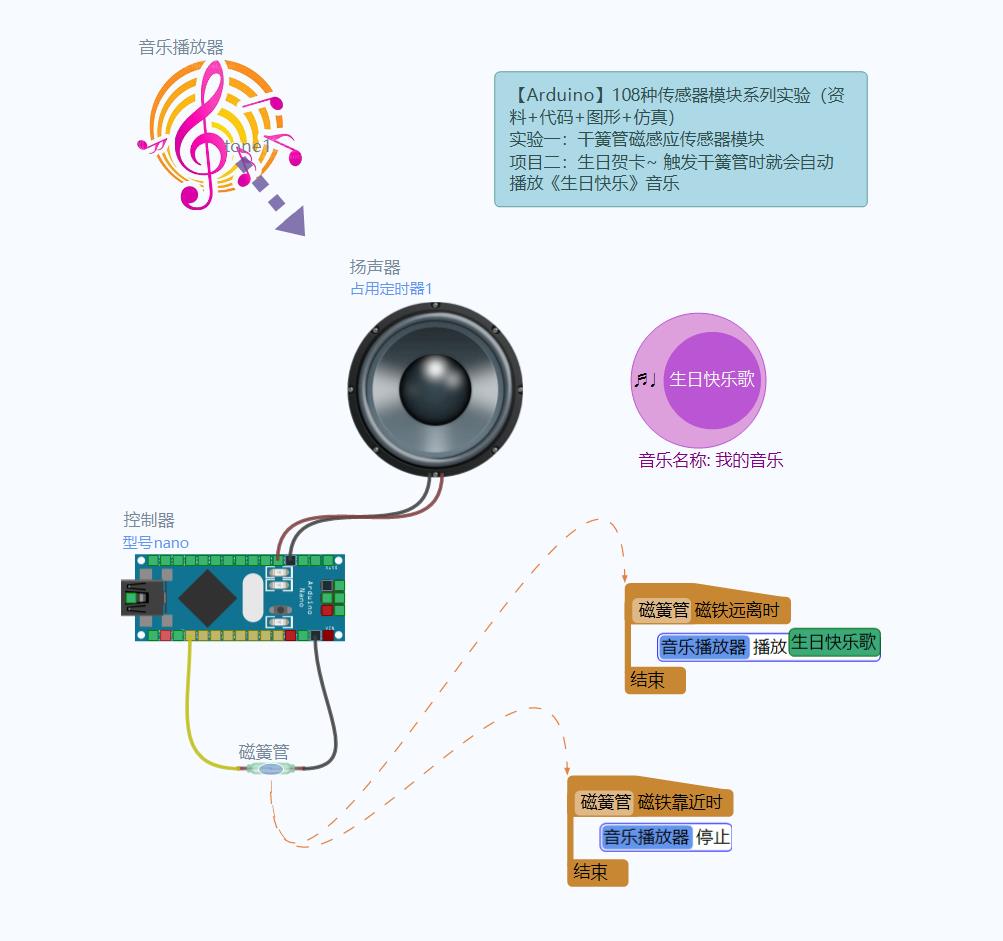

尝试用仿真软件做了个Arduino实验接线示意图

实验的示意图

实验说明：
干簧管模块和数字13接口的LED 搭建简单电路，制作磁场提示灯。利用数字13接口的LED，将干簧管传感器模块接入数字3接口，当作磁场传感器，检测到有磁场信号时，LED 亮，反之则灭。

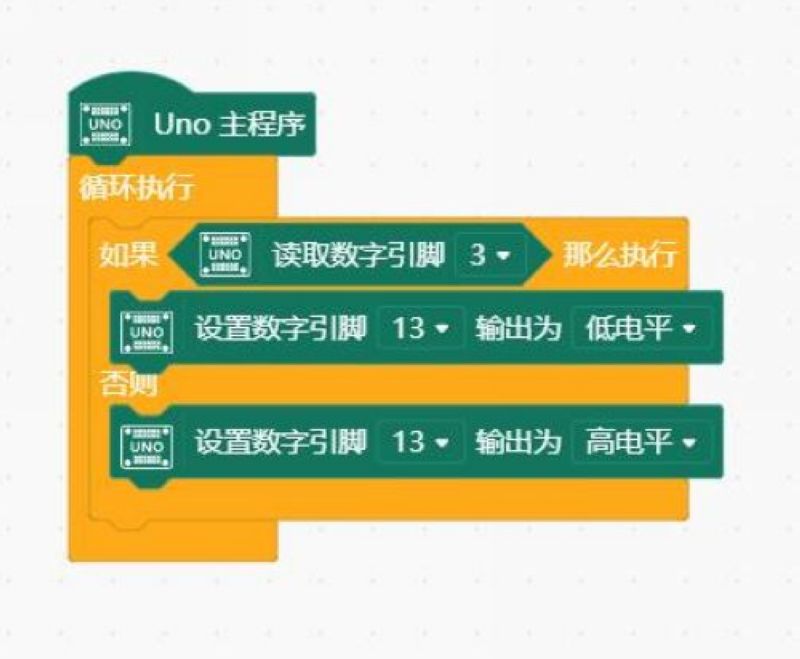

实验一：干簧管模块实验源代码：

/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一：干簧管磁感应传感器模块
*/

void setup() {
    pinMode(3,INPUT);
    pinMode(13,OUTPUT);
}

void loop() {
if (digitalRead(3)) {
digitalWrite(13, LOW);
}

else {
digitalWrite(13, HIGH);
}
}
