直播技术iOS端视频采集

今天图玩智能科技继续介绍一下直播技术中在iOS下进行的视频采集。我们为企业提供直播平台的二次开发服务，欢迎随时咨询www.toivan.com.

要了解iOS是怎样进行视频采集的，首先我们要了解 AVCaptureSession，AVCaptureDevice等几个基本概念及iOS上视频采集的工作原理。

基本概念

iPhone包括了摄像头，麦克风等设备，我们用 AVCaptureDevice 代表它们。同时，摄像头又是一个输入设备，我们还可以用AVCaptureDeviceInput 表示它；同样，麦克风则是另一个输入设备（AVCaptureDeviceInput）。

为了方便，iOS定义了AVCaptureSession类来管理这些输入设备，可以通过 AVCaptureSession 打开某个输入设备进行数据采集，或关闭某个输入设备。

当数据被采集回来后，需要把这些数据进行保存，处理，于是iOS又定义了AVCatpureOutput来做这件事。

下面我们分别介绍每个类。

AVCaptureSession

AVCaptureSession对象用于管理采集活动，协调数据的流入流出。

AVCaptureSession对象的 startRunning() 方法是一个阻塞调用，可能需要一些时间，因此您应该在串行队列上执行会话设置，以使主队列不被阻止（这将保持UI响应）

AVCaptureDevice

AVCaptureDevice对象代表了一个物理设备及与设备相关的属性。你可以使用它设置底层硬件的属性。一个采集设备还可以为 AVCaptureSession 对象提供数据。

可以使有 AVCaptureDevice 的类方法枚举所有有效的设备，并查询它们的能力。当设备有效或无效时，AVCaptureDevice会得到系统的通知。

设置设备属性时，必须首先使用lockForConfiguration()方法将设备锁住。为设备设置完属性后，你应该查询是否已经设置成功，并在设置完成后调用 unlockForConfiguration() 释放锁。

对于大部分属性配置都可以通过 AVCaptureSession 对象来设置，但一些特殊的选项如高帧率，则需要直接在 AVCaptureDevice 上进行设置。

AVCaptureDeviceInput

AVCaptureDeviceInput 是采集设备中的输入端，它继承自 AVCaptureInput，AVCaptureInput是一个抽象类。

AVCaptureConnection

AVCaptureConnection 代表的是 AVCaptureSession 里 AVCaptureInput 与 AVCaptureOutput 对象之间建立的连接。

AVCaptureOutput

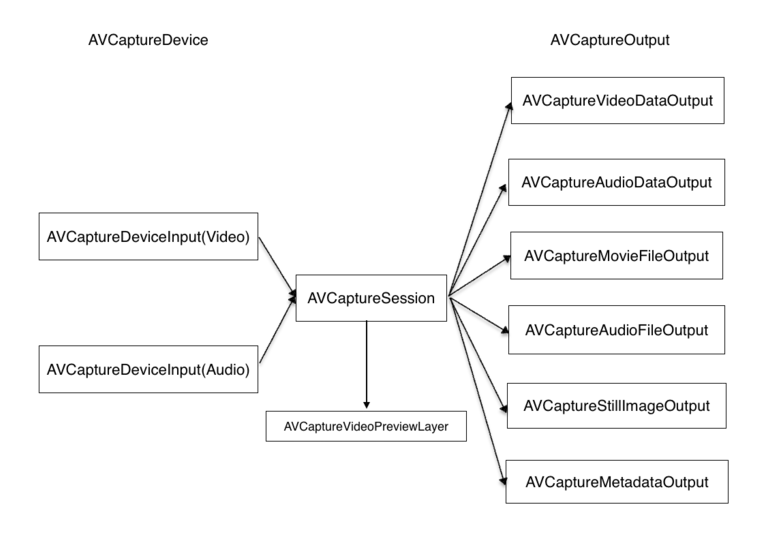

AVCaptureOutput 是一个抽象类，有很多具体的实现类，如AVCaptureVideoDataOutput、AVCaptureMovieFileOutput等。如下图所示。但今天我们主要介绍的是 AVCaptureVideoDataOutput。

AVCaptureVideoDataOutput

AVCaptureVideoDataOutput是录制视频和访问视频帧的输出。它继承自 AVCaptureOutput。

下图是AVCaptureDeviceInput、AVCaptureConnection及AVCaptureOutput关系图：

采集视频的步骤

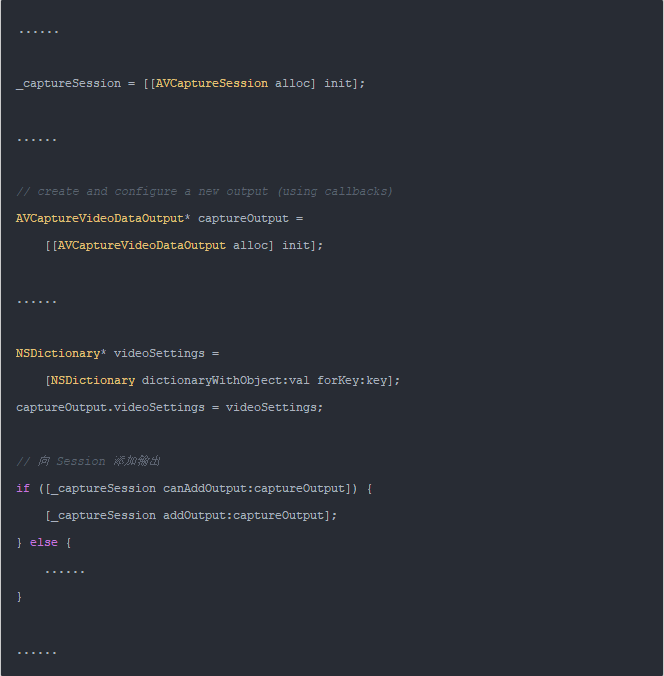

创建并初始化 AVCaptureSession。
创建并初始化 AVCaptureVideoDataOutput。
设置 AVCaptureVideoDataOutput的videoSettings，videoSettings 中的 Key and value 包含了输出图像与视频格式定义。
调用 AVCaptureVideoDataOutput 对象的 setSampleBufferDelegate 方法，设置采样数据缓冲区的代理。这样当从输入设备采集到数据后，系统就会自动调用AVCaptureVideoDataOutputSampleBufferDelegate 协议中的 captureOutput 方法，从而获取到视频数据。
将 AVCaptureVideoDataOutput 对象添加到 AVCaptureSession对象中。

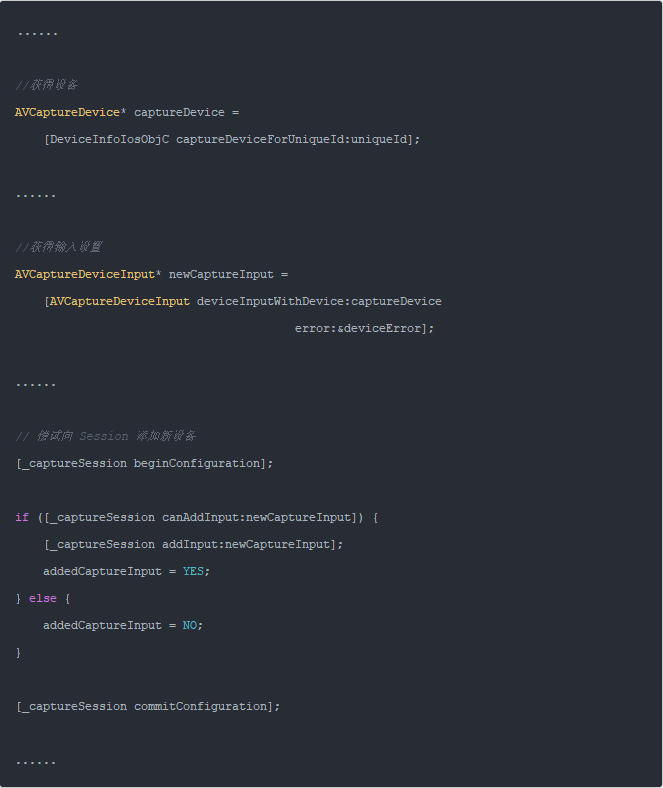

根据视频类型 AVMediaTypeVideo，创建 AVCaptureDevice 对象。（可以创建视频设备也可以创建音频设备）。
以 AVCaptureDevice 为参数，创建 AVCaptureDeviceInput 对象。
将 AVCaptureDeviceInput 对像添加到 AVCaptureSession 对象中。

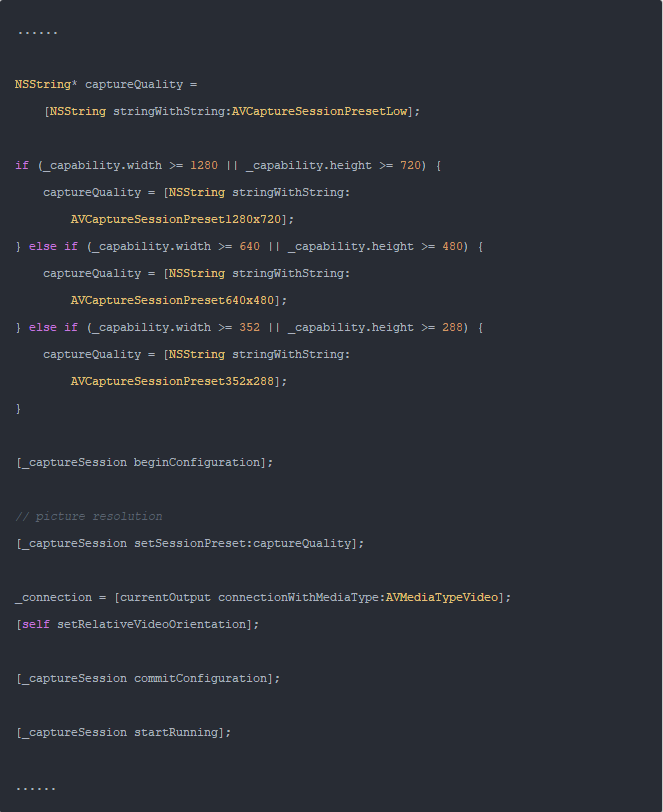

调用 AVCaptureSession 对象的 setSessionPreset 方法进行属性设置。如设置 quality level, bitrate, 或其它 output 的 settings。
调用 Output 对象的 connectionWithMediaType 方法，建立 Input与Output之前的连接。
调用 AVCaptureSession 对象的 startRunning() 方法，开始视频采集。
调用 AVCaptureSession 对像的 stopRunning() 方法，停止视频采集。
