arcgis api for js入门开发系列二十打印地图的那些事

前面我写过关于利用arcgis api for js打印地图的，但是打印地图服务都是基于arcgis server发布的，arcgis api加载在线地图，比如天地图、百度地图、高德地图等，底图都是打印不出来的；这个在GIS之家群里也有很多giser问过，我一直也没抽出时间好好整理研究，碰巧一个师妹遇到这种打印问题并且解决了，于是我向她邀稿，才有这里的这篇文章。本文是‘猴妹‘师妹授权给我来发表的，介绍都是师妹的研究成果，在此，非常感谢‘猴妹‘师妹。

记录了通过ArcGIS的PringTask进行地图打印，以及借助html2canvas实现屏幕截图的方法。两个方法各有适用的情景。过程中涉及的相关资源和问题给出链接，自行查看。

1.需求背景

地图打印，这是地图应用系统的基本工具了。多数使用者都希望能够将地图，连带着查询结果、统计结果以及自己绘制的各种图形输出，将其保存到本地，以供他用。本文描述两类情况：一类是通过ArcGIS Server发布的地图服务，一类是调用其他数据源的地图切片形成的地图。

2.通过ArcGIS Server发布的地图服务

这个网上很多例子啦，官方API也有详细例子。上个链接：https://developers.arcgis.com/javascript/3/jssamples/#search/PrintTask

这个的思路就是通过printTask执行一个打印任务。截一段代码给大伙看看：

arcgisPrint=function(){
    var printTask = new PrintTask("http://172.28.1.131:6080/arcgis/rest/services/Utilities/PrintingTools/GPServer/Export%20Web%20Map%20Task");
    var template = new PrintTemplate();

    template.layoutOptions = {
        "authorText": "paq",
        "copyrightText": "copyright info here",
        "legendLayers": [],
        "titleText": "Pool Permits",
        "scalebarUnit": "Miles"
    };
    template.exportOptions = {
        width: 800,
        height: 600,
        dpi: Number(90)
    };
    template.format = "png32";
    template.layout = "MAP_ONLY";
    template.preserveScale = false;
    var params = new PrintParameters();
    params.map = map;
    params.template = template;
    printTask.execute(params, function (evt) {
        window.open(evt.url, "_blank");
    });
};

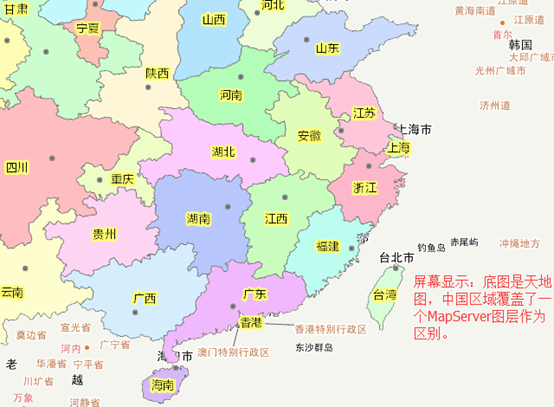

这种方法的打印对于ArcGIS Server发布的服务来讲方便好用，但是如果是调用其他地方的切片（比如通过继承WebTiledLayer调用天地图、百度地图），那么输出的会是空白。如图，底图是天地图，中国范围内叠加了一个MapServer方便区别：

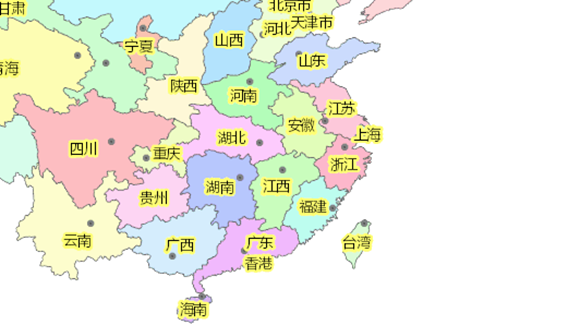

用PrintTask打印出来是这个样子，底图天地图是空白的：

/* *题外话：

*如何通过ArcGIS JS API调用百度地图和天地图自行百度，提供几个链接：

*http://www.cnblogs.com/angelapaq/p/7595831.html

*https://blog.csdn.net/oldmonkeyyu_s/article/details/53710779

*总结调用切片三点：确定好级别、分辨率、比例尺；调整好图片大小、切图原点；把行列号和层级号拼成能够访问的URL，这些做好了，不管百度谷歌还是高德超图都是一个道理。

**/

3.借助html2canvas实现屏幕截图

思考之后，决定换方法，不用ArcGIS提供的方法，转向通用的屏幕输出，网上有很多关于html2canvas截图插件的使用，我们也拿来一用。

html2canvas官方网站: http://html2canvas.hertzen.com/

这个插件的使用详情可自行百度，我这里贴出自己的代码，大致流程是：确定截图区域，克隆一份，把不需要截图的dom移除，调用插件把html片段转成canvas，输出。

canvasPrint=function () {
    var targetDom = $("#map");
    //克隆截图区域
    var copyDom = targetDom.clone();
    copyDom.width(targetDom.width() + "px");
    copyDom.height(targetDom.height() + "px");
    copyDom.attr("id", "copyDom");
    $("body").append(copyDom);
    //移除不需要截图的区域
    $(".base-map").remove();

    var pathName = document.location.pathname;
    var ctxPath = pathName.substring(1, pathName.substr(1).indexOf('/') + 1);
    html2canvas(copyDom[0], {
        useCORS: true,
        imageTimeout:0
        //, proxy: "/" + ctxPath + "/proxy/proxyScreenShot"
    }).then(function (canvas) {
        var url = canvas.toDataURL();
        //创建下载a标签
        var a = document.createElement("a");
        a.setAttribute("id", "download");
        document.body.appendChild(a);
        //以下代码为下载此图片功能
        var triggerDownload = $("#download").attr("href", url).attr("download", "img.png");
        triggerDownload[0].click();
        //移除下载a标签
        document.body.removeChild(a);
        //克隆DOM删除
        copyDom.remove();
    });
}

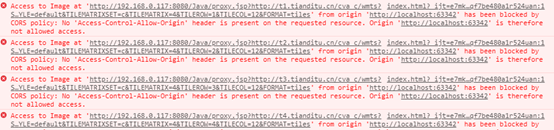

按理说，这样就可以输出了，奈何我们的那些个小切片，不在一个域，跨域了，跨域了。找了各种方法，发现通过代理访问比较靠谱。以下是操作步骤：

① 跨域，首先想到ArcGIS提供的跨域解决方法，详情戳链接，参照这个方法进行配置即可：

https://blog.csdn.net/wpz0713/article/details/50245041

② 在继承WebTiledLayer的getTileUrl方法时，返回图片URL前加上代理地址，例如：

getTileUrl: function (level, row, col) {
    return "http://192.168.0.117:8080/Java/proxy.jsp?"+"http://t" + row % 8 + ".tianditu.cn/cva_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=c&TILEMATRIX=" + level + "&TILEROW=" + row + "&TILECOL=" + col + "&FORMAT=tiles";
}

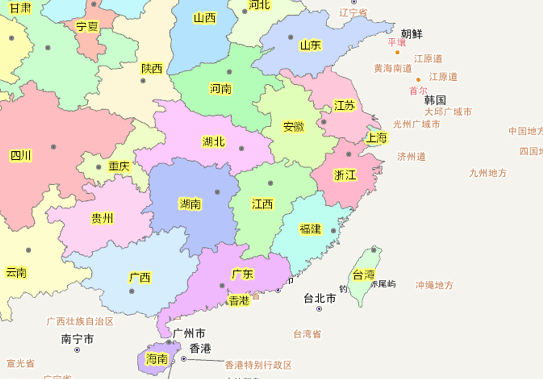

现在来看看结果是什么：
