springboot之websocket,STOMP协议

让人想犯罪 __ 提交于 2020-04-28 05:28:40

  一、WebSocket 是 HTML5 开始提供的一种在单个 TCP 连接上进行全双工通讯的协议。

  WebSocket 使得客户端和服务器之间的数据交换变得更加简单,允许服务端主动向客户端推送数据。在 WebSocket API 中,浏览器和服务器只需要完成一次握手,两者之间就直接可以创建持久性的连接,并进行双向数据传输。

在 WebSocket API 中,浏览器和服务器只需要做一个握手的动作,然后,浏览器和服务器之间就形成了一条快速通道。两者之间就直接可以数据互相传送。

  二、STOMP即Simple (or Streaming) Text Orientated Messaging Protocol,简单(流)文本定向消息协议,它提供了一个可互操作的连接格式,允许STOMP客户端与任意STOMP消息代理(Broker)进行交互。STOMP协议由于设计简单,易于开发客户端,因此在多种语言和多种平台上得到广泛地应用。

  三、首先,我们先理解一下为什么需要STOMP。

  1)常规的websocket连接和普通的TCP基本上没有什么差别的。

  2)那我们如果像http一样加入一些响应和请求层。

  3)所以STOMP在websocket上提供了一中基于帧线路格式(frame-based wire format)。

  4)简单一点,就是在我们的websocket(TCP)上面加了一层协议,使双方遵循这种协议来发送消息。

  四、STOMP

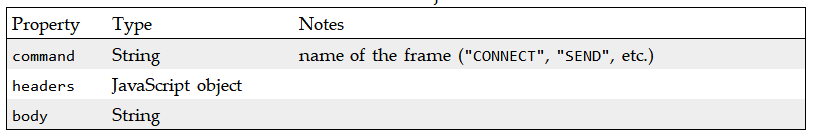

  1)Frame



  例如:



  command:CONNECT

  其他部分都是headers的一部分。

  2)command类别

    CONNECT

    SEND

    SUBSCRIBE

    UNSUBSCRIBE

    BEGIN

    COMMIT

    ABORT

    ACK

    NACK

    DISCONNECT

   3)客户端常用连接方式

  a、ws

var url = "ws://localhost:8080/websocket";
  var client = Stomp.client(url);

  b、sockJs

<script src="http://cdn.sockjs.org/sockjs-0.3.min.js"></script>
  <script>
    // use SockJS implementation instead of the browser's native implementation
    var ws = new SockJS(url);
    var client = Stomp.over(ws);
    [...]
  </script>

  说明:使用ws协议需要浏览器的支持,但是一些老版本的浏览器不一定支持。Stomp.over(ws)的凡是就是用来定义服务websocket的协议。

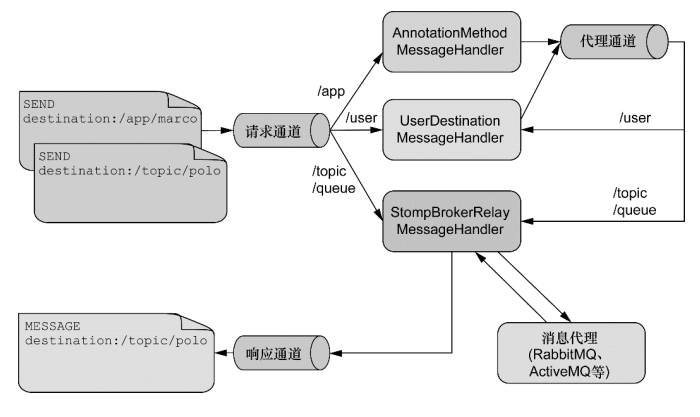

  4)服务端的实现过程



  a、服务端:/app,这里访问服务端,前缀通过设定的方式访问。

  b、用户:/user,这里针对的是用户消息的传递,针对于当前用户进行传递。

  c、其他消息:/topic、/queue,这两种方式。都是定义出来用于订阅。并且消息只能从这里通过并处理

   五、springboot的简单例子

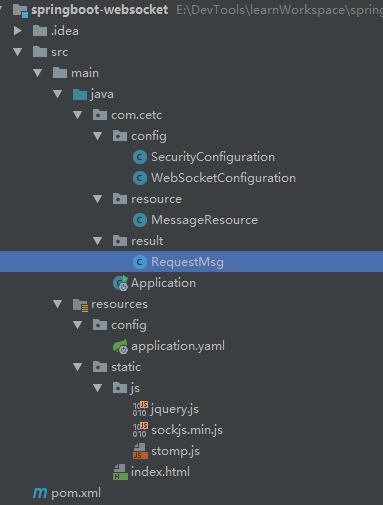

  1)目录结构





  2)依赖包(pom.xml)

<parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.0.0.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-websocket</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-security</artifactId>
        </dependency>
    </dependencies>

  3)websocket配置(WebSocketConfiguration、SecurityConfiguration

/**
 * webSocket配置
 */
@Configuration
@EnableWebSocketMessageBroker
public class WebSocketConfiguration implements WebSocketMessageBrokerConfigurer {

    /**
     * 注册stomp端点,主要是起到连接作用
     * @param stompEndpointRegistry
     */
    @Override
    public void registerStompEndpoints(StompEndpointRegistry stompEndpointRegistry) {
        stompEndpointRegistry
                .addEndpoint("/webSocket")  //端点名称
                //.setHandshakeHandler() 握手处理,主要是连接的时候认证获取其他数据验证等
                //.addInterceptors() 拦截处理,和http拦截类似
                .setAllowedOrigins("*") //跨域
                .withSockJS(); //使用sockJS

    }

    /**
     * 注册相关服务
     * @param registry
     */
    @Override
    public void configureMessageBroker(MessageBrokerRegistry registry) {
        //这里使用的是内存模式,生产环境可以使用rabbitmq或者其他mq。
        //这里注册两个,主要是目的是将广播和队列分开。
        //registry.enableStompBrokerRelay().setRelayHost().setRelayPort() 其他方式
        registry.enableSimpleBroker("/topic", "/queue");
        //客户端名称前缀
        registry.setApplicationDestinationPrefixes("/app");
        //用户名称前
        registry.setUserDestinationPrefix("/user");
    }
}

  认证配置:

/**
 * 配置基本登录
 */
@Configuration
@EnableWebSecurity
public class SecurityConfiguration extends WebSecurityConfigurerAdapter{

    /**
     * 加密方式
     */
    @Autowired
    private BCryptPasswordEncoder passwordEncoder;

    /**
     * 所有请求过滤,包含webSocket
     * @param http
     * @throws Exception
     */
    @Override
    protected void configure(HttpSecurity http) throws Exception {
        http
            .authorizeRequests().anyRequest().authenticated()
        .and()
            .httpBasic();
    }

    /**
     * 加入两个用户测试不同用的接受情况
     * @param auth
     * @throws Exception
     */
    @Override
    protected void configure(AuthenticationManagerBuilder auth) throws Exception {
        auth.inMemoryAuthentication()
            .withUser("admin").password(passwordEncoder.encode("admin")).roles("ADMIN")
        .and()
            .withUser("user").password(passwordEncoder.encode("user")).roles("USER");
    }

    @Bean
    public BCryptPasswordEncoder bCryptPasswordEncoder() {
        return new BCryptPasswordEncoder();
    }
}

   4)服务端

/**
 * 消息接收处理
 */
@RestController
public class MessageResource {

    //spring提供的推送方式
    @Autowired
    private SimpMessagingTemplate messagingTemplate;

    /**
     * 广播模式
     * @param requestMsg
     * @return
     */
    @MessageMapping("/broadcast")
    @SendTo("/topic/broadcast")
    public String broadcast(RequestMsg requestMsg) {
        //这里是有return,如果不写@SendTo默认和/topic/broadcast一样
        return "server:" + requestMsg.getBody().toString();
    }

    /**
     * 订阅模式,只是在订阅的时候触发,可以理解为:访问——>返回数据
     * @param id
     * @return
     */
    @SubscribeMapping("/subscribe/{id}")
    public String subscribe(@DestinationVariable Long id) {
        return "success";
    }

    /**
     * 用户模式
     * @param requestMsg
     * @param principal
     */
    @MessageMapping("/one")
    //@SendToUser("/queue/one") 如果存在return,可以使用这种方式
    public void one(RequestMsg requestMsg, Principal principal) {
        //这里使用的是spring的security的认证体系,所以直接使用Principal获取用户信息即可。
        //注意为什么使用queue,主要目的是为了区分广播和队列的方式。实际采用topic,也没有关系。但是为了好理解
        messagingTemplate.convertAndSendToUser(principal.getName(), "/queue/one", requestMsg.getBody());
    }
}

  客户端(JavaScript):

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>webSocket</title>
    <script src="js/jquery.js"></script>
    <script src="js/sockjs.min.js"></script>
    <script src="js/stomp.js"></script>
</head>
<body>
    <div>
        <button id="connect">连接</button>
        <button id="disconnect" disabled="disabled">断开</button>
    </div>
    <div>
        <h3>广播形式</h3>
        <button id="broadcastButton">发送</button><input id="broadcastText" type="text">
        <label>广播消息:</label><input id="broadcastMsg" type="text" disabled="disabled">
    </div>
    <div>
        <h3>订阅形式</h3>
        <label>订阅消息:</label><input id="subscribeMsg" type="text" disabled="disabled">
    </div>
    <div>
        <h3>角色形式</h3>
        <button id="userButton">发送</button><input id="userText" type="text">
        <label>用户消息:</label><input id="userMsg" type="text" disabled="disabled">
    </div>
    <div>
        <h3>无APP</h3>
        <button id="appButton">发送</button><input id="appText" type="text">
        <label>前端消息:</label><input id="appMsg" type="text" disabled="disabled">
    </div>
</body>
<script>
    var stomp = null;
    $("#connect").click(function () {
        var url = "http://localhost:8080/webSocket"
        var socket = new SockJS(url);
        stomp = Stomp.over(socket);
        //连接
        stomp.connect({}, function (frame) {
            //订阅广播
            stomp.subscribe("/topic/broadcast", function (res) {
                $("#broadcastMsg").val(res.body);
            });
            //订阅,一般只有订阅的时候在返回
            stomp.subscribe("/app/subscribe/1", function (res) {
                $("#subscribeMsg").val(res.body);
            });
            //用户模式
            stomp.subscribe("/user/queue/one", function (res) {
                $("#userMsg").val(res.body);
            });
            //无APP
            stomp.subscribe("/topic/app", function (res) {
                $("#appMsg").val(res.body);
            });
            setConnect(true);
        });
    });

    $("#disconnect").click(function () {
        if (stomp != null) {
            stomp.disconnect();
        }
        setConnect(false);
    });
    //设置按钮
    function setConnect(connectStatus) {
        $("#connect").attr("disabled", connectStatus);
        $("#disconnect").attr("disabled", !connectStatus);
    }

    //发送广播消息
    $("#broadcastButton").click(function () {
        stomp.send("/app/broadcast", {}, JSON.stringify({"body":$("#broadcastText").val()}))
    });

    //发送用户消息
    $("#userButton").click(function () {
        stomp.send("/app/one", {}, JSON.stringify({"body":$("#userText").val()}))
    });

    //发送web消息
    $("#appButton").click(function () {
        stomp.send("/topic/app", {}, JSON.stringify({"body":$("#appText").val()}))
    });
</script>
</html>

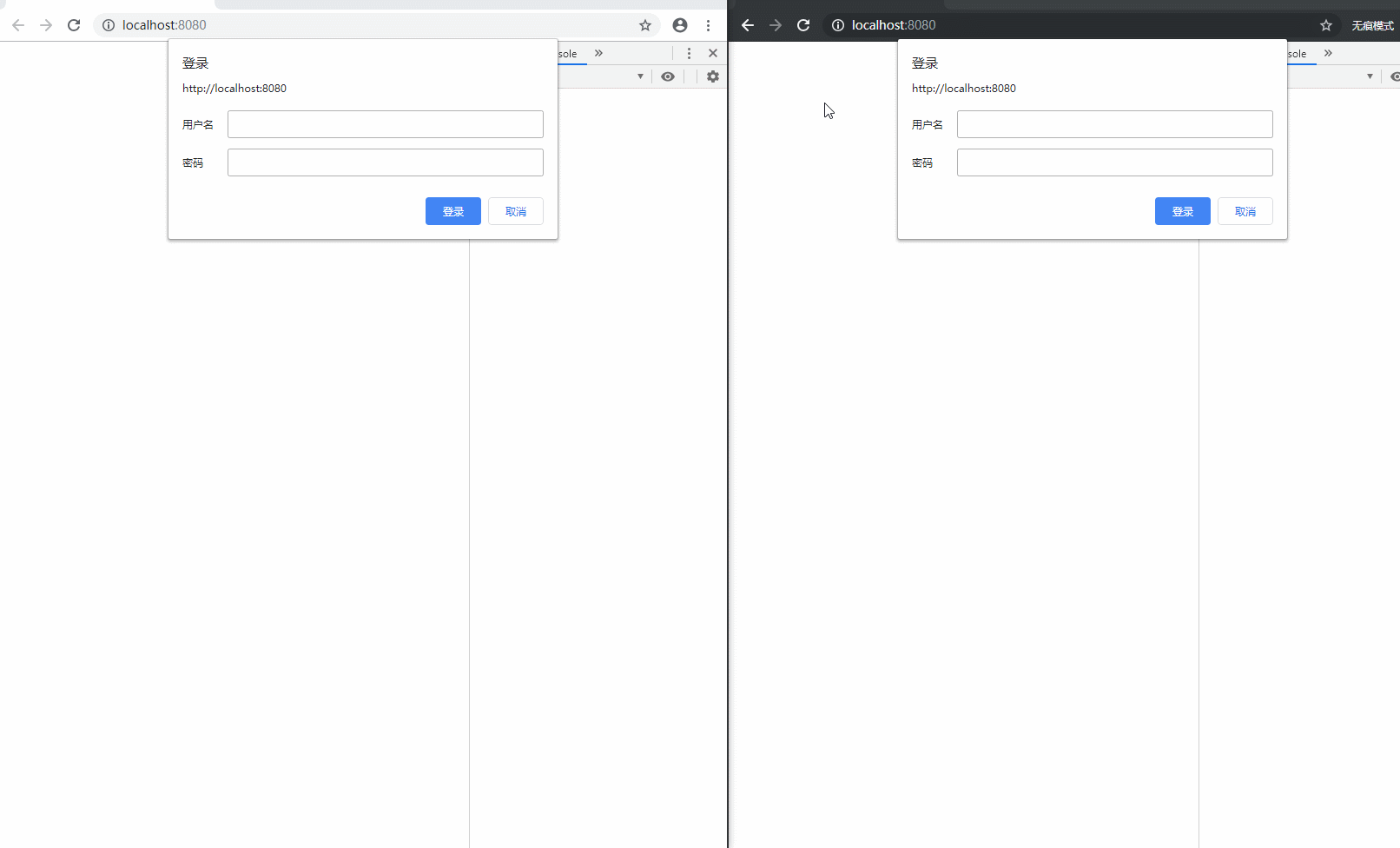

  5)普通测试

  角色测试:

   六、相关资料

  http://jmesnil.net/stomp-websocket/doc/

   七、源码:https://github.com/lilin409546297/springboot-websocket
