　　activiti 6.0

一、概念
1、工作流（Workflow）：是一系列相互衔接、自动进行的业务活动或任务。采用工作流软件，使用者只需在电脑上填写有关表单，会按照定义好的流程自动往下跑，下一级审批者将会收到相关资料，并可以根据需要修改、跟踪、管理、查询、统计、打印等，大大提高了效率。
2、BPMN即业务流程建模与标注（Business Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Business Process Diagram）。

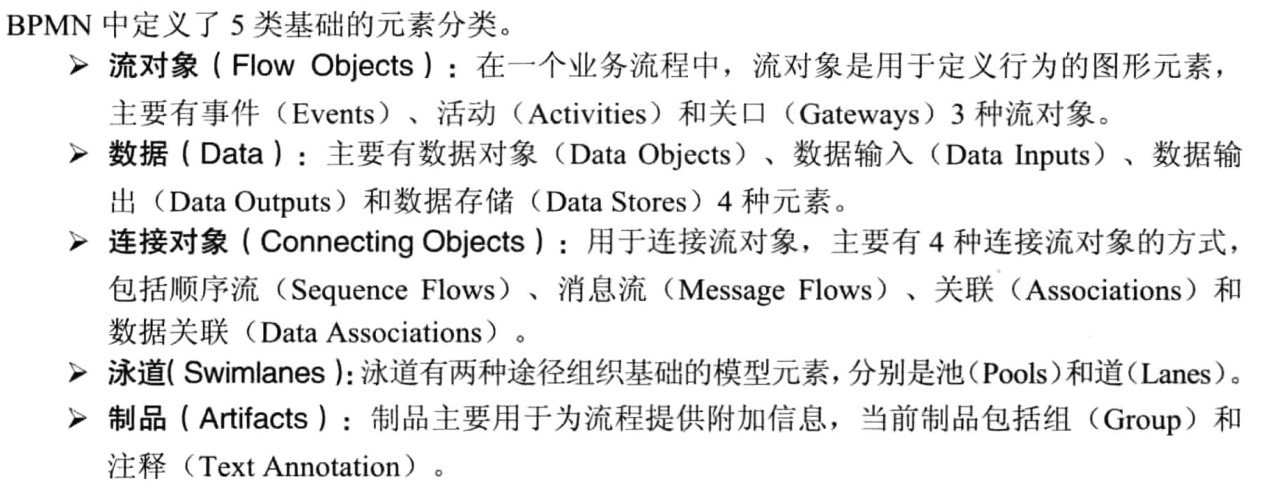

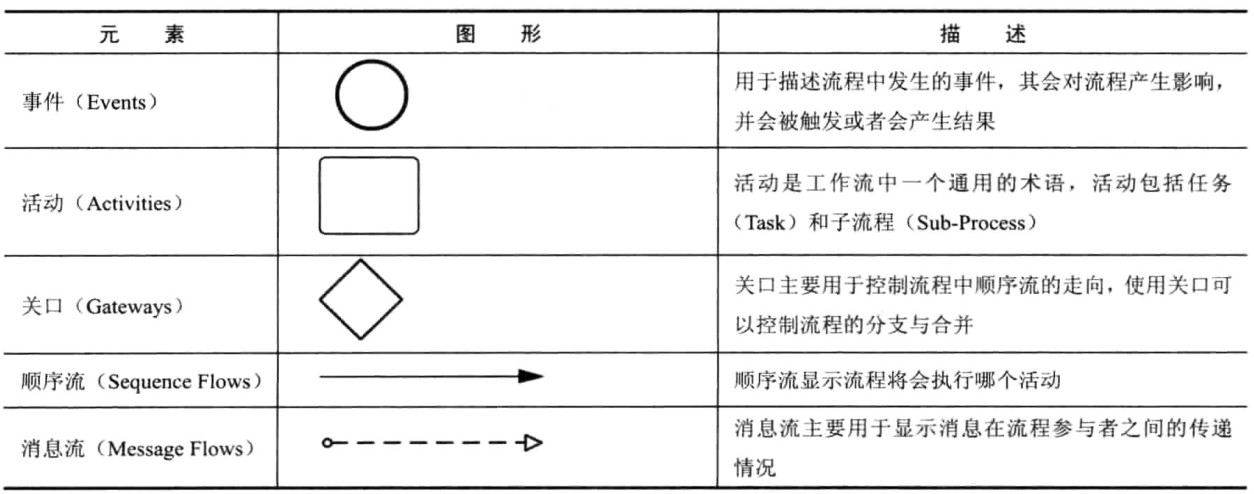

BPMN是BPM及workflow的建模语言标准之一。


3、Activiti是一个开源的工作流引擎，它实现了BPMN 2.0规范，可以发布设计好的流程定义，并通过api进行流程调度。

二、Activiti 6.0 介绍
1、7大接口
RepositoryService：提供一系列管理流程部署和流程定义的API。
RuntimeService：在流程运行时对流程实例进行管理与控制。
TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等。
IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户及它们之间的关系。
ManagementService：提供对流程引擎进行管理和维护的服务。
HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据。
FormService：表单服务。

2、28张表
(1)act_ge_ 通用数据表，ge是general的缩写
(2)act_hi_ 历史数据表，hi是history的缩写，对应HistoryService接口
(3)act_id_ 身份数据表，id是identity的缩写，对应IdentityService接口
(4)act_re_ 流程存储表，re是repository的缩写，对应RepositoryService接口，存储流程部署和流程定义等静态数据
(5)act_ru_ 运行时数据表，ru是runtime的缩写，对应RuntimeService接口和TaskService接口，存储流程实例和用户任务等动态数据


二、官网示例
1、activiti-admin.war 用于管理web服务（登录用户/密码：admin / admin,URL:http://localhost:8080/activiti-admin）

2、activiti-app.war 用于测试示例web服务（登录用户/密码：admin / test,URL:http://localhost:8080/activiti-app）

3、activiti-rest.war Activiti提供的一组可以直接操作工作流引擎的REST API接口服务（登录用户/密码：kermit/kermit,URL:http://localhost:8080/activiti-rest/docs/#/）



三、开发环境搭建

1、安装eclipse安装activiti插件

插件地址：http://download.eclipse.org/modeling/emf/updates/releases/

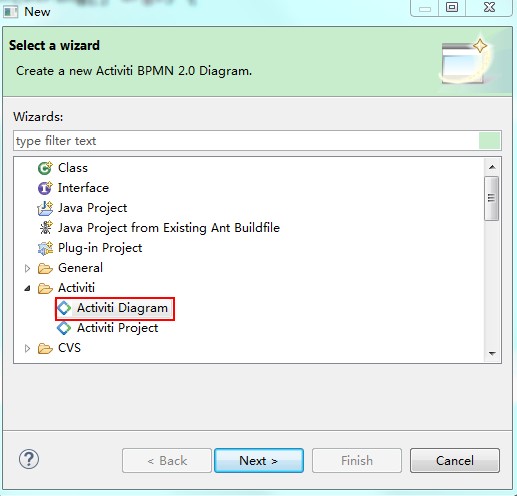

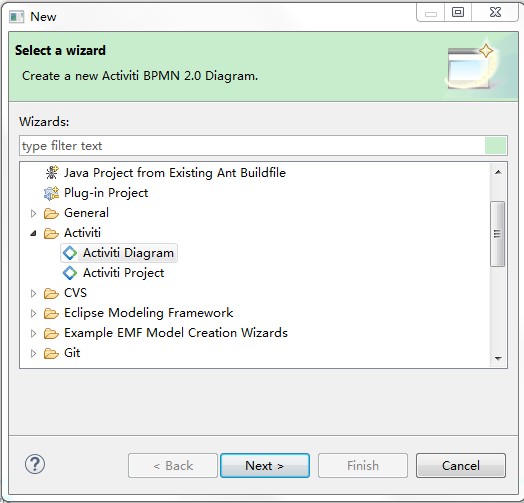

安装成功示意图：

配置 创建流程后要保存流程设计图



2、这里使用传统单体应用为例，可以使用maven,后面文章会有介绍。
创建java工程，将从官网下载的activiti-6.0.0.zip中libs目录下的jar全部拷贝到工程中，并加载进去。

四、编写第一个Activiti程序：请假流程

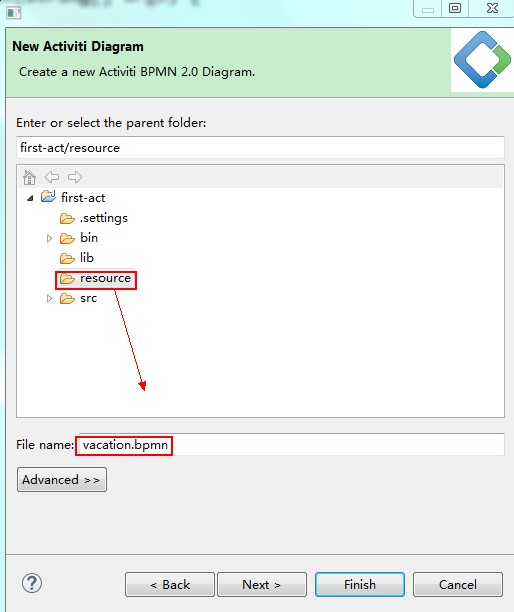

1、设计流程文件

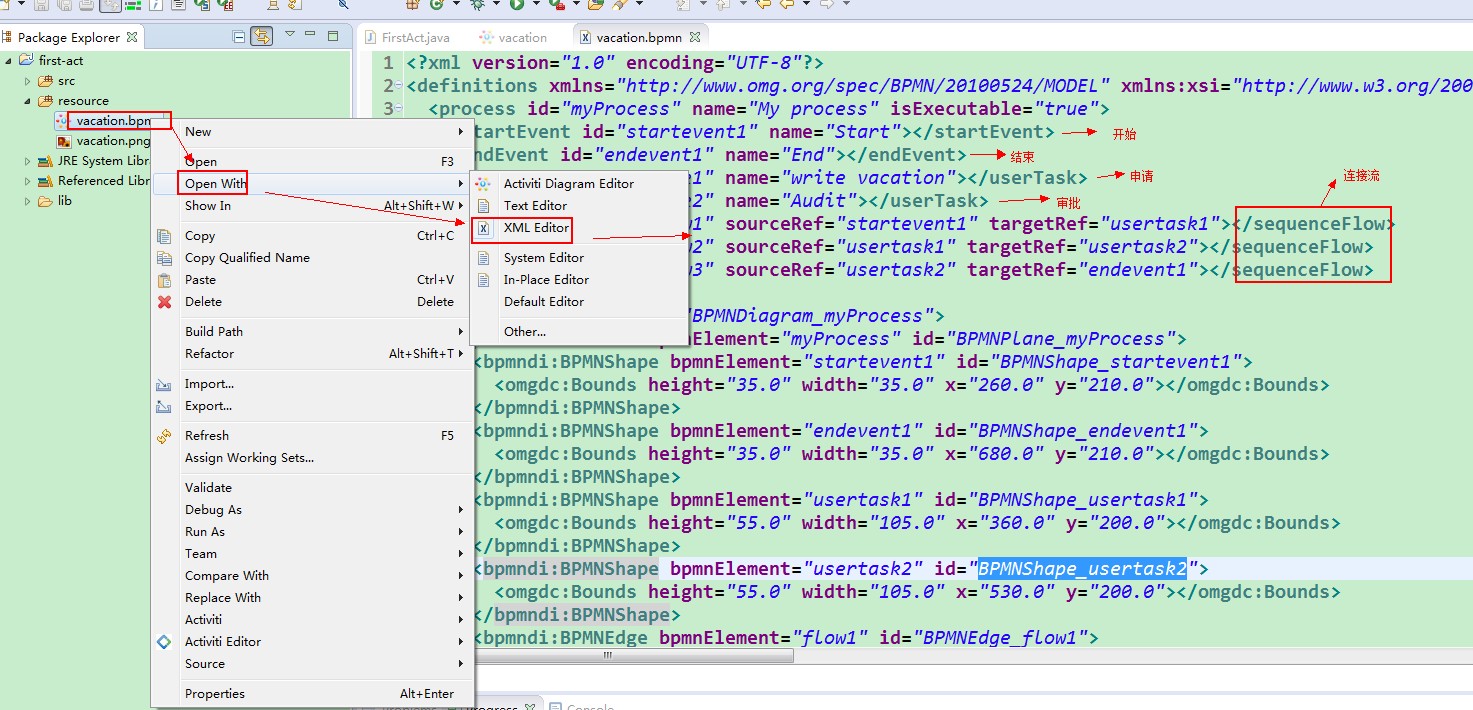

使用*.bpmn或者*.bpmn20.xml

2、配置流程引擎
引入下面文件：activiti.cfg.xml，实质就是一个spring配置文件.

读取默认配置文件：activiti.cfg.xml
ProcessEngineConfiguration config = ProcessEngineConfiguration.createProcessEngineConfigurationFromResourceDefault();
读取指定配置文件
ProcessEngineConfiguration config = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("my-activiti1.xml");
读取指定配置文件和配置bean
ProcessEngineConfiguration config = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("my-activiti2.xml", "test");

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
    <!-- 流程引擎配置的bean -->
    <bean id="processEngineConfiguration"
        class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/act" />
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="123456" />
        <property name="databaseSchemaUpdate" value="true" />
        <property name="history" value="activity" />
        <property name="mailServerHost" value="smtp.163.com"></property>
        <property name="mailServerPort" value="25"></property>
        <property name="mailServerDefaultFrom" value="yangenxiong@163.com"></property>
        <property name="mailServerUsername" value="yangenxiong@163.com"></property>
        <property name="mailServerPassword" value="123456"></property>
    </bean>
</beans>

(1)定义了一个数据库连接,这里我们使用mysql，注意要提前引入mysql jdbc依赖包，mysql里创建数据库：act,activiti可以支持的关系型数据库：MySQL、Oracle、PostgresSQL、DB2、MSSQL，默认使用内存数据库H2

(2)databaseSchemaUpdate 有4个值：

false：false为默认值，设置为该值后，Activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配时，将在启动时抛出异常。
true：设置为该值后，Activiti会对数据库中所有的表进行更新，如果表不存在，则Activiti会自动创建。
create-drop：Activiti启动时，会执行数据库表的创建操作，在Activiti关闭时，执行数据库表的删除操作。
drop-create：Activiti启动时，执行数据库表的删除操作在Activiti关闭时，会执行数据库表的创建操作。

(3)Activiti 提供了 history 属性对其进行配置
none：不保存任何的历史数据，因此，在流程执行过程中，这是最高效的。
activity：级别高于 none，保存流程实例与流程行为，其他数据不保存。
audit：除 activity 级别会保存的数据外，还会保存全部的流程任务及其属性。audit为 history 的默认值。
full：保存历史数据的最高级别，除了会保存 audit 级别的数据外，还会保存其他全部流程相关的细节数据，包括一些流程参数等。

(4)Activiti 支持邮件服务，当流程执行到某一个节点时，Activiti会根据流程文件配置（EmailTask），发送邮件到相应的邮箱。
mailServerHost：邮件服务器地址，非必填，默认值为 localhost。
mailServerPort：SMTP 发送邮件服务器端口，默认值为 25。
mailServerDefaultFrom： 非必填， 发送人的邮箱地址， 默认值为 activiti@activiti.org。
mailServerUsername：邮箱登录用户名。
mailServerPassword：邮箱登录密码。
mailServerUseSSL：是否使用 SSL 协议通信，默认为 false。
mailServerUseTLS：是否使用 TLS 协议通信，默认为 false。

编写java:

package com.wjy.act;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

public class FirstAct {

    public static void main(String[] args) {

        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

        //关闭引擎
        engine.close();
        System.exit(0);
    }
}

执行完成之后，看一下数据库act里创建了28张表.

3、请假流程示例
完整代码：

package com.wjy.act;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

public class FirstAct {

    public static void main(String[] args) {

        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
        // 存储服务
        RepositoryService rs = engine.getRepositoryService();
        // 运行时服务
        RuntimeService runService = engine.getRuntimeService();
        // 任务服务
        TaskService taskService = engine.getTaskService();
        //加载流程文件 一次可以部署多个流程
        rs.createDeployment().addClasspathResource("vacation.bpmn").deploy();
        //启动流程  流程实例
        ProcessInstance pi = runService.startProcessInstanceByKey("myProcess");

        // 普通员工完成请假的任务
        Task task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
        System.out.println("当前流程节点：" + task.getName());
        taskService.complete(task.getId());

        // 经理审核任务
        task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
        System.out.println("当前流程节点：" + task.getName());
        taskService.complete(task.getId());

        task = taskService.createTaskQuery().processInstanceId(pi.getId()).singleResult();
        System.out.println("流程结束后：" + task);
        //关闭引擎
        engine.close();
        System.exit(0);
    }
}

执行日志：

03:26:47,741 [main] INFO  org.activiti.engine.ProcessEngines  - Initializing process engine using configuration 'file:/E:/workspace/sparkws/first-act/bin/activiti.cfg.xml'
03:26:47,743 [main] INFO  org.activiti.engine.ProcessEngines  - initializing process engine for resource file:/E:/workspace/sparkws/first-act/bin/activiti.cfg.xml
03:26:48,223 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - Found 1 auto-discoverable Process Engine Configurators
03:26:48,224 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - Found 1 Process Engine Configurators in total:
03:26:48,224 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - class org.activiti.management.jmx.JMXConfigurator (priority:10000)
03:26:48,224 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - Executing beforeInit() of class org.activiti.management.jmx.JMXConfigurator (priority:10000)
03:26:49,773 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - Found compatibility handler instance : class org.activiti.compatibility.DefaultActiviti5CompatibilityHandler
03:26:49,773 [main] INFO  org.activiti.engine.impl.cfg.ProcessEngineConfigurationImpl  - Executing configure() of class org.activiti.management.jmx.JMXConfigurator (priority:10000)
03:26:49,959 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - performing create on engine with resource org/activiti/db/create/activiti.mysql.create.engine.sql
03:26:49,960 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - Found MySQL: majorVersion=5 minorVersion=6
03:26:49,979 [jmxConnectorStarterThread] INFO  org.activiti.management.jmx.DefaultManagementAgent  - JMX Connector thread started and listening at: service:jmx:rmi:///jndi/rmi://PC-20190528ODKR:1099/jmxrmi/activiti
03:27:14,557 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - performing create on history with resource org/activiti/db/create/activiti.mysql.create.history.sql
03:27:14,558 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - Found MySQL: majorVersion=5 minorVersion=6
03:27:18,765 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - performing create on identity with resource org/activiti/db/create/activiti.mysql.create.identity.sql
03:27:18,765 [main] INFO  org.activiti.engine.impl.db.DbSqlSession  - Found MySQL: majorVersion=5 minorVersion=6
03:27:20,539 [main] INFO  org.activiti.engine.impl.ProcessEngineImpl  - ProcessEngine default created
03:27:20,603 [main] INFO  org.activiti.engine.ProcessEngines  - initialised process engine default
当前流程节点：write vacation
当前流程节点：Audit
流程结束后：null

表act_ge_bytearray会存储部署的流程：


参考：
基于BPMN2.0的工作流（Workflow
BPMN2.0规范
Activiti6简明教程
Activiti官方用户手册
相关软件下载

标签
mysql
java
activiti
