（五）Cisco dhcp snooping实例3-多交换机环境（DHCP服务器和DHCP客户端位于同VLAN）

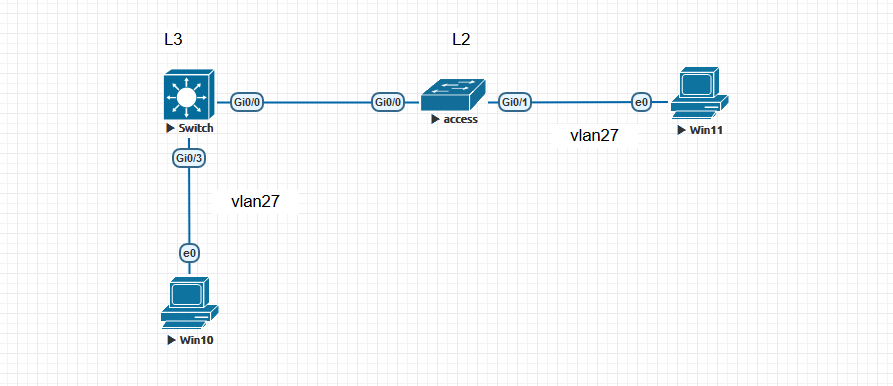

试验拓扑

环境：dhcp server和dhcp客户端属于同vlan，但是客户端属于不同的交换机，在L2和L3交换机开启dhcp snooping后得出如下结论

L3交换机的配置

ip dhcp pool vlan27
 network 172.28.27.0 255.255.255.0
 default-router 172.28.27.254
 dns-server 172.28.28.15
!
!
ip dhcp snooping vlan 27
ip dhcp snooping information option allow-untrusted   //必须加此命令，因为L3交换机也开启了dhcp snooping，具体解释如下
ip dhcp snooping

interface GigabitEthernet0/0
switchport trunk encapsulation dot1q
switchport mode trunk
media-type rj45
speed 1000
duplex full
no negotiation auto
ip dhcp snooping limit rate 720

L2交换机配置

ip dhcp snooping vlan 27
ip dhcp snooping
!
interface GigabitEthernet0/0
 switchport trunk encapsulation dot1q
 switchport mode trunk
 media-type rj45
 speed 1000
 duplex full
 no negotiation auto
 ip dhcp snooping trust

说明：

　1、从L2交换机过来的DHCP请求报文是已经被插入了选项82信息，如果将L3的Gi0/0设置为信任端口，那么插入了82选项的DHCP请求报文是允许通过的，但不会为其建立DHCP监听绑定表。即L3上只有win10的绑定条目，而没

　　有win11的绑定条目。如果此时同时部署DAI，IPSG，由于L2交换机不支持这两项功能，对于L3交换机来说，从L2交换机上过来的数据可能存在IP欺骗和ARP欺骗等攻击，是不安全的。另一方面，由于L3交换机没有PC2的绑定

　　条目，而DAI和IPSG必须依赖DHCP监听绑定表。因此如果需要在L3交换机上再部署DAI或者IPSG，就不能将L3交换机的Gi0/0设置为信任端口。但是将Gi0/0口设置为非信任端口以后，默认情况下，非信任端口将会丢弃收到的插

　　入了82选项的DHCP请求报文。而从L2交换机过来的DHCP请求报文又正好是被插入了选项82信息的。因此必须配置ip dhcp snooping information option allow-untrusted（全局）命令，否则L3交换机将丢弃这些DHCP请求

　　报文，接在L2交换机上的win11将得不到IP地址。只有配置了该命令以后，L3交换机才会接收从L2交换机发送的插入了选项82的DHCP报文，并为这些信息建立绑定条目。

　　当然上面如果遇到交换机不支持ip dhcp snooping information option allow-untrusted命令可以有以下两种解决办法：

　　　　①在不支持的交换机的int vlan 内使用 ip dhcp relay information trusted（vlan内）命令

　　　　②在接入层交换机上面关闭插入option82的功能 no ip dhcp snooping information option

　2、由于思科交换机在开启dhcp snooping后默认会打开 ip dhcp snooping limit rate 15 功能，上述试验里面 L2交换机如果接满了客户端，但是L3连接L2的接口是非信任接口就存在limit rate 15的功能，同理L2的每个非信任接口

　　都是如此，想象一种场景，某时刻48个客户端同时发起dhcp request请求报文，由于L3的下行口默认是限速15个包，这样将导致大部分客户端的dhcp request报文被丢弃，所以为了避免此情况应该在L3的下行接口适当调整

　　limit rate速度，计算如下：

　　　　　　假设2960为48口，因此简单的设置限速为48*15=720

注意：只有当启用了dhcp snooping的汇聚交换机或者核心才需要设置 ip dhcp snooping limit rate。如果一个核心或者汇聚交换机下面的接入层交换机众多，那么这个限速设置就需要注意了，因为端口最大的limit rate是2048，所以

　　　需要调整接入层端口的limit rate，使其变小但是需要调整为一个合理的数值，因为太小了会导致IP地址获取慢

延伸：

当不开启L3交换机的ip dhcp snooping information option allow-untrusted时，在L3上面使用debug抓ip dhcp snoong信息会看到不断有来自L2的报文被丢弃，因为报文携带giaddr字段并且是非法的

L3#debug ip dhcp snooping event
DHCP Snooping Event debugging is on
*May 25 11:05:44.102: %DHCP_SNOOPING-5-DHCP_SNOOPING_NONZERO_GIADDR: DHCP_SNOOPING drop message with non-zero giaddr or option82 value on untrusted port, message type: DHCPDISCOVER, MAC sa: 5000.000b.0000
