干货 | 使用pyecharts绘制交互式动态地图

て烟熏妆下的殇ゞ 提交于 2020-04-25 18:23:51

说到pyecharts,相信很多人不会陌生,一个优秀的python可视化包。<br> pyecharts是中国人开发的,相比较matplotlib、seaborn等老牌可视化库,pyecharts是十分符合国内用户习惯的,尤其在地理空间图表方面。<br> 本文是想试探一下pyecharts在绘制地理图表方面的功底如何,那就开始吧!

安装pyecharts

pyecharts支持pip、conda安装,快捷方便,推荐在jupyter notebook环境下愉快的玩耍。

pip install pyecharts

本文python版本为3.6,演示环境为jupyter notebook。

pyecharts地理图表可视化

1、导入相关模块

pyecharts库中负责地理坐标系的模块是Geo,负责地图的模块是Map,负责百度地图的模块是BMap,负责图表配置的模块是options。在 pyecharts 中,图表的一切皆通过 options来修饰调整。<br> 另提一句,因为需要用到案例数据,这里还需要导入样本库-sample

from example.commons import Faker
from pyecharts import options as opts
from pyecharts.charts import Geo
from pyecharts.globals import ChartType, SymbolType

2、图表输出和显示

在pyecharts中,图表完成制作后通过render()函数输出为html文件,你可以在render()中传递输出地址参数,将html文件保存到自定义的位置。<br>

c = (
    Geo()
    .add_schema(maptype="china")
    .add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
    .set_global_opts(
        visualmap_opts=opts.VisualMapOpts(),
        title_opts=opts.TitleOpts(title="Geo-基本示例"),
    )
)

c.render()# 输出html格式

如果想在notebook中直接展示图表,需要调用render_notebook()函数。

c.render_notebook()# 显示地图

<br>

Goe模块常用函数介绍

再来看前面的中国地图示例实现代码:

c = (
    Geo()
    .add_schema(maptype="china")
    .add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
    .set_global_opts(
        visualmap_opts=opts.VisualMapOpts(),
        title_opts=opts.TitleOpts(title="Geo-基本示例"),
    )
)

c.render_notebook()# 显示地图

大家可能会觉得这这代码怎么看起来怪怪的,Geo()模块后面连着很多函数,这其实是python的链式调用,使代码更加简洁。 pyecharts所有方法都支持链式调用,当然如果你喜欢单独调用也可以的,像这样:

geo = Geo()
geo.add_schema(maptype="china")
geo.add("geo", [list(z) for z in zip(Faker.provinces, Faker.values())])
geo.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
geo.set_global_opts(visualmap_opts=opts.VisualMapOpts(),title_opts=opts.TitleOpts(title="Geo-基本示例"))

geo .render_notebook()# 显示地图

这两种方法效果一样,本文使用pyecharts推荐的链式调用方法。 可以清晰地看到,示例中Geo()模块调用了五个功能函数:

  • add_schema() :控制地图类型、视角中心点等
  • add():添加图表名称、传入数据集、选择geo图类型、调整图例等
  • set_series_opts() :系列配置项,可配置图元样式、文字样式、标签样式、点线样式等
  • set_global_opts() : 全局配置项,可配置标题、动画、坐标轴、图例等
  • render_notebook() : 在notebook中渲染显示图表

set_global_opts()配置区域

另外,Geo()模块还有几个功能函数:

  • add_coordinate() : 新增一个坐标点
  • add_coordinate_json() :以json形式新增多个坐标点
  • get_coordinate() :根据地点查询对应坐标
利用Geo绘制地理坐标图表

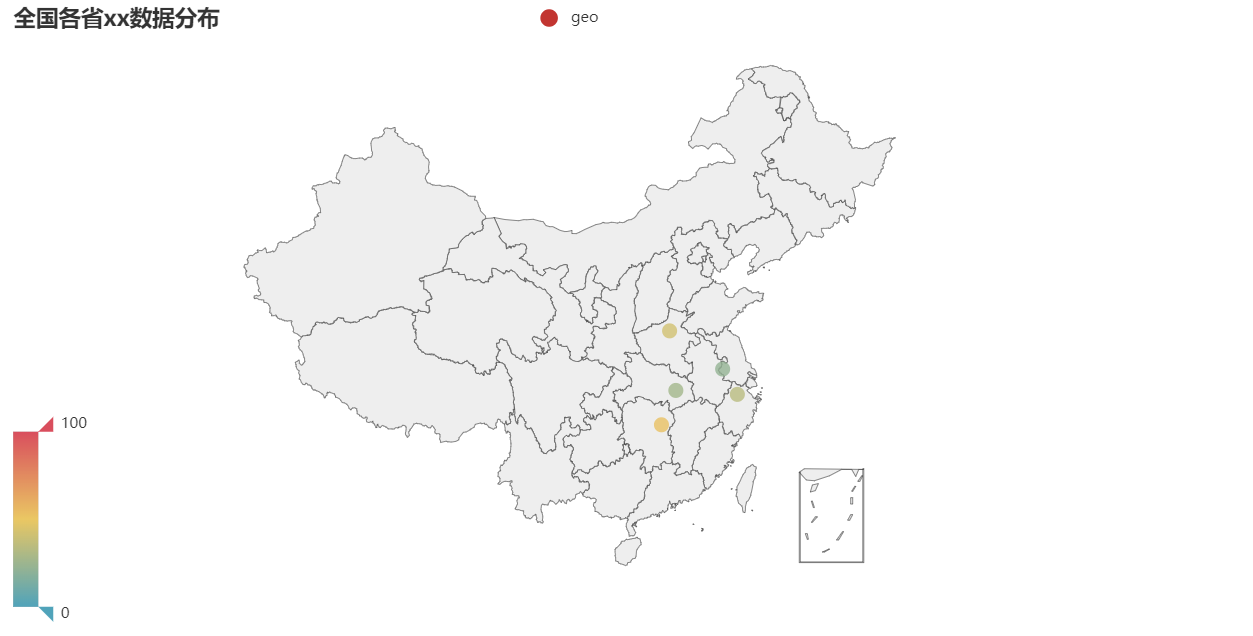

1、基本图表 采用全国地图,对各省的xx数据做分布展示,数据展示形式为圆点

c = (
    Geo()
    .add_schema(maptype="china")
    .add("geo", [list(z) for z in zip(['江苏','浙江','湖北','湖南','河南'], [22,34,27,53,42])])
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
    .set_global_opts(
        visualmap_opts=opts.VisualMapOpts(),
        title_opts=opts.TitleOpts(title="全国各省xx数据分布"),
    )
)

c.render_notebook()

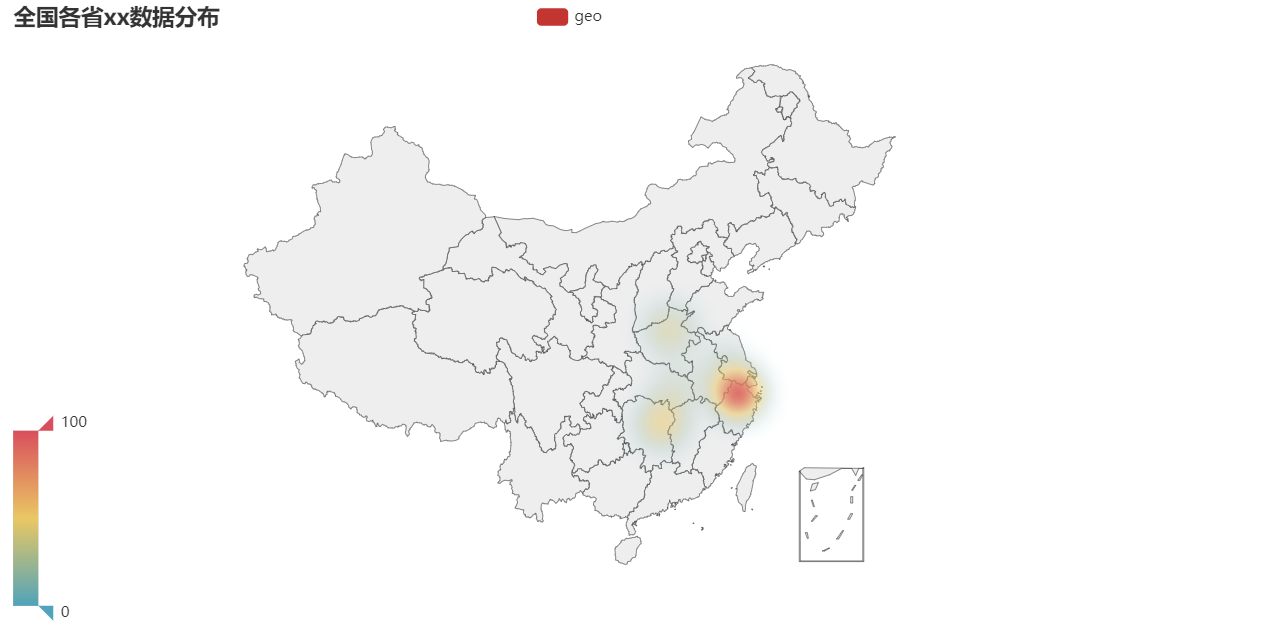

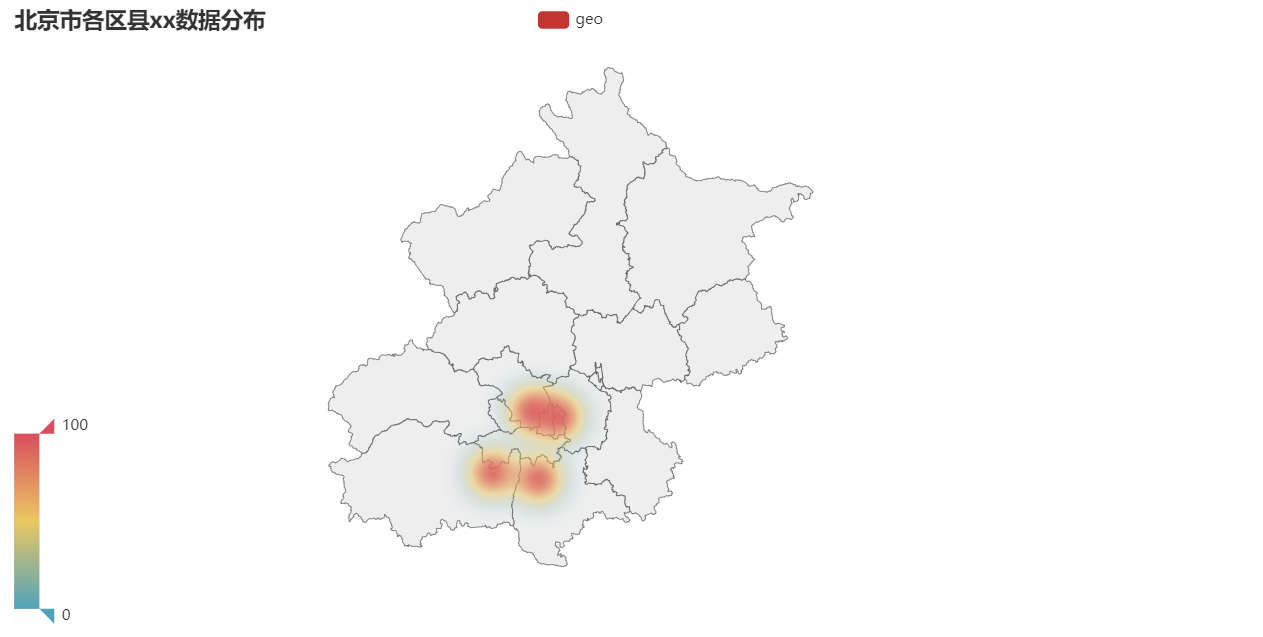

你可以更换数据展现形式,比如用热力图表示,只需在add()函数中添加参数:type_=ChartType.HEATMAP

以北京作为底图,展示北京市各区县xx数据的分布。将函数add_schema(maptype="china")maptype="china"修改为maptype="北京"

c = (
        Geo()
        .add_schema(maptype="北京")
        .add(
            "geo",
            [list(z) for z in zip(['大兴区','房山区','海淀区','朝阳区','东城区'], [150,100,300,200,500])],
            type_=ChartType.EFFECT_SCATTER,
        )
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            visualmap_opts=opts.VisualMapOpts(),
            title_opts=opts.TitleOpts(title="Geo-HeatMap"),
        )
    )

c.render_notebook()

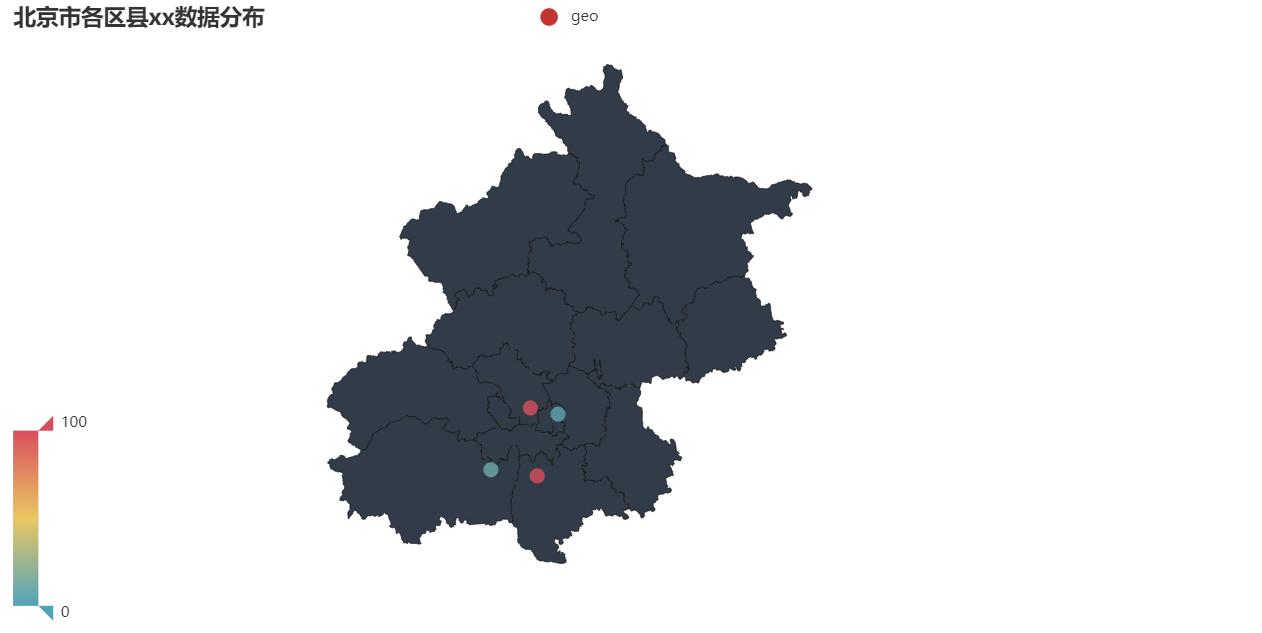

你可以修改地图的背景色,在函数add_schema()中添加参数itemstyle_opts=opts.ItemStyleOpts(color="#323c48", border_color="#111"),颜色和边缘颜色可设任意色值。

c = (
        Geo()
        .add_schema(maptype="北京",
                   itemstyle_opts=opts.ItemStyleOpts(color="#323c48", border_color="#111"))
        .add(
            "geo",
            [list(z) for z in zip(['大兴区','房山区','海淀区','朝阳区','东城区'], [1500,10,300,20,5])],
        )
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            visualmap_opts=opts.VisualMapOpts(),
            title_opts=opts.TitleOpts(title="北京市各区县xx数据分布"),
        )
    )

c.render_notebook()

2、动态展示 pyecharts可以生成地理空间流动图,用来表示航班数量、人口流动等等。 下面以全国主要城市航班流动图为例(虚拟数据):

c = (
        Geo()
        .add_schema(maptype="china")
        .add(
            "",
            [("深圳", 120), ("哈尔滨", 66), ("杭州", 77), ("重庆", 88), ("上海", 100), ("乌鲁木齐", 30),("北京", 30),("武汉",70)],
            type_=ChartType.EFFECT_SCATTER,
            color="green",
        )
        .add(
            "geo",
            [("北京", "上海"), ("武汉", "深圳"),("重庆", "杭州"),("哈尔滨", "重庆"),("乌鲁木齐", "哈尔滨"),("深圳", "乌鲁木齐"),("武汉", "北京")],
            type_=ChartType.LINES,
            effect_opts=opts.EffectOpts(
                symbol=SymbolType.ARROW, symbol_size=6, color="blue"
            ),
            linestyle_opts=opts.LineStyleOpts(curve=0.2),
        )
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(title_opts=opts.TitleOpts(title="全国主要城市航班路线和数量"))
    )

c.render_notebook()

动态图表

利用Map模块绘制地图

Map模块的使用方法和Geo类似,数据展现在地图上,首先导入相关库:

from example.commons import Faker
from pyecharts import options as opts
from pyecharts.charts import Map

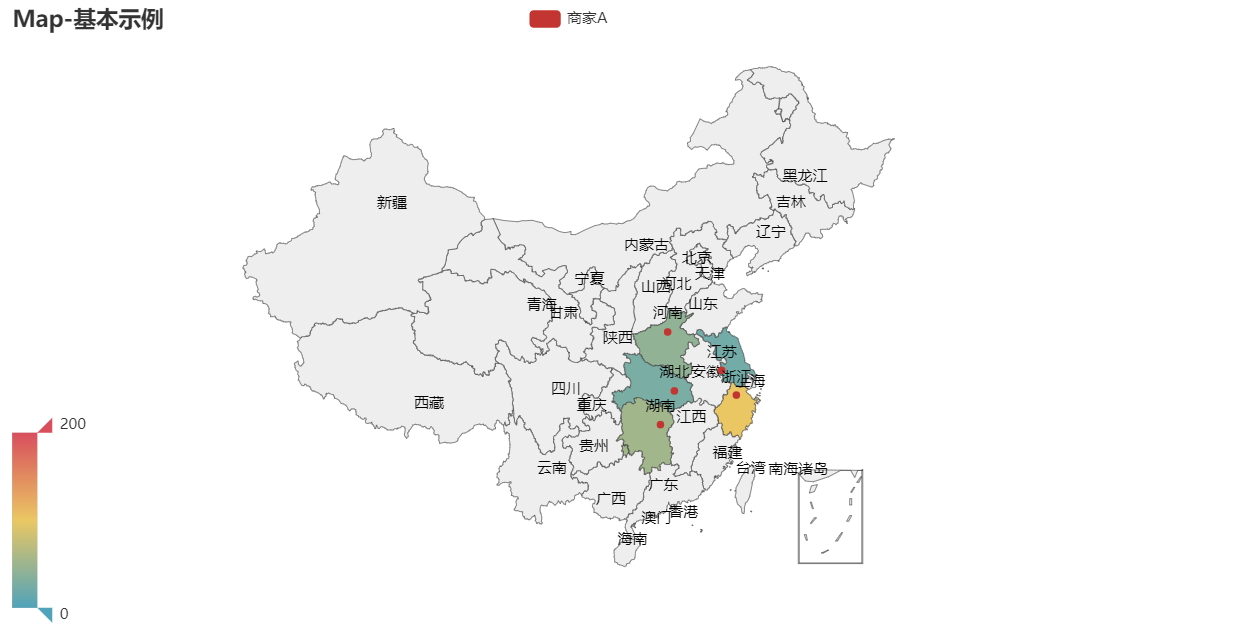

中国地图:

c = (
    Map()
    .add("商家A", [list(z) for z in zip(['江苏','浙江','湖北','湖南','河南'], [22,100,27,53,42])], "china")
    .set_global_opts(title_opts=opts.TitleOpts(title="Map-基本示例"),
    visualmap_opts=opts.VisualMapOpts(max_=200))
)

c.render_notebook()

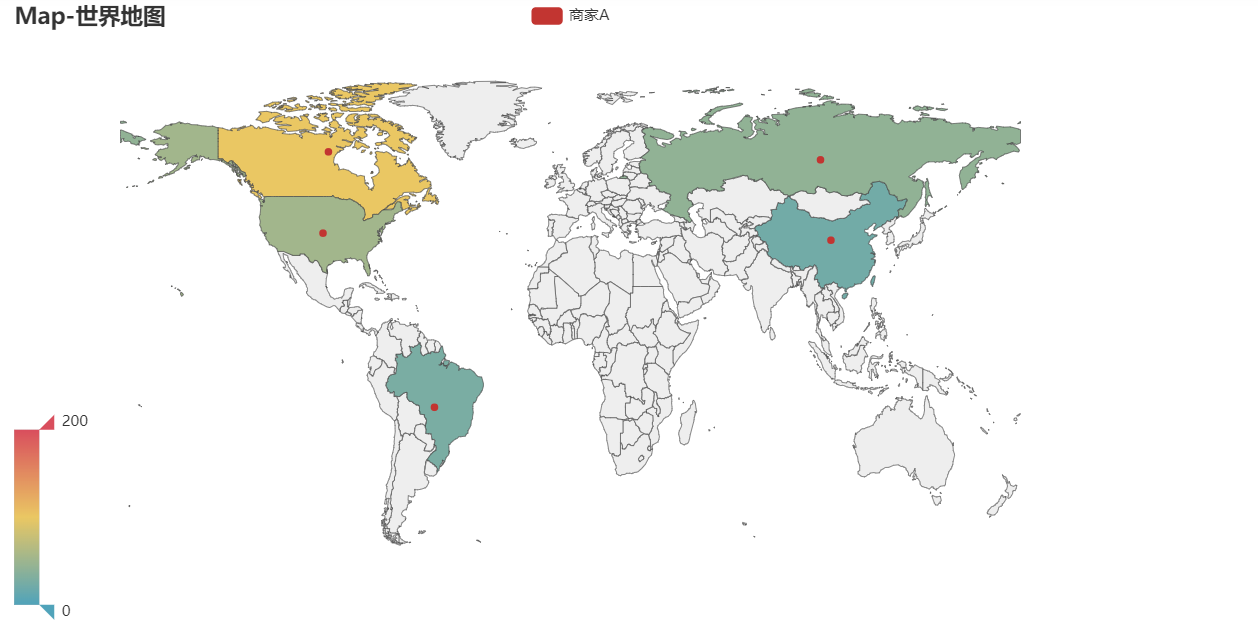

世界地图:

c = (
        Map()
        .add("商家A", [list(z) for z in zip(['China','Canada','Brazil','United States','Russia'], [22,100,27,53,42])], "world")
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            title_opts=opts.TitleOpts(title="Map-世界地图"),
            visualmap_opts=opts.VisualMapOpts(max_=200),
        )
    )

c.render_notebook()

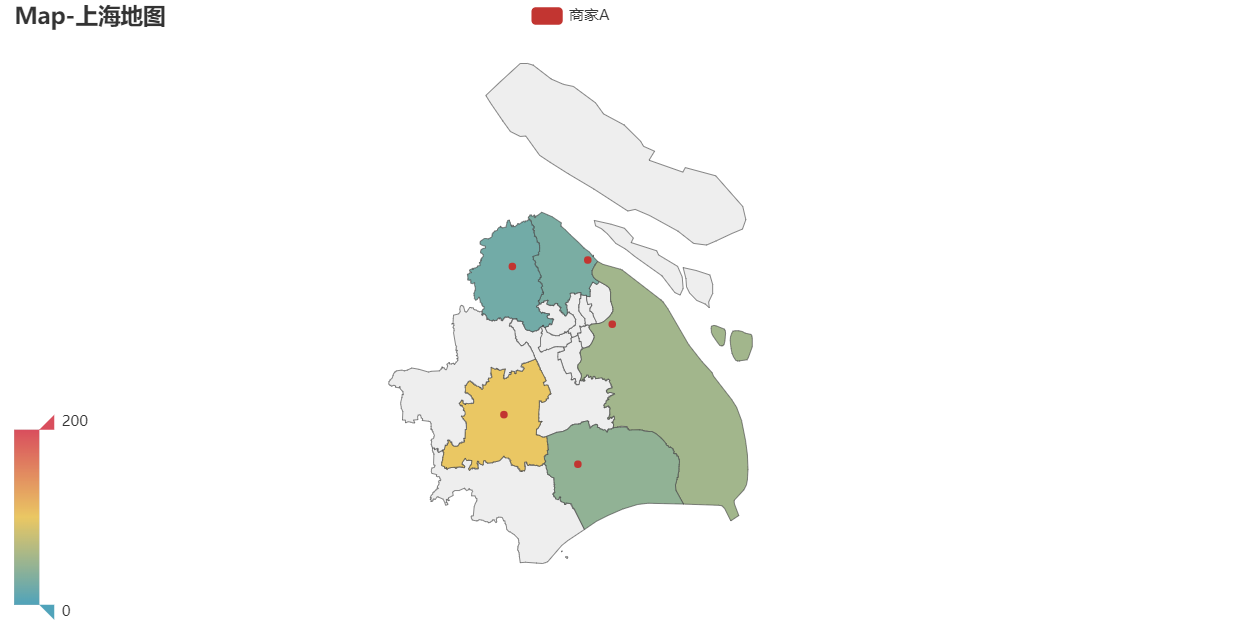

上海地图:

c = (
        Map()
        .add("商家A", [list(z) for z in zip(['嘉定区','松江区','宝山区','浦东新区','奉贤区'], [22,100,27,53,42])], "上海")
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(
            title_opts=opts.TitleOpts(title="Map-世界地图"),
            visualmap_opts=opts.VisualMapOpts(max_=200),
        )
    )
c.render_notebook()

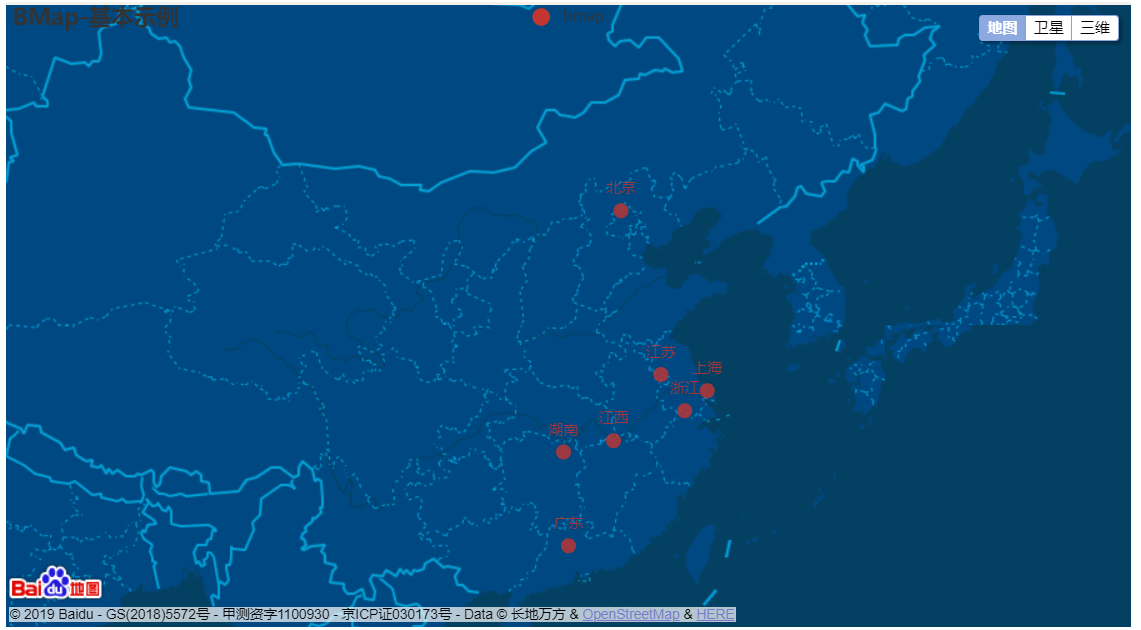

使用BMap百度地图

pyecharts支持开发者使用百度地图,当然需要申请开发者AK码才能调用API。

AK码申请地址:http://lbsyun.baidu.com/apiconsole/key?application=key

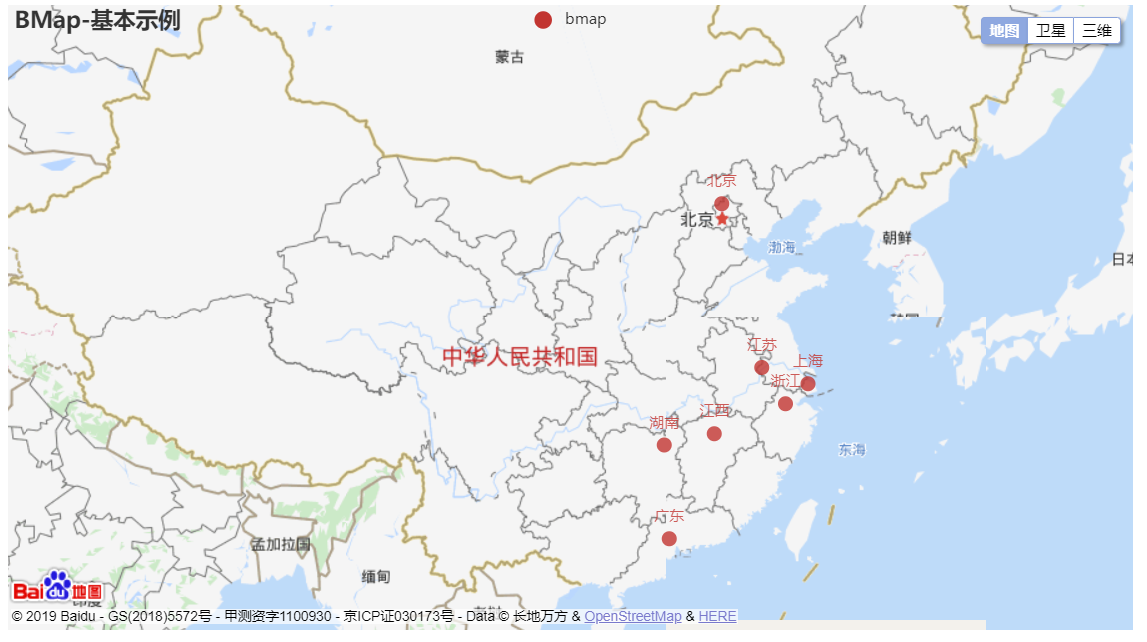

from pyecharts.charts import BMap
c = (
        BMap()
        .add_schema(
            baidu_ak="BAIDU_AK",
            center=[120.13066322374, 30.240018034923],
        )
        .add(
            "bmap",
            [list(z) for z in zip(Faker.provinces, Faker.values())],
            label_opts=opts.LabelOpts(formatter="{b}"),
        )
        .set_global_opts(title_opts=opts.TitleOpts(title="BMap-基本示例"))
    )

c.render_notebook()

你可以更改地图风格:

c = (
        BMap()
        .add_schema(
            baidu_ak="mcH6sBNaAfsbkSndFI5zO90j9wUpRMFy",
            center=[120.13066322374, 30.240018034923],
            map_style=your_owner_map_style
        )
        .add(
            "bmap",
            [list(z) for z in zip(Faker.provinces, Faker.values())],
            label_opts=opts.LabelOpts(formatter="{b}"),
        )
        .set_global_opts(title_opts=opts.TitleOpts(title="BMap-基本示例"))
    )

c.render_notebook()

总结

本文主要讲解了pyecharts的三大地理图表模块:Geo、Map、BMap,这三者分别绘制地理坐标系、地图、百度地图。Geo举的案例较丰富,Map和BMap的很多功能没有细说,大家有兴趣可以去pyecharts官网学习。
