深度理解IIS下部署ASP.NET Core2.1 Web应用拓扑图

原文: 深度理解IIS下部署ASP.NET Core2.1 Web应用拓扑图

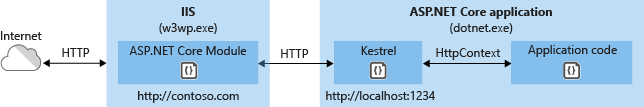

IIS部署ASP.NET Core2.1 应用拓扑图

我们看到相比Asp.Net，出现了3个新的组件:ASP.NET Core Module、Kestrel、dotnet.exe，后面我们会理清楚这三个组件的作用和组件之间的交互原理。

引入Kestrel的原因

进程内HTTP服务器，与老牌web服务器解耦，实现跨平台部署

IIS、Nginx、Apache等老牌web服务器有他们自己的启动进程和环境；为了实现跨平台部署，需要与这些web服务器的功能解耦，网络通信是一个比较好的选择。

作为进程内Http服务器，ASP.NET Core 保持独立运作一个Http服务器的能力，由这些老牌web服务器充当反向代理服务器将请求转发给进程内Http服务器，这样保持了开发过程中配置Startup、Program文件的纯粹性和部署时候的跨平台能力。

客观上Kestrel还是作为Http服务器，功能还比不上老牌的web服务器

Kestrel自诞生之日起还有一些网络安全方面的缺陷，这些缺陷包括一个合适的timeouts，Size limits，和并发数量等

也就是说从主观和客观上都要求生产部署使用反向代理服务器

在内网部署和开发环境中我们完全可以使用Kestrel来充当web服务器。

Kestrel的底层实现细节：Kestrel 要做到跨平台HTTP服务器，需要脱离底层系统细节实现跨平台IO，在Asp.NetCore2.1 版本之前使用libuv（一个高性能跨平台IO库），2.1 版本之后采用的托管Sockets，这是一个巨大的变化，有兴趣的可以搜索一下。

引入ASP.NET Core Module

反向代理服务器的作用是将请求转发给内网的Http服务器，IIS上使用ASP.NET Core Module组件将请求转发到Kestrel Http服务器；注意该组件只在IIS上有效。

从整个拓扑图上看，请求首先到达内核态Http.sys Driver，该驱动将请求路由到IIS上指定网站；

然后Asp.Net Core Module将请求转发给Kestrel服务器。

作为企业级服务ASP.NET Core Module需要完成：

进程管理：控制webApp启动进程内Kestrel服务器在某端口上启动，并监听转发请求
故障恢复：控制webapp在1min内崩溃重启的次数
请求转发
启动日志记录： webapp启动失败，可通过配置将日志输出到指定目录
请求头信息转发：代理服务器需要保证传递源IP地址、源Scheme、原始Host请求头等信息
转发windiws认证token

以上能力，可以参考https://docs.microsoft.com/en-us/aspnet/core/host-and-deploy/aspnet-core-module?view=aspnetcore-2.1
给出的AspNetCore Module配置参数

自然可以猜想ASP.NET Core Module与IISIntegration()关系很是密切：

Web启动的时候，ASP.NET Core Module会通过环境变量指定kestrel监听的端口；
IIS Integration方法则配置服务器在http://localhost:{指定端口}上监听。
同时开始检查请求是否来自AspNet Core Module（非ASPNE TCore Module转发的请求会被拒绝）

另外由于反向代理服务器的存在，webapp可能会丢失原始请求信息；比如

- 源IP地址

- scheme：反向代理服务器和Kestrel之间通过Http交互

- 可能被代理服务器修改的原始Host请求头

这些工作由ForwardedHeader middleware完成，该中间件由UseIISIntegration方法默认开启。

https://docs.microsoft.com/en-us/aspnet/core/host-and-deploy/proxy-load-balancer?view=aspnetcore-2.2

薅一下UseIISIntegration() 源码：

//------------- 节选自Microsoft.AspNetCore.Hosting.WebHostBuilderIISExtensions---------------------
   public static class WebHostBuilderIISExtensions
    {
        // These are defined as ASPNETCORE_ environment variables by IIS's AspNetCoreModule.
        private static readonly string ServerPort = "PORT";
        private static readonly string ServerPath = "APPL_PATH";
        private static readonly string PairingToken = "TOKEN";
        private static readonly string IISAuth = "IIS_HTTPAUTH";
        private static readonly string IISWebSockets = "IIS_WEBSOCKETS_SUPPORTED";

        /// <summary>
        /// Configures the port and base path the server should listen on when running behind AspNetCoreModule.
        /// The app will also be configured to capture startup errors.
        /// </summary>
        /// <param name="hostBuilder"></param>
        /// <returns></returns>
        public static IWebHostBuilder UseIISIntegration(this IWebHostBuilder hostBuilder)
        {
            if (hostBuilder == null)
            {
                throw new ArgumentNullException(nameof(hostBuilder));
            }

            // Check if `UseIISIntegration` was called already
            if (hostBuilder.GetSetting(nameof(UseIISIntegration)) != null)
            {
                return hostBuilder;
            }

            var port = hostBuilder.GetSetting(ServerPort) ?? Environment.GetEnvironmentVariable($"ASPNETCORE_{ServerPort}");
            var path = hostBuilder.GetSetting(ServerPath) ?? Environment.GetEnvironmentVariable($"ASPNETCORE_{ServerPath}");
            var pairingToken = hostBuilder.GetSetting(PairingToken) ?? Environment.GetEnvironmentVariable($"ASPNETCORE_{PairingToken}");
            var iisAuth = hostBuilder.GetSetting(IISAuth) ?? Environment.GetEnvironmentVariable($"ASPNETCORE_{IISAuth}");
            var websocketsSupported = hostBuilder.GetSetting(IISWebSockets) ?? Environment.GetEnvironmentVariable($"ASPNETCORE_{IISWebSockets}");

            bool isWebSocketsSupported;
            if (!bool.TryParse(websocketsSupported, out isWebSocketsSupported))
            {
                // If the websocket support variable is not set, we will always fallback to assuming websockets are enabled.
                isWebSocketsSupported = (Environment.OSVersion.Version >= new Version(6, 2));
            }

            if (!string.IsNullOrEmpty(port) && !string.IsNullOrEmpty(path) && !string.IsNullOrEmpty(pairingToken))
            {
                // Set flag to prevent double service configuration
                hostBuilder.UseSetting(nameof(UseIISIntegration), true.ToString());

                var enableAuth = false;
                if (string.IsNullOrEmpty(iisAuth))
                {
                    // back compat with older ANCM versions
                    enableAuth = true;
                }
                else
                {
                    // Lightup a new ANCM variable that tells us if auth is enabled.
                    foreach (var authType in iisAuth.Split(new[] { ';' }, StringSplitOptions.RemoveEmptyEntries))
                    {
                        if (!string.Equals(authType, "anonymous", StringComparison.OrdinalIgnoreCase))
                        {
                            enableAuth = true;
                            break;
                        }
                    }
                }

                var address = "http://127.0.0.1:" + port;
                hostBuilder.CaptureStartupErrors(true);

                hostBuilder.ConfigureServices(services =>
                {
                    // Delay register the url so users don't accidently overwrite it.
                    hostBuilder.UseSetting(WebHostDefaults.ServerUrlsKey, address);
                    hostBuilder.PreferHostingUrls(true);
                    services.AddSingleton<IStartupFilter>(new IISSetupFilter(pairingToken, new PathString(path), isWebSocketsSupported));
                    services.Configure<ForwardedHeadersOptions>(options =>
                    {
                        options.ForwardedHeaders = ForwardedHeaders.XForwardedFor | ForwardedHeaders.XForwardedProto;
                    });
                    services.Configure<IISOptions>(options =>
                    {
                        options.ForwardWindowsAuthentication = enableAuth;
                    });
                    services.AddAuthenticationCore();
                });
            }

            return hostBuilder;
        }
    }

可以看到Web程序在配置启动时读取了5个由AspNET Core Module设置的环境变量。

着重理解Kestrel是怎么拒绝来自非AspNetCore Module转发的请求：

AspNetCore Module 设置TOKEN=XXX环境变量
WebApp启动时读取Token=XXX环境变量
AspNetCore Module在转发请求时，会在Request里面加上一个 MS-ASPNETCORE-TOKEN：XXX的请求头
IISMiddleware中间件将会起作用：携带了该请求头的转发请求被认为有效。

//---------------节选自Microsoft.AspNetCore.Server.IISIntegration.IISMiddleware----------------------
public async Task Invoke(HttpContext httpContext)
{
      if (!string.Equals(_pairingToken, httpContext.Request.Headers[MSAspNetCoreToken], StringComparison.Ordinal))
      {
          _logger.LogError($"'{MSAspNetCoreToken}' does not match the expected pairing token '{_pairingToken}', request rejected.");
         httpContext.Response.StatusCode = StatusCodes.Status400BadRequest;
         return;
      }
      ......
}

20181205 更新，.NetCore2.2+ ASP.NETCore Module支持进程内托管模型，本文章内容针对AspNetCore2.1

FAQ：

1. 什么叫反向代理服务器Reverse Proxy Server？

通常的代理服务器，只用于代理内部网络对Internet的连接需求，客户机必须指定代理服务器将本来要直接发送到web服务器上的http请求发送到代理服务器中，普通的代理服务器不支持外部对内部网络的访问请求；

当一个代理服务器能够代理外部网络的主机，访问内部网络，这种代理服务器的方式称为反向代理服务器。

在AspNet Core Web应用IIS、Ngnix转发请求时，内部的Kestrel和Applicaiton Code组成完整的内部网络，IIS、Nginx等web服务器在这里的角色就起到了反向代理作用。

2. 依照上图的拓扑图我们理所当然可以认为背靠在IIS后面的Kestrel应该是可以访问的，因为它也是一个web服务器，那么怎样直接访问背靠在AspNetCore Module后面的的Kestrel服务器？

按照上文的理论，背靠在AspNetCore Module后面的Web进程是依靠 Token来拒绝【非AspNetCore Module转发的请求】。

https://docs.microsoft.com/en-us/aspnet/core/host-and-deploy/aspnet-core-module?view=aspnetcore-2.2

因此，将该PairToken拷贝到请求头，我们也是可以在Kestrel behind IIS的情况下，直接访问Kestrel（虽然这种情况不常见，但是对于我们理解拓扑图很有帮助）。

步骤如下：

找到dotnet进程： tasklist | findstr "dotnet"
找到该进程占用port ： netstat -ano | findstr {pid}
利用输出的port： curl localhost：{port}, 会提示400 badrequest，这与源码的返回一致
从error log 中拷贝出该MS-ASPNETCORE-TOKEN，附在request header中便可以访问
