Deformable Convolutional Networks

1 空洞卷积

1.1 理解空洞卷积

在图像分割领域，图像输入到CNN（典型的网络比如FCN）中，FCN先像传统的CNN那样对图像做卷积再pooling，降低图像尺寸的同时增大感受野，但是由于图像分割预测是pixel-wise的输出，所以要将pooling后较小的图像尺寸upsampling到原始的图像尺寸进行预测，之前的pooling操作使得每个pixel预测都能看到较大感受野信息。因此图像分割FCN中有两个关键，一个是pooling减小图像尺寸增大感受野，另一个是upsampling扩大图像尺寸。在先减小再增大尺寸的过程中，肯定有一些信息损失掉了，那么能不能设计一种新的操作，不通过pooling也能有较大的感受野看到更多的信息呢？答案就是dilated conv。

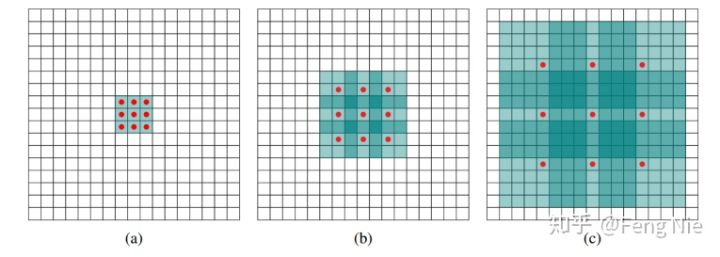

(a) 普通卷积，1-dilated convolution，卷积核的感受野为3×3

(b) 扩张卷积，2-dilated convolution，卷积核的感受野为7×7

(a)图对应3x3的1-dilated conv，和普通的卷积操作一样.

(b)图对应3x3的2-dilated conv，实际的卷积kernel size还是3x3，但是空洞为1，也就是对于一个7x7的图像patch，只有9个红色的点和3x3的kernel发生卷积操作，其余的点略过。也可以理解为kernel的size为7x7，但是只有图中的9个点的权重不为0，其余都为0。可以看到虽然kernel size只有3x3，但是这个卷积的感受野已经增大到了7x7（如果考虑到这个2-dilated conv的前一层是一个1-dilated conv 的话，那么每个红点就是1-dilated的卷积输出，所以感受野为3x3，所以1-dilated和2-dilated合起来就能达到7x7的conv）.

(c)图是4-dilated conv操作，同理跟在两个1-dilated和2-dilated conv的后面，能达到15x15的感受野。对比传统的conv操作，3层3x3的卷积加起来，stride为1的话，只能达到(kernel-1)*layer+1=7的感受野，也就是和层数layer成线性关系，而dilated conv的感受野是指数级的增长。

扩张卷积与普通的卷积相比，除了卷积核的大小以外，还有一个扩张率(dilation rate)参数，主要用来表示扩张的大小。扩张卷积与普通卷积的相同点在于，卷积核的大小是一样的，在神经网络中即参数数量不变，区别在于扩张卷积具有更大的感受野。

扩展卷积在保持参数个数不变的情况下增大了卷积核的感受野，同时它可以保证输出的特征映射（feature map）的大小保持不变。一个扩张率为2的3×3卷积核，感受野与5×5的卷积核相同，但参数数量仅为9个，是5×5卷积参数数量的36%。

dilated的好处是不做pooling损失信息的情况下，加大了感受野，让每个卷积输出都包含较大范围的信息。在图像需要全局信息或者语音文本需要较长的sequence信息依赖的问题中，都能很好的应用dilated conv。

1.2 Deconv和dilated conv的区别：

deconv的具体解释可参见如何理解深度学习中的deconvolution networks？，deconv的其中一个用途是做upsampling，即增大图像尺寸。而dilated conv并不是做upsampling，而是增大感受野。可以形象的做个解释：对于标准的k*k卷积操作，stride为s，分三种情况：

(1) s>1，即卷积的同时做了downsampling，卷积后图像尺寸减小；

(2) s=1，普通的步长为1的卷积，比如在tensorflow中设置padding=SAME的话，卷积的图像输入和输出有相同的尺寸大小；

(3) 0<s<1，fractionally strided convolution，相当于对图像做upsampling。比如s=0.5时，意味着在图像每个像素之间padding一个空白的像素后，stride改为1做卷积，得到的feature map尺寸增大一倍。而dilated conv不是在像素之间padding空白的像素，而是在已有的像素上，skip掉一些像素，或者输入不变，对conv的kernel参数中插一些0的weight，达到一次卷积看到的空间范围变大的目的。当然将普通的卷积stride步长设为大于1，也会达到增加感受野的效果，但是stride大于1就会导致downsampling，图像尺寸变小。

2 Deformable convolution

文章提出了可变卷积和可变ROI采样。原理是一样的，就是在这些卷积或者ROI采样层上，添加了位移变量，这个变量根据数据的情况学习，偏移后，相当于卷积核每个方块可伸缩的变化，从而改变了感受野的范围，感受野成了一个多边形。

上图是在二维平面上deformable convolution和普通的convolution的描述图。（a）是普通的卷积，卷积核大小为3*3，采样点排列非常规则，是一个正方形。（b）是可变形的卷积，给每个采样点加一个offset（这个offset通过额外的卷积层学习得到），排列变得不规则。（c）和（d）是可变形卷积的两种特例。对于（c）加上offset，达到尺度变换的效果；对于（d）加上offset，达到旋转变换的效果。

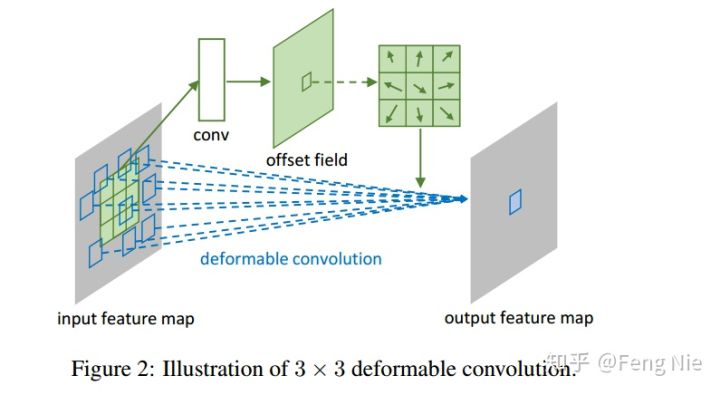

如上图所示，有一个额外的conv层来学习offset，共享input feature maps。然后input feature maps和offset共同作为deformable conv层的输入，deformable conv层操作采样点发生偏移，再进行卷积。

下面是 MXNet 中关于 deformable conv 定义的代码，可以看到，首先有一个额外的channel为72(对应着3X3的kernel size ，每个点会有 X 方向和 Y 方向的偏移，（x,y）组合起来就对应着一个方向向量，3*3 =9 个像素点则需要 18 个output channel, 这样的 offset 需要预测4个group,因此最后的输出channel 是72) 的传统卷积学习offset（偏移量），然后前面的input feature maps和offset共同作为deformable conv层的输入，deformable conv层操作采样点发生偏移，再进行卷积。

res5a_branch2a_relu = mx.symbol.Activation(name='res5a_branch2a_relu', data=scale5a_branch2a, act_type='relu') res5a_branch2b_offset = mx.symbol.Convolution(name='res5a_branch2b_offset', data = res5a_branch2a_relu, num_filter=72, pad=(2, 2), kernel=(3, 3), stride=(1, 1), dilate=(2, 2), cudnn_off=True) res5a_branch2b = mx.contrib.symbol.DeformableConvolution(name='res5a_branch2b', data=res5a_branch2a_relu, offset=res5a_branch2b_offset, num_filter=512, pad=(2, 2), kernel=(3, 3), num_deformable_group=4, stride=(1, 1), dilate=(2, 2), no_bias=True)

<1> 先用一个（2*3*3 = 18）的传统卷积预测每个点的offset，这里18是因为每个点的offset是一个二维向量（确定方向），一共有3*3=9个点，故channel为18；

<2> 根据算出来的offset，计算新的9个点在特征图的上的值，由于可能算出来的offset为(0.3, 0.5)这种小数，也就是可能会需要知道特征图上(3.3,4.5)位置的值，所以作者用双线性差值计算这些经过offset修正的位置的响应；

<3> 最后就是与卷积核卷积得到最终的值。

3 Deformable RoI pooling

RoI pooling是把不同大小的RoI(w*h)对应的feature map 统一到固定的大小(k x k);可形变RoI pooling则是先对RoI对应的每个bin按照RoI的长宽比例的倍数进行整体偏移(同样偏移后的位置是小数，使用双线性差值来求)，然后再pooling。

由于按照RoI长宽比例进行水平和竖直方向偏移，因此每一个bin的偏移量只需要一个参数来表示，具体可以用全连接来实现。

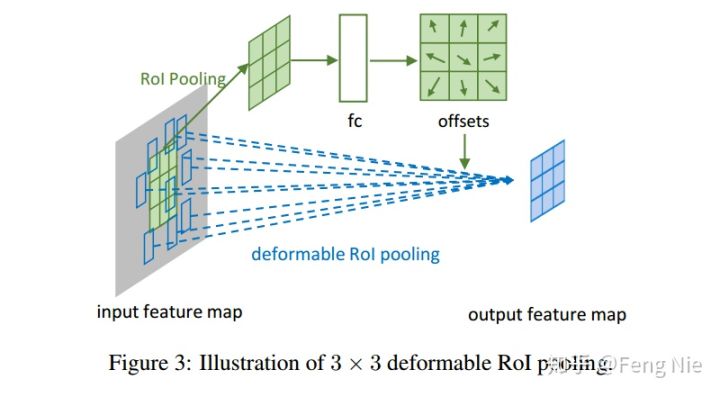

如上图所示，RoI被分为3*3个bin，被输入到一个额外的fc层来学习offset，然后通过一个deformable RoI pooling层来操作使每个bin发生偏移。

def get_deformable_roipooling(self, name, data, rois, output_dim, spatial_scale, param_name, group_size=1, pooled_size=7, sample_per_part=4, part_size=7): offset = mx.contrib.sym.DeformablePSROIPooling(name='offset_' + name + '_t', data=data, rois=rois, group_size=group_size, pooled_size=pooled_size, sample_per_part=sample_per_part, no_trans=True, part_size=part_size, output_dim=output_dim, spatial_scale=spatial_scale) offset = mx.sym.FullyConnected(name='offset_' + name, data=offset, num_hidden=part_size * part_size * 2, lr_mult=0.01, weight=self.shared_param_dict['offset_' + param_name + '_weight'], bias=self.shared_param_dict['offset_' + param_name + '_bias']) offset_reshape = mx.sym.Reshape(data=offset, shape=(-1, 2, part_size, part_size), name='offset_reshape_' + name) output = mx.contrib.sym.DeformablePSROIPooling(name='deformable_roi_pool_' + name, data=data, rois=rois, trans=offset_reshape, group_size=group_size, pooled_size=pooled_size, sample_per_part=sample_per_part, no_trans=False, part_size=part_size, output_dim=output_dim, spatial_scale=spatial_scale, trans_std=0.1) return output

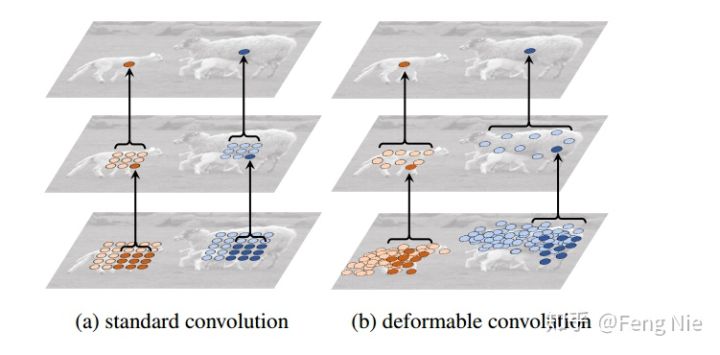

事实上，可变形卷积单元中增加的偏移量是网络结构的一部分，通过另外一个平行的标准卷积单元计算得到，进而也可以通过梯度反向传播进行端到端的学习。加上该偏移量的学习之后，可变形卷积核的大小和位置可以根据当前需要识别的图像内容进行动态调整，其直观效果就是不同位置的卷积核采样点位置会根据图像内容发生自适应的变化，从而适应不同物体的形状、大小等几何形变，
