说明:
争取做更多的实战性应用,分享更多的嵌入式技术,希望能在实际项目中帮到大家。
(1)V7将大力加强对初学者的支持力度,已经更新至75章下载链接,后边章节和一批视频教程将加紧制作。
(2)事隔五年之后,开启第2版DSP数字信号处理和CMSIS-NN神经网络教程,同步开启三代示波器,已经发布前23章链接
(3)新版RL-TCPnet V7.X网协议栈和物联网教程开始更新,配RTX5和FreeRTOS两版本,更新至第10章,下载链接
(4)LwIP网络教程开始更新,使用MDK的RTE环境开发,配套RTX5和FreeRTOS两个版本,更新至第7章,下载链接


软件:
1、开发板预装出厂程序,各种外设驱动包全做好了,可以检测全部硬件功能。
2、例子保持MDK5和IAR8两个版本,选做Embedded Studio的GCC版。
3、开发板的大部分API和驱动包延续V4,V5和V6开发板命名和实现方法,老客户基本可以无痛学习。
硬件:
1、核心板是6层,底板是4层。
2、核心板大小34.5mm * 34.5mm,跟F429BIT6大小差不多。
3、核心板引出172个GPIO,底板引出上百个GPIO排针,含多路FMC高速扩展IO排针。
4、核心板板载32MB的32位带宽SDRAM和32MB的QSPI,显示屏采用24bit的RGB888硬件接口。
5、V7开发板含核心板,配套的液晶屏和STM32-V6开发板的相同,有屏的客户可以不必再买屏,之前购买的外扩模块均可以使用。
     带屏购买会装配上下两张亚克力板,单独买主板不配亚克力和相关铜柱。

总之,V7将加强对初学者的支持力度,推出100章用户手册和一批视频教程,且保证质量。



开发板特点(硬件部分):
1、H7核心板采用32bit数据总线外挂SDRAM,性能强劲,写速度376MB/S,读速度189MB/S
2、测评STM32H7+32位SDRAM的LTDC+DMA2D性能,100Hz以上无压力,刷800*480图片和色块仅需2.6ms一张
3、测评STM32H7驱动QSPI Flash的4线DMA模式,读速度48MB/S左右,即使带上FatFS文件系统,也可以达到24.6MB/S的读速度
4、所有GPIO接口均有排针或排母引出。
5、主板尺寸、接口和STM32-V5、V6开发板完全兼容,之前购买的外扩模块均可以使用。
6、显示屏接口与V6开发板一致,可以直接用V6配套的显示屏。

主板硬件配置:
1、CPU型号 STM32H743XIH6/TFBGA240, Flash 2MB,RAM 1MB,主频400MHz
2、SDRAM:32位总线宽度,容量32MB
3、QSPI Flash : 4线总线宽度,容量32MB,支持XIP,即可运行程序
4、NAND Flash : 8位总线宽度,容量128MB
5、串行EEPROM:容量16KB
6、SPI串行FLASH: 容量8MB
7、显示器接口:RGB 24bit、I2C触摸、背光可调
8、双网口:1个DM9162 PHY芯片(CPU内置MAC),一个DM9000AEP,挂在FMC总线16bit
9、USB口:1个USB HOST 全速,1个USB Device 全速
10、RS485接口1个
11、RS232接口1个(DB9和TTL UART排针引出)
12、CAN接口2个,跳线可配置
13、SD卡插座1个,SDIO排母插座一个(2个TTL串口)
14、音频部分:WM8978高保真I2S全双工CODEC,板载高音质音腔扬声器,咪头一个可录音,FM收音机SI4704一个
15、PS2键盘/鼠标接口1个
16、红外接收器一个,红外发射器一个
17、蜂鸣器一个(和红外发射器二选一)
18、MPU6050加速度计、陀螺仪一个
19、光照度芯片BH1750一个
20、BMP180气压传感器一个
21、3个独立按键、一个5向摇杆
22、摄像头接口一个
23、ADC、DAC接口(可外接示波器模块)
23、扩展排母接口:SPI、TTL串口、I2C,可外接  (和V5、V6开发外扩模块完全兼容)
    - AD7705(TM7705)双路16位ADC采集
    - VS1053B MP3模块
    - GPS模块 (TTL串口)
    - GPRS模块(TTL串口)
    - 串口WiFi模块(ESP8266)
    - OLED模块(8bit并行总线)
    - AD7606 模块 16位ADC 8路同步
    - ADS1256 8路24位ADC数据采集模块
    - DAC8501双路DAC模块(0-5V)
    - DAC8563双路DAC模块( -10V -> +10V)
    - AD9833模块 DDS波形发生器 三角波 正弦波 方波
24、预留有若干5V和3.3V扩展输出IO (挂在32位总线,速度快,占用GPIO资源少)


当前完成的底层驱动包和对应的驱动包应用:


1、基于V7开发板的uCOS-III,uCOS-II,RTX4,RTX5,FreeRTOS原版和带CMSIS-RTOS V2封装层版程序模板全部集齐
https://www.cnblogs.com/armfly/p/11256414.html

2、基于V7开发板的裸机和各种RTOS版本的emWin程序模板,支持硬件JPEG,已发布
https://www.cnblogs.com/armfly/p/11256617.html

3、基于V7的新版RL-USB V6.X + RL-FlashFS V6.X模板,操作CLASS10的SD卡速度12-15MB/S,含RTX5和FreeRTOS两版
https://www.cnblogs.com/armfly/p/11256683.html

4、基于V7的新版RL-USB和RL-FlashFS的NAND完整解决方案,实现更简单,用户仅需初始化FMC
https://www.cnblogs.com/armfly/p/11256722.html

5、基于V7的emWin多屏显示方案模板,同时驱动LCD和OLED例程
https://www.cnblogs.com/armfly/p/11256739.html

6、第2版DSP数字信号处理和CMSIS-NN神经网络教程,更新至第23章
https://www.cnblogs.com/armfly/p/11286169.html

7、新版RL-TCPnet V7.X网协议栈和物联网教程开始更新,配RTX5和FreeRTOS两版本,更新至第14章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95243

8、LwIP网络教程开始更新,使用MDK的RTE环境开发,配套RTX5和FreeRTOS两个版本,更新至第7章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95874

9、用户手册(BSP驱动包手册)前75章教程已经发布:
https://www.cnblogs.com/armfly/p/11255485.html

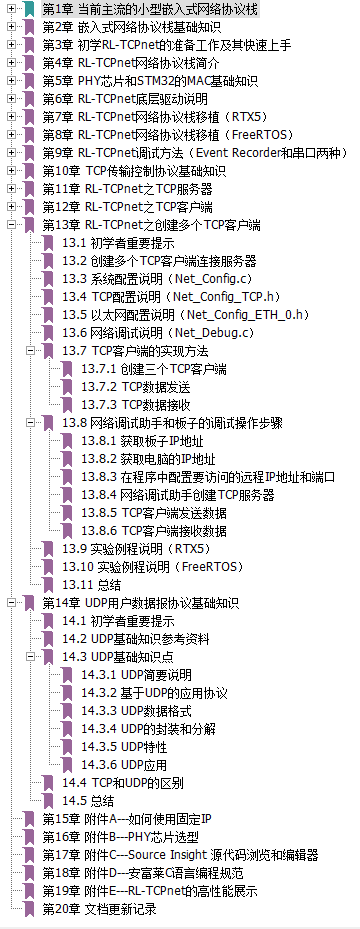

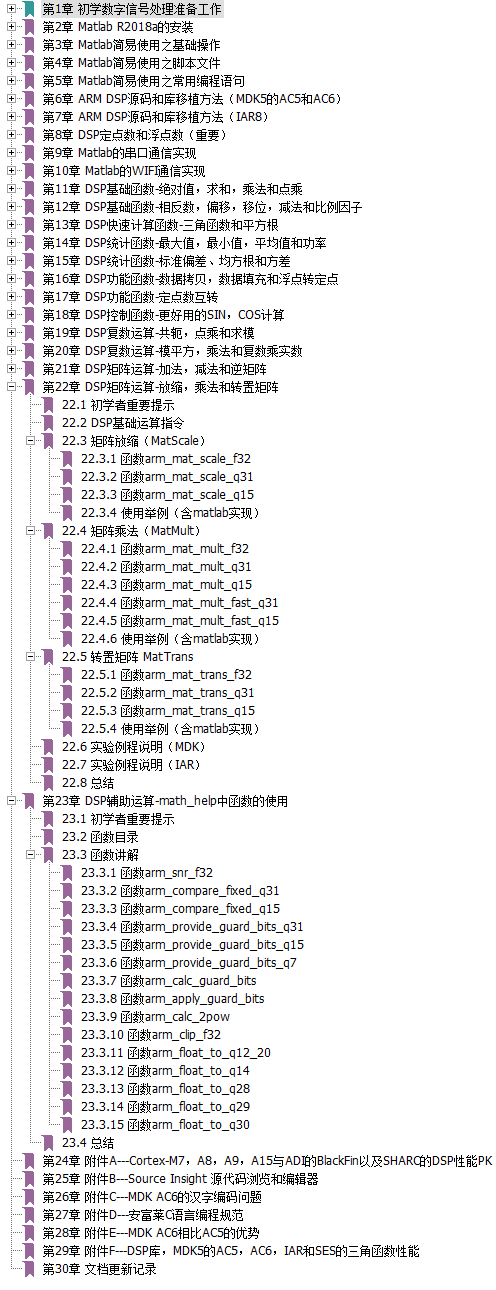

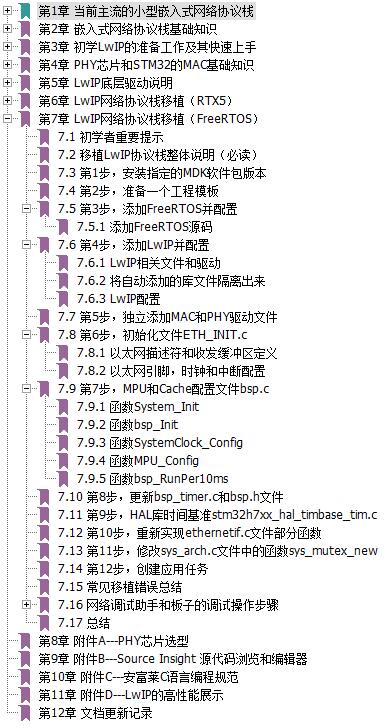

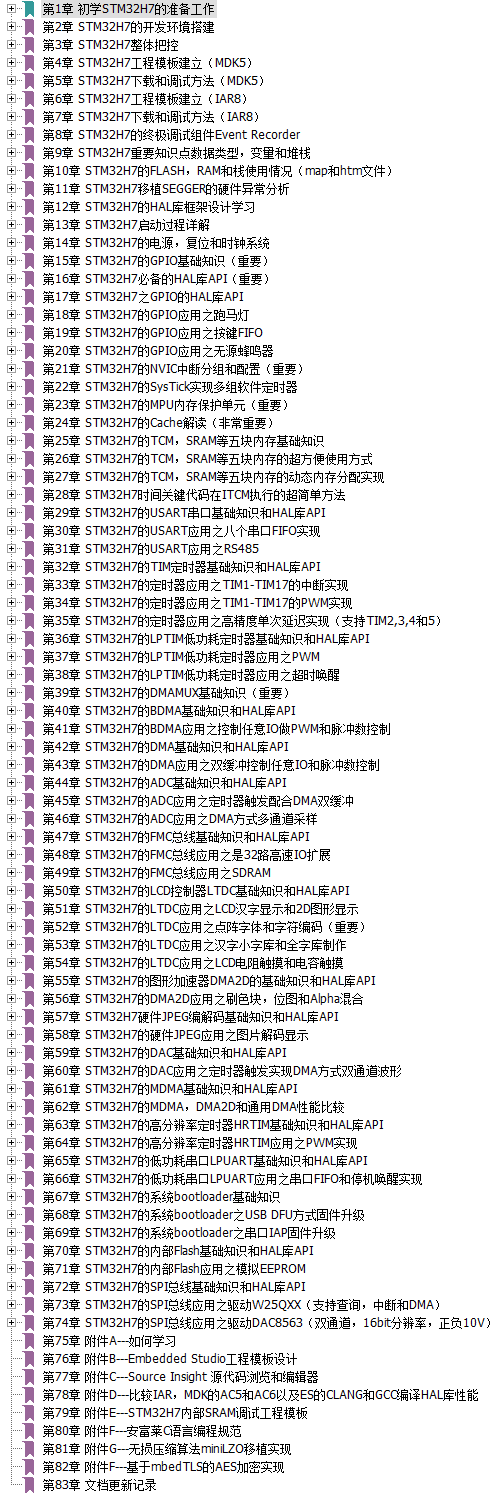

目录:

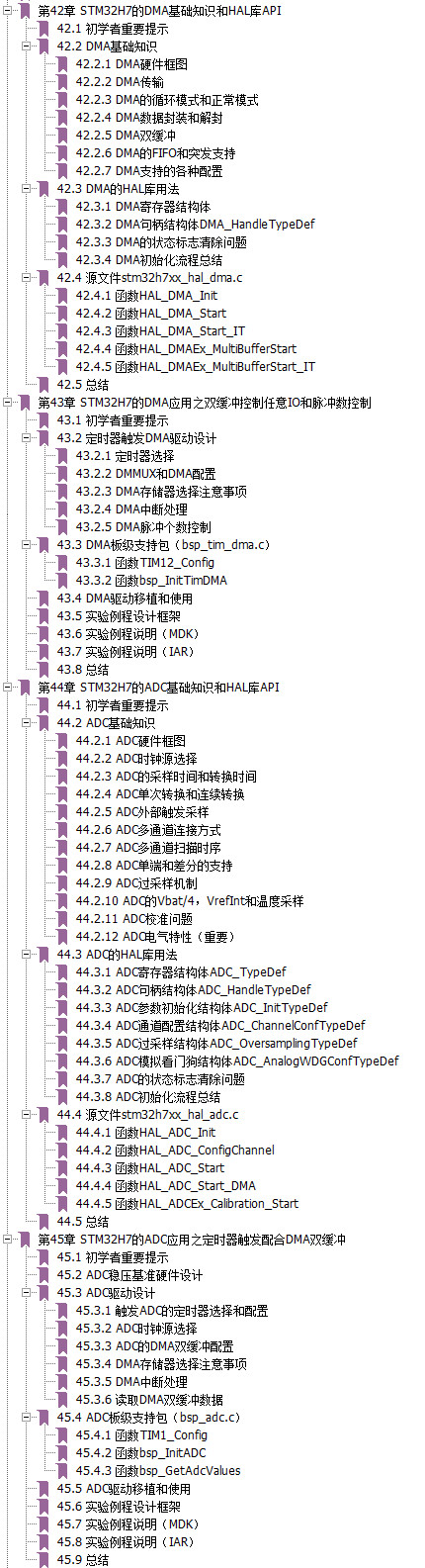

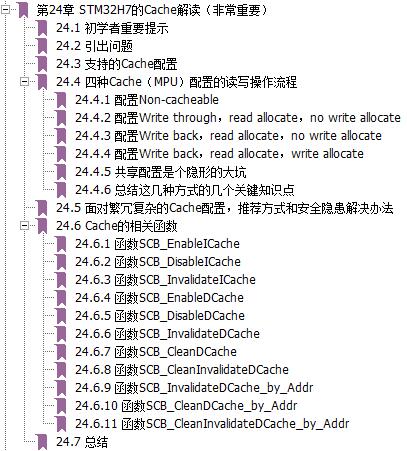

部分章节展开:

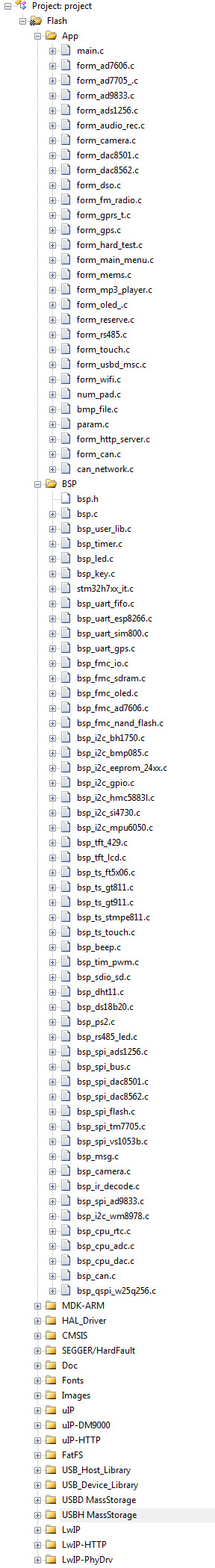

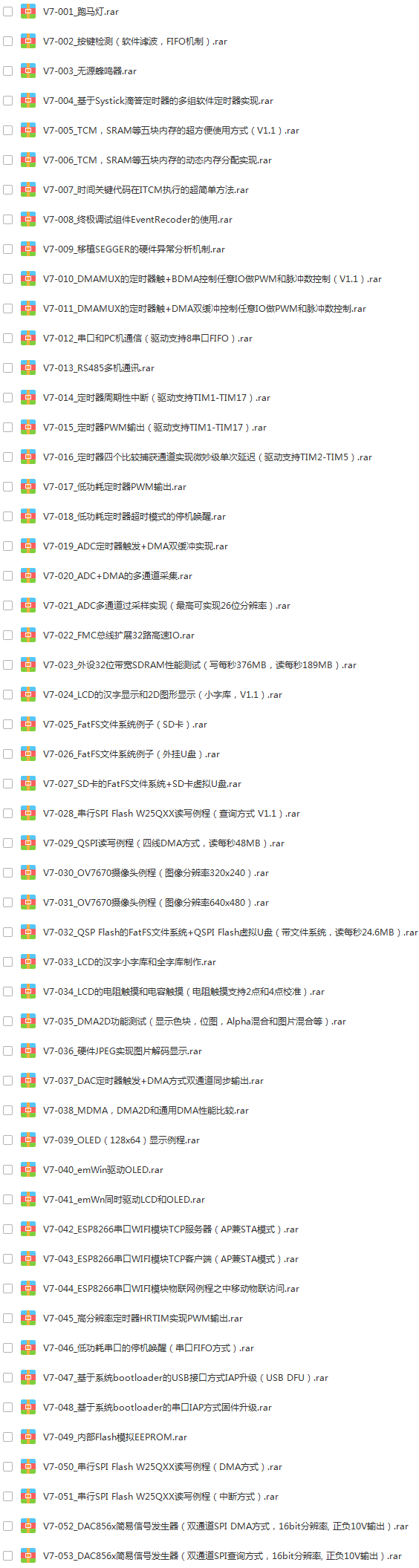

配套例程下载:
链接:https://pan.baidu.com/s/1HBnohvi4fi8e9_a5N5xO1Q  提取码:xkl9

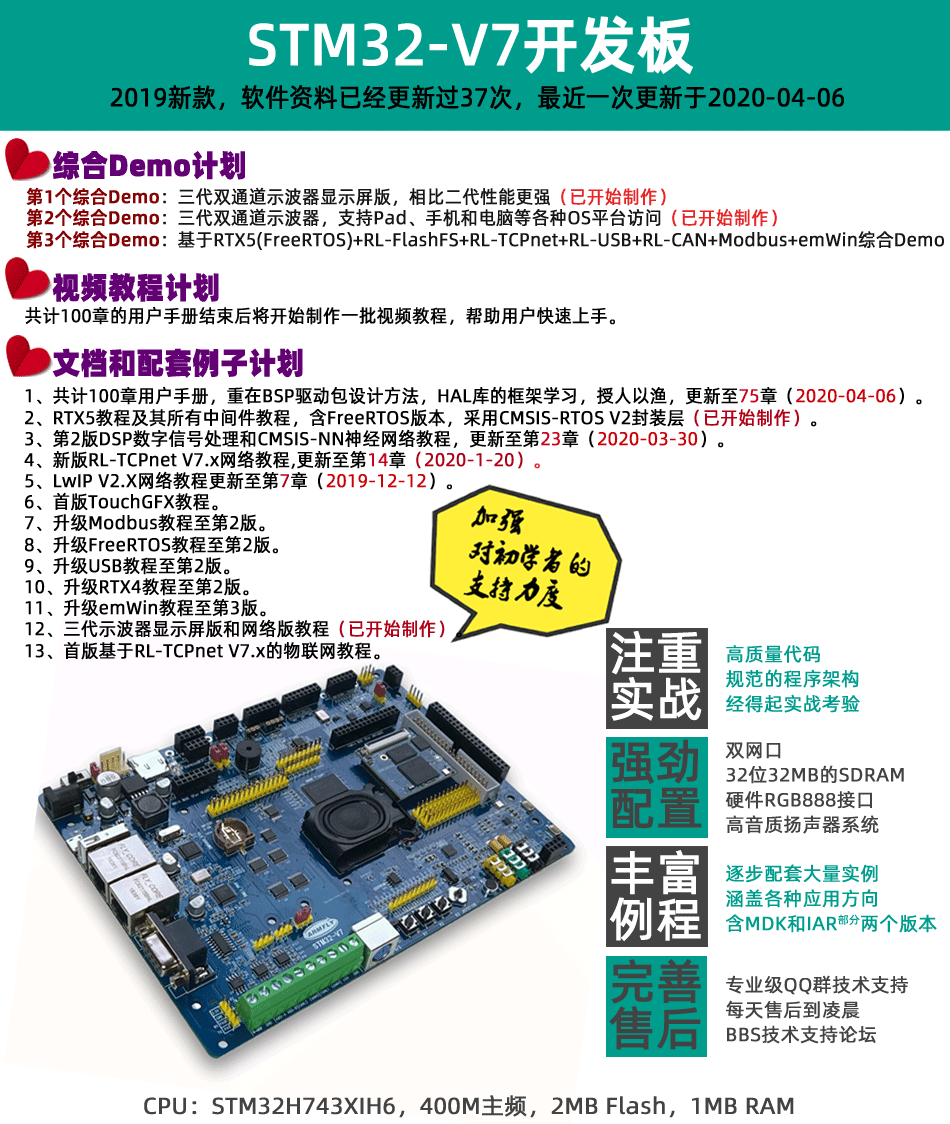

板子效果:
