Activiti学习之多实例实现会签功能

2014年11月26日 11:27:11 程诺阅读数：26185

一个任务需要多个角色进行审批或者表决，根据这些审批结果来决定流程的走向。实现以上任务，activiti已经提供了支持，可以使用BPMN规范的多实例活动来实现。

1.Activiti多实例:

多实例节点是在业务流程中定义重复环节的一个方法。从开发角度讲，多实例和循环是一样的：它可以根据给定的集合，为每个元素执行一个环节甚至一个完整的子流程， 既可以顺序依次执行也可以并发同步执行。

多实例是在一个普通的节点上添加了额外的属性定义（所以叫做'多实例特性'），这样运行时节点就会执行多次。下面的节点都可以成为一个多实例节点：

根据规范的要求，每个上级流程为每个实例创建分支时都要提供如下变量：

nrOfInstances：实例总数
nrOfActiveInstances：当前活动的，比如，还没完成的，实例数量。对于顺序执行的多实例，值一直为1。
nrOfCompletedInstances：已经完成实例的数目。

可以通过execution.getVariable(x)方法获得这些变量。

另外，每个创建的分支都会有分支级别的本地变量（比如，其他实例不可见，不会保存到流程实例级别）：

loopCounter：表示特定实例的在循环的索引值。可以使用activiti的elementIndexVariable属性修改loopCounter的变量名。

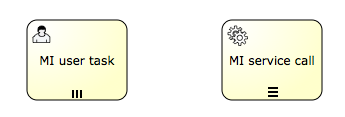

图形标记

如果节点是多实例的，会在节点底部显示三条短线。三条竖线表示实例会并行执行。三条横线表示顺序执行。

Xml内容

要把一个节点设置为多实例，节点xml元素必须设置一个multiInstanceLoopCharacteristics子元素。

<multiInstanceLoopCharacteristics isSequential="false|true">  ... </multiInstanceLoopCharacteristics>

isSequential属性表示节点是进行顺序执行还是并行执行。

实例的数量会在进入节点时计算一次。有一些方法配置它。一种方法是使用loopCardinality子元素直接指定一个数字。

<multiInstanceLoopCharacteristics isSequential="false|true">   <loopCardinality>5</loopCardinality> </multiInstanceLoopCharacteristics>

也可以使用结果为整数的表达式：

<multiInstanceLoopCharacteristics isSequential="false|true">   <loopCardinality>${nrOfOrders-nrOfCancellations}</loopCardinality> </multiInstanceLoopCharacteristics>

另一个定义实例数目的方法是，通过loopDataInputRef子元素，设置一个类型为集合的流程变量名。对于集合中的每个元素，都会创建一个实例。也可以通过inputDataItem子元素指定集合。下面的代码演示了这些配置：

<userTask id="miTasks" name="My Task ${loopCounter}" activiti:assignee="${assignee}">   <multiInstanceLoopCharacteristics isSequential="false">     <loopDataInputRef>assigneeList</loopDataInputRef>     <inputDataItem name="assignee" />   </multiInstanceLoopCharacteristics> </userTask>

假设assigneeList变量包含这些值[kermit, gonzo, foziee]。在上面代码中，三个用户任务会同时创建。每个分支都会拥有一个用名为assignee的流程变量，这个变量会包含集合中的对应元素，在例子中会用来设置用户任务的分配者。

loopDataInputRef和inputDataItem的缺点是1）名字不好记， 2）根据BPMN 2.0格式定义，它们不能包含表达式。activiti通过在 multiInstanceCharacteristics中设置 collection和 elementVariable属性解决了这个问题：

<userTask id="miTasks" name="My Task" activiti:assignee="${assignee}">   <multiInstanceLoopCharacteristics isSequential="true"      activiti:collection="${myService.resolveUsersForTask()}" activiti:elementVariable="assignee">   </multiInstanceLoopCharacteristics> </userTask>

多实例节点在所有实例都完成时才会结束。也可以指定一个表达式在每个实例结束时执行。如果表达式返回true，所有其他的实例都会销毁，多实例节点也会结束，流程会继续执行。这个表达式必须定义在completionCondition子元素中。

<userTask id="miTasks" name="My Task" activiti:assignee="${assignee}">   <multiInstanceLoopCharacteristics isSequential="false"      activiti:collection="assigneeList" activiti:elementVariable="assignee" >     <completionCondition>${nrOfCompletedInstances/nrOfInstances >= 0.6 }</completionCondition>   </multiInstanceLoopCharacteristics> </userTask>

在这里例子中，会为assigneeList集合的每个元素创建一个并行的实例。当60%的任务完成时，其他任务就会删除，流程继续执行。

以上内容为Activiti用户手册的内容，下面实现一个简单地流程

2.流程实现

流程图为：

properties:

XML：

<userTask id="usertask1" name="会签" activiti:assignee="${assignee}">
<multiInstanceLoopCharacteristics isSequential="false" activiti:collection="${assigneeList}" activiti:elementVariable="assignee">
<completionCondition>${nrOfCompletedInstances/nrOfInstances >= 0.6 }</completionCondition>
</multiInstanceLoopCharacteristics>
</userTask>

发布流程：

Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("com/chq/ssh/test/activiti/deploy/huiqian.bpmn20.xml")
.deploy();

启动流程：

List<String> assigneeList=new ArrayList<String>(); //分配任务的人员
assigneeList.add("tom");
assigneeList.add("jeck");
assigneeList.add("mary");
Map<String, Object> vars = new HashMap<String, Object>(); //参数
vars.put("assigneeList", assigneeList);

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("huiqian",vars);

查询任务：

这时查询以上三个人的任务，都会显示有“会签”这个任务

List<Task> tasks = taskService.createTaskQuery().taskAssignee("mary").list();

完成任务：

会签节点设置的： ${nrOfCompletedInstances/nrOfInstances >= 0.6 } 所有任务完成超过60%，剩余的任务就会删除，表示会签通过。

上面一共设置了三个任务，当两个完成时，超过60%。流程结束
