两者最大的区别就是
RFX2401C的增益为12dbm
AT2401C的增益为14dbm
这就会导致AT2401C的功耗会比RFX2401C大一点点，但距离也会相对更远，并且增加了EDS防静电等级，多出2个dbm的优势就在这里。（之前很多人联系我说PA不工作，小编一检查，大部分是RFX2401C静电打死）。目前应用的领域主要是智能家居，方案是CC2530，AT2401C，能节省更多的成本
今天着重给大家推荐这颗AT2401C
AT2401C 是一款面向Zigbee，无线传感网络以及其他2.4GHz 频段无线系统的全集成射频功能的射频前端单芯片。AT2401C 是采用CMOS 工艺实现的单芯片器件，其内部集成了功率放大器(PA)，低噪声放大器(LNA)，芯片收发开关控制电路，输入输出匹配电路以及谐波滤波电路。
AT2401C 是一款面向Zigbee，无线传感网络以及其他2.4GHz 频段无线系统的全集成射频功能的射频前端单芯片。AT2401C 是采用CMOS 工艺实现的单芯片器件，其内部集成了功率放大器(PA)，低噪声放大器(LNA)，芯片收发开关控制电路，输入输出匹配电路以及谐波滤波电路。
该芯片的常规应用主要包括工业控制自动化，智能家居和符合RF4CE 协议的射频系统中。
由于该芯片有非常优越的性能，高灵敏度和效率，低噪声，产品尺寸小
以及低成本，使得AT2401C 对于频率带宽内的应用而言成为完美的解决方案。

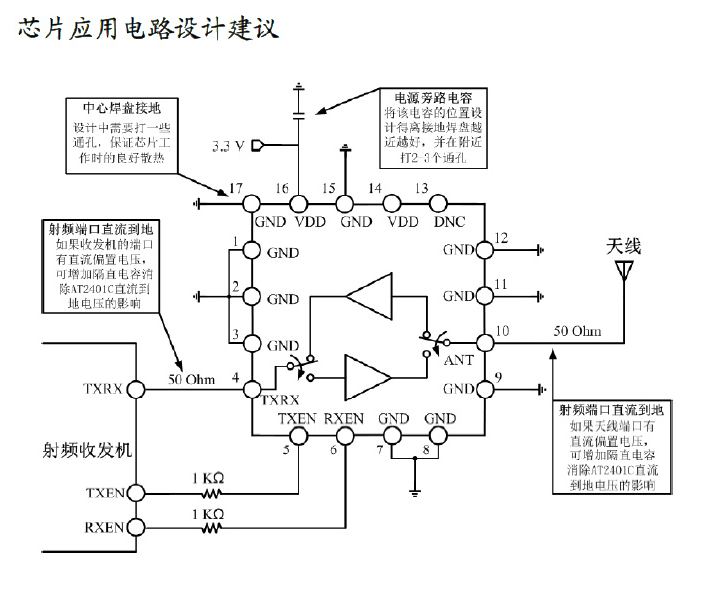

AT2401C 的功能控制逻辑电路非常简单，而且使用了少量的外围器件，可以非常方便系统的整体集成设计。
产品特点
2.4 GHz ZigBee 高效单芯片射频前端集成芯片
全CMOS 工艺
集成 TX/RX 收发器端口和天线端口
集成带谐波抑制的2.4GHz 功率放大器
集成低噪声放大器
集成发射/接收开关切换电路
满足发射符合OQPSK 调制标准的高线性信号的应用要求
低电压CMOS 逻辑控制
所有端口的ESD 保护电路
RF 端口均有DC 隔直电路
电源信号VDD 与射频信号有良好地内部隔离电路
接收通道有低的噪声系数
非常低的直流功耗
集成全部的匹配以及隔离电路
仅需少量的外部器件
输入输出匹配到50-Ohm

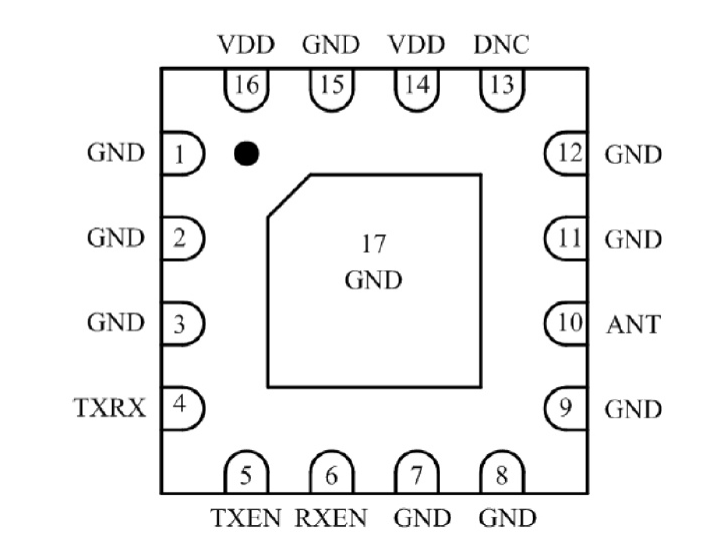

封装形式采用 QFN 3╳3╳0.55 mm 的下极板接地的小封装
应用领域
ZigBee 及其相关应用
ZigBee 智能电源方案
无线音频系统
智能家居和工业自动化
无线传感网络
2.4 GHz 射频系统
