从微信小程序开发者工具源码看实现原理（四）-

从前面从微信小程序开发者工具源码看实现原理（一）- - 小程序架构设计可以知道，小程序大部分是通过web技术进行渲染的，也就是最终通过浏览器的dom tree + cssom来生成渲染树；既然最终是通过css来绘制ui布局，我们知道小程序提供的自适应css单位rpx在浏览器环境根本不被识别，所以小程序最终还是将rpx单位转化为浏览器识别的css长度单位，到底是怎么转化的呢，本节就来探讨一下转化机制。

小程序样式转换

在从微信小程序开发者工具源码看实现原理（二）- - 小程序技术实现中可以知道，小程序中的wxss样式文件进行的主要转换转换rpx单位，视图层模板注入转换后的wxss代码如下图：

上面的内容就是注入到视图层pageframe模板中的css代码，其内容包括：

提供rpx单位到px单位的转换
提供动态插入转换后样式内容到dom中的js方法
每个页面引入公共样式，即app.wxss转换后的css内容

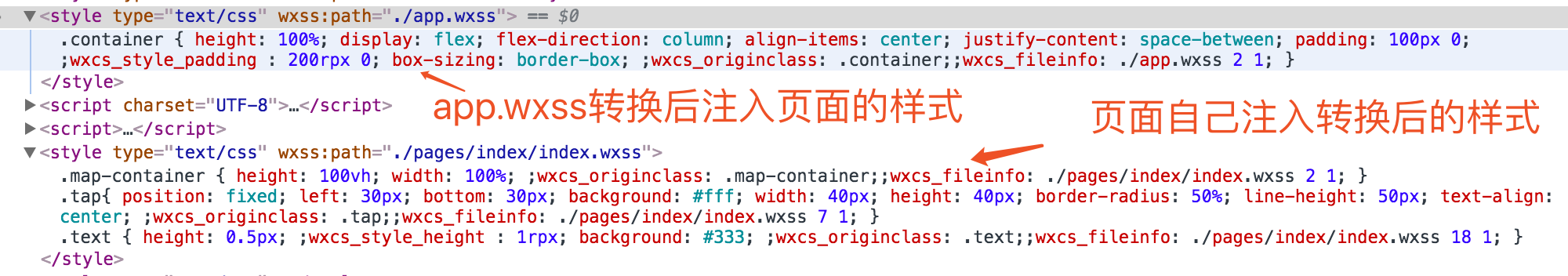

上面提到的这些转换操作都是内置到小程序的wcsc可执行程序中，通过调用可执行程序来完成具体转换工作。最终注入到页面中的css内容如下图所示：

小程序自适应单位rpx转换

小程序的自适应布局采用的内部实现的rpx来完成，但是其不被web识别，所以rpx单位转换是指：

是将小程序的css单位rpx转换为web识别的css单位px

那么小程序怎么来进行rpx与px之间的转换呢？先来看一下官网有关rpx的描述：

rpx（responsive pixel）: 可以根据屏幕宽度进行自适应。规定屏幕宽为750rpx。如在 iPhone6 上，屏幕宽度为375px，共有750个物理像素，则750rpx = 375px = 750物理像素，1rpx = 0.5px = 1物理像素。

由此可以看出，小程序在实现rpx转换时，不论是什么屏幕的手机，都是将屏幕宽度固定设为750rpx，然后根据实际屏幕的设备像素比dpr(dpr = 设备像素 / css像素)来进行转换的。具体对应关系如下：

1rpx = (number/ 750) * 设备宽度 px

下面通过小程序开发者工具简单分析小程序wcsc可执行命令程序生成的有关rpx转换的js代码

首先获取小程序的设备宽度

小程序开发者工具在初始渲染一个页面时会首先获取设备宽度deviceWidth和dpr，然后会通过checkDeviceWidth方法（wcsc可执行命令注入的代码）检查修正二者的值，因为屏幕orientation方向可能变化，在上面代码有这么一段：

if (window.screen.orientation && /^landscape/.test(window.screen.orientation.type || "")) {
   newDeviceWidth = newDeviceHeight;
}

该代码利用window.screen.orientation来判断手机的横竖方向，若处于横屏的时候，webview的宽度与高度值会互换，即高度值就是屏幕的真实宽度；需要注意的是小程序开发者工具的webview这一点与移动端手机表现不太一致。

另外，需要补充两点：

利用window.screen.orientation这个判断手机方向的特性大部分浏览器支持情况比较差，具体可以看这里。但是小程序开发者工具使用基于chrome的webview，这个是支持的。
代码的window.__checkDeviceWidth__在小程序的一些基础库(如2.3.2)中是没有定义的；但是新的版本(2.7.7)是有该方法定义的，但是从什么版本开始支持的不得而知。

rpx单位转换

正如官网所描述的，小程序将屏幕固定750rpx，然后根据当前屏幕宽度以及设置的rpx值，最终推算出rpx对应的px值。补充一点，在设置的rpx值转换为px值大于0小于1时，不论设置的rpx值是多少，最终在dpr不是1的ios情况下会始终返回0.5px，其他情况始终返回1px；例如下面代码：

.text {
  height: 1rpx;
  background: #333;
}

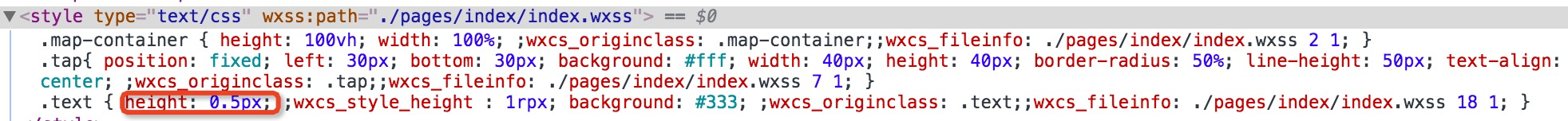

最终在开发者工具中转换的px值为0.5，如下图：

小程序屏幕旋转自适应转换过程

通过上面转换rpx值，一旦转换完成后转换值就固定了；但是对于支持屏幕旋转的情况，这显然不是我们希望的结果，期望根据屏幕旋转的方向来重新转换对应的rpx值。小程序从2.4.0基础版本开始通过配置"pageOrientation": "auto"开始支持屏幕旋转，这就需要知道屏幕发生变化的时机来做对应的处理。具体分两个方面转换：wxss样式文件转换和style内联样式转换。

wxss样式文件自适应转换

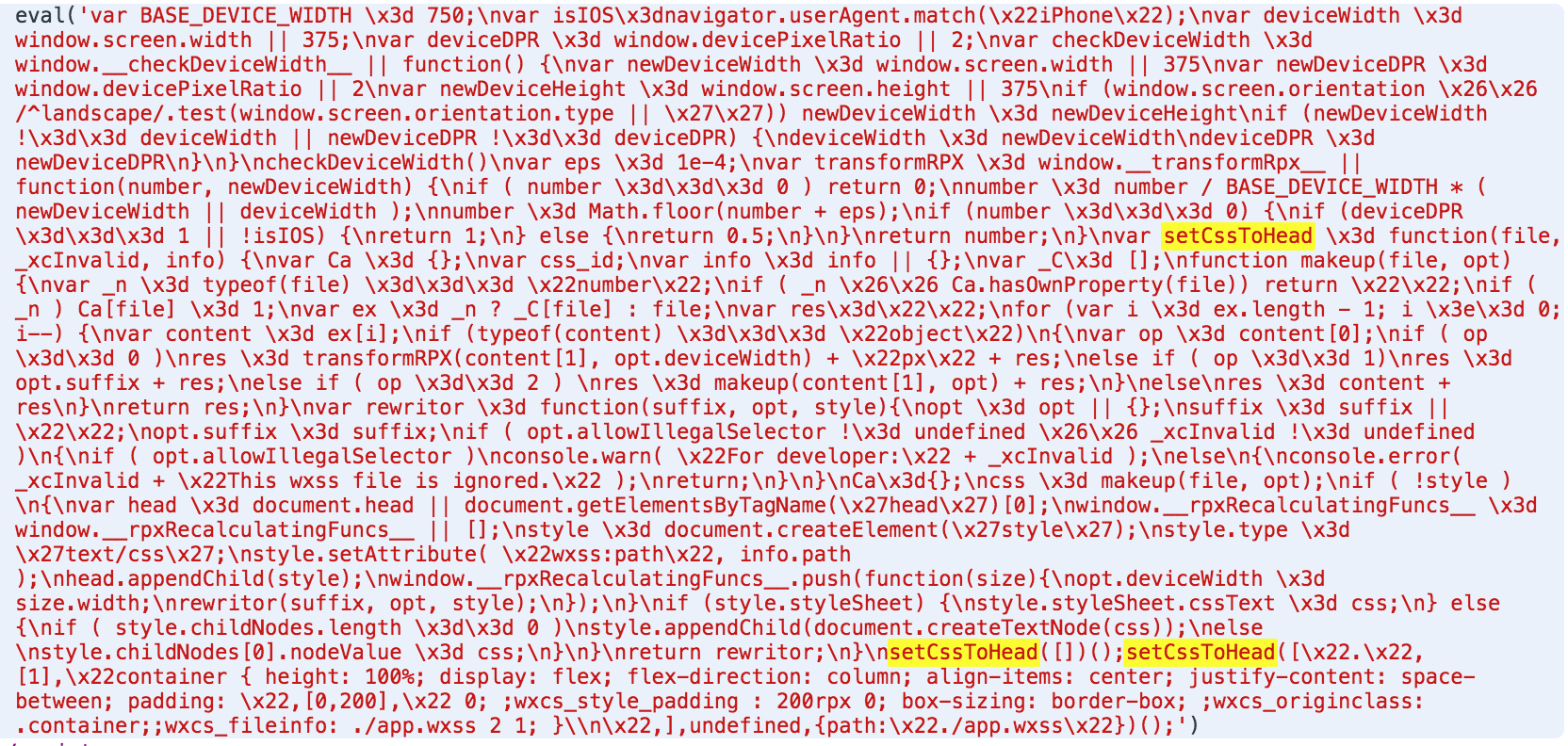

首先，在视图层，wxss样式文件经rpx初始转换后并将样式注入到页面过程中，会向window.__rpxRecalculatingFuncs__数组中收集窗口变化时的回调；先看wcsc可执行程序输出的处理rpx转换相关的setCssToHead函数实现，其最终返回rewritor函数，对应代码如下图：

可以看出在转换后的样式嵌入到document.head中后，依然保存有创建的style元素的句柄，在页面窗口变更时执行对应的回调来修正rpx转换后的px值。

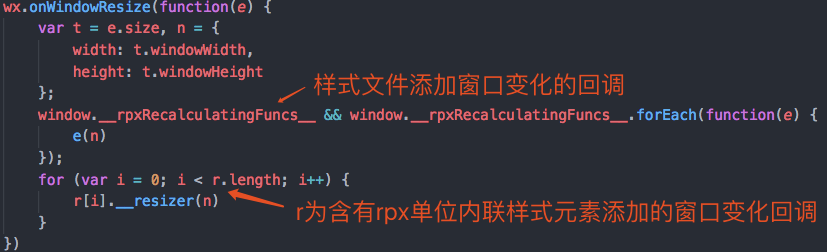

然后，在小程序基础库WAWebview内部初始时会使用wx.onWindowResize(fn)来注册窗口变更的事件回调，注册事件内部会执行window.__rpxRecalculatingFuncs__中的回调，具体代码如下图：

这样，视图窗口变更时就会通知样式文件进行重新rpx转换，最后将最新转换的样式内容更新到页面中。

那么，小程序如何把握屏幕切换的触发时机呢？

这个触发时机在微信环境是由native提供感知能力，开发环境则是小程序开发工具本身提供支持。拿开微信开发者工具来说明具体的整个过程：

视图层与业务逻辑层分别注册onViewDidResize事件回调
开发者工具感知到窗口变化会通过websocket方式向视图层和业务逻辑层同时发送执行onViewDidResize回调的消息
onViewDidResize会分别执行通过wx.onWindowResize(fn)注册的回调

内联样式自适应转换

内联样式转换在底层基础库是采用transformRpx方法来转换rpx值的，思路与上面介绍的一样，唯一不同点就是是否对0进行修正，具体代码如下：

var $ = function(e) { // e为要转换的rpx值，V为设备宽度
   return 0 === e && function(e) {
      var t = window.__wcc_version_info__;
      if (t) return t[e]；
    }("fixZeroRpx") ? 0 : (e = e / 750 * V, 0 === (e = Math.floor(e + 1e-4)) ? 1 !== dpr && isIPhone ? .5 : 1 : e)
 }

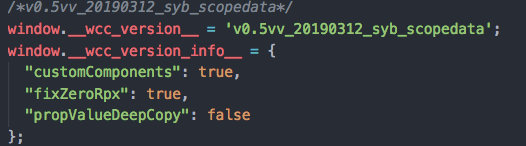

通过获取window.__wcc_version_info__.fixZeroRpx的值来判断rpx为0时如何转换；而window.__wcc_version_info__的定义赋值是在wcc可执行命令转换wxml文件生成的js脚本中完成的，下面是wcc生成有关赋值代码：
