Export Figures for LaTeX Writing

【今日推荐】：为什么一到面试就懵逼！>>>

Export a figure:

function createfigure(YMatrix1,YMatrix2,YMatrix3)
%CREATEFIGURE(YMATRIX1)
%  YMATRIX1\2\3:  y 数据的矩阵

% 创建 figure
figure1 = figure;

% 创建 axes
axes1 = axes('Parent',figure1);
box(axes1,'on');
grid(axes1,'on');
hold(axes1,'all');

% 使用 plot 的矩阵输入创建多行
plot(YMatrix1,'o-b','Parent',axes1);
plot(YMatrix2,'^-r','Parent',axes1);
plot(YMatrix3,'-sg','Parent',axes1);

% 创建 xlabel,ylabel
x=xlabel('$$n_0$$');
y=ylabel('$$P_c$$');

% 创建 legend
legend1 = legend('\it{Bit}','\it{Pixel}','\it{Permutation matrix}');

% 设置样式
set(gca,'fontsize',11);
set(gca,'Fontname','times new Roman');
set(legend1,'Location','SouthEast');
set(x,'Interpreter','LaTex');
set(y,'Interpreter','LaTex');
set(get(gca,'xlabel'),'FontSize',14);
set(get(gca,'ylabel'),'FontSize',14);

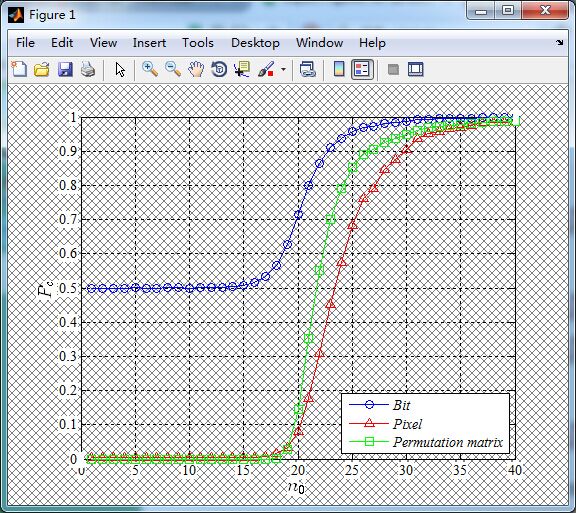

Remove backgrounds:

set(gcf,'color','none'); %图形背景设为无色
set(gca,'color','none'); %坐标轴背景设为无色，这条更重要，通常图形背景的白色实际为坐标轴背景色

---
