HDR Sensor 原理介绍
什么是sensor的动态范围（dynamic range）？
sensor的动态范围就是sensor在一幅图像里能够同时体现高光和阴影部分内容的能力。 用公式表达这种能力就是：
DR = 20log10（i_max / i_min);db
i_max 是sensor的最大不饱和电流—-也可以说是sensor刚刚饱和时候的电流 i_min是sensor的底电流（blacklevel） ；
为什么HDR在成像领域是个大问题？
在自然界的真实情况，有些场景的动态范围要大于100dB。
人眼的动态范围可以达到100dB。
Sensor 的动态范围： 高端的 >78 dB; 消费级的 60 dB 上下；
所以当sensor的动态范围小于图像场景动态范围的时候就会出现HDR问题—-不是暗处看不清，就是亮处看不清，有的甚至两头都看不清。
暗处看不清–前景处的广告牌和树影太暗看不清。
亮处看不清–远处背景的白云变成了一团白色，完全看不清细节。
解决HDR问题的数学分析
根据前边动态范围公式
DR = 20log10（i_max / i_min); //dB
从数学本质上说要提高DR，就是提高i_max，减小 i_min；
-
对于10bit输出的sensor, i_max =1023，i_min =1, 动态范围DR = 60；
-
对于12bit输出的sensor， DR = 72；
所以从数学上来看，提高sensor 输出的bit width就可以提高动态范围，从而解决HDR问题。可是现实上却没有这么简单。提高sensor的bit width导致不仅sensor的成本提高，整个图像处理器的带宽都得相应提高，消耗的内存也都相应提高，这样导致整个系统的成本会大幅提高。所以大家想出许多办法，既能解决HDR问题，又可以不增加太多成本。
解决HDR问题的5种方法
从sensor的角度完整的DR 公式：
- Qsat ：Well Capacity idc: 底电流，tint：曝光时间，σ:噪声。
方法1：提高Qsat –Well capacity 。

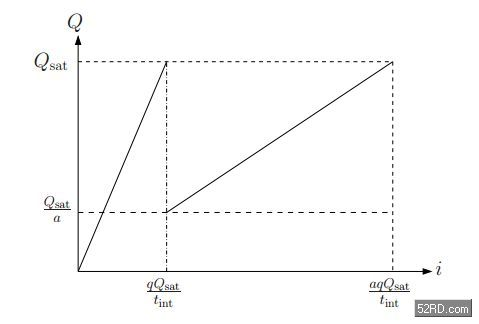

就是提高感光井的能力，这就涉及到sensor的构造，简单说，sensor的每个像素就像一口井，光子射到井里产生光电转换效应，井的容量如果比较大，容纳的电荷就比较多，这样i_max的值就更大。普通的sensor well只reset一次，但是为了提高动态范围，就产生了多次reset的方法。 通过多次reset，imax增加到i‘max，上图就是current to charge的转换曲线。 但这种方法的缺点是增加FPN，而且sensor的响应变成非线性，后边的处理会增加难度。
方法2：多曝光合成
本质上这种方法就是用短曝光获取高光处的图像，用长曝光获取阴暗处的图像。有的厂家用前后两帧长短曝光图像，或者前后三针长、中、短曝光图像进行融合
If (Intensity > a) intensity = short_exposure_frame;
If (Intensity < b) intensity = long_exposure_frame;
If (b<Intensity <a) intensity = long_exposure_frame x p + short_exposure_frame x q;当该像素值大于一个门限时，这个像素的数值就是来自于短曝光，小于一个数值，该像素值就来自于长曝光，在中间的话，就用长短曝光融合。这是个比较简化的方法，实际上还要考虑噪声等的影响。
Current to charge曲线显示：imax增加a倍。
这种多帧融合的方法需要非常快的readout time，而且即使readout时间再快，多帧图像也会有时间差，所以很难避免在图像融合时产生的鬼影问题。尤其在video HDR的时候，由于运算时间有限，无法进行复杂的去鬼影的运算，会有比较明显的问题。于是就出现了单帧的多曝光技术。
方法3：单帧空间域多曝光。
最开始的方法是在sensor的一些像素上加ND filter，让这些像素获得的光强度变弱，所以当其他正常像素饱和的时候，这些像素仍然没有饱和，不过这样做生产成本比较高，同时给后边的处理增加很多麻烦。所以下面的这种隔行多曝光方法更好些。

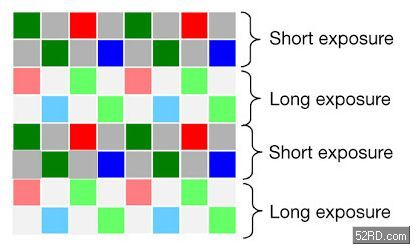

如上图所示,两行短曝光，再两行长曝光,然后做图像融合，这样可以较好的避免多帧融合的问题，从而有效的在video中实现HDR。同时由于video的分辨率比still要低很多，所以这个方法所产生的分辨率降低也不是问题。这个方法是现在video hdr sensor的主流技术。
方法4：logarithmic sensor
实际是一种数学方法，把图像从线性域压缩到log域，从而压缩了动态范围，在数字通信里也用类似的技术使用不同的函数进行压缩，在isp端用反函数再恢复到线性，再做信号处理。
缺点一方面是信号不是线性的，另一方面会增加FPN，同时由于压缩精度要求对硬件设计要求高。
方法5：局部适应 local adaption
这是种仿人眼的设计，人眼会针对局部的图像特点进行自适应，既能够增加局部的对比度，同时保留大动态范围。这种算法比较复杂，有很多论文单独讨论。目前在sensor 端还没有使用这种技术，在ISP和后处理这种方法已经得到了非常好的应用。
上图就是用方法2 + 方法5处理后的HDR图像。亮处与暗处的细节都得到了很好的展现。
