基于stm32的HC-SR04超声波测距模块使用

1 工作原理

使用超声波模块之前，先了解其IO口和工作原理：

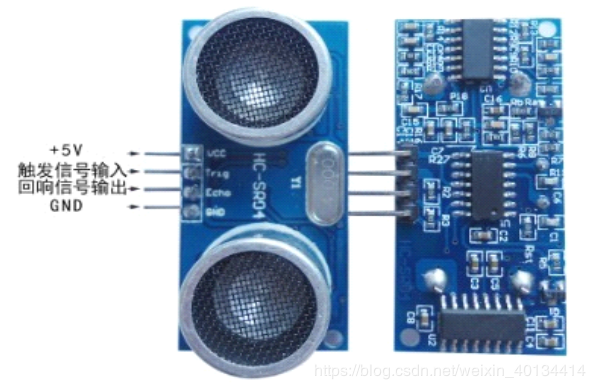

1.1 IO说明

VCC: 供5V电源
GND: 为地线
TRIG: 触发控制信号输入
ECHO: 回响信号输出

1.2 基本工作原理：

认真看好以下工作原理，后面的代码就是基于工作原理来实现的。
(1)采用IO口TRIG触发测距，给最少10us的高电平信号。
(2)模块自动发送8个40khz的方波，自动检测是否有信号返回；
(3)有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2

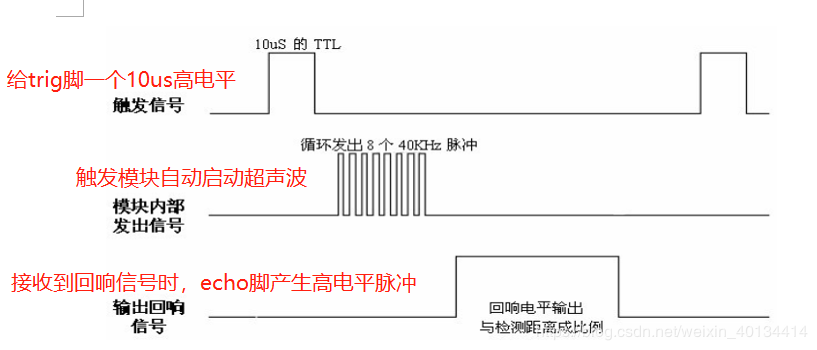

时序图:

2 程序编写

2.1 外设配置

根据两个信号引脚来配置两个单片机的IO口
trig: 需要产生一个10us高电平, 配置为推挽输出;
echo: 等待高电平脉冲并测量其脉冲宽度, 配置为下拉输入
测量echo的高电平持续的时间,需要用到定时器, 因此配置一个定时器，用来计时

void UltrasonicWave_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//开启GPIOB时钟
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); //开启TIM２时钟

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;    // 对应trig引脚
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_ResetBits(GPIOB,GPIO_Pin_1);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;    // 对应echo引脚
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //下拉输入
  GPIO_Init(GPIOB, &GPIO_InitStructure);

//定时器初始化,分频系数为71,则频率为1MHZ,每个计数为1us,(频率越高越精确)
//重装载值为65535,溢出时间为1us*65536=    65.536ms=0.065536s
//一个计数周期可以测距 0.065536s * 340m/s / 2 = 11.14112m
  TIM_TimeBaseStructure.TIM_Period = 65535;
  TIM_TimeBaseStructure.TIM_Prescaler = 71;
  TIM_TimeBaseStructure.TIM_ClockDivision = 0;
  TIM_TimeBaseStructure.TIM_CounterMode =
  TIM_CounterMode_Up;
  TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); //
}

2.2 测距函数

根据工作原理 :
(1)采用IO口TRIG触发测距，给最少10us的高电平信号。

/***** 启动超声波 *****/

void UltrasonicWave_StartMeasure(void)
{
  GPIO_SetBits(GPIOB, GPIO_Pin_1); //拉高PB1电平
  delay_us(20); 　　　　　　　　　　　//持续20us
  GPIO_ResetBits(GPIOB, GPIO_Pin_1); //拉低PB1电平
}

(2)有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2

/***** 测距 *****/
float UltrasonicWave_Measure(void) //
{
  while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10)==1);//echo为高电平时,则等待至低电平,才启动超声波
  UltrasonicWave_StartMeasure(); //启动超声波
  while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10) == 0);//等待 echo的高电平到来
  TIM_SetCounter(TIM2,0); //清零计数器
  TIM_Cmd(TIM2, ENABLE); //使能定时器2,开始计数
  while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10) == 1);//等待 echo的高电平结束
  TIM_Cmd(TIM2, DISABLE);    //失能定时器2,截止计数
  return (TIM_GetCounter(TIM2))/1000000*340/2 *100;    //此处单位转换为cm
}

2.3 测距

int main()
{
  float distance;
  UltrasonicWave_Init(void);//初始化
  delay_init();
  while(1)
  {
    distance = UltrasonicWave_Measure(void); //完成测距
    delay_ms(60);//建议测量周期为 60ms以上， 以防止发射信号对回响信号的影响。
    printf("distance:%5.2f ",distance);//打印到串口
  }
}

还可以使用中断方式进行测距, 大致框架如下, 有兴趣自行研究

//先开启对应引脚双边沿触发中断, 中断服务函数大致如下
float Distance;
void EXTI15_10_IRQHandler(void)
{
  if(//发生中断)
  {
    if(//上升沿)
    {
      TIM_SetCounter(TIM2,0); //清零计数器
      TIM_Cmd(TIM2, ENABLE); //使能定时器2,开始计数
    }
    if(//下降沿)
    {
      TIM_Cmd(TIM2, DISABLE);    //失能定时器2,截止计数
      Distance=(TIM_GetCounter(TIM2))/1000000*340/2 *100;//此处单位转换为cm
    }
  }
  EXTI_ClearITPendingBit(EXTI_Line10); //清除中断标志
}

//主函数
extern float Distance;
int main()
{
  UltrasonicWave_Init(void);//初始化
  while(1)
  {
    UltrasonicWave_StartMeasure();//启动超声波
    delay_ms(60);//建议测量周期为 60ms以上， 以防止发射信号对回响信号的影响。
  //Distance 在中断服务函数中被重新赋值
    printf("Distance:%5.2f ",Distance);//打印到串口
  }
}

以上超声波模块的使用一次记录，欢迎一起讨论
